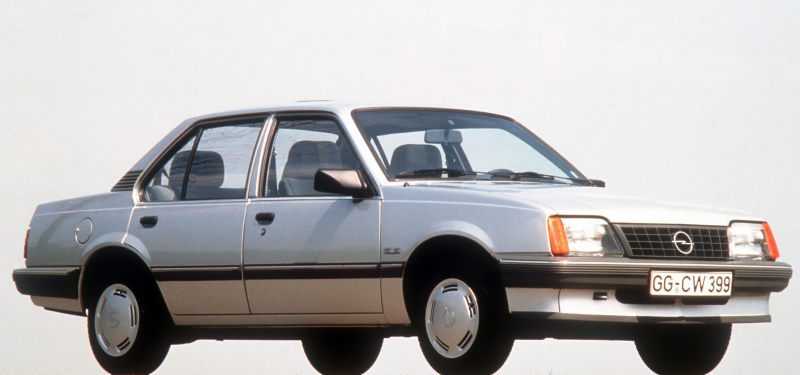

Opel Ascona C — популярный автомобиль среднего класса, производившийся концерном Opel с 1970 по 1988 год в трех сериях: A, B и C. В этой статье мы подробно разберем расположение и схему блока предохранителей и реле для модели Opel Ascona C, выпускавшейся в период с 1981 по 1988 год (1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988 годы). Особое внимание уделим предохранителю прикуривателя, а также общей схеме предохранителей Opel Ascona C для ремонта и диагностики.
Расположение основного блока предохранителей

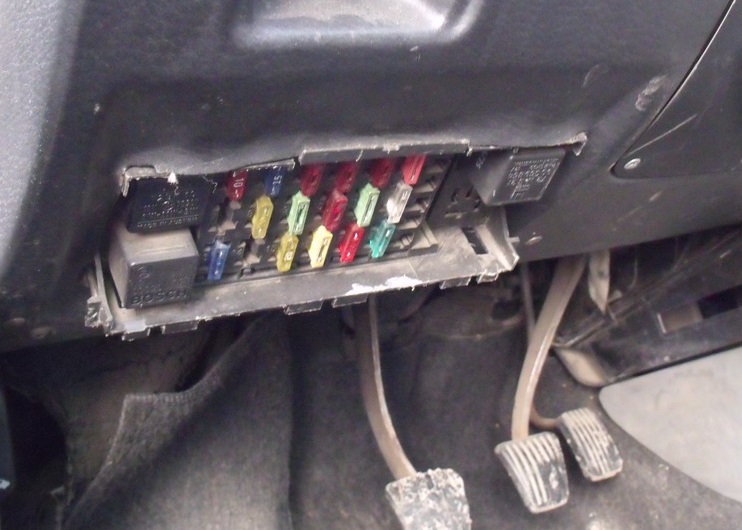

Главный блок предохранителей и реле в Opel Ascona C установлен внутри салона, под приборной панелью, что обеспечивает удобный доступ для автовладельцев при диагностике электрики.

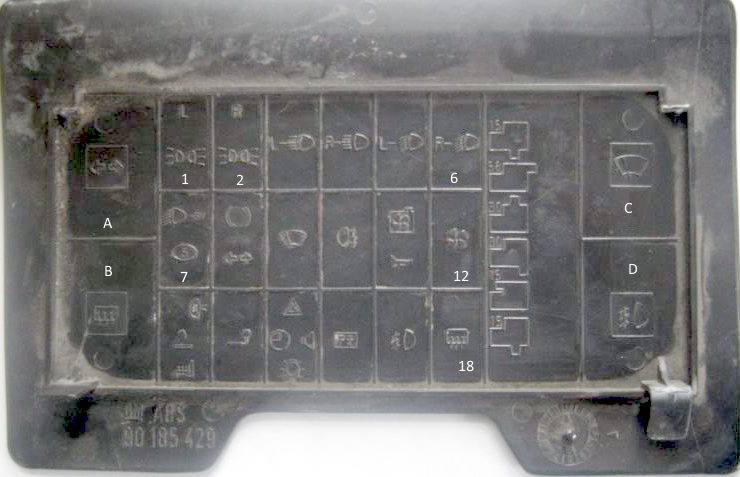

Полная схема с нумерацией предохранителей и реле обычно указана на внутренней стороне крышки защитного отсека блока предохранителей Opel Ascona C.
Схема блока предохранителей
Расшифровка предохранителей в блоке Opel Ascona C
| 1 | 10А Левая фара (габаритный свет), Левый задний фонарь (габаритный свет) |
| 2 | 10А Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа освещения номерного знака, Подкапотная лампа, Лампы освещения приборов, Радиоприемник |
| 3 | 10А Левая фара (дальний свет) |
| 4 | 10А Правая фара (дальний свет) |
| 5 | 10А Левая фара (ближний свет) |
| 6 | 10А Правая фара (ближний свет) |
| 7 | Резерв |
| 8 | 10А Реле-прерыватель указателей поворота и аварийной сигнализации, Задние фонари (лампы стоп-сигнала), Реле включения противотуманных фар |
| 9 | 30А Электродвигатель стеклоочистителя |
| 10 | 10А Задние фонари (противотуманный свет) |
| 11 | 30А Электродвигатель вентилятора системы охлаждения двигателя, Звуковой сигнал |
| 12 | 20А Электродвигатель вентилятора отопителя салона |
| 13 | 20А Задние фонари (лампы света заднего хода), Элемент подогрева автоматического пускового устройства карбюратора, Прикуриватель, Электродвигатель привода наружного зеркала заднего вида, Лампа освещения вещевого ящика, Элементы обогрева сидений |
| 14 | 20А Клемма «30» постоянной подачи напряжения питания на сцепное устройство для буксировки |
| 15 | 20А Лампы указателей поворота (в режиме аварийной сигнализации), Плафон освещения салона, Радиоприемник, Часы, Бортовой компьютер |
| 16 | 20А Системе впрыска топлива |
| 17 | 20А Противотуманные фары |
| 18 | 20А Элемент обогрева заднего стекла |
Предохранитель прикуривателя в Opel Ascona C — это номер 13 с номиналом 20А, отвечающий также за другие элементы электрики.
- А — Реле-прерыватель указателей поворота и аварийной сигнализации
- B — Реле включения обогрева заднего стекла
- C — Реле стеклоочистителя
- D — Реле включения противотуманных фар
На задней панели блока предохранителей Opel Ascona C могут размещаться дополнительные реле и запасные предохранители для расширенной электрической системы.
- E — Реле бортового компьютера
- F — Реле заднего стеклоочистителя
- G — Реле управления дневными лампами
- H — Выключатель фар
- I — Предупреждающий зуммер
- 19 — Предохранитель центрального замка
- 20 — Предохранитель электрических стеклоподъемников
