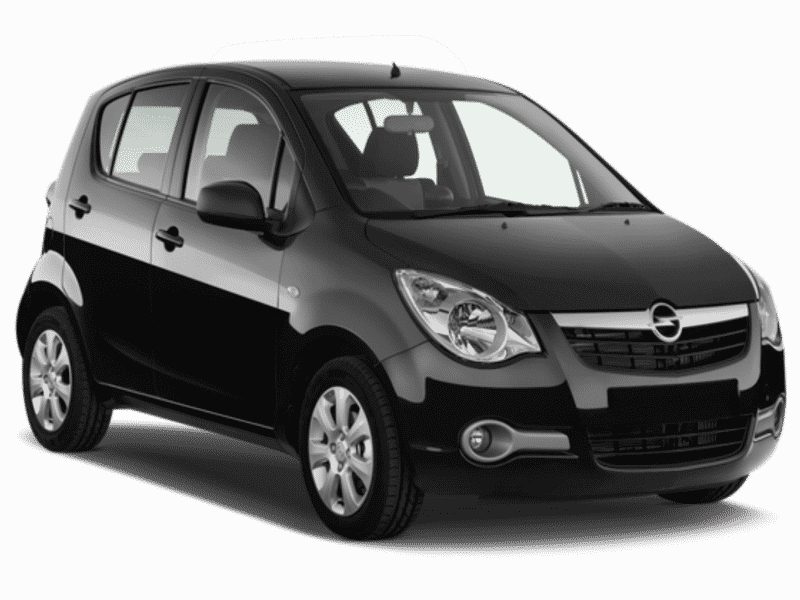

Opel Agila B — это второе поколение компактного автомобиля из серии Agila, производившегося в период с 2007 по 2014 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годов выпуска. В этой подробной статье мы разберем систему предохранителей и реле для Opel Agila B, включая схемы расположения блоков, их точные места установки, иллюстрации и фотографии. Особое внимание уделим предохранителю прикуривателя, который часто вызывает вопросы у владельцев при ремонте или диагностике электрики Opel Agila B.
Расположение и функции предохранителей с реле в блоках могут варьироваться в зависимости от года производства, комплектации и рынка сбыта вашего Opel Agila B. Рекомендуем всегда проверять схемы на крышках блоков для точной идентификации.
Блок предохранителей в салоне
В интерьере Opel Agila B основной блок предохранителей и реле размещен под приборной панелью на стороне водителя. Чтобы получить доступ к элементам, снимите защитную крышку блока — это позволит легко осмотреть и заменить необходимые предохранители или реле.
Обязательно сверяйтесь с обозначениями на схемах крышек блоков предохранителей для Opel Agila B, чтобы избежать ошибок при замене.
Расшифровка предохранителей и реле в салонном блоке Opel Agila B
| 1 | 15А Резерв |
| 2 | 10А Катушка зажигания |
| 3 | 10А Фонарь заднего хода |
| 4 | 15А Комбинация приборов |
| 5 | 15А Боковые зеркала заднего вида и розетка |
| 6 | 15А Прикуриватель или разъем для подключения дополнительного оборудования |
| 7 | 15А Стеклоподъемники |
| 8 | 15А Стеклоочиститель и омыватель |
| 9 | 10А Электроусилитель рулевого управления |
| 10 | 15А SRS |
| 11 | 10А ABS |
| 12 | 10А Габаритные огни |
| 13 | Не используется |
| 14 | 20А Замки дверей |
| 15 | 10А Фара (левая) |
| 16 | 10А Стартер |
| 17 | 15А Обогреватель передних сидений |
| 18 | 10А Отопитель |
| 19 | 15А Задние противотуманные фонари |
| 20 | 15А Магнитола, освещение салона |
| 21 | 20А Обогреватель стекла задней двери |
| 22 | 15А Звуковой сигнал |
| 23 | 10А Фара (правая) |
| 24 | 20А «Таймер» отключения привода стеклоподъемников |
Предохранители №5 и №6 на 15А отвечают за функционирование прикуривателя в Opel Agila B, включая питание для розетки и дополнительного оборудования.
Блок предохранителей и реле под капотом
В моторном отсеке Opel Agila B дополнительный блок предохранителей с реле установлен слева от двигателя, вблизи опорной стойки. Это удобное расположение позволяет быстро добраться до него для проверки или замены элементов электрической системы.
Фото — схема расположения на крышке блока под капотом Opel Agila B
Схема блока предохранителей под капотом
Описание элементов блока под капотом Opel Agila B
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемники, зажигание, стартер, стеклоочиститель |
| 3 | Задние габариты, обогреватель стекла задней двери, центральный замок, звуковой сигнал, освещение салона |
| 4 | Реле вентилятора радиатора №1 |
| 5 | Реле вентилятора радиатора №2 |
| 6 | Реле вентилятора радиатора №3 |
| 7 | Реле стартера |
| 8 | Главное реле |
| 9 | Реле дроссельной заслонки |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса |
| 12 | Реле воздушного компрессора |
| 13 | Резерв |
| 14 | 30А Отопитель |
| 15 | 15А Система впрыска |
| 16 | 10А Реле воздушного компрессора |
| 17 | Резерв |
| 18 | 15А Стоп-сигнал |
| 19 | 30А ABS |
| 20 | 30А Стартер |
| 21 | Резерв |
| 22 | 50А Электро усилитель рулевого управления |
| 23 | 30А Замок зажигания |
| 24 | 30А Вентилятор системы охлаждения |
| 25 | Резерв |
| 26 | 30А ABS |
| 27 | Резерв |
| 28 | Резерв |
| 29 | 15А Противотуманные фары |
| 30 | 15А Фара (левая) |
| 31 | 15А Фара (правая) |
| 32 | 80А Отопитель, электроусилитель рулевого управления |
| 33 | 80А Вентилятор системы охлаждения, противотуманные фары, фары |
