Предохранители и реле Opel Agila A

Миниатюрный городской хэтчбек Opel Agila выпускался в двух поколениях. Первое поколение Opel Agila A появилось на рынках в 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. Второе поколение Opel Agila B производилось до 2015 года. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Opel Agila первого поколения, включая схемы, фото и описания. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также ключевым элементам электрики автомобиля.

Конструкция блоков предохранителей Opel Agila и функции элементов могут варьироваться в зависимости от года выпуска, модификации и комплектации модели.

Расположение блока предохранителей в салоне

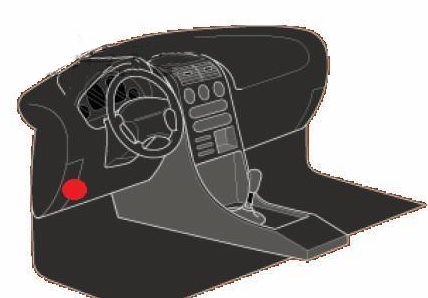

Блок предохранителей и реле в интерьере автомобиля установлен под приборной панелью на стороне водителя, скрыт за защитной панелью с нанесенной схемой и описанием предохранителей Opel Agila A.

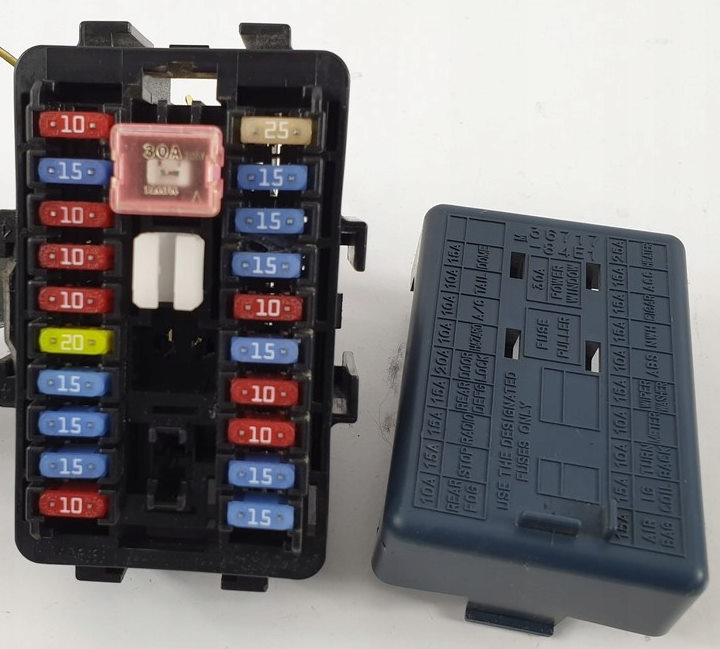

Фото — пример расположения блока предохранителей в салоне Opel Agila

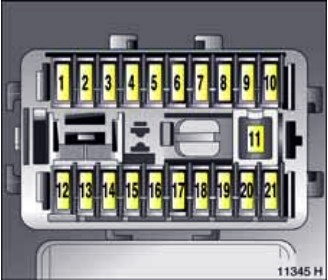

Диаграмма блока предохранителей в салоне

Расшифровка предохранителей в салоне

1	10А Противотуманные фары
2	15А Сигнал стоп
3	15А Электронный иммобилайзер, мультимедиа система, внутреннее освещение
4	15А Обогрев заднего стекла
5	20А Центральный замок
6	10А Аварийный сигнал
7	10А Кондиционер
8	10А Задний свет
9	15А Освещение салона
10	15А Центральный замок, приборы, наружные зеркала заднего вида
11	30А Стеклоподъемники
12	15А Подушки безопасности
13	15А Электронное противоугонное устройство, усилитель руля (EPS), приборы, система кондиционирования воздуха
14	10А Центральный замок, сигнальные поворотные огни, фонари заднего хода, регулятор положения фар по высоте
15	10А Спидометр и прочие приборы
16	15А Стеклоочистители, омыватель ветрового стекла
17	10А АБС
18	15А Электронная система управления двигателем
19	15А Прикуриватель
20	15А Центральный замок, наружные зеркала заднего вида, мультимедиа система, приборы, контрольные индикаторы, прикуриватель
21	25А Обогрев салона, подогрев заднего стекла, кондиционер

Предохранитель прикуривателя в Opel Agila A — это элемент №19 с номиналом 15А, расположенный в салонном блоке.

Блок предохранителей под капотом

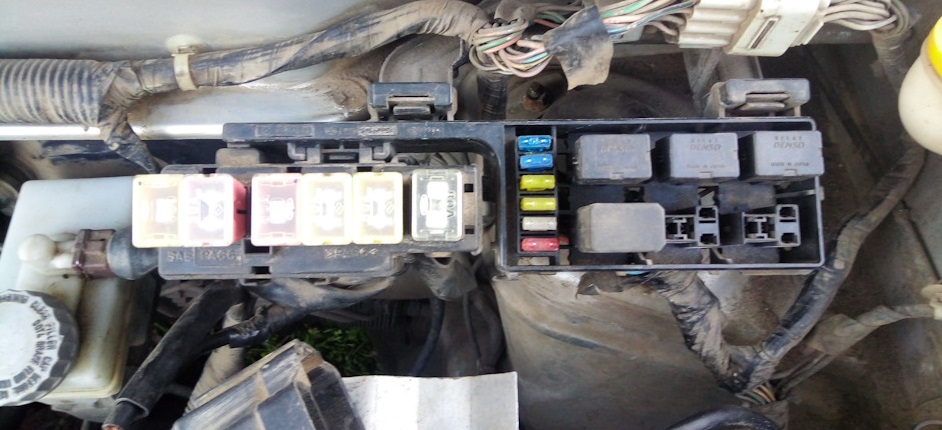

Этот блок размещен слева от двигателя, за аккумулятором. На крышке обычно указана схема предохранителей и реле Opel Agila для удобства диагностики электрических систем.

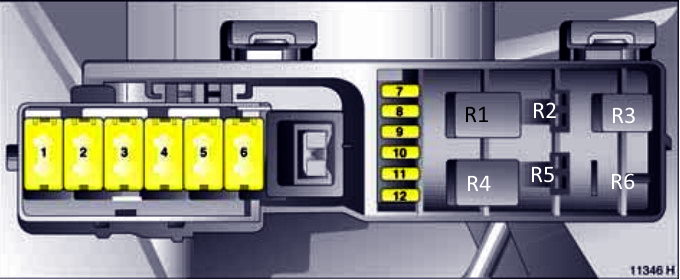

Схема блока под капотом

Функции предохранителей в моторном отсеке

1	60А АБС
2	30А Охлаждающий вентилятор
3	30А Усилитель руля (EPS)
4	60А Стартер
5	60А Освещение, двигатель, медиа система
6	80А Генератор переменного тока (бензиновый двигатель)
7	15А Ближний свет, дальний свет (правый фонарь)
8	15А Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь)
9	20/30А Вентилятор радиатора, система впрыска топлива: бензиновый двигатель
10	15А Противотуманные фонари
11	15А Сигнал
12	Резерв

Описание реле в блоке под капотом

Реле звукового сигнала
Реле вентилятора радиатора
Реле топливного насоса
Реле блока управления двигателем (реле зажигания)
Резерв
Реле противотуманных фар

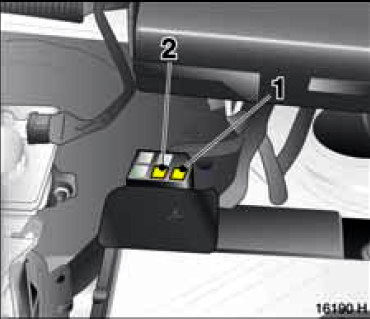

Дополнительно может присутствовать компактный блок над аккумулятором, где размещены предохранители и реле для системы предварительного подогрева дизельного двигателя в Opel Agila A.
