Предохранители и реле Omoda C5

Chery Omoda C5: модель выпускается с 2022 по 2023, 2024, 2025, 2026 годы и продолжает производство. Здесь вы найдете полное руководство по предохранителям и реле Chery Omoda C5, включая схемы блоков предохранителей, их точное расположение в автомобиле, фотоиллюстрации и практические примеры. Особо отметим предохранитель прикуривателя, USB-зарядки и других ключевых элементов электрики Omoda C5.

Функции предохранителей и реле, их типы и количество могут варьироваться в зависимости от года выпуска Chery Omoda C5 и комплектации электрических систем вашего кроссовера.

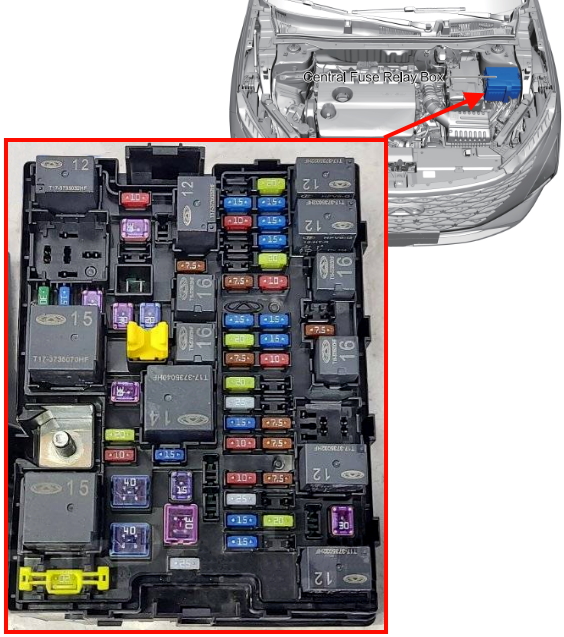

Расположение блока предохранителей в моторном отсеке

Основной блок предохранителей и реле Chery Omoda C5 размещен в двигательном отсеке, слева от капота, обеспечивая удобный доступ для диагностики электрики.

Всегда проверяйте функции компонентов по схемам на внутренней стороне крышки блока предохранителей Omoda C5.

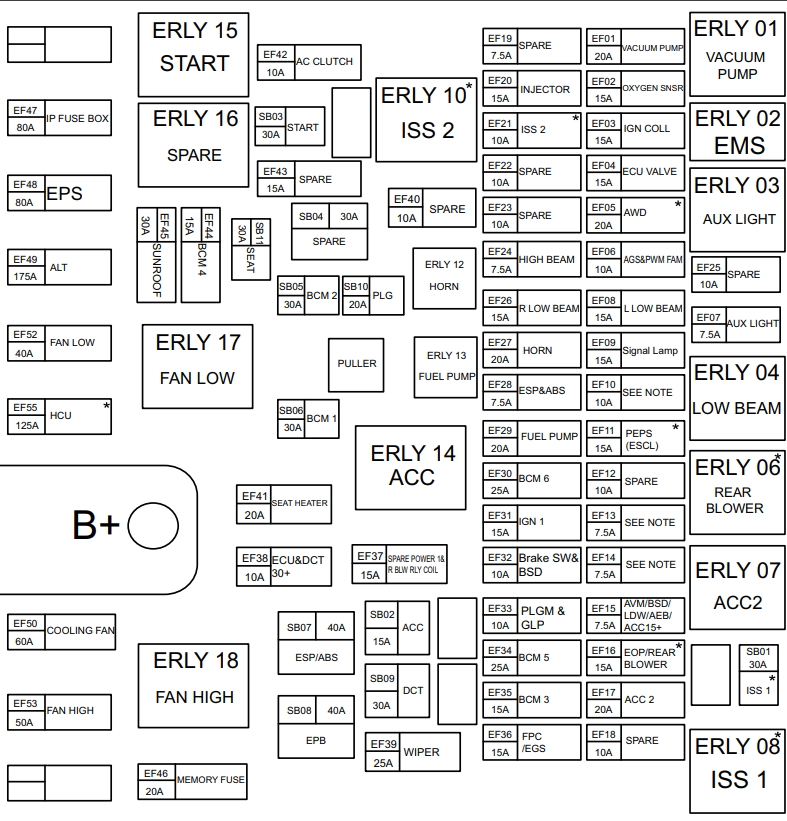

Расшифровка схемы блока в моторном отсеке

Подробное описание предохранителей

Предохранители моторного блока Omoda C5

SB01	30A Система Старт-Стоп (если установлена)
SB02	15A ACC — Зажигание
SB03	30A Стартер
SB04	—
SB05	30A BCM 3 (блок управления кузовом)
SB06	30A BCM 3 (блок управления кузовом)
SB07	40A ESP (with EPB)
SB08	40A ESP (with EPB)
SB09	30А DCT
SB10	20A Задняя дверь с электроприводом
SB11	30A Регулировка сиденья
EF01	20A Вакуумный насос
EF02	15A Датчик кислорода, электронный термостат, электронный водяной насос
EF03	15A Катушка зажигания
EF04	15A Электромагнитный клапан канистры/ VCT-впуск/ VCT-выпуск/ вентиляционный обогреватель коленчатого вала двигателя
EF05	20A Система AWD
EF06	10A AGS и PWM FAM
EF07	7,5A AUX LIGHT
EF08	15A Ближний свет, левый
EF09	15A Сигнальные лампы
EF10	10A ЭБУ/ реле вентилятора охлаждения
EF11	15A PEPS (ESCL)
EF12	10A
EF13	7,5A Программное обеспечение тормоза/ электронный привод переключения передач/ TCU/ECU
EF14	7,5A Люк на крыше/ модуль радара заднего хода/ передний плафон/ переключатель давления кондиционера
EF15	7,5A Передний микроволновый радар/ многофункциональная камера переднего вида FCM
EF16	15A EOP / Задний вентилятор
EF17	20A Обогрев сиденья переднего пассажира/ Подогрев сиденья RR
EF18	10A
EF19	7,5A
EF20	15A Инжектор (форсунки топливные)
EF21	10A Система Старт-Стоп (если установлена)
EF22	10A
EF23	10A
EF24	7,5A Дальний свет света
EF25	10A
EF26	15A Ближний свет правого света
EF27	20A Сигнал
EF28	7,5A ESP (с EPB)
EF29	20A Топливный насос
EF30	25A BCM 3
EF31	15A IGN 1
EF32	10A Программное обеспечение тормоза /контроль слепых зон
EF33	10A Задняя дверь с электроприводом/ освещение на первом этаже
EF34	25A BCM 4
EF35	15A BCM 3
EF36	15A Электрический привод переключения передач (CVT25)
EF37	15A
EF38	10A ЭБУ
EF39	25A Стеклоочиститель
EF40	10A
EF41	20A Обогрев сиденья водителя/ Подогрев сиденья RL
EF42	10A SW муфты компрессора кондиционера
EF43	15A
EF44	15A BCM 5
EF45	30A Люк на крыше
EF46	20A Предохранитель морского транспорта
EF47	80A IP-блок предохранителей
EF48	80A EPS
EF49	175A Генератор
EF50	60A
EF52	50A Обогрев лобового стекла
EF53	50A Обогрев лобового стекла
EF54	40A Низкоскоростной охлаждающий вентилятор
EF55	50A Высокоскоростной охлаждающий вентилятор

Функции реле в моторном блоке Chery Omoda C5

ERLY 15 START — Реле стартера
ERLY 17 FAN LOW — Реле вентилятора охлаждения низкая скорость
ERLY 18 FAN LOW — Реле вентилятора охлаждения высокая скорость
ERLY 1 VACUUM PUMP — Реле вакуумного насоса
ERLY 4 LOW BEAM — Реле ближнего света
ERLY 6 REAR BLOWER — Реле заднего вентилятора

Блок предохранителей в пассажирском отсеке

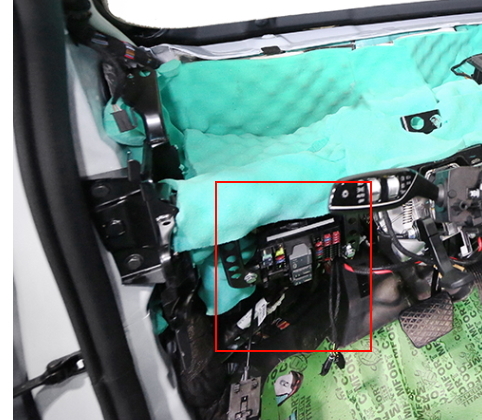

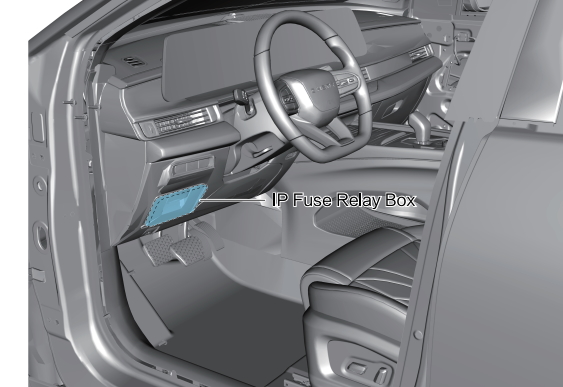

Салонный блок предохранителей и реле Omoda C5 установлен в нижней секции торпедо, на стороне водителя, для простого обслуживания электрических цепей кроссовера.

Чтобы получить доступ к блоку, снимите пластиковую защитную панель.

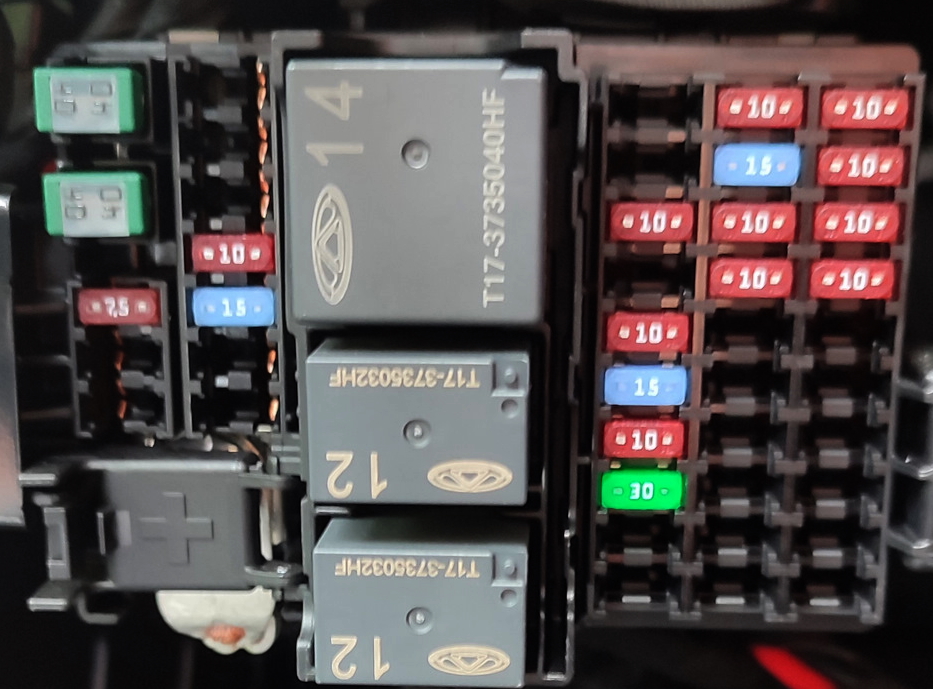

Иллюстрация блока в салоне

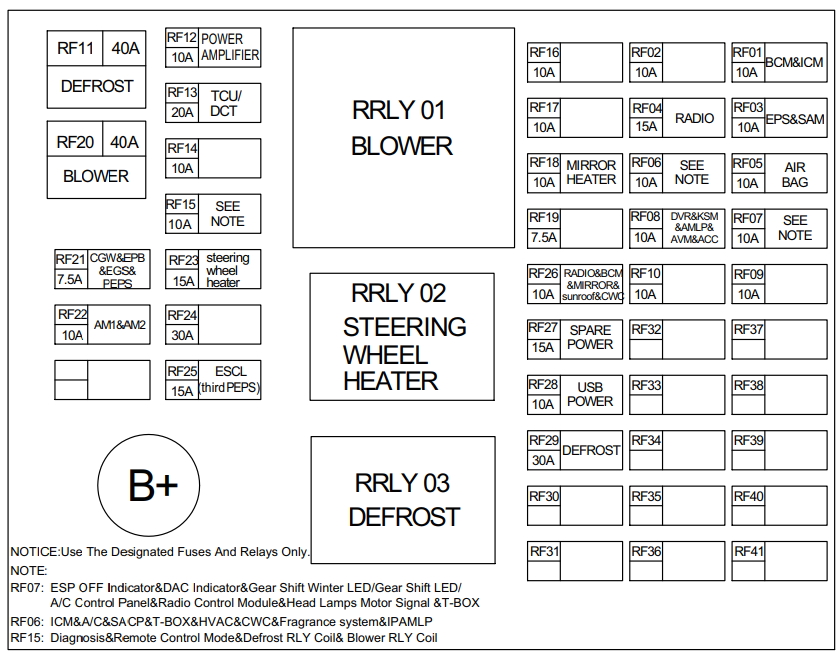

Расшифровка схемы салонного блока

Описание предохранителей салонного блока Chery Omoda C5

RF01	10A BCM /контроллер домена (аудио)/ PEPS/ центральный шлюз/ кластер приборов/ модуль электронных вызовов/ модуль ГЛОНАСС
RF02	10A Задний USB-модуль для зарядки (прикуриватель и USB-порты)
RF03	10A Электронный усилитель рулевого управления EPS/ датчик угла
RF04	15A Контроллер домена (аудио)
RF05	10A Контроллер подушек безопасности
RF06	10A Приборная панель/ IP-окружающее освещение/ Автоматическая система кондиционирования/ Автоматическая панель кондиционирования/ Модуль беспроводной зарядки для мобильных устройств
RF07	10A Электронный привод переключения передач/ Модуль управления автоматическим кондиционером-A /Панель автоматического кондиционера/ Антибликовое зеркало заднего вида
RF08	10A Модуль внешнего освещения двери/ Модуль электронного вызова/ Модуль ГЛОНАСС
RF09	10A Резерв
RF10	10A Резерв
RF11	40A Реле заднего обогревателя
RF12	10A Резерв
RF13	20A TCU коробки передач (CVT25)
RF14	10A Резерв
RF15	10A Реле вентилятора/ диагностический интерфейс/ реле заднего обогревателя
RF16	10A Резерв
RF17	10A Резерв
RF18	10A Обогрев зеркала заднего вида
RF19	7,5A
RF20	40A Реле вентилятора
RF21	7,5A PEPS/ Центральный шлюз/ Привод электронного переключения передач/ ПО EPB (Электронное переключение передач)
RF22	Резерв
RF23	15A Обогрев рулевого колеса
RF24	30A
RF25	15A
RF26	10A BCM/ контроллер домена (аудио)/ переключатель регулировки зеркала заднего вида/ модуль беспроводной зарядки мобильного телефона/ реле обогрева сиденья
RF27	15A Резервное питание (аккумулятор и основной блок)
RF28	10A Порт зарядки для быстрой зарядки/ регистратора вождения
RF29	30A Задний обогреватель положительный
