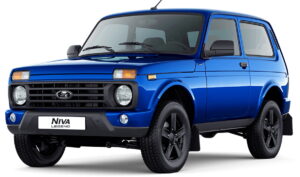

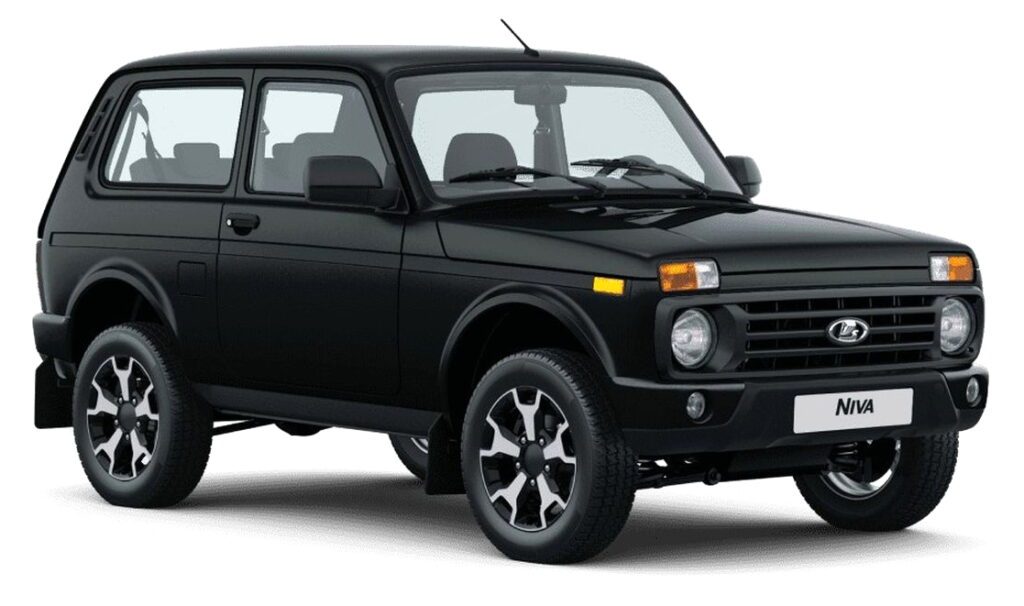

Автомобиль Лада Нива Легенд выпускался в 2021, 2022, 2023, 2024, 2025 и 2026 годах с несколькими вариантами комплектаций. За этот период внедорожник претерпел ряд модернизаций. В этой публикации мы подробно разберем предохранители и реле Нива Легенд, включая схемы монтажных блоков, их точное расположение и иллюстрации с фотографиями. Информация окажется ценной также для владельцев моделей Нива Бронто и Нива Урбан 4×4. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетки 12В в Lada Niva Legend.
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации электрики вашего Lada Niva Legend.
Подробные сведения о размещении блоков предохранителей доступны в специальном видео-руководстве.
Монтажный блок в салоне

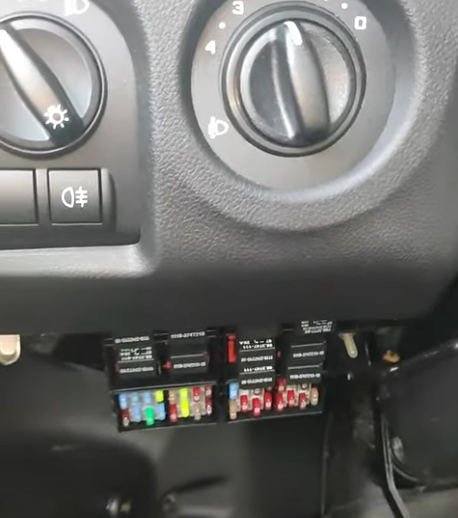

Основной блок предохранителей и реле в интерьере Lada Niva Legend установлен слева под торпедо; для доступа снимите пластиковую крышку.
Вариант 1
Фото — пример исполнения

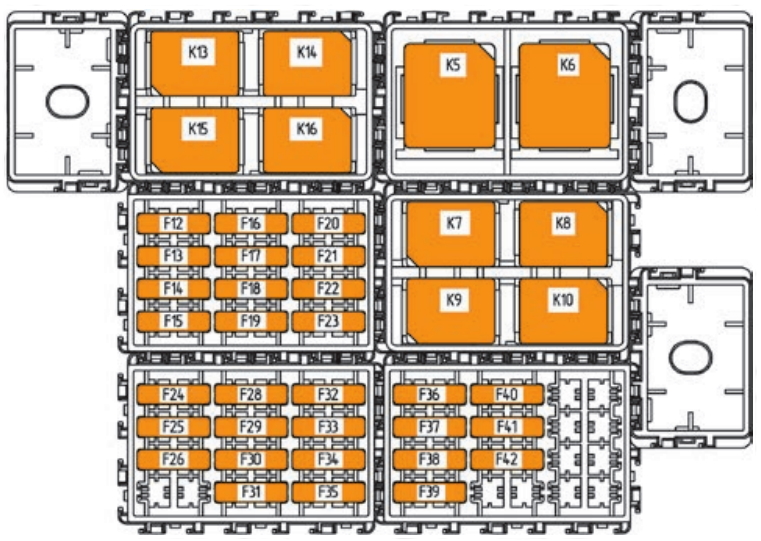

Схема
Описание
Предохранители
| F12 | 7,5A Питание датчика расхода воздуха, датчика фазы, датчиков кислорода верхнего и нижнего, клапана продувки адсорбера |
| F13 | 15A Питание заднего стеклоочистителя и омывателей переднего и заднего стекол |
| F14 | 15A Питание розетки 12 В багажника |
| F15 | 15A Питание обогревателей передних сидений |
| F16 | 30A Питание передних стеклоподъемников и управления боковых зеркал |
| F17 | 15A Питание переднего стеклоочистителя |
| F18 | 15A Питание радиоприемника |
| F19 | 20A Питание первой и второй розеток 12 В салона |
| F20 | 15A Питание муфты кондиционера |
| F21 | 5A Питание К15 гидроагрегата ABS |
| F22 | 20A Питание обогревателя заднего стекла |
| F23 | 20A Питание вентилятора отопителя салона |
| F24 | 5A Питание лампы заднего хода и сигнала К15 радио |
| F25 | 10A Питание аварийной сигнализации и комбинации приборов |
| F26 | 7,5A Сигнал К15 аварийной сигнализации и комбинации приборов |
| F27 | 7,5A Питание блока СНПБ |
| F28 | 5A Сигнал выключателя тормоза и сцепления |
| F29 | 15A Питание топливного насоса и диагностического разъема |
| F30 | 10A Питание задних противотуманных фонарей |
| F31 | 7,5A Питание противотуманных фар |
| F32 | 10A Питание левых габаритных огней, фонаря освещения номерного знака и плафона багажника |
| F33 | 7,5A Питание правых габаритных огней и внутри салонной подсветки органов управления |
| F34 | 10A Питание дневных ходовых огней (ДХО) |
| F35 | 10A Питание лампы ДС левой фары |
| F36 | 10A Питание лампы БС левой фары |
| F37 | 10A Питание лампы БС правой фары |
| F38 | 10A Питание лампы ДС правой фары |
| F39 | 5A Питание панели кондиционера |
| F40 | 7,5A Питание обогревателей боковых зеркал |
| F41 | 7,5A Питание ламп стоп-сигнала и ДСТ |
| F42 | 5A Питание плафона освещения салона |
За работу прикуривателя в Нива Легенд отвечает предохранитель номер 19 на 20А, включая розетки для зарядки устройств.
Назначение реле
| К5 | 30А Реле включения стартера |
| К6 | 40А Разгрузочное реле замка зажигания |
| К7 | 20А Реле включения ДС левой и правой фар |
| К8 | 20А Реле включения БС левой и правой фар |
| К9 | 20А Реле включения топливного насоса |
| К10 | 20А Главное реле ЭСУД |
| К11 | 20А Реле включения обогрева передних сидений |
| К12 | 20А Реле включения муфты кондиционера |
| К13 | 20А Реле включения вентилятора отопителя |
| К14 | 20А Реле включения левого ДХО |
| К15 | 20А Реле включения правого ДХО |
| К16 | 20А Реле включения обогрева заднего стекла |
Вариант 2

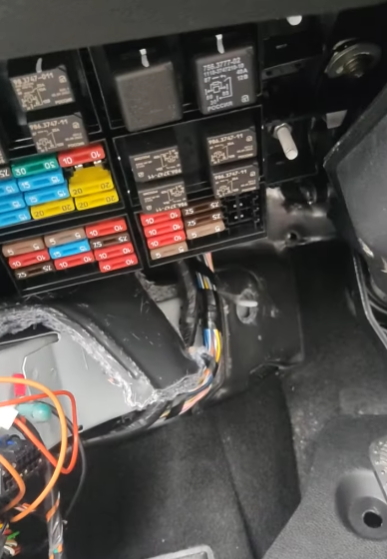

Фото — пример
Схема
Расшифровка
| F12 | 7,5A Питание датчика абсолютного давления, датчика фазы, датчиков кислорода верхнего и нижнего, клапана продувки адсорбера |
| F13 | 15A Питание заднего стеклоочистителя и омывателей переднего и заднего стекол |
| F14 | 15A Питание розетки 12 В багажника (в вариантном исполнении) |
| F15 | 5A Реле обогрева заднего стекла и наружных зеркал |
| 15A Питание обогревателей передних сидений (в вариантном исполнении) и реле обогрева заднего стекла и наружных зеркал | |
| F16 | 30A Питание передних стеклоподъемников и управления боковых зеркал (в вариантном исполнении) |
| F17 | 15A Питание переднего стеклоочистителя |
| F18 | 15A Питание радиоаппаратуры (устанавливается дополнительно у дилера LADA) |
| F19 | 20A Питание первой и второй розеток 12 В салона |
| F20 | 10A Питание муфты кондиционера (в вариантном исполнении) |
| F21 | 5A Питание К15 гидроагрегата ABS |
| F22 | 20A Питание обогревателя заднего стекла |
| F23 | 20A Питание вентилятора отопителя салона |
| F24 | 5A Питание лампы заднего хода и сигнала К15 радио |
| F25 | 10A Питание аварийной сигнализации и комбинации приборов |
| F26 | 7,5A Сигнал К15 аварийной сигнализации и комбинации приборов |
| F27 | — |
| F28 | 5A Сигнал выключателя тормоза и сцепления |
| F29 | 15A Питание топливного насоса и диагностического разъема |
| F30 | 10A Питание задних противотуманных фонарей |
| F31 | 7,5A Питание противотуманных фар (в вариантном исполнении) |
| F32 | 10A Питание левых габаритных огней, фонаря освещения номерного знака и плафона багажника |
| F33 | 7,5A Питание правых габаритных огней и внутрисалонной подсветки органов управления |
| F34 | 10A Питание дневных ходовых огней (ДХО) |
| F35 | 10A Питание лампы дальнего света левой фары |
| F36 | 10A Питание лампы ближнего света левой фары |
| F37 | 10A Питание лампы ближнего света правой фары |
| F38 | 10A Питание лампы дальнего света правой фары |
| F39 | 5A Питание блока управления отопителем |
| F40 | 7,5A Питание обогревателей боковых зеркал (в вариантном исполнении) |
| F41 | 7,5A Питание ламп стоп-сигнала и дополнительного сигнала торможения |
| F42 | 5A Питание плафона освещения салона и терминала «ЭРА-ГЛОНАСС» (в вариантном исполнении) |
| K5 | 30A Реле включения стартера |
| Кб | 40A Разгрузочное реле замка зажигания |
| К7 | 20A Реле включения дальнего света левой и правой фар |
| К8 | 20A Реле включения ближнего света левой и правой фар |
| К9 | 20A Реле включения топливного насоса |
| К10 | 20A Главное реле ЭСУД |
| К13 | 20A Реле включения вентилятора отопителя |
| К14 | 20A Реле включения левого ДХО |
| К15 | 20A Реле включения правого ДХО |
| К16 | 20A Реле включения обогрева заднего стекла и наружных зеркал |
За работу прикуривателя в этой конфигурации Нива Легенд также отвечает предохранитель номер 19 на 20А.
Некоторые реле, такие как реле указателей поворотов (аварийной сигнализации) и реле дворников, могут быть установлены отдельно, за рычагом открытия капота.
Блок в моторном отсеке
Вариант 1

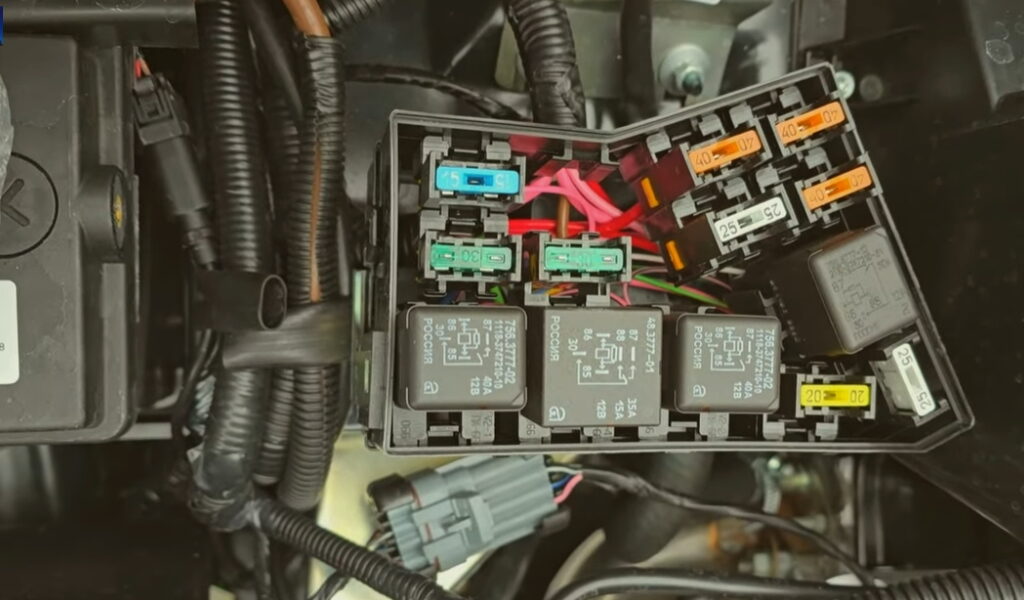

В подкапотном пространстве Lada Niva Legend блок предохранителей и реле размещен поблизости от аккумулятора и защищен пластиковой крышкой.

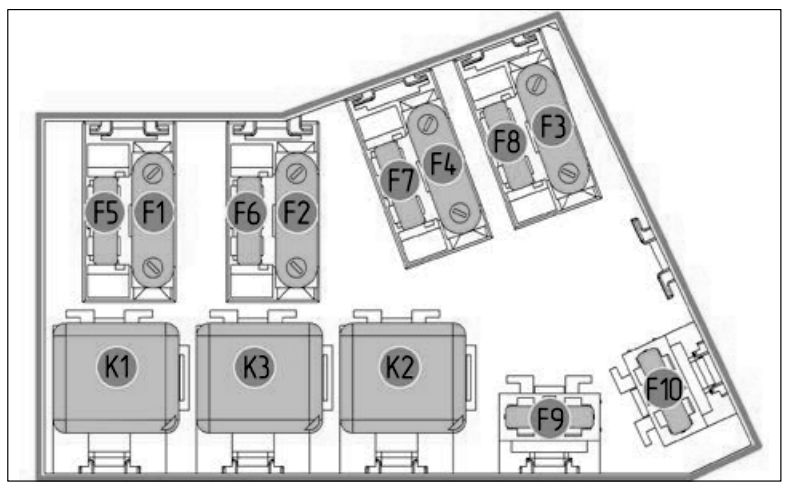

Схема
Обозначение
| F1 | 60A Защита АКБ от короткого замыкания генератора |
| F2 | 60A Защита АКБ от короткого замыкания генератора |
| F3 | 40A Подача питания на монтажный блок салона |
| F4 | 40А Питание гидронасоса гидроагрегата ABS |
| F5 | 30А Питание верхнего вентилятора радиатора |
| F6 | 30А Питание нижнего вентилятора радиатора |
| F7 | 25А Питание электроклапанов гидроагрегата ABS |
| F8 | 25А Общее питание внешней светотехники |
| F9 | 20А Питание ЭСУД |
| F10 | 15А Питание звукового сигнала |
| K1 | 40A Реле 1 включения верхнего вентилятора |
| K2 | 40A Реле 2 включения верхнего вентилятора |
| K3 | 40A Реле 3 включения верхнего вентилятора |
Вариант 2

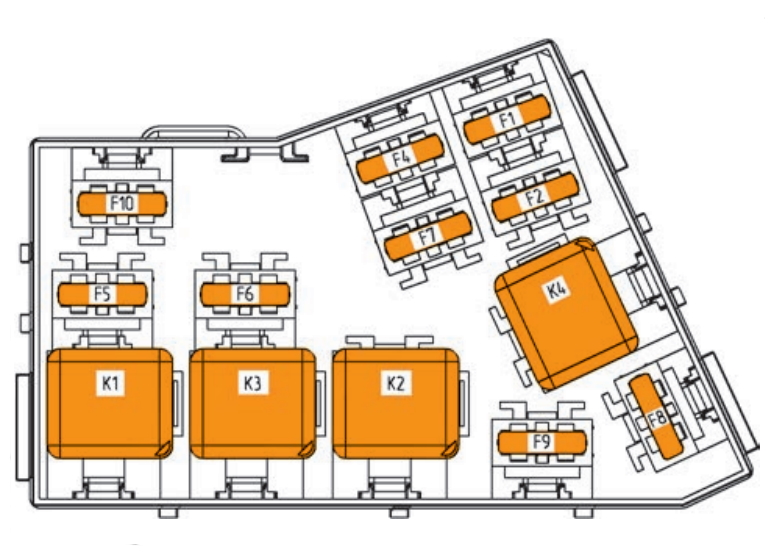

Схема
Описание
| F1 | 40A Питание монтажного блока салона |
| F2 | 40A Питание монтажного блока салона |
| F3 | — |
| F4 | 40A Питание гидронасоса гидроагрегата ABS |
| F5 | 30A Питание первого вентилятора радиатора |
| F6 | 30A Питание второго вентилятора радиатора |
| F7 | 25A Питание электроклапанов гидроагрегата ABS |
| F8 | 25A Общее питание внешней светотехники |
| F9 | 20A Питание ЭСУД |
| F10 | 15A Питание звукового сигнала |
| K1 | 40A Реле 1 включения первого вентилятора |
| K2 | 40A Реле 2 включения первого вентилятора |
| КЗ | 35A Реле 3 включения второго вентилятора |
| K4 | 30A Реле включения муфты кондиционера (в вариантном исполнении) |
Мы создали подробное видео по предохранителям и реле Нива Легенд на нашем YouTube-канале. Рекомендуем просмотреть и подписаться для актуальных советов по ремонту Lada Niva.
Если у вас есть дополнения или вопросы по схемам предохранителей — оставляйте в комментариях ниже.
