Предохранители и реле Nissan X-Trail T30

Nissan X-Trail T30 — это дебютное поколение модели Nissan X-Trail, которое выпускалось в период с 2001 по 2007 год, включая годы 2001, 2002, 2003, 2004, 2005, 2006 и 2007. За указанный срок автомобиль подвергся рестайлингу. В этой публикации представлено детальное руководство по предохранителям и реле Nissan X-Trail T30: расшифровки, иллюстрации, электрические схемы блоков предохранителей. Особое внимание уделим предохранителю прикуривателя, замене и диагностике неисправностей в системе электрики Nissan X-Trail T30.

Функции компонентов могут варьироваться в зависимости от года производства, рынка (Япония, Европа, США) и комплектации. Рекомендуем проверять информацию по схемам на крышке вашего блока предохранителей Nissan X-Trail T30.

Блок в салоне

Расположен в нижней секции торпедо. Чтобы получить доступ к блоку предохранителей в салоне Nissan X-Trail T30, снимите защитную панель.

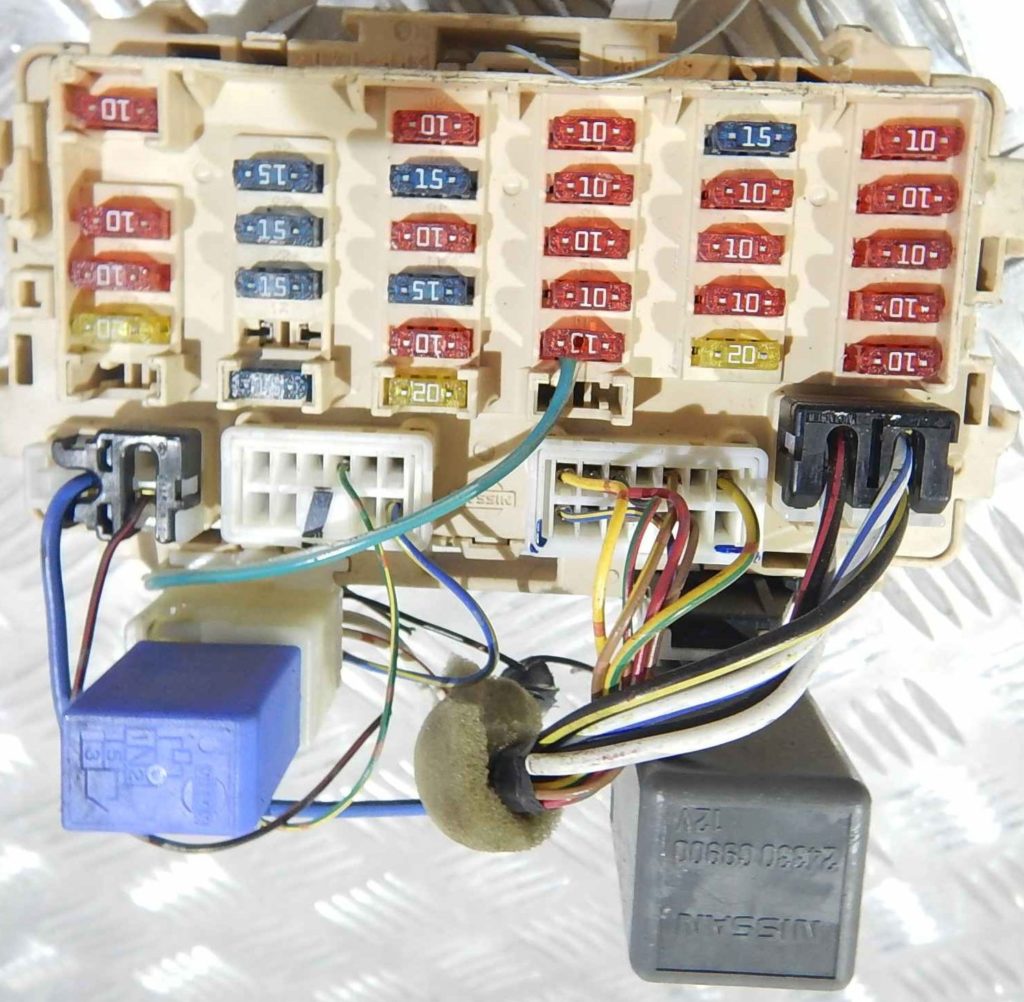

Фотография

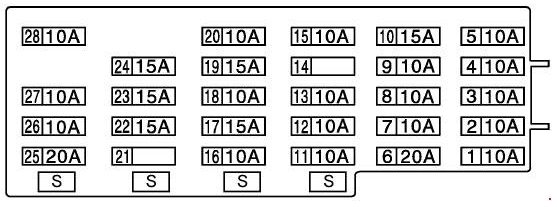

Схема предохранителей

Описание (Вариант 1)

1	10А Топливный насос
2	10А Указатели поворота
3	10А Блок управления двигателем
4	10А Аудиосистема, навигационная система
5	10А Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система
6	20А Стеклоочиститель и омыватель переднего стекла
7	10А Блок управления двигателем, блок управления системы освещения в дневное время
8	10А ABS/ESP, система управления полным приводом (4WD)
9	10А SRS
10	15А Топливный насос, блок управления двигателем
11	10А Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар
12	10А Блок управления коробкой передач, фонари заднего хода, навигационная система
13	10А Блок управления двигателем
14	10А Обогрев сидений
15	10А Кондиционер/ отопитель
16	10А Стеклоочиститель и омыватель заднего стекла
17	15A Прикуриватель, разъем питания дополнительного оборудования
18	10А Прикуриватель, разъем питания дополнительного оборудования
19	15А Кондиционер/ отопитель
20	10А Электропривод зеркал заднего вида
21	Не используется
22	15А Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD)
23	15А Прикуриватель, разъем питания дополнительного оборудования
24	15А Кондиционер/ отопитель
25	20А Блок управления двигателем, обогрев заднего стекла
26	10А Лампы освещения салона
27	10А Обогрев заднего стекла
28	10А Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы
S	Запасные предохранители

Перевод назначения с крышки на русском (Вариант 2)

Heater Seat — Подогрев сидений
Turn Signal — Указатель поворота
Injector — Форсунки мотора QR, блок управления двигателем
AUDIO — Аудиосистема (Отключаемое питание)
Electronic Parts — Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
FR WIPER — Очиститель и омыватель лобового стекла
Starter Signal — Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
4 WD ABS — Подключаемое питания блока управления ABS, ESP, 4WD.
AIR BAG — подушки безопасности
Fuel pump — бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
METER — Приборная панель, реле-таймер омывателя фар
A/T Control — Фонарь заднего хода, система управления автоматической коробки переключения передач
Engine Control — Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
Запасной
AIR CON — Климат контроль, реле и муфта включения компрессора кондиционера
RR WIPER — Очиститель омывателя заднего стекла
CIG Lighter — прикуриватель
CIG Lighter — Реле прикуривателя
Blower MOTOR — Мотор вентилятора салона печки
MIRROR — Электропривод зеркал
Запасной
STOP LAMP — Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
Power Socket — Электророзетки (водительский бардачок и багажник)
Blower Motor — Мотор вентилятора салона печки
RR DEFOG — Обогреватель заднего стекла
КROMM LAMP — Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
HEATER MIRROR — Обогрев зеркал
Electronic parts — Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми

Если прикуриватель в Nissan X-Trail T30 не функционирует, осмотрите предохранители под номерами 23, 17 и 18 номиналом 15А для диагностики и замены предохранителей прикуривателя.

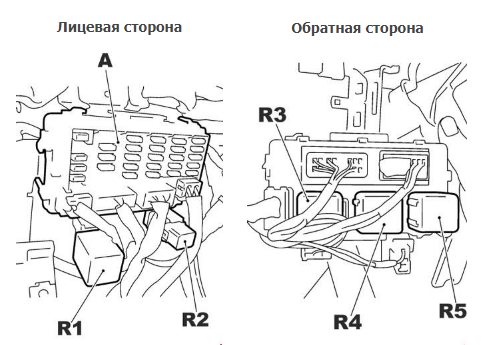

Реле

Обозначение

R1 — Реле PTC
R2 — Реле стеклоподъемников
R3 — Реле зажигания
R4 — Реле вентилятора отопителя
R5 — Вспомогательное реле

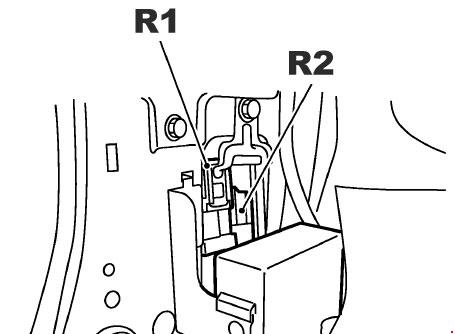

Дополнительно в области передней стойки у ног водителя в Nissan X-Trail T30 могут быть установлены реле (R1 — обогрева заднего стекла/зеркал, R2 — Реле топливного насоса для надежной работы системы электрики).

Блоки под капотом

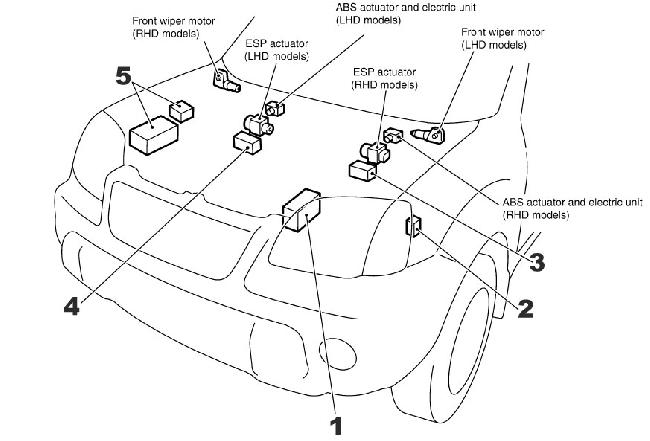

Общее расположение элементов

Монтажный блок предохранителей (около аккумулятора, ключевой для электрики подкапотного пространства Nissan X-Trail T30)
Реле накаливания
Блок реле ESP (автомобили с правым рулем)
Блок реле ESP (автомобили с левым рулем)
Блоки реле (основной и дополнительный)

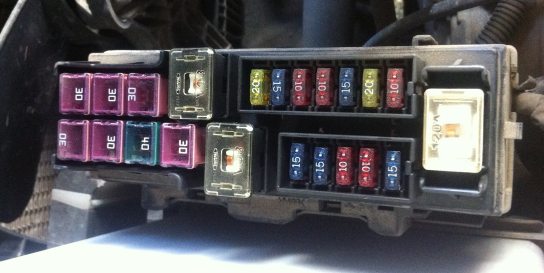

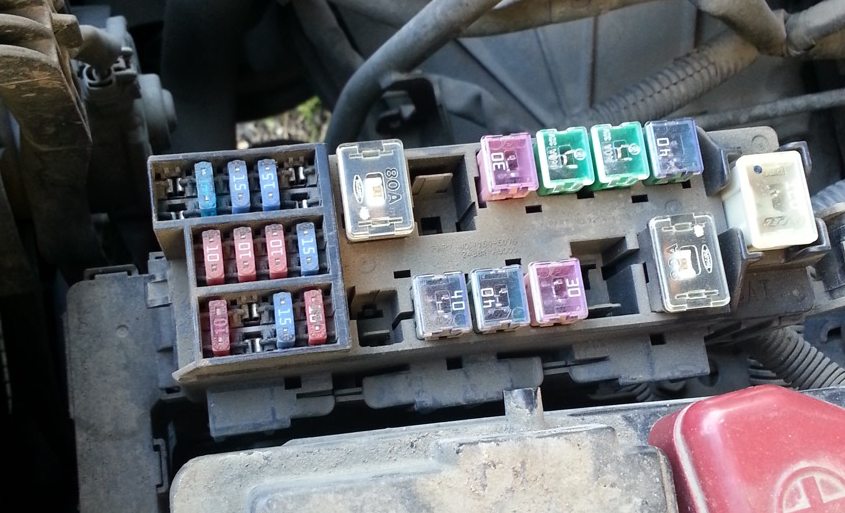

Монтажный блок предохранителей

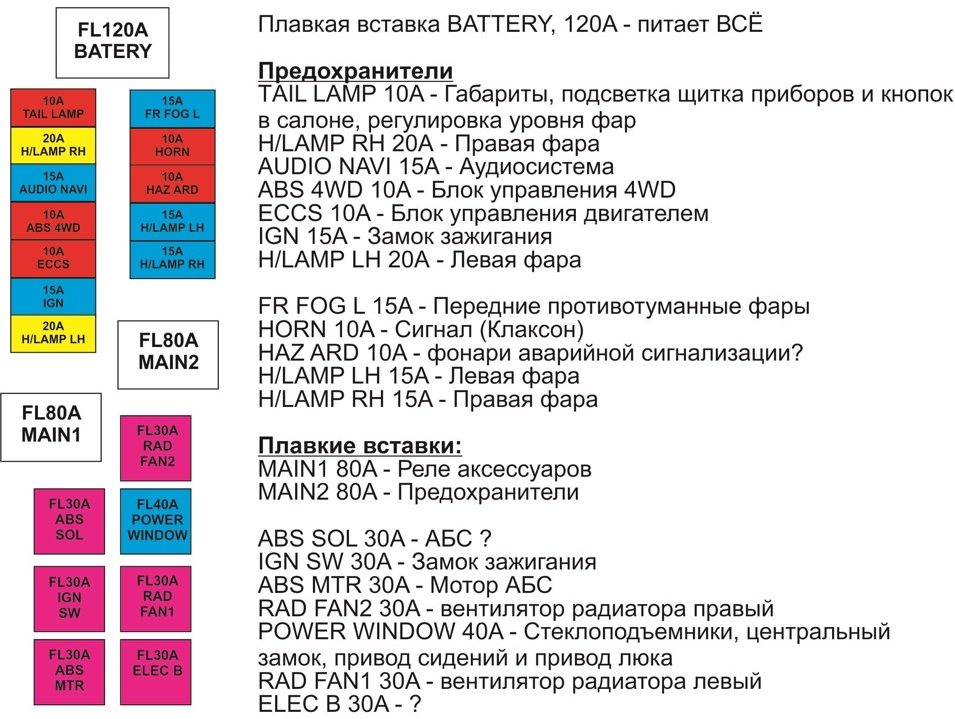

Вариант 1

Схема с расшифровкой

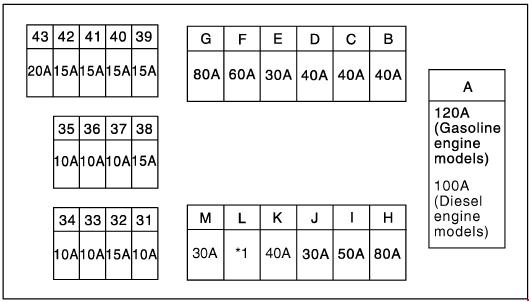

Вариант 2

Схема

Назначение

A	100/120А Генератор, блок предохранителей в моторном отсеке (предохранители: № B по G, 39 по 43)
B	40А Центральный замок, электропривод стеклоподъемников, люк, электропривод сидений
C	40А Вентилятора системы охлаждения
D	40А Вентилятора системы охлаждения
E	30А Очистители и омыватели фар
F	60А Свечи накаливания
G	80А Блок предохранителей в салоне
H	80А Система кондиционирования/ отопления, блок предохранителей в салоне (предохранители: № 18, 20, 23)
I	50А Система курсовой устойчивости (ESP)
J	30А Замок зажигания
K	40А ABS
L	30/40А ABS, ESP (30А с ESP, 40А без ESP)
M	—
31	10А Лампы наружного освещения, очистители и омыватели фар, предупреждающие устройства и индикаторы
32	15А Аудиосистема, навигационная система, телефон
33	10А Блок управления двигателем, противоугонная система
34	10А Генератор, противоугонная система
35	15А Указатели поворота
36	10А Задний противотуманный фонарь
37	10А ABS, система управления полным приводом (4WD)
38	—
39	15А Блок управления двигателем
40	15А Блок управления двигателем, лампы наружного освещения
41	15А Лампы наружного освещения, противотуманные фонари
42	15А Противотуманные фары
43	20А Блок управления двигателем, противоугонная система

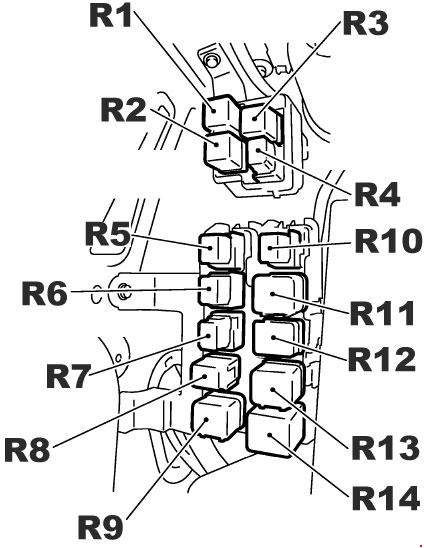

Блоки с реле

Схема

Обозначение

R1 Реле ламп
R2 Реле системы освещения в дневное время, левые (с системой освещения в дневное время)
R3 Реле системы освещения в дневное время, правые (с системой освещения в дневное время)
R4 Реле заднего противотуманного фонаря
R5 Реле передних противотуманных фар
R6 Реле запрещения запуска («Р»/»N»)
R7 Реле кондиционера
R8 Реле звукового сигнала
R9 Реле вентилятора системы охлаждения 1
R10 Реле блока управления дроссельной заслонкой
R11 Реле вентилятора системы охлаждения 3
R12 Реле системы полного привода
R13 Реле вентилятора системы охлаждения 2
R14 Реле омывателя фар

В отдельных комплектациях Nissan X-Trail T30 позиция реле под номером 14 может содержать предохранители: 10А — для заднего противотуманного фонаря, 15А — подогрев лобового стекла (зона дворников), 15А — блок управления двигателем и 20А — блок управления ксеноновыми фарами для оптимизации электрической системы.

Это полная информация по предохранителям и реле Nissan X-Trail T30. Если возникнут вопросы по замене или есть дополнения — оставляйте отзывы в комментариях.
