Nissan Wingroad — это универсальный грузопассажирский фургон, который завоевал популярность особенно на Дальнем Востоке России. В русском языке его часто называют «виноград» из-за фонетического сходства: ниссан вингроуд или ниссан вингроад. Модель также доступна на рынках Латинской Америки. Первое поколение Y10 выпускалось в 1996–1998 годах. Второе поколение Y11 производили с 1999 по 2005 год. Третье поколение Y12 появилось в 2006 году и поставлялось до 2018 года. В этой статье мы разберем расположение блоков предохранителей и реле в Nissan Wingroad, предоставим фото, схемы предохранителей Nissan Wingroad, описание их функций, а также укажем, какой предохранитель отвечает за прикуриватель в Nissan Wingroad.
Конфигурация блоков предохранителей может отличаться от описанной здесь. Рекомендуем проверять информацию на внутренней стороне крышки блока для точности.
Блок предохранителей в салоне Nissan Wingroad
Этот блок размещен справа от рулевой колонки, за бардачком. В нем также могут находиться реле Nissan Wingroad.
На обратной стороне защитной крышки часто приводится маркировка на японском языке с использованием иероглифов.

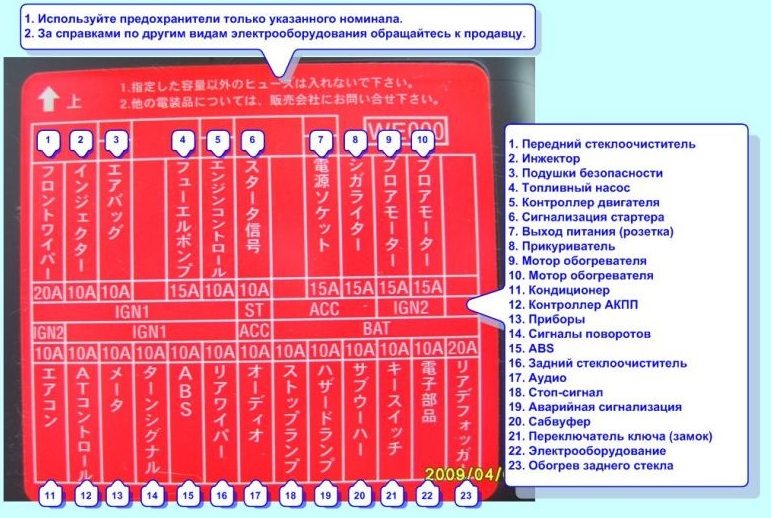

Вариант 1 схемы блока предохранителей в салоне
Схема предохранителей
Расшифровка элементов
Описание предохранителей Nissan Wingroad
- Стеклоочиститель
- Инжектор
- Подушки безопасности
- Топливный насос
- Контроллер двигателя
- Сигнализация стартера
- Выход питания (розетка)
- Прикуриватель
- Мотор отопителя
- Мотор отопителя
- Кондиционер
- Контроллер автоматической трансмиссии
- Приборы
- Сигналы поворота
- AVZ
- Задний стеклоочиститель
- Аудио
- Стоп-сигнал
- Аварийная сигнализация
- Сабвуфер
- Выключатель ключа (замок)
- Электрооборудование
- Обогрев заднего стекла
Предохранитель за прикуриватель в Nissan Wingroad — номер 8. Это ключевой элемент для диагностики проблем с розеткой.
Вариант 2
Таблица описания предохранителей
Для прикуривателя в этой конфигурации отвечает предохранитель №10 на 15А в блоке салона Nissan Wingroad.
Вариант 3
Схема блока
Полная расшифровка предохранителей
| 1 | 20A Обогреватель заднего стекла |
| 2 | 15A Фонари стоп сигнала |
| 3 | 15A Розетка |
| 4 | 15A Прикуриватель |
| 5 | 10А Фонари аварийной сигнализации |
| 6 | 10А Электронные компоненты |
| 8 | 10А Система управления двигателем |
| 9 | 10А Подушки безопасности |
| 10 | 10А Форсунки |
| 11 | 10А Электронные компоненты |
| 12 | 15А Бензонасос |
| 13 | 10А Стартер |
| 16 | 10А Система ABS / АБС |
| 17 | 20А Очиститель ветрового стекла |
| 18 | 10А Очиститель заднего стекла |
| 19 | 10А Сигнал поворота |
| 20 | 10А Комбинация приборов |
| 21 | 15А Двигатель нагнетателя кондиционера |
| 22 | |
| 23 | 23А Кондиционер |
| 24 | 10А Зеркала |
| 25 | 10А Магнитола |
Предохранитель для прикуривателя в варианте 3 — номер 4 на 15А. Это важно для ремонта электрики Nissan Wingroad.
Блоки под капотом в Nissan Wingroad
Основной блок предохранителей под капотом
Блок расположен вблизи аккумулятора. Для актуальной схемы предохранителей под капотом Nissan Wingroad обращайтесь к крышке блока.
Вариант 1
Схема блока
Функции предохранителей
| F/L-1 | 40A Система ABS |
| F/L-2 | 30A Вентилятор радиатора №2 |
| F/L-3 | 40A ABS |
| F/L-4 | 30A Стеклоподъемники |
| F/L-5 | 30A Вентилятор радиатора №1 |
| F/L-6 | 40/60A зажигание |
| F/L-8 | |
| F/L-9 | 80A Генератор |
| 31 | 15A Передние ПТФ |
| 32 | 10A Гудок / Сигнал |
| 33 | 15A Обогрев щеток стеклоочистителя |
| 34 | 15A Управления двигателем 2 |
| 35 | 15A Левая фара |
| 36 | 10A Освещение салона |
| 37 | 10A Зажигание |
| 38 | 15A Аудиосистема |
| 39 | 10A Управления двигателем 1 |
| 41 | 15A Правая фара |
| 42 | 10A Габариты |
Вариант 2

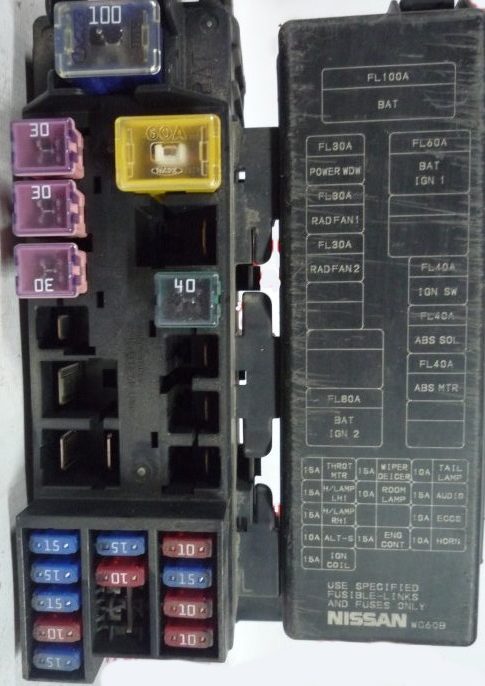

Вариант 2 схемы
Блок реле под капотом Nissan Wingroad
Этот блок реле расположен рядом с резервуаром для жидкости омывателя.
Фото-схема блока реле
Расшифровка реле на русском
- wiper deicer — реле стеклоочистителя
- fog lamp — реле противотуманных фар
- horn — реле сигнала
- head lamp RH — реле передних фар (правая сторона)
- air con — реле кондиционера
- rad fan2 — реле вентилятора системы охлаждения 2
- motor — реле мотора
- head lamp LH — реле передних фар (левая сторона)
- inhibit — реле зажигания
- rad fan1 — реле вентилятора системы охлаждения 1
Если у вас есть дополнения по предохранителям и реле Nissan Wingroad — делитесь в комментариях.
