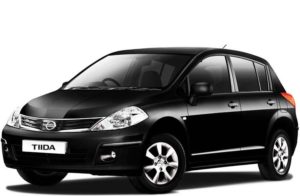

Nissan Tiida — это компактный автомобиль класса C. Первое поколение C11 производилось в 2004–2010 годах. Второе поколение C12 выпускалось с 2011 по 2014 год. С 2015 года и до сих пор доступно третье поколение C13. Из-за недостаточного спроса официальные поставки Nissan Tiida в Россию были остановлены. В этой статье вы найдете подробную информацию о расположении и назначении блоков предохранителей и реле в Nissan Tiida, включая фото, схемы, описания компонентов, а также данные о предохранителе прикуривателя Nissan Tiida, реле безопасности и других ключевых элементах электрической системы.
Всегда проверяйте функции предохранителей по схемам на внутренней стороне крышки блока.
В салоне

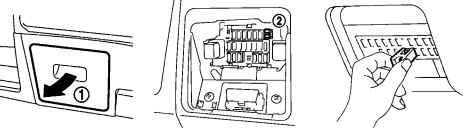

Блок предохранителей в интерьере размещен на приборной панели за крышкой со стороны водительского места.

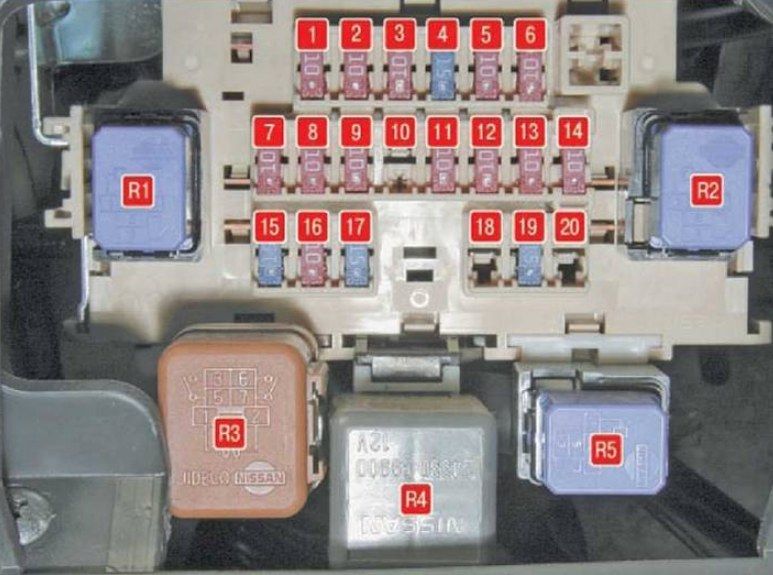

Вариант 1
Фото — схема
Описание предохранителей
| 1 | 10А Система пассивной безопасности |
| 2 | 10А Дополнительное оборудование салона |
| 3 | 10А Комбинация приборов |
| 4 | 15А Насос стеклоочистителя |
| 5 | 10А Обогрев боковых зеркал |
| 6 | 10А Электропривод зеркал, аудиосистема |
| 7 | 10А Стоп-сигналы |
| 8 | 10А Освещение интерьера |
| 9 | 10А Блок управления кузовной электроникой |
| 10 | Резерв |
| 11 | 10А Габариты правого заднего фонаря |
| 12 | 10А Габариты левого заднего фонаря |
| 13 | 10А Комбинация приборов |
| 14 | 10А Дополнительное оборудование салона |
| 15 | 15А Вентилятор охлаждения двигателя |
| 16 | 10А Система климат-контроля и вентиляции |
| 17 | 15А Вентилятор охлаждения двигателя |
| 18 | Резерв |
| 19 | 15А Розетка дополнительного оборудования (прикуриватель) |
| 20 | Резерв |
Предохранитель прикуривателя в Nissan Tiida — это номер 19 на 15А.
Назначение реле
- R1 — Реле вентилятора обогрева
- R2 — Дополнительное оборудование
- R3 — Реле (детали отсутствуют)
- R4 — Обогрев зеркал
- R5 — Иммобилизатор

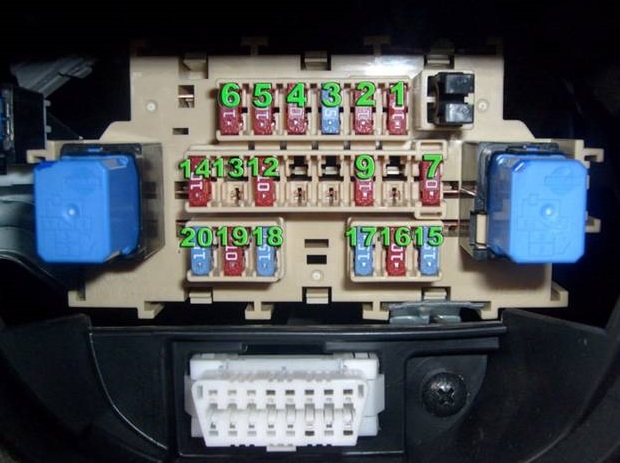

Вариант 2
Фото — схема
Обозначение
- 10A Аудиосистема, зеркала с электроприводом, NATS с чип-ключом
- 10A Обогрев заднего стекла и зеркал
- 15A Моторы омывателей стекол
- 10A Приборная панель
- 10A Электроника
- 10A Подушки безопасности
- 10A Электроника
- —
- 10A Освещение салона и багажника
- —
- —
- 10A Стоп-сигналы
- 10A Passive Entry (для чип-ключа)
- 10A Электроника
- 15A Розетка — прикуриватель
- 10A Подогрев сидений
- 15A Розетка в консоли и багажнике
- 15A Вентилятор климат-системы
- 10A Кондиционер
- 15A Вентилятор климат-системы
Предохранители прикуривателя Nissan Tiida — номера 15 и 17 по 15А.
Под капотом
В моторном отсеке, около аккумулятора, размещены два блока предохранителей и реле, дополнительный модуль реле, а на плюсовой клемме АКБ — мощные предохранители для высокой нагрузки.

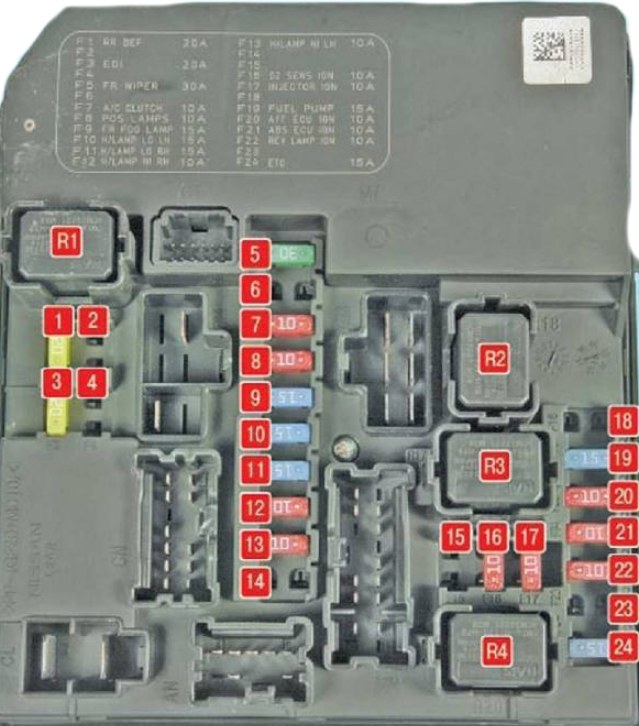

Монтажный блок
Вариант 1
Схема
Расшифровка
| 1 | 20А Обогрев задней двери |
| 2 | Резерв |
| 3 | 20А Модуль управления двигателем |
| 4 | Резерв |
| 5 | 30А Омыватель лобового стекла |
| 6 | Резерв |
| 7 | 10А Муфта компрессора кондиционера |
| 8 | 10А Освещение номерного знака |
| 9 | 15А Противотуманные фары Nissan Tiida (опционально) |
| 10 | 15А Ближний свет левой фары |
| 11 | 15А Ближний свет правой фары |
| 12 | 10А Дальний свет правой фары |
| 13 | 10А Дальний свет левой фары |
| 14 | Резерв |
| 15 | Резерв |
| 16 | 10А Датчики кислорода в выхлопе |
| 17 | 10 Система впрыска топлива |
| 18 | Резерв |
| 19 | 15А Топливный насос |
| 20 | 10А Датчики АКПП |
| 21 | 10А ABS |
| 22 | 10А Сигнал заднего хода |
| 23 | Резерв |
| 24 | 15А Дополнительная электрика |
| R1 | Реле обогрева заднего стекла |
| R2 | Реле вентилятора охлаждения |
| R3 | Реле вентилятора охлаждения |
| R4 | Реле зажигания |
Вариант 2
Схема
Описание
- 43 (10А) Дальний свет правой фары
- 44 (10А) Дальний свет левой фары
- 45 (10А) Кондиционер, подсветка аудио, правые габариты, регулировка фар
- 46 (10А) Парктроники, подсветка переключателей, дверей
- 48 (20А) Мотор стеклоочистителя
- 49 (15А) Ближний свет левой фары
- 50 (15А) Ближний свет правой фары
- 51 (10А) Компрессор кондиционера
- 55 (15А) Обогрев заднего стекла
- 56 (15А) Обогрев заднего стекла
- 57 (15А) Бензонасос (CH)
- 58 (10А) Системы АКПП
- 59 (10А) Модуль ABS
- 60 (10А) Дополнительная электрика
- 61 (20А) Клемма B+ IPDM, дроссельная заслонка (для CH)
- 62 (20А) Клеммы ECM/PW, BATT, катушки зажигания, ДПКВ, ДПРВ, EVAP, IVTC
- 63 (10А) Кислородные датчики
- 64 (10А) Инжекторы, впрыск топлива
- 65 (20А) Противотуманки спереди
- R1 — Реле обогрева заднего стекла
- R2 — Реле ECU двигателя
- R3 — Реле ближнего света
- R4 — Реле дальнего света
- R5 — Реле стартера
- R6 — Реле вентилятора 2 охлаждения
- R7 — Реле вентилятора 1 охлаждения
- R8 — Реле вентилятора 3 охлаждения
- R9 — Реле зажигания
Дополнительный блок предохранителей
Фото — схема
Назначение
| 1 | 10A Иммобилизатор |
| 2 | 10A Обогрев сидений |
| 3 | 10A Генератор |
| 4 | 10A Клааксон |
| 5 | 60/30/30A Электроусилитель руля, омыватель фар, ABS |
| 6 | 50A Электростеклоподъемники |
| 7 | Резерв |
| 8 | 15А Впрыск дизельного двигателя |
| 9 | 10А Дроссель |
| 10 | 15А Аудиосистема |
| 11 | 40/40/40А ABS, кузовная электроника, зажигание |
| 12 | Резерв |
| R1 | Реле сигнала |
Дополнительный блок реле
Расположен справа. Может вмещать до двух реле, таких как для стеклоочистителя или дневных огней. В базовой комплектации места могут быть свободны.
Предохранители на клемме АКБ
Схема
Обозначение
- 120А Электроусилитель руля, омыватель фар, ABS
- 60А ECU двигателя, реле дросселя, стеклоподъемники
- 80А Ближний и дальний свет фар
- 80А Иммобилизатор, обогрев сидений, генератор, сигнал
- 100А ABS, кузовная электроника, зажигание, электроусилитель, омыватель
Электрические схемы блоков предохранителей Nissan Tiida для поколения C13 различаются от описанных. Они близки к конфигурации второго поколения Nissan Note.
На нашем канале есть видео по этой теме. Рекомендуем посмотреть и подписаться.
Этот обзор можно расширить, поэтому будем благодарны за вашу информацию о блоках предохранителей в последнем поколении Nissan Tiida.
