Предохранители и реле Nissan Terrano

Nissan Terrano — популярный внедорожник, относящийся к классу SUV. До 2013 года этот автомобиль официально не импортировался в Россию, поэтому модели первого и второго поколений часто оснащены правым рулевой системой. С 2014 года началось производство третьего поколения на заводе в Подмосковье, и Nissan Terrano стал доступен на рынках СНГ. Современные версии собираются на платформе Renault Duster. В этой статье мы подробно разберем расположение блоков предохранителей и реле для всех трех поколений Nissan Terrano, предоставим фото, схемы с расшифровкой элементов, а также укажем предохранитель для прикуривателя и других ключевых систем.

Важно: кол-во предохранителей и реле в блоках варьируется в зависимости от комплектации и электроники вашего Nissan Terrano. Всегда проверяйте точные обозначения на крышке блока предохранителей для безопасности.

Поколения 1 и 2

Здесь описаны основные варианты блоков предохранителей и реле для Nissan Terrano, выпущенных до 2013 года, включая схемы и фото для диагностики и ремонта электрики.

Блок предохранителей в салоне

Расположен на приборной панели за пластиковой крышкой, рядом с рулевой колонкой.

Вариант 1

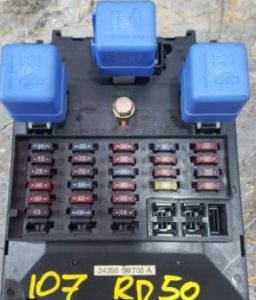

Фото блока предохранителей

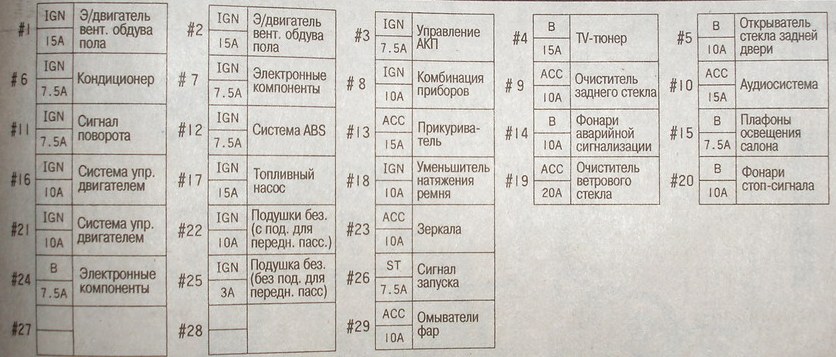

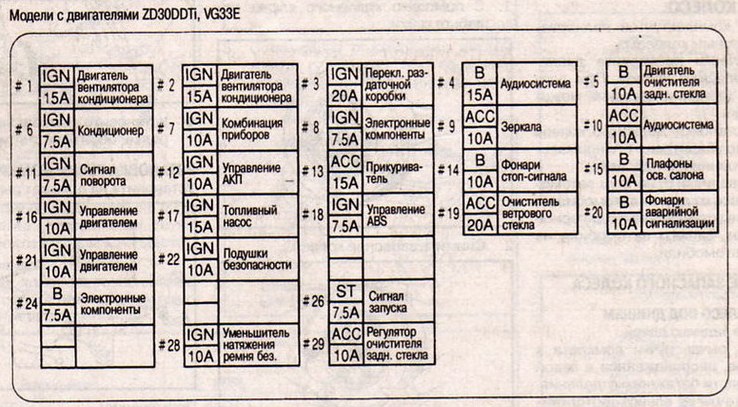

Расшифровка схема 1

Расшифровка схема 2

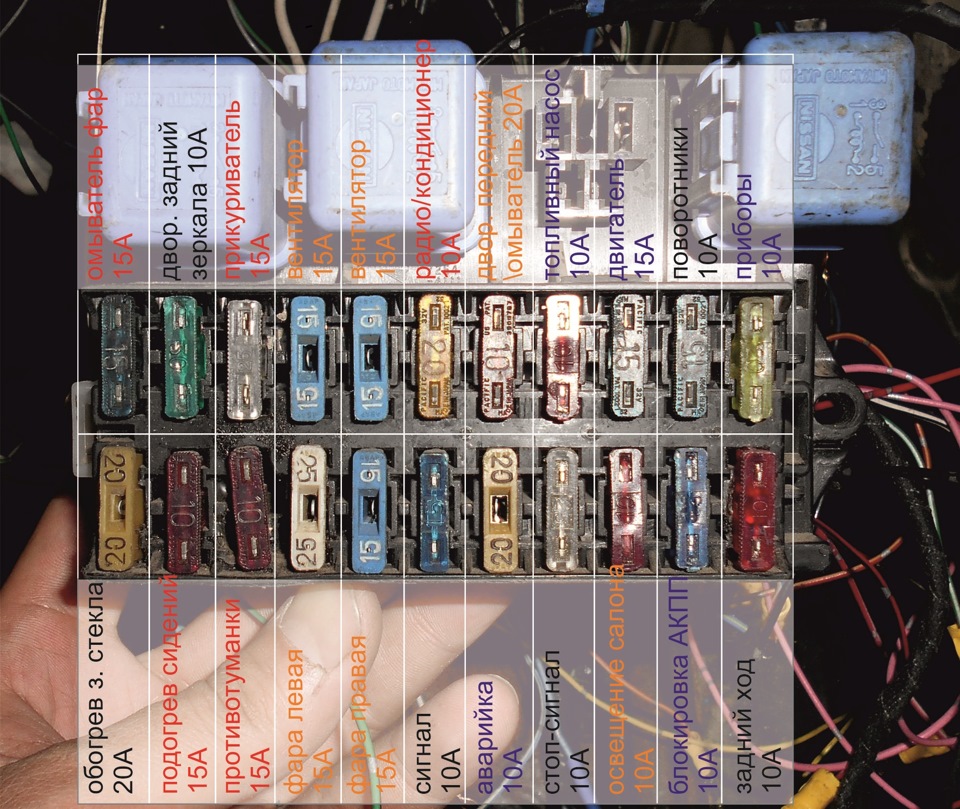

Вариант 2

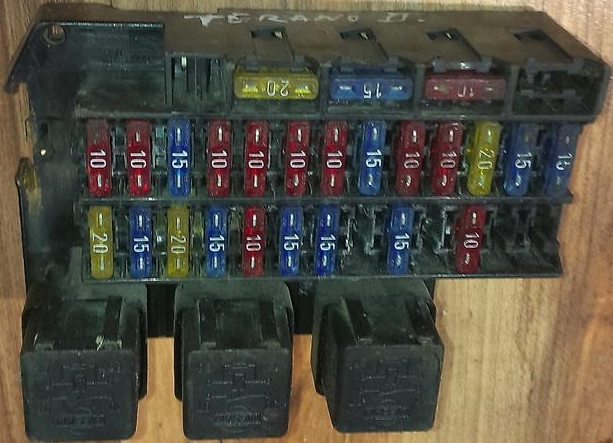

Фото и схема

Вариант 3

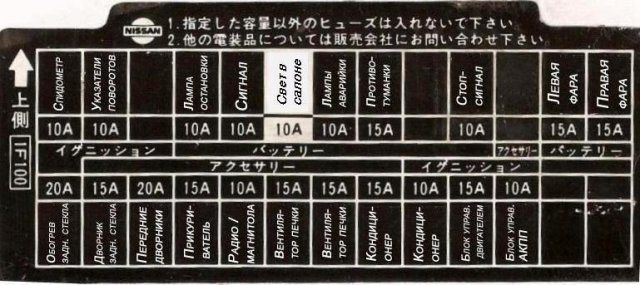

Фото блока

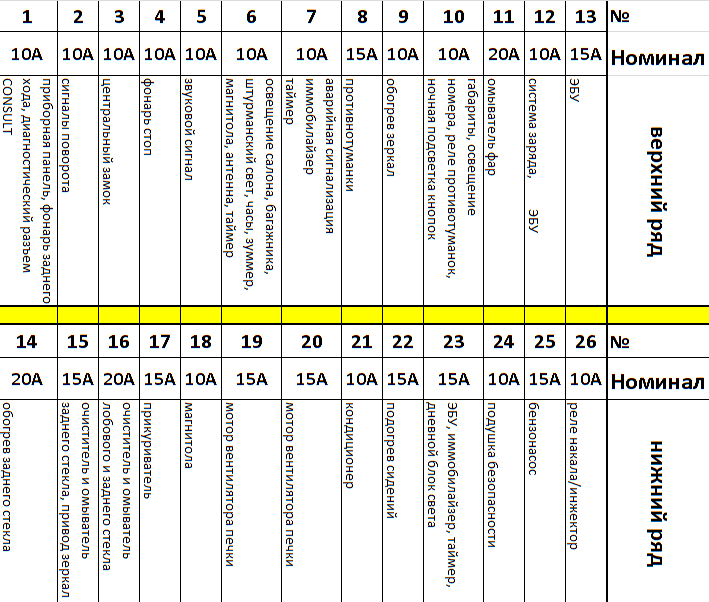

Расшифровка 1

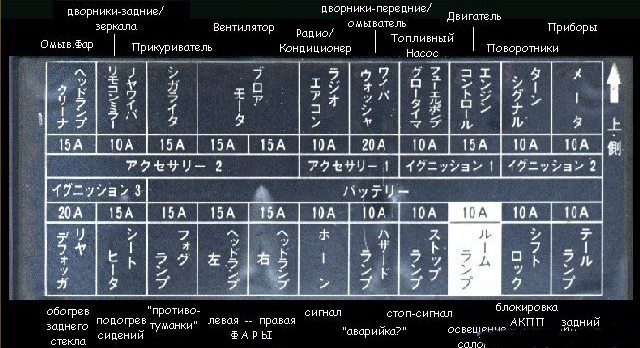

Расшифровка 2 (иероглифы)

Расшифровка 3

Блок предохранителей под капотом

Монтируется рядом с аккумулятором. Подробная схема и назначение указаны на крышке блока для Nissan Terrano.

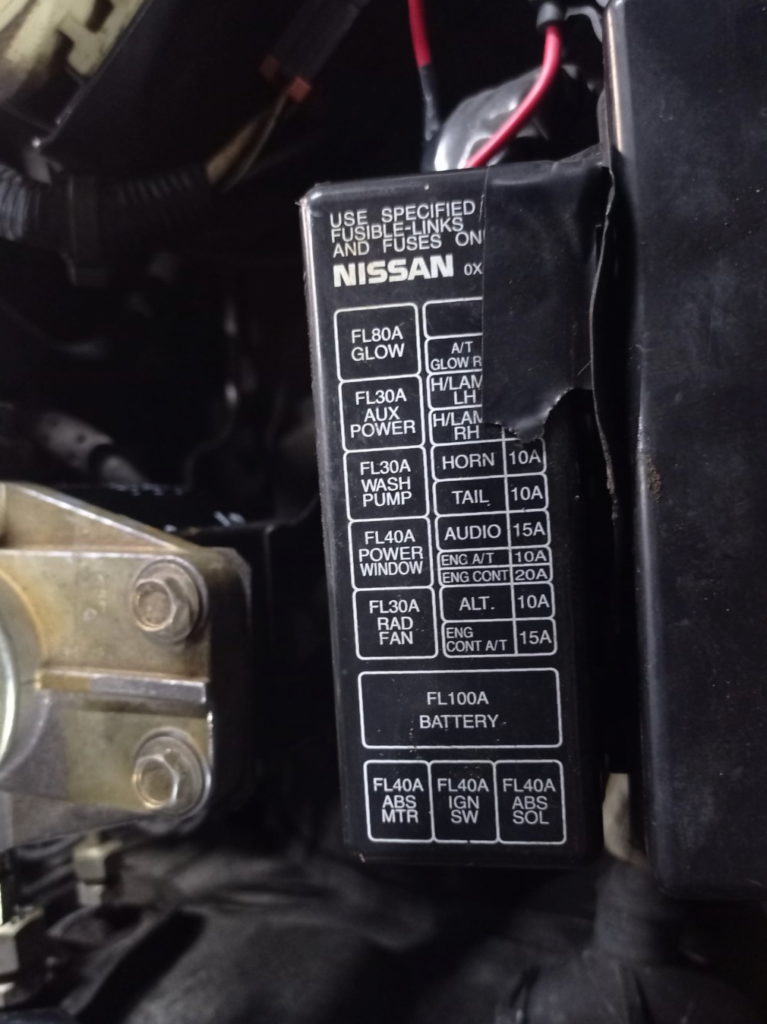

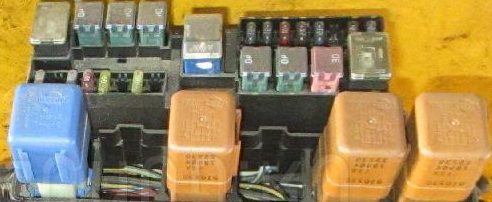

Пример фото

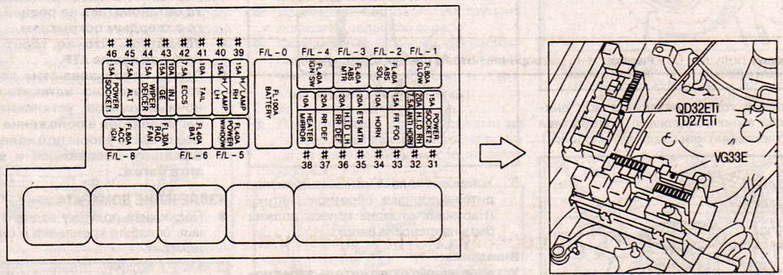

Схема блока

Расположение реле

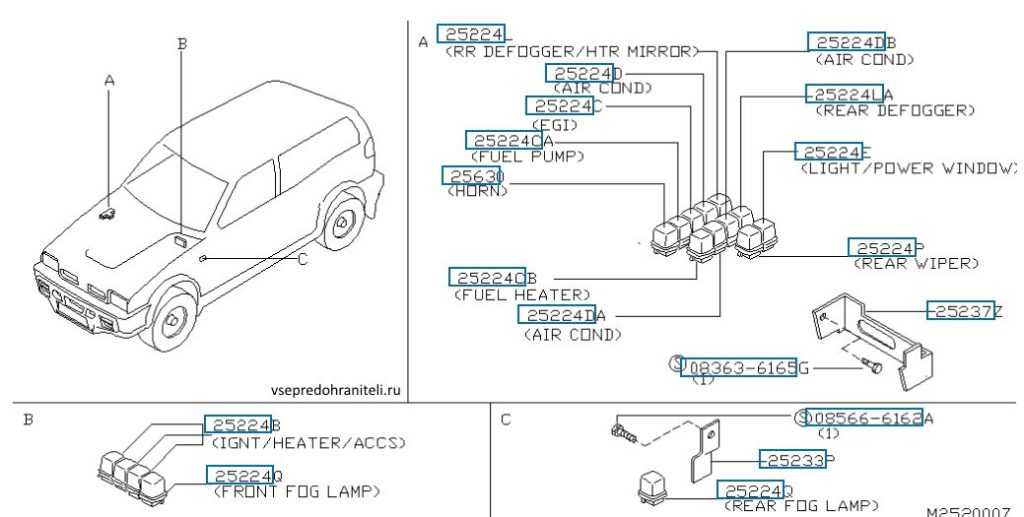

Реле для Nissan Terrano размещены в салоне и моторном отсеке. Приводим типичный пример расположения.

Третье поколение

Вариант 1

Блок под капотом

Устанавливается слева от двигателя, под пластиковой крышкой для удобного доступа.

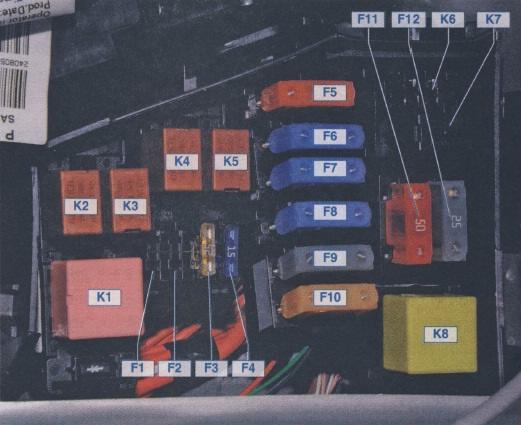

Общая схема и фото

Расшифровка предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Расшифровка реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

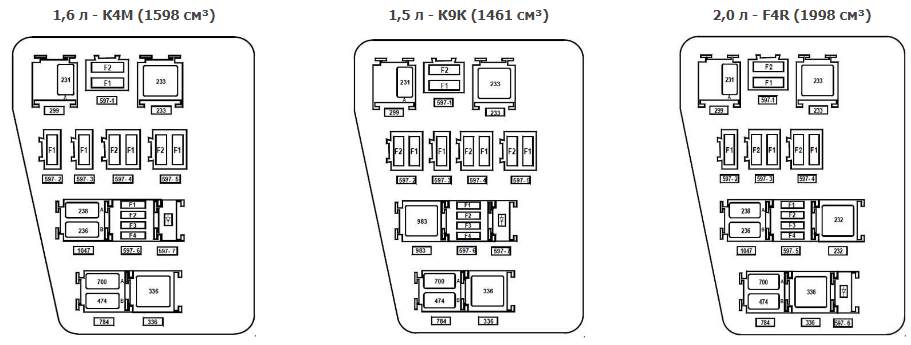

Для этого блока предохранителей Nissan Terrano возможны альтернативные конфигурации.

Полную расшифровку схем можно скачать по ссылке.

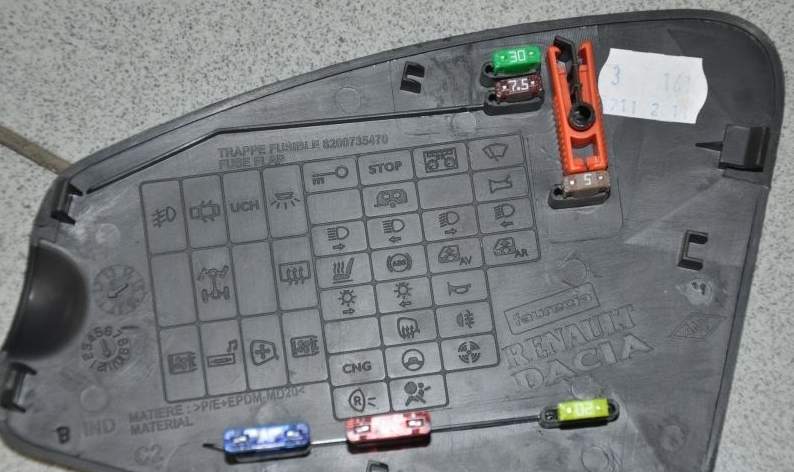

Блок предохранителей в салоне

Местоположение: на конце торпедо, за дверью водителя, под крышкой.

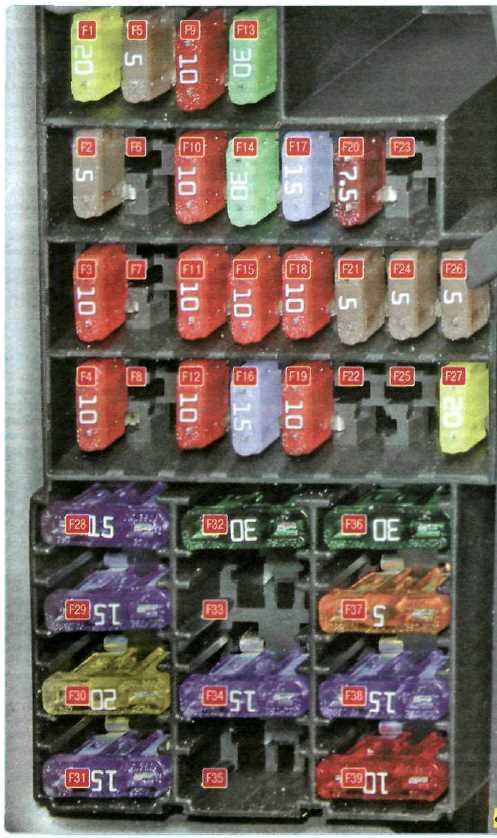

Схема блока

Расшифровка предохранителей

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Предохранитель прикуривателя в Nissan Terrano — номер 38.

Дополнительно: реле дополнительного обогревателя салона (1067–1068) может быть под противоугонной панелью, а реле обогрева заднего стекла (235) — под щитком приборов.

Вариант 2

Блок под капотом

Находится около АКБ, защищен крышкой от пыли и влаги.

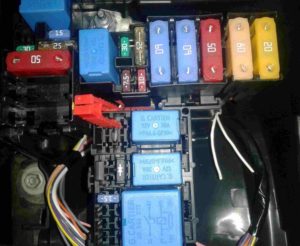

Фото блока

Схема предохранителей

Назначение предохранителей блока под капотом

Ef1	10A Противотуманные фары
Ef2	7.5A Блок управления электрооборудованием
Ef3	30A Обогреватель заднего стекла, обогреватели наружных зеркал
Ef4	25A Блок управления системой курсовой устойчивости
Ef5	60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41
Ef6	60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47
Ef7	50A Блок управления системой курсовой устойчивости
Ef8	80A Розетка в багажном отделении
Ef9	20A Резерв
Ef10	40A Обогрев ветрового стекла 1
Ef11	40A Обогрев ветрового стекла 2
Ef12	30A Стартер
Ef13	15A Резерв
Ef14	25A Электронная система управления двигателем
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электро вентилятор системы охлаждения
Ef17	40A Блок управления АКП
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз
Ef22	Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос
Ef23	Топливный насос

Назначение реле

Для блока под капотом в рестайлинге Nissan Terrano возможны модификации. Скачайте полную схему с описанием здесь.

Блок в салоне

Расположен на боковой стороне приборной панели со стороны водителя, за защитной крышкой.

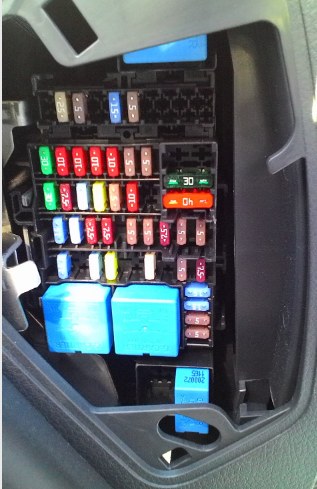

Фото блока предохранителей в салоне

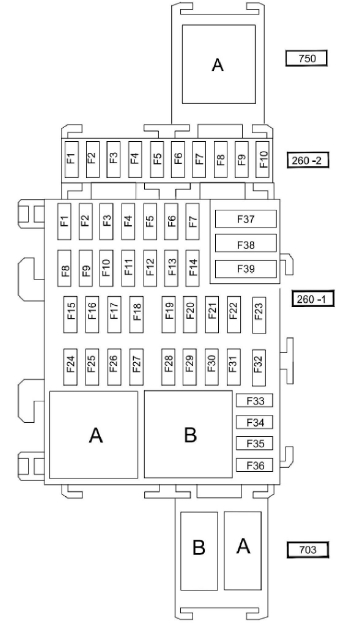

Схема

Распиновка предохранителей панели 260-2

1. Резерв
2. 25А — Блок управления электрооборудование, лева блок-фара, правая блок фара
3. 5А — Полноприводная трансмиссия (4WD)
4. Резерв / 15А Дополнительный блок управления электрооборудование
5. 15А Разъем для подключения дополнительного оборудования сзади (розетка)
6. 5А — Блок управления электрооборудование
7. Резерв
8. 7,5А — Нет данных
9. Резерв
10. Резерв
11. Реле А — Блокировка задних стклоподъемников

Распиновка предохранителей основной панели 260-1

1. 30А — Электрический стеклоподъемник передней двери
2. 10А — Дальний свет левой фары
3. 10А — Дальний свет правой фары
4. 10А — Ближний свет левой фары
5. 10А — Ближний свет правой фары
6. 5А — Задние фонари
7. 5А — Передние габаритные огни
8. 30А — Электрический стеклоподъемник задней двери
9. 7,5А — Задний противотуманный фонарь
10. 15А — Звуковой сигнал
11. 20А — Автоматическая блокировка дверей
12. 5А — Системы ABS — ESC, выключатель стоп-сигнала
13. 10А — Плафон освещения, освещение багажного отделения, освещение отделения для перчаток
14. Не используется
15. 15А — Стеклоочиститель ветрового стекла
16. 15А — Мультимедийная система
17. 7,5А — Лампы дневного света
18. 7,5А — Стоп-сигнал
19. 5А — Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне
20. 5А — Подушка безопасности
21. 7,5А — Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода
22. 5А — Усилитель рулевого управления
23. 5А — Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона
24. 15А — ЦЭКБС (центральный электронный коммутационный блок салона)
25. 5А — ЦЭКБС (центральный электронный коммутационный блок салона)
26. 15А — Указатели поворота
27. 20А — Подрулевые переключатели
28. 15А -Звуковой сигнал
29. 25А — Подрулевые переключатели
30. Не используется
31. 5А — Щиток приборов
32. 7,5А — Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров
33. 20А — Прикуриватель
34. 15А — Диагностический разъем и разъем для аудиосистемы
35. 5А — Зеркало заднего вида с подогревом
36. 5А — Наружные зеркала заднего вида с электроприводом
37. 30А — Центральный электронный коммутационный блок салона, стартер
38. 30А — Стеклоочиститель ветрового стекла
39. 40А — Вентиляция салона автомобиля
40. Реле А — Электро вентилятор климатической установки
41. Реле В — Обогрев зеркал

Предохранитель прикуривателя — номер 33 в этом варианте.

Реле 703: В — Резерв, А — Дополнительная розетка в багажном отделении

Мы также разместили видео-инструкцию на нашем YouTube-канале о блоках предохранителей Nissan Terrano. Просмотрите и подпишитесь для больше полезных советов по ремонту.

Если у вас есть дополнения или вопросы по схемам предохранителей и реле Nissan Terrano, оставляйте комментарии ниже.
