Nissan Sylphy B17 — это третье поколение компактного седана из линейки Sylphy, производившегося в 2012–2015 и 2017–2019 годах. В этой подробной статье вы найдете все о предохранителях и реле Nissan Sylphy B17: схемы блоков предохранителей, их точное расположение в автомобиле, фото-иллюстрации и инструкции по замене. Мы особенно акцентируем внимание на предохранителе прикуривателя, а также добавим ключевые слова для поиска, такие как «замена предохранителей Nissan Sylphy B17», «схема электрики Sylphy B17» и «диагностика реле в Nissan Sylphy».
Важно: назначение предохранителей и реле Nissan Sylphy B17 может варьироваться в зависимости от года выпуска, модификации и комплектации электросистемы вашего автомобиля.
Блок предохранителей в салоне Nissan Sylphy B17
Этот блок размещен за панелью приборов, с левой стороны в задней части торпедо, для удобного доступа к электрике салона.

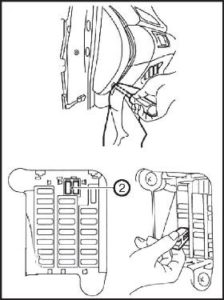

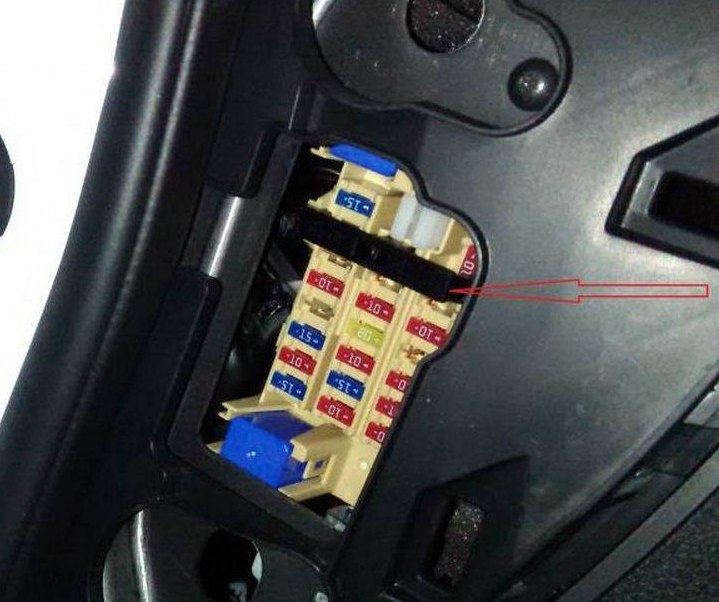

Иллюстрация доступа

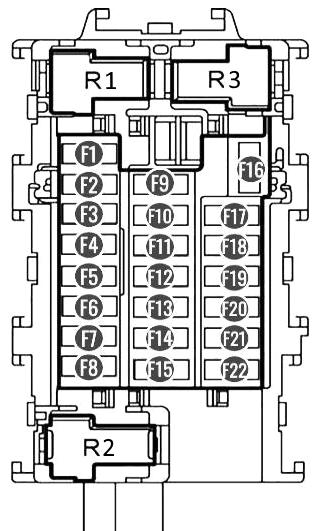

Схема расположения предохранителей
Расшифровка предохранителей салонного блока

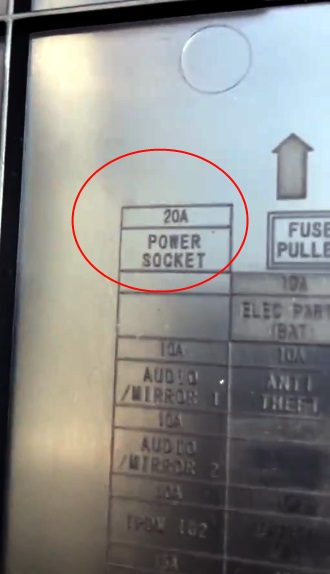

| F1 | 15A POWER SOCKET (CIGAR) — Прикуриватель, розетка питания |
| F2 | Пусто (резерв для дополнительных цепей) |
| F3 | 10A AUDIO MIRROR 1 — Аудиосистема, электрозеркала водительской стороны |
| F4 | 10A AUDIO MIRROR 2 — Аудиосистема, электрозеркала пассажирской стороны |
| F5 | 10A IPDM IG2 — Реле в моторном отсеке, зажигание |
| F6 | 15A BLOWER MOTOR — Вентилятор печки, система отопления салона |
| F7 | 10A A/C — Кондиционер, климат-контроль |
| F8 | 15A BLOWER MOTOR — Дополнительный вентилятор обогрева |
| F9 | 10A ELEC — Дополнительное электрооборудование салона |
| F10 | — |
| F11 | 10A METER — Панель приборов, комбинация |
| F12 | 20A TRAILER — Электрика прицепа, towing |
| F13 | 15A ROOM LAMP — Салонное освещение, подсветка |
| F14 | 10A HEATED SEATS — Подогрев передних сидений |
| F15 | 15A Push Eng Start — Бесключевой доступ и запуск двигателя |
| F16 | 10A HEATED MIRROR — Подогрев боковых зеркал |
| F17 | — |
| F18 | 10A METER — Дополнительная цепь приборов |
| F19 | 10A ELEC — Вспомогательное оборудование |
| F20 | 10A WASHER — Омыватель стекол, насос |
| F21 | 10A AIR BAG — Система подушек безопасности |
Реле в салонном блоке Nissan Sylphy B17
- Реле электрооборудования салона
- Реле вентилятора отопителя
- —
Всегда проверяйте назначение элементов по схеме на внутренней стороне крышки блока предохранителей для вашей модели.
Для наглядной демонстрации доступа и замены предохранителя прикуривателя в Nissan Sylphy B17 рекомендуем просмотреть это видео-инструкцию.
Блоки предохранителей под капотом Nissan Sylphy B17

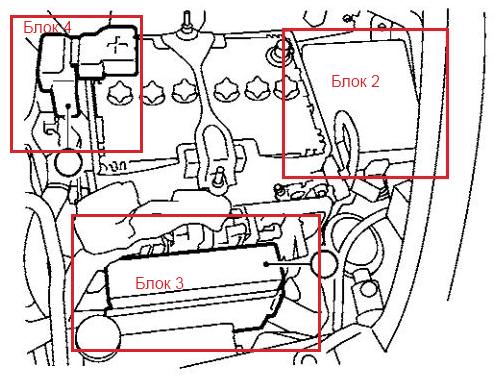

Общая схема расположения
Основной блок предохранителей и реле под капотом

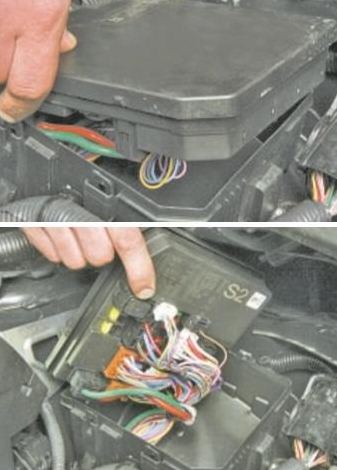

На схемах отмечен номером 2. Этот блок установлен на краю моторного отсека Nissan Sylphy B17. Чтобы добраться до него, снимите воздухозаборник (рукав воздушного фильтра).

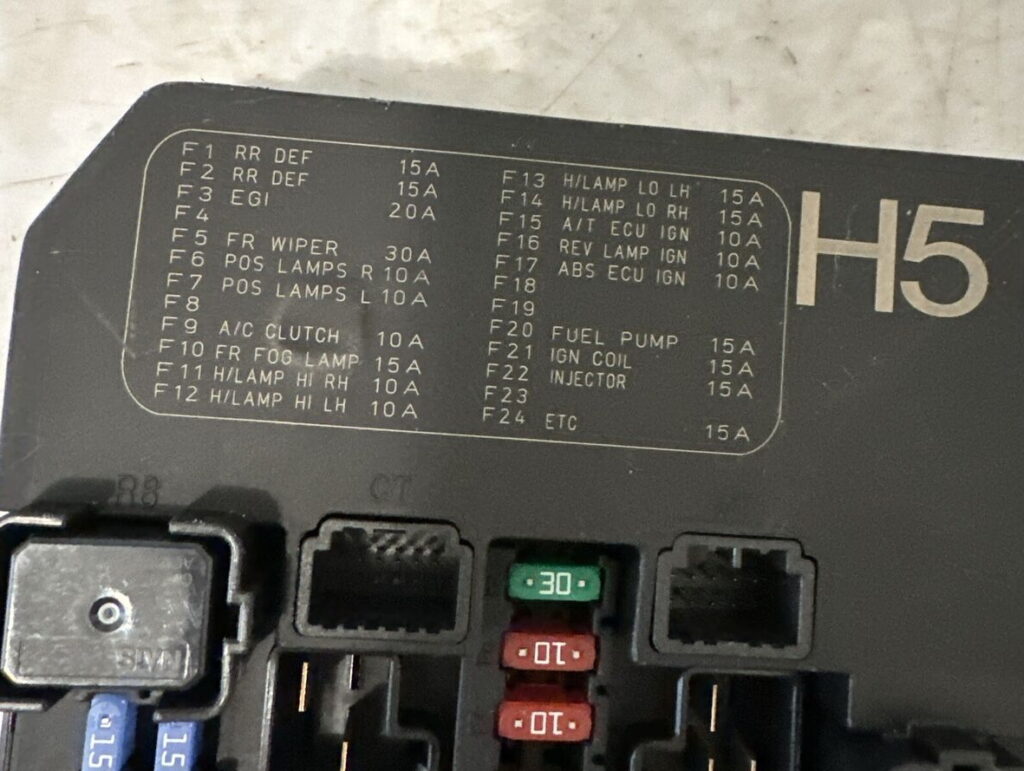

Пример маркировки на крышке блока предохранителей.

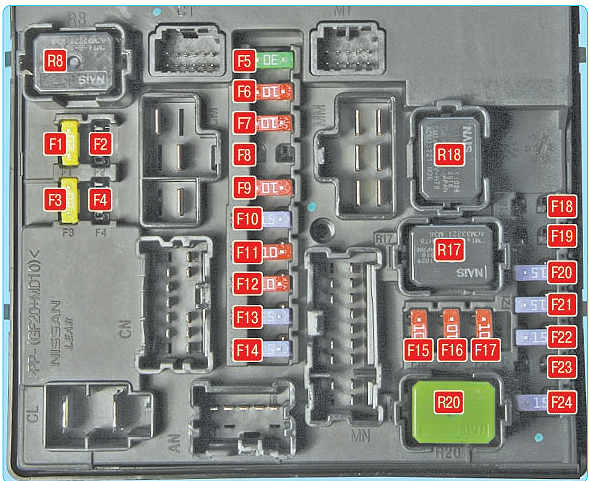

Схема блока под капотом
Назначение предохранителей в моторном блоке
| F1 | 20А Обогрев заднего стекла, зеркал заднего вида |
| F2 | Не используется (резерв) |
| F3 | 20А ECU двигателя, система управления |
| F4 | Не используется |
| F5 | 30А Дворники, стеклоочиститель |
| F6 | 10А Правые габаритные огни |
| F7 | 10А Левые габаритные огни |
| F8 | Не используется |
| F9 | 10А Компрессор кондиционера |
| F10 | 15А Противотуманки |
| F11 | 10А Дальний свет правой фары |
| F12 | 10А Дальний свет левой фары |
| F13 | 15А Ближний свет левой фары |
| F14 | 15А Ближний свет правой фары |
| F15 | 10А Дополнительная цепь ECU двигателя |
| F16 | 10А Фары заднего хода |
| F17 | 10А ABS, антиблокировка тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос, fuel pump |
| F21 | 15А Зажигание, ignition coils |
| F22 | 15А Система впрыска топлива |
| F23 | Не используется |
| F24 | 15А (ETC) — Электроусилитель руля, дополнительное оборудование |
Расположение и назначение реле
- R8 Реле обогрева заднего стекла
- R17 Реле низкой скорости вентилятора охлаждения
- R18 Реле высокой скорости вентилятора охлаждения
- R20 Реле зажигания
Дополнительный блок предохранителей
Отмечен номером 3 на схеме. Доступ к предохранителям обеспечивается отжимом фиксатора на корпусе ECM (электронного блока управления двигателем). Схема расположения всегда указана на внутренней стороне крышки для точной идентификации.

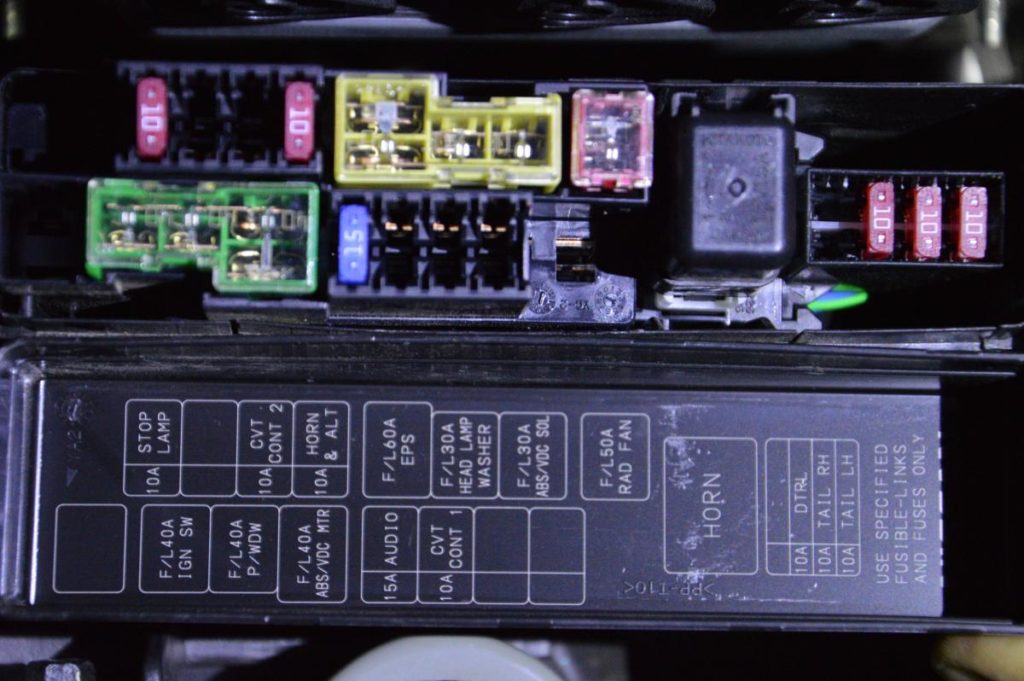

Фото блока
Расшифровка элементов
| 10 А | STOP LAMP — Стоп-сигналы, тормозные огни |
| 10 А | DTRL- Дроссельная заслонка, throttle body |
| 10 А | CVT CONT 2 — Контроль вариатора, трансмиссия |
| 10 А | HORN & ALT — Клаксон, генератор |
| 60 А | F/L60A EPS — Электроусилитель руля |
| 30 А | F/L30A HEAD LAMP WASHER — Омыватель фар |
| 30 А | F/L30A ABS/VDC Sol — ABS, блокировка дифференциала |
| 50 А (40 А) | F/L50A RAD FAN — Вентилятор радиатора охлаждения |
| — | Пусто (резерв) |
| 40 А | F/L40A IGN SW — Система зажигания |
| 40 А | F/L40A WDW — Стеклоподъемники |
| 40 А | F/L40A ABS/VDC MTR — ABS мотор, кузовная электрика |
| 15 А | AUDIO — Аудиосистема, радио |
| 10 А | CVT CONT 1 — Управление CVT |
| 15 А | BOSE — Премиум-аудио Bose (опционально) |
| 15 А | BOSE — Дополнительная цепь Bose (опционально) |
| — | Пусто (резерв) |
| 10 А | DTRL — Дроссельный узел |
| 10 А | TAIL RH — Правые габариты |
| 10 А | TAIL LH — Левые габариты |
| — | HORN — Реле клаксона |

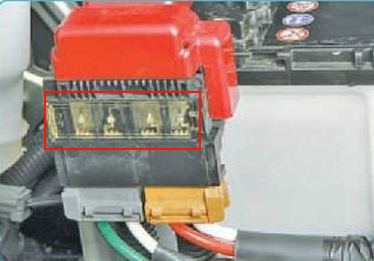

Блок силовых предохранителей в Nissan Sylphy B17
Расположен на положительной клемме аккумулятора и состоит из мощных плавких предохранителей (fuse links), защищающих основные цепи салонного и моторного блоков. На схемах — номер 4. При полном отключении электрики начните диагностику именно здесь для проверки силовых цепей.
