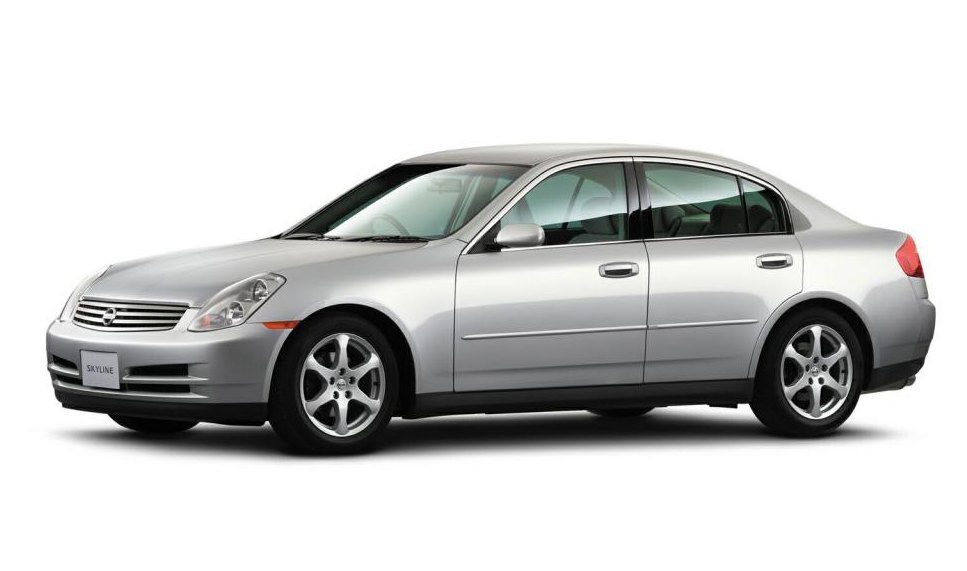

Автомобиль Nissan Skyline существует в 13 поколениях, начиная с 1957 года. В Соединенных Штатах последние экземпляры предлагались под маркой Infiniti G. Одиннадцатое поколение, известное как V35, выпускалось в период с 2000 по 2005 год. С 2006 года его заменило двенадцатое поколение V36. В этой статье мы детально разберем блоки предохранителей и реле для Nissan Skyline V35 и V36, укажем их точное расположение, предоставим снимки, схемы и расшифровку компонентов, чтобы помочь с ремонтом и диагностикой электрики Nissan Skyline предохранители, реле Skyline V35 V36.
V35
Блок в салоне
Этот блок размещен в области ног водителя, скрыт за защитной панелью.

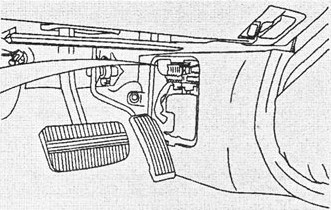

Расположение

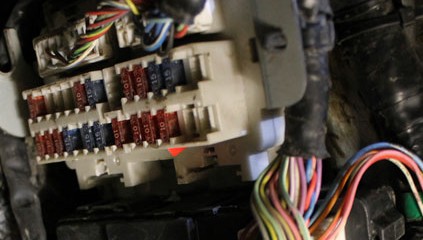

Фотография

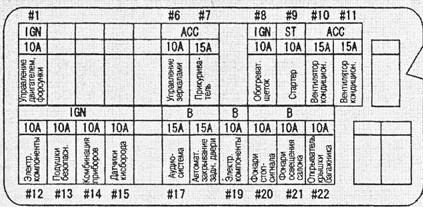

Таблица с описанием
Предохранитель под номером 7 на 15A отвечает за прикуриватель в Nissan Skyline V35.

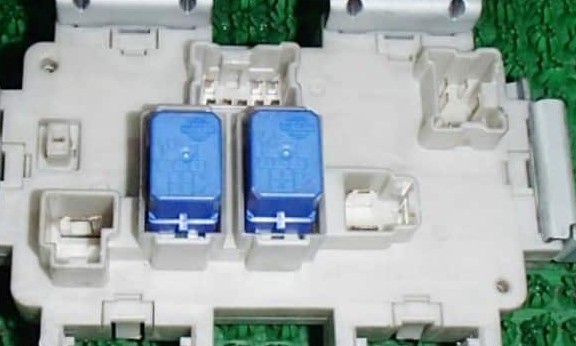

На задней панели блока часто размещены дополнительные реле, важные для электрической системы.
Блоки под капотом

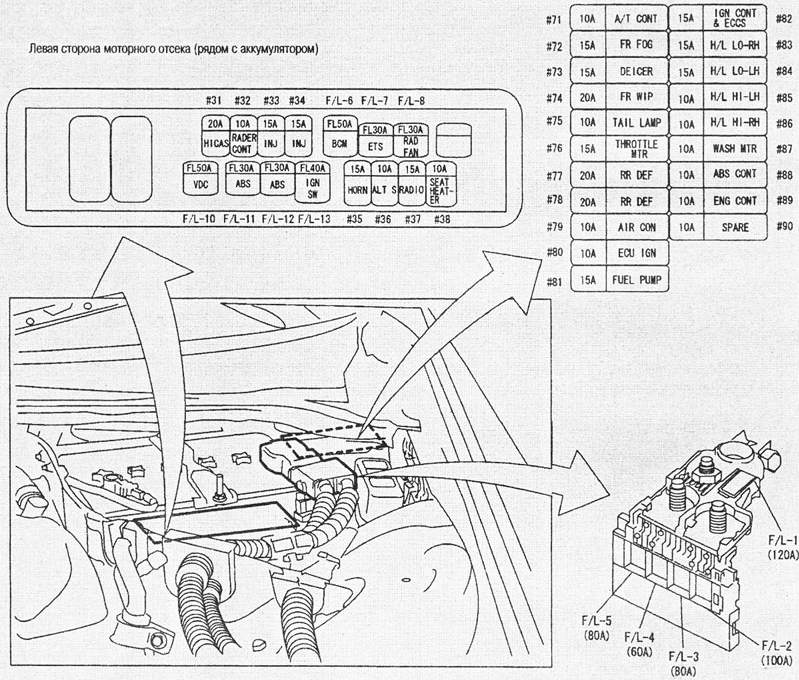

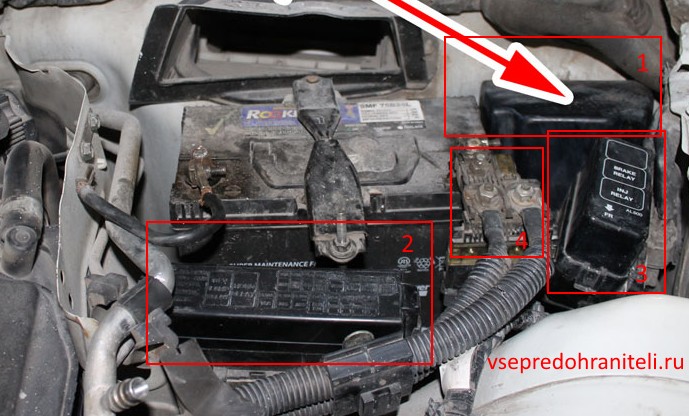

Расположение
- Основной монтажный блок с предохранителями и реле для Nissan Skyline V35
- Дополнительный блок предохранителей
- Отдельный блок реле
- Мощный блок предохранителей на аккумуляторе

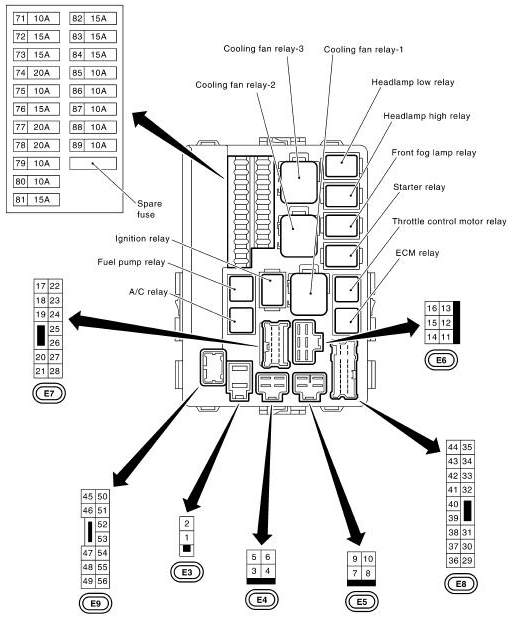

Схема

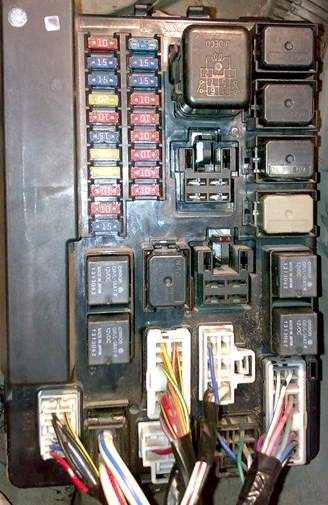

Фотография монтажного блока
Описание реле

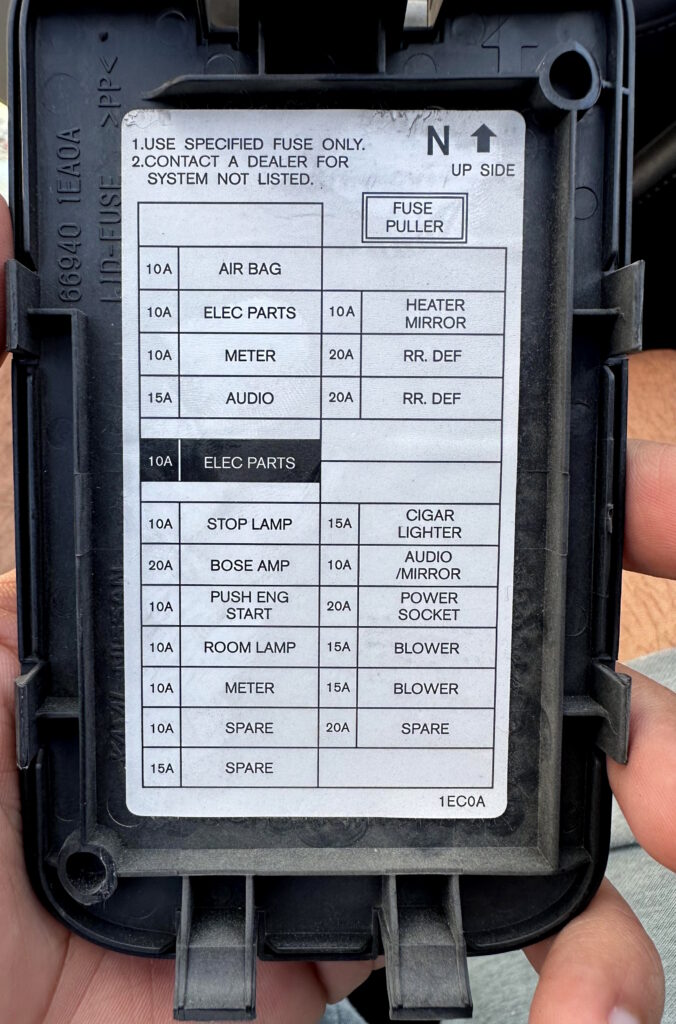

Всегда проверяйте функции элементов по схемам на крышке блока для Nissan Skyline V35.
При необходимости перевода английских обозначений на русский язык, ниже приведена расшифровка ключевых терминов для блоков предохранителей Skyline V35.
V36
Местоположение блоков предохранителей и реле в V36 очень похоже на V35, с минимальными отличиями в конфигурации.
Блок в салоне
В интерьере Nissan Skyline V36 блок предохранителей и реле расположен под торпедо, на левой стойке у водителя, защищен крышкой.
Проверяйте функции предохранителей и реле по схемам на крышке блока для Skyline V36.
Схема
Описание
| 1 | 10A Блок управления ремнями безопасности для предаварийной сигнализации |
| 2 | 10A Блок датчиков диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 3 | 10A Электродвигатель регулировки фар (правый/левый), блок управления камерой, реле блокировки селектора, выключатель тормоза системы автоматического круиз-контроля (ASCD), выключатель тормоза системы интеллектуального круиз-контроля (ICC), блок управления адаптивным передним освещением (AFS), выключатель AFS, разъем передачи данных, унифицированный усилитель приборной панели и кондиционера, реле подогрева сидений, блок управления аудио- и видеосистемой, телефонный адаптер, компрессор, автоматическое затемнение салонного зеркала, блок управления системой активного рулевого управления (4WAS) спереди, блок управления сонара, ионизатор, датчик выхлопных газов/наружного запаха, реле сиденья с климат-контролем |
| 4 | 10A Комбинация приборов, реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач) |
| 5 | 15A BOSE Усилитель |
| 6 | 10A Разъем для ключа, интеллектуальный зуммер предупреждения о ключе, разъем передачи данных, усилитель кондиционера Unified Panel, часы, автоматическое затемнение внутреннего зеркала, датчик света и дождя, зуммер предупреждения о неисправностях крыши |
| 7 | 10A Выключатель стоп-сигнала, блок управления кузовным оборудованием (BCM), реле удержания тормоза интеллектуального круиз-контроля |
| 8 | 15A Усилитель BOSE |
| 9 | 10A Разъем для ключа, кнопочный выключатель зажигания, выключатель блокировки сцепления (механическая коробка передач) |
| 10 | 10A Блок управления кузовным оборудованием (BCM), переключатель памяти положения сиденья, блок управления автоматическим позиционированием привода, блок управления сиденьем водителя |
| 11 | 10A Комбинация приборов, усилитель кондиционера Unified Panel, блок управления полным приводом |
| 12 | Не используется |
| 13 | 10A Обогрев зеркал |
| 14 | 20A Обогрев заднего стекла; |
| Кабриолет: блок управления складным жестким верхом | |
| 15 | 20A Обогрев заднего стекла; |
| Кабриолет: блок управления складным жёстким верхом | |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 15A 2006-2011: Прикуриватель |
| 19 | 10A Комбинированный прибор, унифицированный прибор и усилитель кондиционера, дисплей, многофункциональный переключатель, блок управления аудио- и видеосистемой, модуль управления кузовом (BCM), телефонный адаптер, блок управления камерой, переключатель дистанционного управления зеркалом заднего вида, тюнер спутникового радио, CD-чейнджер, блок управления сонаром, кнопка отключения сонара |
| 20 | 15A 2006-2009 (15A): Розетка питания на консоли; |
| 20A 2010-2013 (20A): Прикуриватель, розетка питания на консоли | |
| 21 | 15A Электродвигатель вентилятора |
| 22 | 15A Электродвигатель вентилятора |
| Реле | |
| R1 | Зажигание |
| R2 | Обогреватель заднего стекла |
| R3 | Аксессуар |
| R4 | Передний вентилятор |
Прикуриватель в Skyline V36 защищен предохранителями 18 и 20 по 20A для надежной работы электрики.
Блоки под капотом
В двигательном отсеке Nissan Skyline V36, за аккумулятором со стороны пассажира, установлено до трех блоков предохранителей для различных систем.
Блок предохранителей 1
Расположение
Фото — пример
Схема
Обозначение
| 31 | 15A Реле звукового сигнала №1 |
| 32 | 10A Генератор |
| 33 | 10A Блок управления полным приводом |
| 34 | 15A Блок управления аудиосистемой, аудио- и видеосистемой, сабвуфер, блок управления камерой, телефонный адаптер, спутниковый радио тюнер, CD-чейнджер |
| 35 | 15A Реле подогрева сидений, реле климат-контроля сидений (кабриолет) |
| 36 | 10A Модуль управления коробкой передач (TCM) |
| 37 | 2006-2010 (20A): Реле заднего электродвигателя системы активного управления всеми четырьмя колесами (4WAS); |
| Кабриолет (15A): Реле климат-контроля сидений | |
| 38 | 10A Реле звукового сигнала №2 |
| F | 50 А Реле вентилятора системы охлаждения |
| G | 30 А Блок управления ремнями безопасности до столкновения |
| H | 30 А Реле зажигания (предохранители: «2», «3», «4») |
| I | 2006-2010 (40 А): Блок управления системой активного рулевого управления на 4 колеса (4WAS) спереди; |
| Кабриолет (50 А): Гидравлический блок | |
| J | Не используется |
| K | 40 А Блок управления кузовом (BCM), автоматический выключатель (блок управления системой позиционирования привода, сиденье с электроприводом) |
| L | 30 А АБС |
| M | 50 А АБС |
| N | 50 А Реле электродвигателя привода системы изменения положения клапанов (VVEL) |
| O | 30 А Кабриолет: Блок полки для багажа, блок управления складным жестким верхом, блок управления закрыванием багажника |
| Реле | |
| R1 | Звуковой сигнал №1 |
| R2 | Блокировка переключения передач |
Блок предохранителей 2
Этот блок установлен сбоку от аккумулятора в моторном отсеке Skyline V36.
Схема с крышки
Схема
Назначение
| 41 | 15A Реле топливного насоса |
| 42 | 10A Реле вентилятора системы охлаждения |
| 43 | 10A Модуль управления коробкой передач (TCM), переключатель режима движения по снегу, переключатель положения «Парковка/Нейтраль» |
| 44 | 10A Форсунки, модуль управления двигателем (ECM), модуль управления кузовным оборудованием (BCM) |
| 45 | 10A ABS, интегрированный блок датчиков интеллектуального круиз-контроля (ICC), датчик угла поворота рулевого колеса, датчик рыскания/бокового перегрузки, блок управления усилителем рулевого управления, блок управления полным приводом, главный блок управления системой активного рулевого управления (4WAS) |
| 46 | 15A Датчики соотношения воздух-топливо, подогреваемые кислородные датчики |
| 47 | 10A Насос стеклоомывателя |
| 48 | 10A 2006-2011: Реле блокировки рулевого управления; |
| 2014-2015 (Q40): Реле кондиционера | |
| 49 | 2006-2013 (10A): Реле кондиционера; |
| 2014-2015 (Q40) (15A): Модуль управления двигателем (ECM), реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления фазами впускных клапанов, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, клапан управления вентиляцией адсорбера EVAP), модуль управления клапанами изменения фаз и подъема (VVEL). | |
| 50 | 15A 2006-2013: Модуль управления двигателем (ECM), реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления фазами впускных клапанов, электромагнитный замедлитель управления фазами выпускных клапанов, модуль управления двигателем, датчик массового расхода воздуха, электромагнитный клапан управления объемом продувки адсорбера EVAP, клапан управления вентиляцией адсорбера EVAP), модуль управления клапанами изменения фаз и подъема (VVEL). |
| 2014–2015 (Q40): Реле электродвигателя привода дроссельной заслонки | |
| 51 | 15A 2006–2013: Реле электродвигателя привода дроссельной заслонки |
| 52 | 10A 2006–2013: Передний комбинированный фонарь; |
| 2014–2015 (Q40): Задний комбинированный фонарь, фонарь подсветки номерного знака, фонарь карты, выключатель VDC, выключатель открывания крышки багажника, комбинированный переключатель (спиральный кабель), часы, многофункциональный переключатель, блок управления аудио- и видеосистемой, лампа подсветки вещевого ящика, селектор передач АКП, выключатель подогрева сидений (со стороны водителя/пассажира), переключатель режима «Снег», переключатель дистанционного управления зеркалами заднего вида. | |
| 53 | 10A 2006–2013: Задний комбинированный фонарь, фонарь подсветки номерного знака, фонарь карты, выключатель VDC, выключатель открывания крышки багажника, выключатель адаптивной системы переднего освещения (AFS), комбинированный переключатель (спиральный кабель), часы, многофункциональный переключатель, блок управления аудио- и видеосистемой, лампа подсветки вещевого ящика, гнездо прикуривателя, селектор передач АКП, выключатель подогрева сидений (со стороны водителя/пассажира), переключатель режима «Снег», переключатель дистанционного управления зеркалами заднего вида, выключатель отключения сонара, выключатель открывания/закрывания крыши, климат-контроль. Управляемый переключатель на сиденье; |
| 2014–2015 (Q40): Левая фара (дальний свет) | |
| 54 | 10A 2006–2013: Левая фара (дальний свет); |
| 2014–2015 (Q40): Правая фара (дальний свет) | |
| 55 | 10A 2006–2013 (10A): Правая фара (дальний свет); |
| 2014–2015 (Q40) (15A): Левая фара (ближний свет) | |
| 56 | 15A 2006–2013: Левая фара (ближний свет); |
| 2014–2015 (Q40): Правая фара (ближний свет) | |
| 57 | 15A 2006–2013: Правая фара (ближний свет); |
| 2014–2015 (Q40): Реле передних противотуманных фар | |
| 58 | 15A 2006–2013: Реле передних противотуманных фар |
| 59 | 10A 2011–2013 (10A): Реле дневных ходовых огней; |
| 2014–2015 (Q40) (30A): Реле переднего стеклоочистителя | |
| 60 | 30A 2006–2013: Реле переднего стеклоочистителя |
Блок предохранителей 3
Высоковольтный блок предохранителей V36 монтируется непосредственно на плюсовой клемме аккумулятора для основных цепей.
Схема
Расшифровка
- A — Генератор 140 А, предохранители: «B», «C»
- B — Предохранители 100 А: «F», «H», «I», «K», «L», «M», «31», «32», «33», «34», «35», «36», «37», «38»
- C — Реле зажигания 80 А (предохранители: «41», «42», «43», «44», «45», «46», «47»), предохранители: «48», «50», «51»
- D — Реле дальнего света фар 60 А (предохранители: «54», «55»), реле ближнего света фар (предохранители: «56», «57»), реле задних фонарей (предохранители: «52», «53»), предохранители: «58»
- E — Вспомогательное реле 80 А (предохранители: «18», «19», «20»), реле обогрева заднего стекла (предохранители: «13», «14», «15»), реле вентилятора (предохранители: «21», «22»), предохранители: «5», «6», «7», «9», «10», «11»
