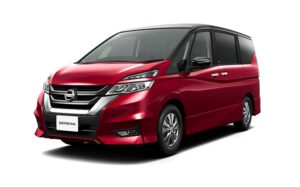

Nissan Serena C27 – это пятое поколение популярного минивэна Serena, выпускавшегося в период с 2017 по 2023 год. В ходе производства модель пережила обновление в виде фейслифта. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Nissan Serena C27, включая схемы, фото расположения и примеры. Особое внимание уделим предохранителю, отвечающему за розетку прикуривателя и другие электрические цепи, такие как USB-порты, освещение и системы безопасности.
Функции предохранителей и реле в Nissan Serena C27 могут варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего автомобиля.

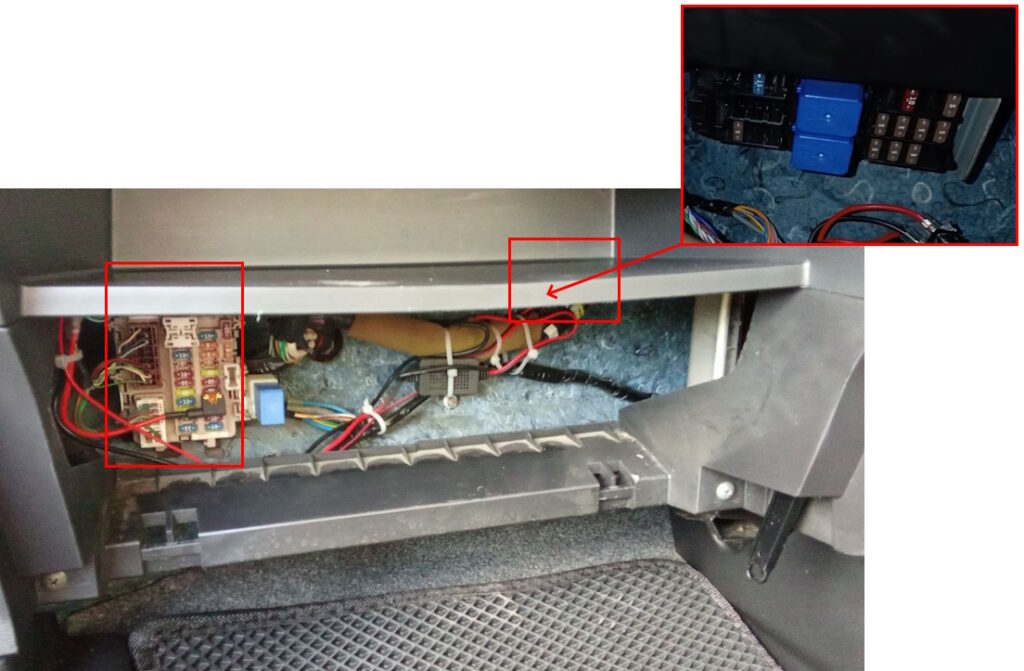

Расположение блоков в салоне
В пассажирском отсеке минивэна предусмотрено два блока предохранителей, установленных слева от бардачка для удобного доступа при диагностике электрики.
Всегда проверяйте назначение предохранителей по схемам на внутренней стороне крышки блока для точной идентификации.

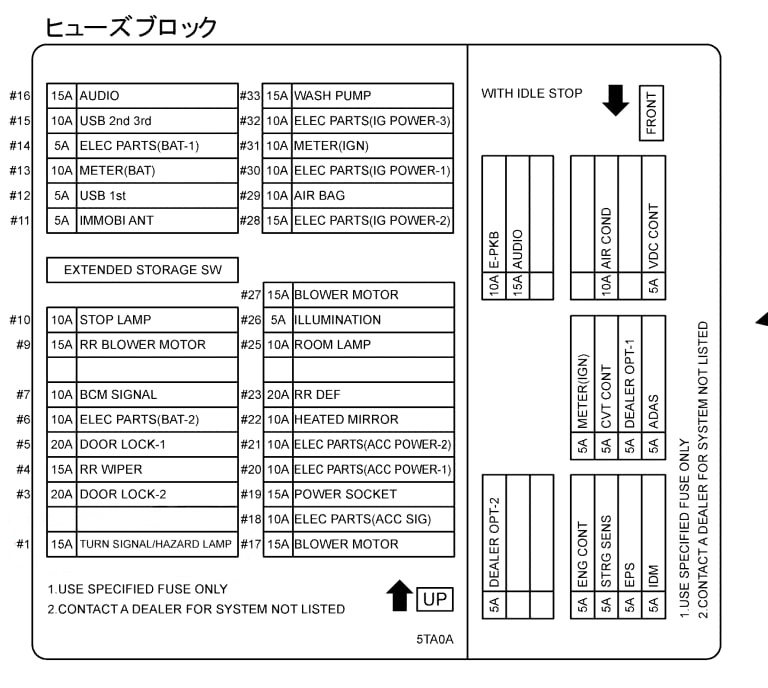

Схема расположения
Расшифровка предохранителей
| 15A AUDIO | Мультимедийная аудиосистема Nissan Serena |
| 10A USB 2nd 3rd | USB-разъемы для второго и третьего ряда сидений |
| 5A ELEC PARTS (BAT-1) | Различные электронные компоненты (постоянное питание от аккумулятора 1) |
| 10A METER (BAT) | Щиток приборов (питание от аккумулятора) |
| 5A USB 1st | Передний USB-порт в салоне |
| 5A IMMOBILANT | Система иммобилайзера Nissan |
| 10A STOP LAMP | Сигналы торможения (стоп-сигналы) |
| 15A RR BLOWER MOTOR | Задний вентилятор системы отопления и вентиляции |
| 10A BCM SIGNAL | Сигнальные цепи блока управления кузовом (BCM) |
| 10A ELEC PARTS (BAT-2) | Дополнительные электронные системы (постоянное питание 2) |
| 20A DOOR LOCK-1 | Центральный замок дверей (основная цепь) |
| 15A RR WIPER | Задний дворник и стеклоочиститель |
| 20A DOOR LOCK-2 | Центральный замок дверей (вспомогательная цепь) |
| 15A TURN SIGNAL / HAZARD LAMP | Указатели поворота и аварийная сигнализация |
| 15A WASH PUMP | Электрический насос омывателя стекол |
| 10A ELEC PARTS (IG POWER-3) | Электрические цепи при включенном зажигании (группа 3) |
| 10A METER (IGN) | Приборная панель при запуске двигателя |
| 10A ELEC PARTS (IG POWER-1) | Системы зажигания (группа 1) |
| 10A AIR BAG | Система подушек безопасности |
| 15A ELEC PARTS (IG POWER-2) | Электронные компоненты зажигания (группа 2) |
| 15A BLOWER MOTOR | Вентилятор отопителя и кондиционера |
| 5A ILLUMINATION | Подсветка панели и салона |
| 10A ROOM LAMP | Внутреннее освещение кабины |
| 20A RR DEF | Обогрев заднего стекла Nissan Serena |
| 10A HEATED MIRROR | Подогрев боковых зеркал |
| 10A ELEC PARTS (ACC POWER-2) | Дополнительные цепи с Accessory (группа 2) |
| 10A ELEC PARTS (ACC POWER-1) | Электрика в режиме Accessory (группа 1) |
| 15A POWER SOCKET | Розетка 12V, прикуриватель и зарядные устройства |
| 10A ELEC PARTS (ACC SIG) | Сигнальные цепи Accessory |
| 15A BLOWER MOTOR | Дополнительный мотор вентилятора |
| 10A E-PKB | Электронный парковочный тормоз EPB |
| 15A AUDIO | Аудио- и мультимедийная система |
| 10A AIR COND | Система кондиционирования воздуха |
| 5A VDC CONT | Контроль системы динамической стабилизации VDC |
| 5A METER (IGN) | Дополнительные приборы зажигания |
| 5A CVT CONT | Управление CVT-вариатором |
| 5A DEALER OPT-1 | Опции дилерской установки (1) |
| 5A ADAS | Системы активной помощи водителю ADAS |
| 5A DEALER OPT-2 | Опции дилерской установки (2) |
| 5A ENG CONT | Блок управления двигателем ECU |
| 5A STRG SENS | Датчики угла поворота руля |
| 5A EPS | Электрогидравлический усилитель руля EPS |
| 5A IDM | Интеллектуальные модули управления IDM |

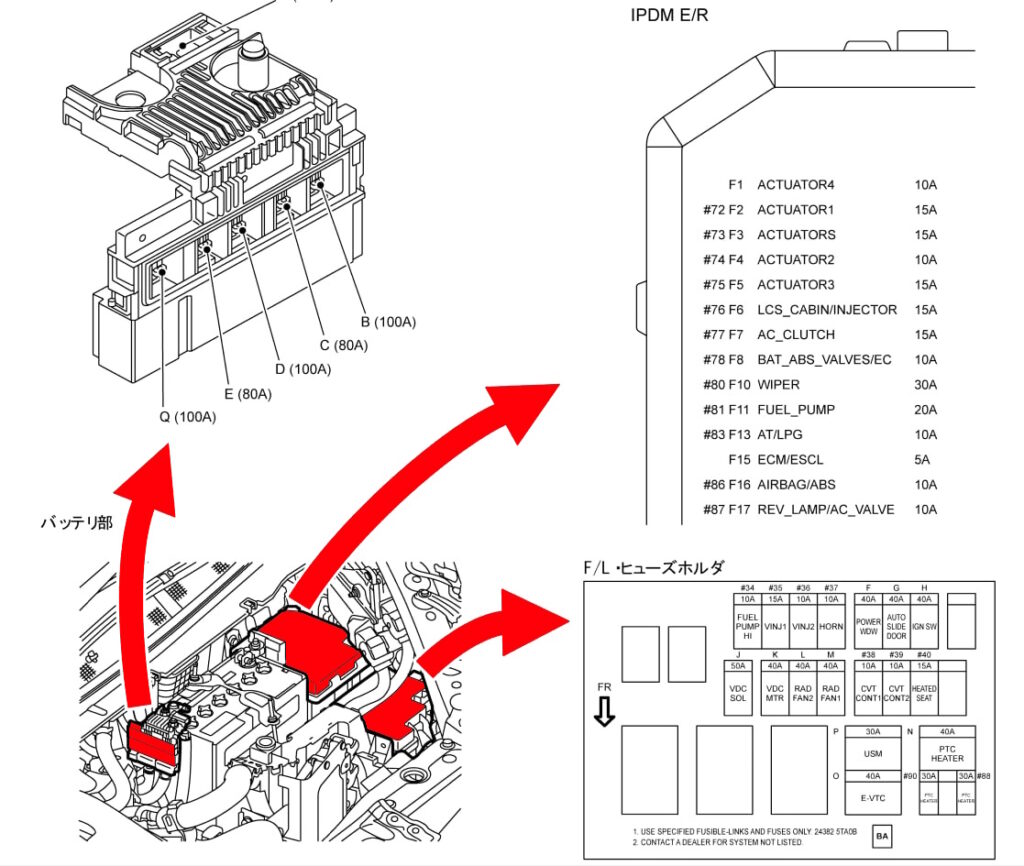

Блоки предохранителей в моторном отсеке
Под капотом Nissan Serena C27 обычно размещено до трех блоков с предохранителями и реле для защиты высокомощных цепей двигателя, охлаждения и других систем.
Основной блок (Блок 1)
Пример фото блока
Обозначения на крышке блока
Схема предохранителей
Описание на русском языке
| 81 | 10А ECU – блок управления двигателем |
| 82 | 15А ECU – блок управления двигателем |
| 83 | 15А Троссель, ECU, клапан EVAP, MAF-сенсор, свечи зажигания, главное реле, выпуск/впуск клапанов, ТНВД, инжекторы, блок предохранителей под капотом, A/F сенсор, подогрев топлива, датчик воды в топливе, байпасный клапан ОЖ |
| 84 | 10А ECU, впускной коллектор, клапаны ГРМ (выпуск, впуск, промежуточный) |
| 85 | 15А A/F сенсор, лямбда-зонд, турбина, ECU, блок свечей накаливания |
| 86 | 15А Инжекторы, катушки зажигания, предохранители |
| 87 | 15А Реле кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле и мотор переднего дворника |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А ECU, TCM, датчики трансмиссии, предохранители, N-датчик, первичная/вторичная скорость, обороты, задний ход |
| 94 | Не используется |
| 95 | 5А Блокировка руля |
| 96 | 10А Реле рестарта (start-stop система) |
| 97 | 10А Фары, компрессор, датчики трансмиссии, предохранители, задний ход |
Вспомогательный блок (Блок 2)
Фото блока для ориентира

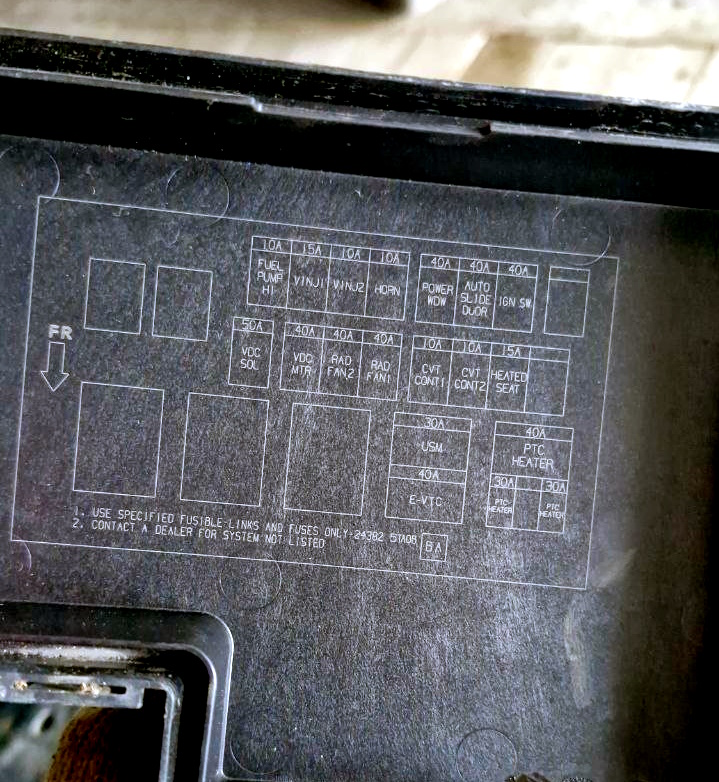

Схема на крышке блока предохранителей
Расшифровка цепей
| 10A FUEL PUMP HI | Высокоскоростной режим топливного насоса |
| 15A VIN J | Питание по VIN-линии (основная) |
| 10A VIN J | Дополнительное питание по VIN-линии |
| 10A HORN | Клааксон (сигнал) |
| 40A POWER WDW | Электростеклоподъемники окон |
| 40A AUTO SLIDE DOOR | Автоматические сдвижные двери |
| 20A IGN SW | Контакты замка зажигания |
| 50A VDC SOL | Соленоиды VDC (стабилизация) |
| 40A VDC MTR | Мотор VDC-системы |
| 40A RAD FAN 2 | Второй вентилятор охлаждения радиатора |
| 40A RAD FAN 1 | Первый вентилятор радиатора |
| 10A CVT CONT 1 | Контроль CVT (первая цепь) |
| 10A CVT CONT 2 | Контроль CVT (вторая цепь) |
| 20A HEATED SEAT | Обогрев передних сидений |
| 30A E-VTC | Электронный VTC-механизм ГРМ |
| 40A PTC HEATER | PTC-электроподогреватель салона |
| 30A PTC HEATER | PTC-подогреватель (основная цепь) |
| 30A PTC HEATER | PTC-подогреватель (дополнительная цепь) |

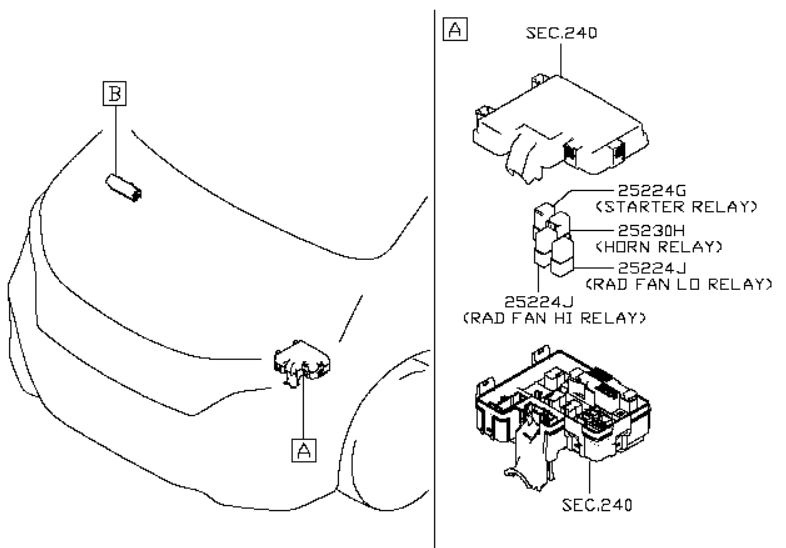

Расположение реле в блоке
Блок 3 для гибридных моделей
Специальный блок для версий Serena e-Power с гибридной силовой установкой.

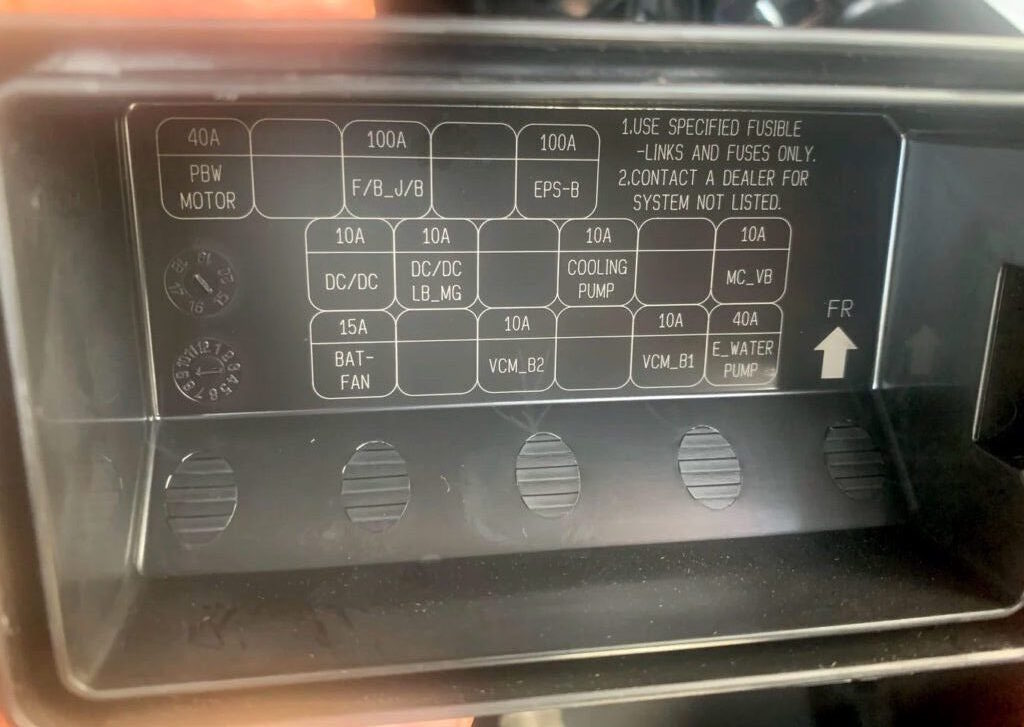

Схема блока
Описание цепей e-Power
| PW MOTOR 40A | Моторы электростеклоподъемников |
| F/B J/B 100A | Главный предохранитель для салонного блока (100A) |
| EPS-B 100A | Основное питание EPS (100A) |
| BAT FAN 15A | Вентилятор батареи в e-Power |
| DC/DC 10A | Конвертер напряжения DC/DC |
| DC/DC LB-MG 10A | DC/DC для линии LB-MG |
| VCM-B2 10A | VCM блок (цепь B2 в гибриде) |
| COOLING PUMP 10A | Насос системы охлаждения |
| VCM-B1 10A | VCM блок (цепь B1) |
| E-WATER PUMP 40A | Электрический насос охлаждающей жидкости |
| MC-VB 10A | Управление мотором и инвертором MC/VB |
Это полное руководство по предохранителям и реле Nissan Serena C27. Если у вас есть предложения по улучшению статьи или дополнительные детали, оставляйте отзывы в комментариях.
