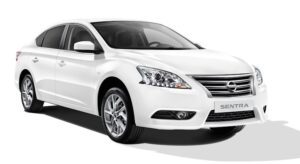

Nissan Sentra — популярный компактный седан, доступный на глобальном рынке. Модель прошла три поколения. В России сборка осуществлялась в период с 2013 по 2019 год. Начиная с 2020 года, выпускается четвертое поколение Nissan Sentra. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Nissan Sentra, укажем функции каждого элемента, предоставим фото и схемы. Кроме того, в видео-примере вы увидите, как самостоятельно заменить предохранитель прикуривателя в Nissan Sentra.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрики.
Блок в салоне
Расположен на панели приборов, с левой задней стороны торпедо.
Фотография
Схема
Описание
| F1 | 15A POWER SOCKET (CIGAR) — Прикуриватель |
| F2 | Пусто (резерв) |
| F3 | 10A AUDIO MIRROR 1 — Магнитола, электропривод зеркала 1 |
| F4 | 10A AUDIO MIRROR 2 — Магнитола, электропривод зеркала 2 |
| F5 | 10A IPDM IG2 — Монтажный блок в моторном отсеке |
| F6 | 15A BLOWER MOTOR — Печка, электродвигатель сис-мы обогрева / отопления |
| F7 | 10A A/C — Кондиционер |
| F8 | 15A BLOWER MOTOR — Печка, электродвигатель сис-мы обогрева |
| F9 | 10A ELEC — Дополнительное электрооборудование |
| F10 | — |
| F11 | 10A METER — комбинация приборов |
| F12 | 20A TRAILER — электрооборудование прицепа |
| F13 | 15A ROOM LAMP — освещение и плафоны в салоне |
| F14 | 10A HEATED SEATS — подогрев сидений |
| F15 | 15A Push Eng Start — бесключевой запуск двигателя |
| F16 | 10A HEATED MIRORR — подогрев / обогрев зеркал заднего вида |
| F17 | — |
| F18 | 10A METER — комбинация приборов |
| F19 | 10A ELEC — Дополнительное электрооборудование |
| F20 | 10A WASHER — Омыватель лобового стекла |
| F21 | 10A AIR BAG — Подушка безопасности |
Реле
- Реле дополнительного оборудования салона
- Реле вентилятора
- —
Внимание, сверяйте назначение со своей схемой с обратной стороны защитной крышки.
Видео пример доступа и замену предохранителя прикуривателя можете посмотреть в данном видео.
Блоки под капотом
Схема
Блок предохранителей и реле
На схемах он обозначен под номером 2. Расположен у самого края моторного пространства. Для доступа необходимо снять рукав воздушного фильтра.
Пример обозначения с крышки блока.
Схема
Назначение предохранителей
| F1 | 20А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | Не используется |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А (ETC) — Доп. оборудование, Усилитель руля |
Обозначение реле
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Блок предохранителей
Обозначен цифрой 3. Для получения доступа к предохранителям блока на кожухе электронного блока управления двигателем отожмите фиксатор крышки. На внутренней стороне которой, будет нанесена актуальная схема расположения элементов.
Схема
Обозначение
| 10 А | STOP LAMP — Стоп сигналы |
| 10 А | DTRL- Дроссельный узел |
| 10 А | CVT CONT 2 — Система управления коробкой передач |
| 10 А | HORN & ALT — Сигнал (гудок, клаксон) и Генератор |
| 60 А | F/L60A EPS — ЭГУР электронный усилитель руля |
| 30 А | F/L30A НEAD LAMP WASHER — омыватель передних фар |
| 30 А | F/L30A ABS/YDC Sol — Тормозная система АБС |
| 50 А (40 А) | F/L50A RAD FAN — Вентилятор радиатора (система охлаждения двигателя) |
| — | Пусто (резерв) |
| 40 А | F/L40A IGN SW — Система зажигания |
| 40 А | F/L40A WDW — Электрические стеклоподъемники |
| 40 А | F/L40A ABS/VDC MTR — Тормозная система АБС, электро оборудование кузова |
| 15 А | AUDIO — Магнитола (радио) |
| 10 А | CVT CONT 1 — Система управления коробкой передач |
| 15 А | BOSE — Аудиосистема Bose (некоторые модели) |
| 15 А | BOSE — Аудиосистема Bose (некоторые модели) |
| — | Пусто (резерв) |
| 10 А | DTRL — Дроссельный узел |
| 10 А | TAIL RH — Габариты правая сторона |
| 10 А | TAIL LH — Габариты левая сторона |
| — | HORN — Реле Сигнала (гудка, клаксона) |
Блок силовых предохранителей
Он находится на плюсовой клемме аккумуляторной батареи и представляет из себя группу плавких вставок, которые защищают блоки с предохранителями в салоне и под капотом. На схемах обозначен под номером 4. В случае полного отсутствия напряжения, рекомендуем начать проверку с них.
Есть чем дополнить материал? Будем рады Ваши комментариями.
