Предохранители и реле Nissan Safari Y60 (1987–1997)

Предохранители и реле Nissan Patrol Y60 (Safari) производился в период с 1987 по 1997 год, включая 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995 и 1996 годы. За эти годы автомобиль претерпел несколько модернизаций. В этой статье вы найдете подробное руководство по блокам предохранителей Nissan Safari Y60, включая схемы расположения, расшифровку обозначений на русском языке, а также фотографии различных вариантов блоков предохранителей и реле для Nissan Patrol Y60.

Конфигурация блоков, их внешний вид и размещение могут варьироваться в зависимости от страны поставки, года выпуска и уровня комплектации Nissan Safari Y60. Рекомендуем проверять информацию на крышке вашего блока предохранителей. Полная расшифровка всех обозначений на русском языке приведена в конце публикации.

Монтажный блок в салоне Nissan Safari Y60

Блок предохранителей в автомобилях с праворульным управлением размещен под правой стороной приборной панели, а в леворульных версиях — под левой. В этом же месте установлены реле для вентилятора обогревателя, дополнительных аксессуаров и системы зажигания Nissan Patrol Y60.

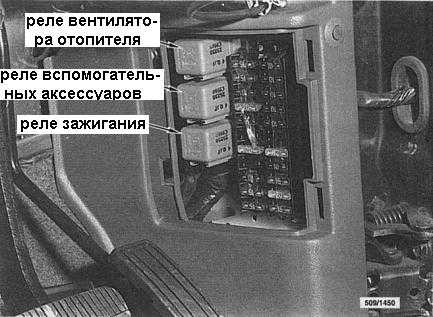

Вариант расположения блока предохранителей в салоне

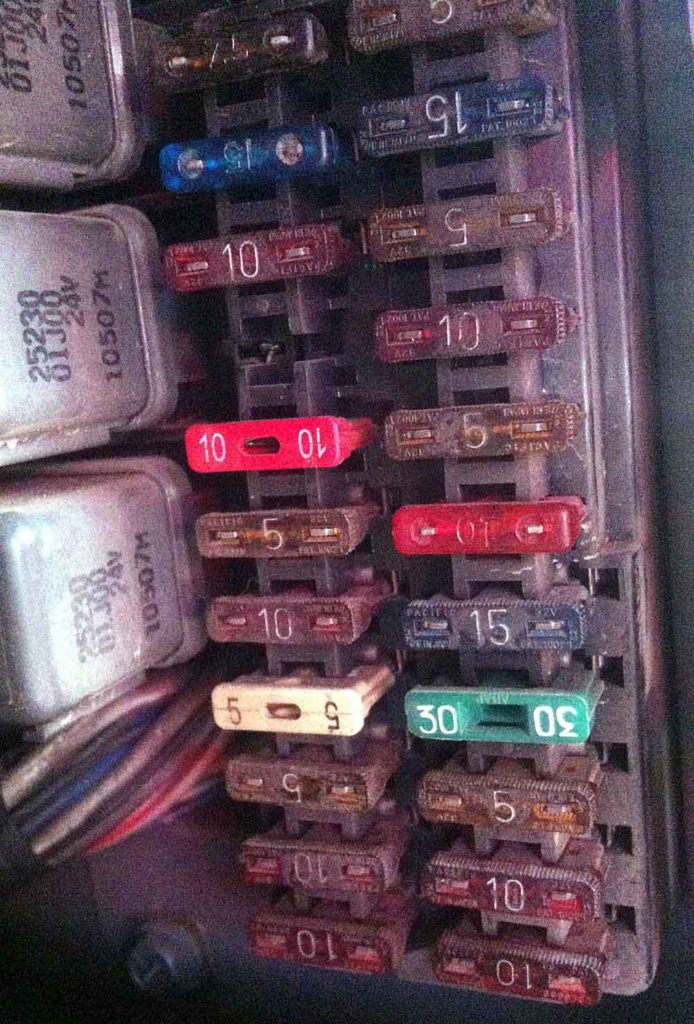

Фото одного из возможных вариантов блока предохранителей в салоне

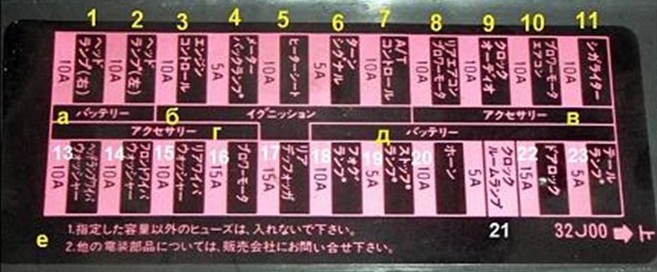

Схема блока с японскими обозначениями

Расшифровка предохранителей салонного блока Nissan Safari Y60

Левая фара
Правая фара
Контроллер двигателя
Подогрев сидений
Поворотники
Контроллер АКПП
Приводной мотор вентилятора заднего отопителя
Часы, аудиосистема
Приводной мотор вентилятора кондиционера
Прикуриватель
Стеклоочистители и стеклоомыватели
Стеклоочистители и стеклоомыватели лобового стекла
Стеклоочистители и стеклоомыватели заднего стекла
Мотор вентилятора
Обогреватель заднего стекла
Противотуманные фары
Стоп-сигналы
Звуковой сигнал
Часы, салонное освещение
Дверной замок
Задние фонари

а — аккумулятор
б — зажигание
в — аксессуары
г — аксессуары
д — аккумулятор

Предохранитель прикуривателя в Nissan Patrol Y60 соответствует номеру 11. Обязательно сверяйтесь со схемой на вашем автомобиле для точности.

Блоки предохранителей и реле под капотом Nissan Safari Y60

Элементы электрооборудования, включая предохранители и реле, распределены по нескольким местам под капотом. Реле для вспомогательных аксессуаров, зажигания и обогрева интегрированы в основной монтажный блок. Другие реле фиксированы на металлической крышке рядом с аккумулятором в Nissan Patrol Y60.

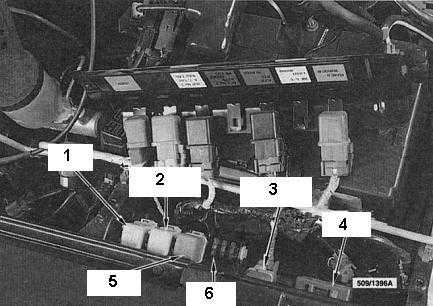

Схема размещения реле под капотом

Обозначения реле

Реле управления EFI
Реле топливного насоса
Реле вентилятора радиатора
Реле очистителей ветрового стекла
Реле ПАРК/НЕЙТРАЛЬ
Предохранитель топливного насоса

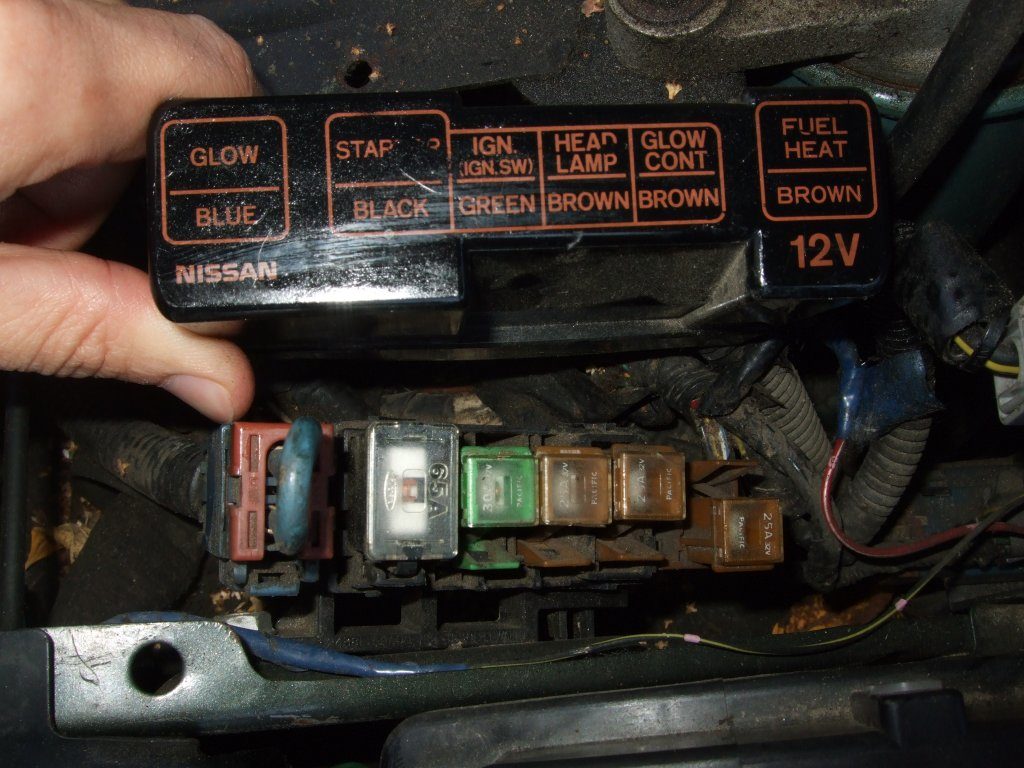

Фото примера блока предохранителей под капотом

Схема блока предохранителей под капотом Nissan Safari Y60

Расшифровка предохранителей под капотом

GLOW	Свечи накаливания (система подогрева дизельных свечей)
START P	Стартер (цепь питания стартера)
IGN (SW)	Зажигание (цепь питания при включенном зажигании)
HEAD LAMP	Фары (основное питание фар)
GLOW CONT	Контроллер свечей накала (реле управления подогревом)
FUEL HEAT	Подогрев топлива (нагреватель топливного фильтра или системы подачи топлива)

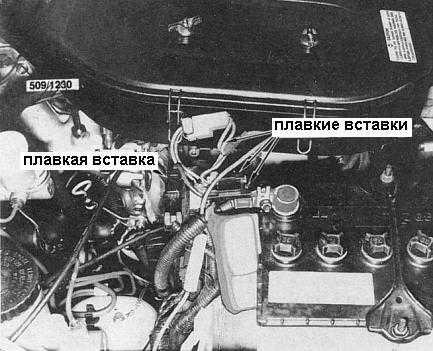

Размещение высокомощных плавких вставок

Таймер блокировки дверей, прерыватель сигнала и реле стеклоподъемников находятся за бардачком в салоне Nissan Safari Y60.

Информация в статье не охватывает все возможные варианты, поэтому мы составили полный перевод обозначений с крышек блоков предохранителей и реле Nissan Patrol Y60 на русский. Скачайте файл по ссылке в конце.

Если у вас остались вопросы по предохранителям или реле Nissan Safari Y60, оставляйте их в комментариях.
