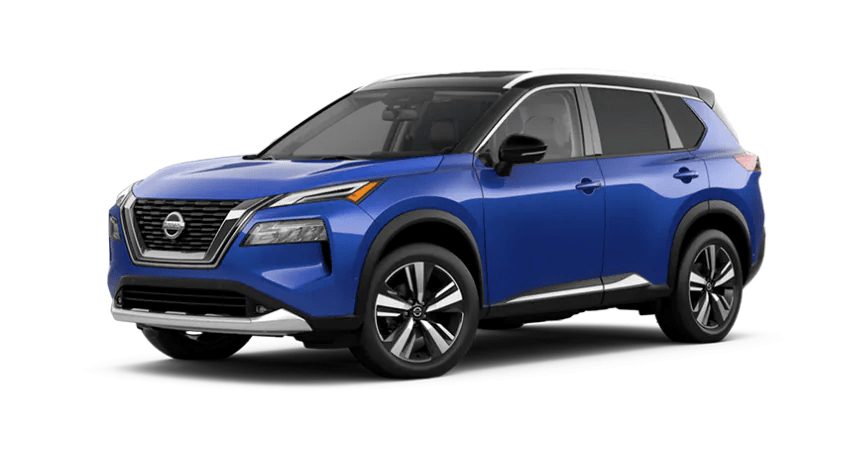

Nissan Rogue T33 — это третье поколение популярного кроссовера Rogue, которое выпускалось в 2021–2027 годах с бензиновыми моторами объемом 1.5 л и 2.5 л. В этой статье мы разберем схемы блоков предохранителей и реле Nissan Rogue T33, их расположение, фото и назначение. Особое внимание уделим предохранителям для прикуривателя, розеток и других ключевых систем, включая замену предохранителей в Nissan Rogue T33.
Конфигурация блоков может варьироваться в зависимости от года выпуска, комплектации и электрического оборудования вашего Nissan Rogue T33.
Блок предохранителей в салоне Nissan Rogue T33
Этот блок размещен под приборной панелью со стороны водителя, за пластиковой крышкой. Для доступа снимите крышку и проверьте схему на ее обратной стороне.

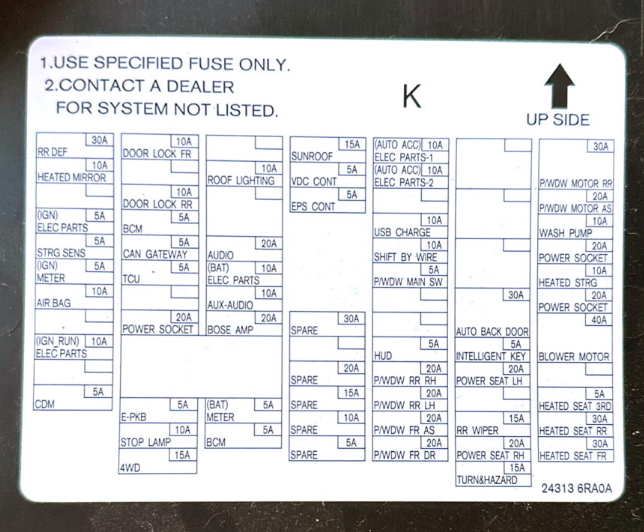

Всегда сверяйтесь с индивидуальной схемой на крышке блока предохранителей салона для точного назначения элементов в вашем Nissan Rogue T33.
Расположение и схема блока предохранителей в салоне Nissan Rogue T33
Назначение предохранителей и реле в салонном блоке
| 1 | Реле заднего стеклоочистителя и обогрева |
| 2 | Электрорегулировка наружных зеркал (водительское и пассажирское) |
| 3 | – |
| 4 | Беспроводная зарядка смартфона |
| 5 | Датчик положения руля |
| 6 | Приборная панель |
| 7 | Контроллер подушек безопасности и датчик занятия пассажирского места |
| 8 | – |
| 9 | CAN-шлюз, авто-затемняющееся зеркало, AVAS-модуль, селектор режимов езды, датчики расстояния, фронтальная камера и боковые радары (левый, правый) |
| 10 | Порт для диагностики OBD |
| 11 | Контроллер шасси |
| 12 | Передние дверные замки |
| 13 | – |
| 14 | Задние дверные замки |
| 15 | Блок управления кузовом (BCM) |
| 16 | CAN-шлюз (8-канальный) |
| 17 | Модуль зарядки и телекоммуникационный блок |
| 18 | Система запуска двигателя и стартер |
| 19 | Розетка 12В в багажнике |
| 20 | Кнопка ручного тормоза |
| 21 | BCM и стоп-сигналы |
| 22 | Система 4WD |
| 23 | – |
| 24 | Автозамок багажника, освещение багажника, подсветка салона, розетки (MDL, MDR, MFL, MFR), персональные лампы, заднее освещение, потолочные лампы (без люка) и козырьки с подсветкой (левый, правый) |
| 25 | Аудио-видео контроллер |
| 26 | Bluetooth-модуль, контроллер датчиков, память сидений (водительское, пассажирское) без подключения |
| 27 | USB-разъем для зарядки |
| 28 | Усилитель BOSE |
| 29 | Приборная комбинация |
| 30 | BCM |
| 31 | Световые системы, датчик дождя, люк и шторка |
| 32 | ABS-актуатор и стоп-сигналы |
| 33 | Электроусилитель руля (EPS) |
| 34 | Резервный |
| 35 | Резервный |
| 36 | Резервный |
| 37 | Резервный |
| 38 | Резервный |
| 39 | Резервный |
| 40 | CAN-шлюз, ADAS 2, камеры 360°, контроллер шасси, сонар и спиральный кабель |
| 41 | Фары (левые, правые) |
| 42 | Интеллектуальные тормоза с электроприводом |
| 43 | Задний USB-порт |
| 44 | Селектор передач |
| 45 | Пассажирское зеркало и главный стеклоподъемник |
| 46 | – |
| 47 | – |
| 48 | Проектор HUD |
| 49 | Правый задний стеклоподъемник |
| 50 | Левый задний стеклоподъемник |
| 51 | Пассажирский стеклоподъемник |
| 52 | Водительский стеклоподъемник |
| 53 | Бесключевой доступ |
| 54 | Левое переднее сиденье |
| 55 | Дверные замки |
| 56 | Задний дворник |
| 57 | Правое переднее сиденье |
| 58 | Аварийка и указатели поворотов |
| 59 | |
| 60 | |
| 61 | Прикуриватель в центральной консоли (розетка 12В) |
| 62 | Реле обогрева руля |
| 63 | Прикуриватель в центральной консоли (розетка 12В) |
| 64 | – |
| 65 | Обогрев третьего ряда сидений |
| 66 | Обогрев второго ряда (левый, правый) |
| 67 | Обогрев первого ряда (левый, правый) |
| 68 | – |
| 69 | Стартер |
| 70 | – |
| FF | – |
| GG | – |
| HH | – |
| II | – |
| J1 | Реле зажигания 2 |
| J2 | Реле салонного освещения |
| J3 | Реле зажигания |
| J4 | Реле обогрева стекла |
| J5 | Реле доп. оборудования |
| J6 | Реле стеклоподъемников |
| JJ | Электропривод багажника |
| KK | Система шумоподавления |
| LL | Вентилятор печки |
Предохранители №61 и №63 (по 20А) отвечают за передний прикуриватель и розетку в Nissan Rogue T33 — проверьте их при неисправностях зарядки.
Блок предохранителей под капотом Nissan Rogue T33
Второй блок расположен в моторном отсеке слева от аккумулятора, к которому подключена плюсовую клемма. Для доступа к основной секции снимите верхнюю крышку, а для второй — нижнюю панель.
Сначала откройте основную крышку для первой секции, затем внутреннюю для дополнительной.
Схема первой секции блока под капотом
Назначение элементов первой секции
| TAIL LAMP | Габаритные огни и задние фонари Nissan Rogue T33 |
| RR FOG LAMP | Задние противотуманные фары |
| IGN REV LAMP / AC VALVE | Фонари заднего хода / клапан А/С |
| IGN AT | ЭБУ автоматической коробки передач |
| IGN AIRBAG / ABS | SRS подушки и антиблокировка ABS |
| ACTUATOR | Актуаторы мотора (дроссель, EGR и др.) |
| IGN ECM | ЭБУ двигателя ECM |
| FR WIPER | Стеклоочистители спереди |
| IGN WASHER MTR | Насос омывателя стекла |
| BAT ABS | Питание ABS от аккумулятора |
| FUEL PUMP | Бензонасос |
| VTC SOL | Соленоид VVT фазорегулировки |
| EGI | Система впрыска топлива |
| COOL FAN | Вентилятор радиатора |
| MG / FAN | Компрессор А/С и вентилятор |
| P/TC INV W/PMP | Насос охлаждения инвертора |
| P/TC HEATER | Обогреватель электроники |
| PTC HEATER #1 | PTC-обогреватель (канал 1) |
| PTC HEATER #2 | PTC-обогреватель (канал 2) |
| PTC HEATER #3 | PTC-обогреватель (канал 3) |
Вторая секция блока под капотом
Схема второй секции
Расшифровка второй секции подкапотного блока предохранителей
- IGN_REV_LAMP / AC_VALVE — ( REV_LAMP – задние габариты при реверсе / AC_VALVE – соленоид кондиционера)
- IGN_AT — Питание контроллера АКПП от зажигания
- IGN_AIRBAG / ABS — Системы подушек безопасности и тормозов ABS
- ACTUATOR — Механизмы двигателя: дроссель, турбо-клапаны (зависит от версии)
- IGN_ECM — ЭБУ мотора с питанием от зажигания
- FR_WIPER — Очистители лобового стекла
- IGN_WASHER_MTR — Омыватель стекла (от зажигания)
- BAT_ABS — Прямое питание ABS от АКБ
- FUEL_PUMP — Насос топлива в баке
