Второе поколение Nissan Rogue (модельный код T32) производилось с 2014 по 2020 год, охватывая годы выпуска 2014, 2015, 2016, 2017, 2018, 2019 и 2020. За этот период автомобиль прошел обновление и рестайлинг. В данной статье представлено подробное руководство по предохранителям и реле Nissan Rogue 2G (T32), включая схемы расположения блоков предохранителей, их местоположение в автомобиле, фотографии и описания. Мы также отдельно разберем предохранитель прикуривателя, USB-порта и других ключевых элементов для Nissan Rogue 2014-2020 годов.
Конфигурация блоков предохранителей может варьироваться в зависимости от года выпуска Nissan Rogue T32 и комплектации электрической системы вашего автомобиля.
Расположение блоков предохранителей в салоне Nissan Rogue 2G
Левый блок предохранителей в Nissan Rogue T32

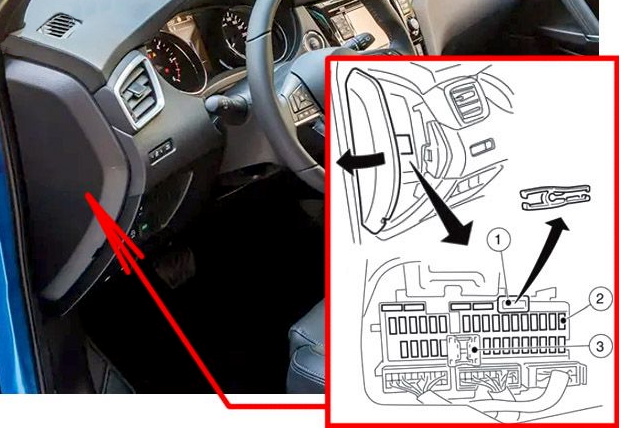

Этот блок с предохранителями и реле расположен на левой стороне приборной панели, за пластиковой крышкой, у торцевой части.

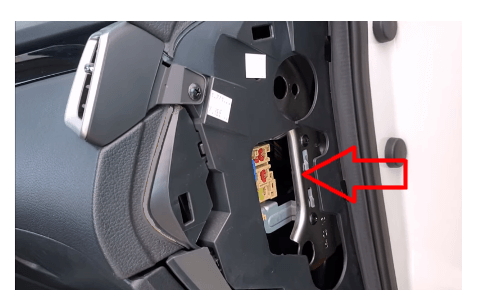

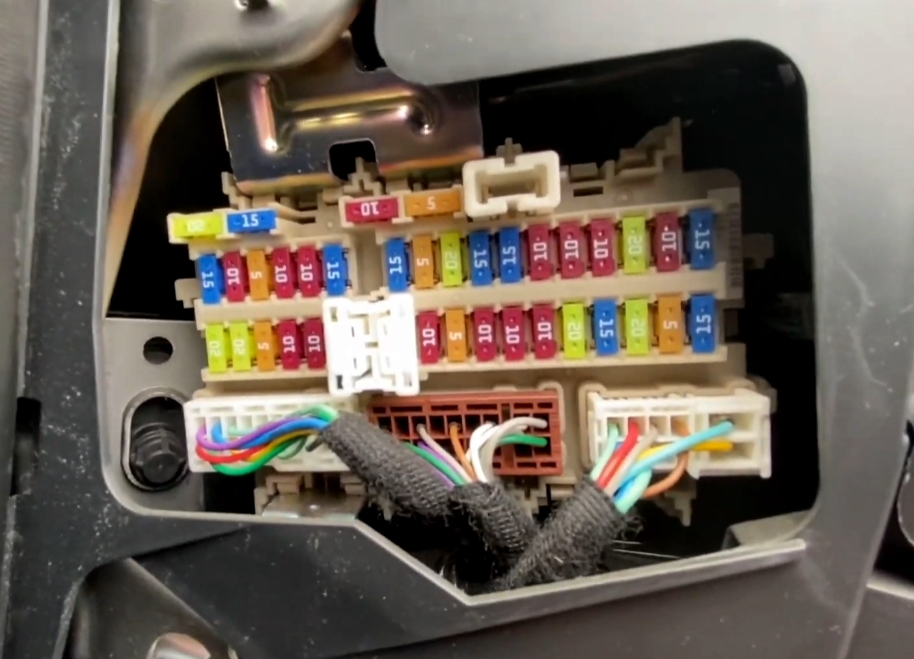

Иллюстрация расположения
Всегда проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока для вашего конкретного Nissan Rogue 2014-2020.

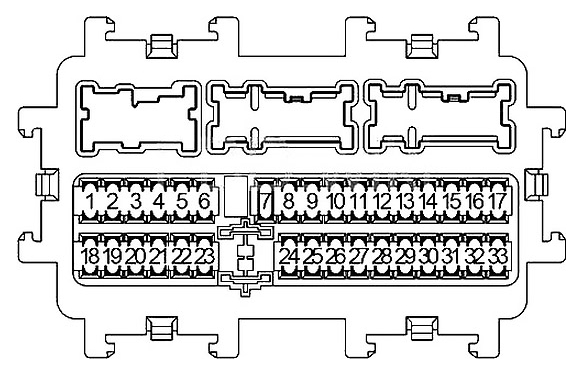

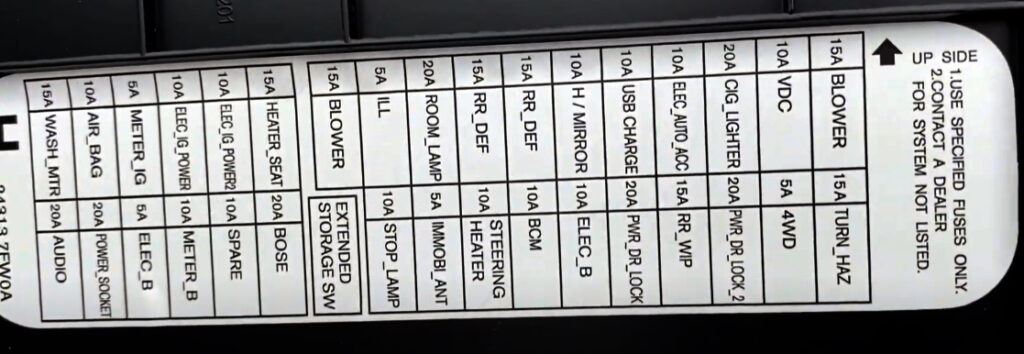

Расшифровка схемы блока предохранителей в салоне Nissan Rogue T32
Описание назначений предохранителей
| 1 | 15A Комбинированный переключатель, блок управления насосом, электромагнитный клапан переключения стеклоомывателя |
| 2 | 10A Блок датчика диагностики подушек безопасности |
| 3 | 5A Комбинированный прибор |
| 4 | 10A Блок управления сонара, реле PTC 1, реле PTC 2, реле PTC 3, блок передней камеры, освещение, аудиосистема, реле подогревателя топлива, разъем передачи данных, выключатель стоп-сигнала, датчик расстояния, автоматическое затемнение салонного зеркала, блок управления EPS, комбинированный переключатель (спиральный кабель), блок управления шасси, автоматическое затемнение салонного зеркала, блок управления полным приводом, блок управления электрическим стояночным тормозом, блок управления системой кругового обзора, датчик угла поворота рулевого колеса, блок управления навигационной системой |
| 5 | 10A Преобразователь постоянного тока в постоянный |
| 6 | 15A Выключатель подогрева переднего сиденья |
| 7 | 20A Электродвигатель вентилятора, усилитель кондиционера, реле управления системой Baypass для перезапуска двигателя |
| 8 | 5A Освещение, левый стоп-сигнал, левый задний фонарь, освещение номерного знака, освещение перчаточного ящика, фара Переключатель направления, аудиосистема, блок управления навигационной системой |
| 9 | 20A Плафон освещения салона и внутреннее освещение |
| 10 | 15A Обогрев заднего стекла |
| 11 | 15A Обогрев заднего стекла |
| 12 | 10A Обогрев наружных зеркал |
| 13 | 10A Зарядка через USB |
| 14 | 10A Управление кондиционером, усилитель кондиционера, мотор солнцезащитной шторки, выключатель положения педали тормоза, выключатель стоп-сигнала, выключатель дистанционного управления наружными зеркалами |
| 15 | 20A Прикуриватель |
| 16 | 10A Постоянное напряжение |
| 17 | 20A Электродвигатель вентилятора, силовой транзистор, усилитель кондиционера |
| 18 | 20A Аудиосистема, блок управления навигационной системой, блок управления системой кругового обзора |
| 19 | 20A Розетка |
| 20 | 5A BCM (Блок управления кузовным оборудованием), блок управления сиреной, выключатель отключения датчиков, комбинированный переключатель |
| 21 | 10A Комбинированный прибор |
| 22 | Запасной |
| 23 | 20A BOSE |
| 24 | 10A Выключатель стоп-сигнала, BCM (Блок управления кузовным оборудованием) |
| 25 | 5A (IMMOBI_ANT) Противоугонная система, усилитель антенны NATS |
| 26 | 10A Рулевое управление Обогреватель |
| 27 | 10А BCM (модуль управления кузовом), комбинированный переключатель |
| 28 | 10А Выключатель электрического стояночного тормоза, разъём передачи данных, блок управления полным приводом, освещение, реле электро стеклоподъёмников, реле открывания зеркал, реле закрывания зеркал |
| 29 | 20А BCM (модуль управления кузовом), электропривод замка двери |
| 30 | 15А Задний стеклоочиститель |
| 31 | 20А BCM (модуль управления кузовом), электропривод замка двери |
| 32 | 5А Полный привод |
| 33 | 15А Указатели поворота, указатели поворота и аварийная сигнализация |
Предохранитель № 15 на 20 А отвечает за работу прикуривателя в Nissan Rogue 2G, а № 19 — за розетку и дополнительные порты.
Расположение реле в блоке

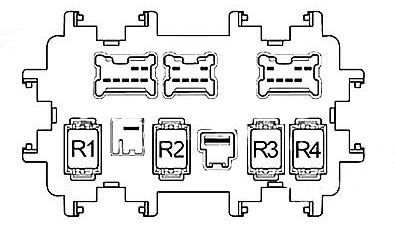

На обратной стороне блока предохранителей установлены реле: R1 — реле зажигания, R2 — реле обогрева заднего стекла, R3 — реле вспомогательного оборудования, R4 — реле переднего вентилятора для Nissan Rogue T32.
Правый блок предохранителей Nissan Rogue 2G
Этот блок находится на правой стороне приборной панели в салоне автомобиля.

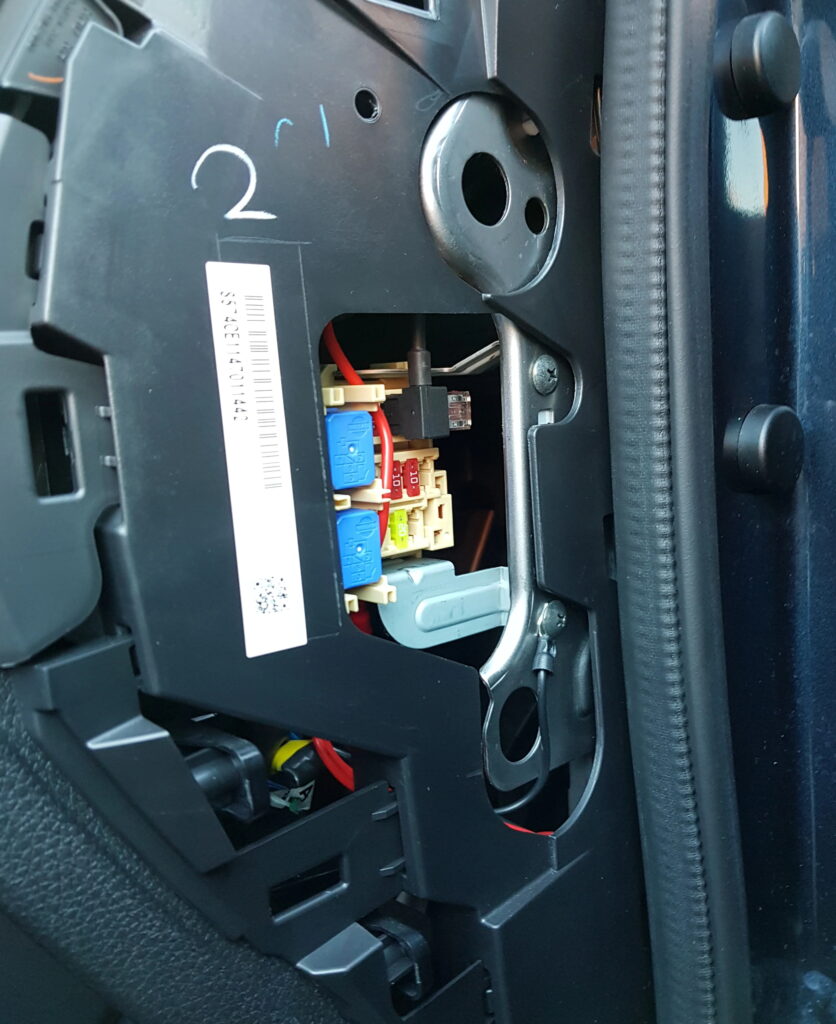

Фотография расположения

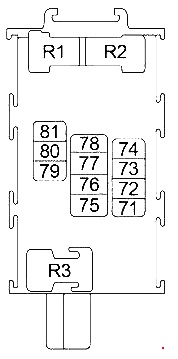

Схема правого блока предохранителей
Описание предохранителей правого блока
| 71 | 10A Датчик угла поворота рулевого колеса |
| 72 | 10A Комбинация приборов |
| 73 | 10A Аудио система, блок управления навигацией, камера кругового обзора |
| 74 | 10A Блок управления коробкой передач (TCM) |
| 75 | — |
| 76 | 10A Блок управления кондиционера, усилитель кондиционера |
| 77 | 10A ABS |
| 78 | — |
| 79 | 10A Реле масляного насоса |
| 80 | 20A Аудио система, блок управления навигацией, камера кругового обзора |
| 81 | 10A Блок управления коробкой передач (TCM) |
| R1 | Вспомогательное реле |
| R2 | Зажигание |
В некоторых комплектациях Nissan Rogue 2014-2020 под панелью могут быть установлены дополнительные предохранители и реле, такие как реле масляного насоса CVT и блок управления трансмиссией (TCM).
Блоки предохранителей под капотом Nissan Rogue 2G T32
Монтажные блоки в моторном отсеке

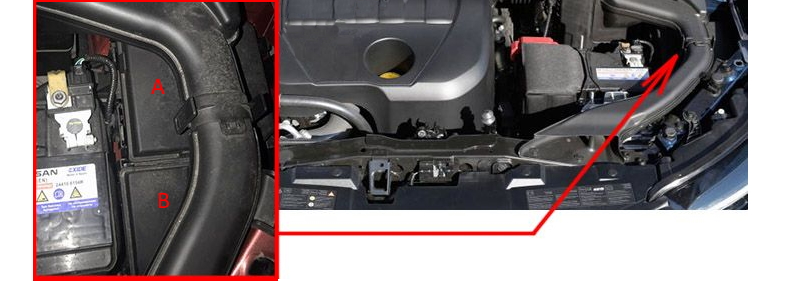

Эти блоки расположены в моторном отсеке слева, под воздухозаборным патрубком для Nissan Rogue T32 2014-2020.
Чтобы получить доступ к монтажным блокам, необходимо снять воздухозаборный патрубок.
Блок А в моторном отсеке Nissan Rogue

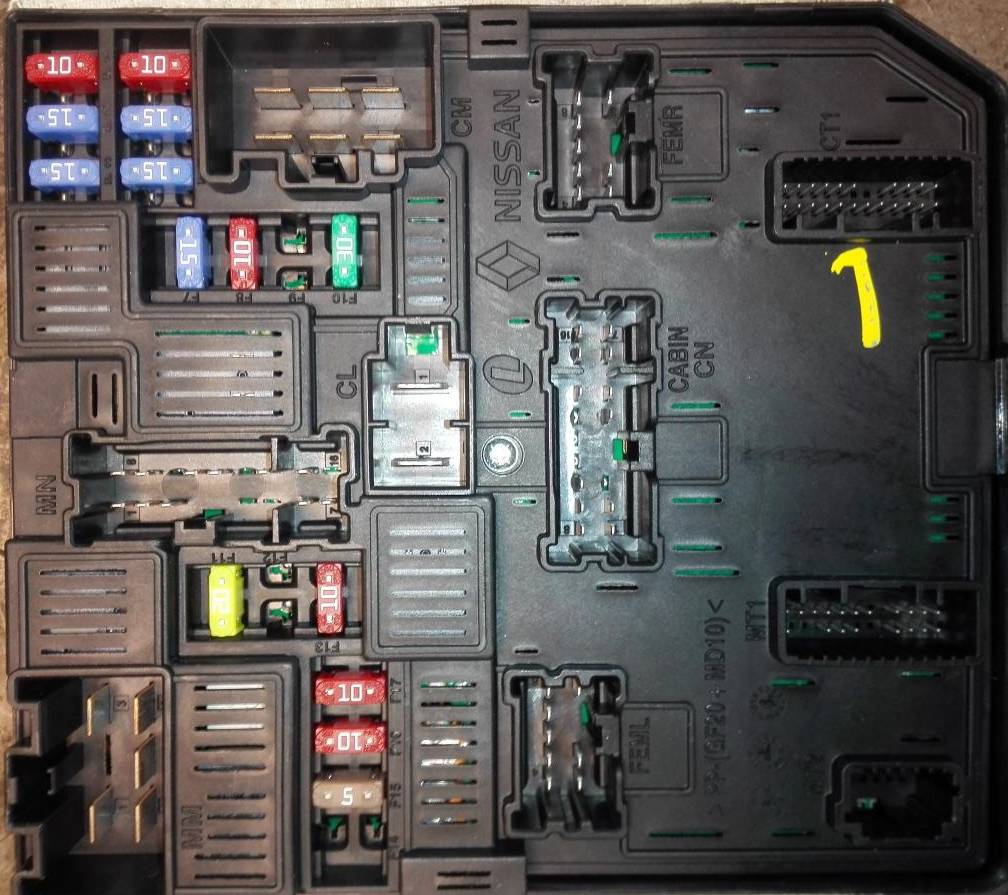

Фотография первого монтажного блока
Обозначения на крышке блока А

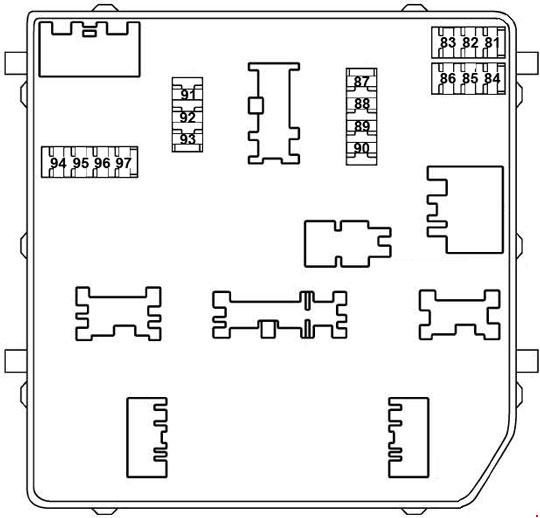

Схема блока А
Расшифровка предохранителей блока А на русском
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок B в моторном отсеке

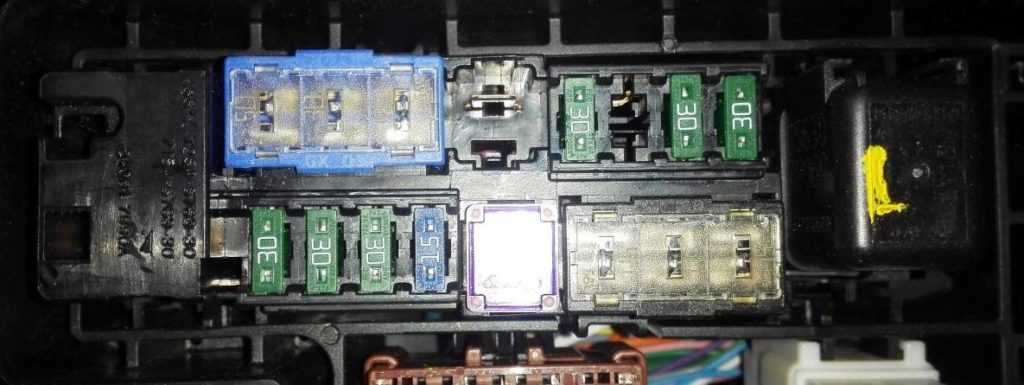

Фотография второго монтажного блока

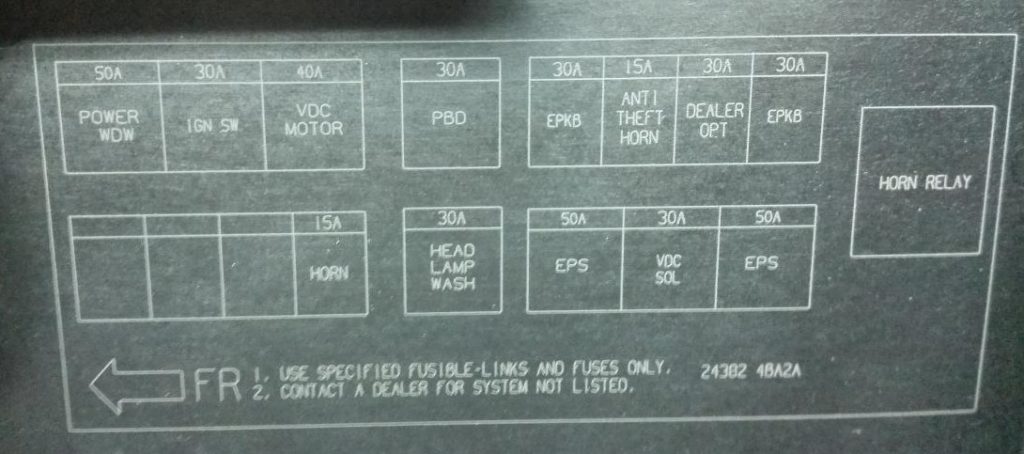

Схема обозначений на крышке блока B

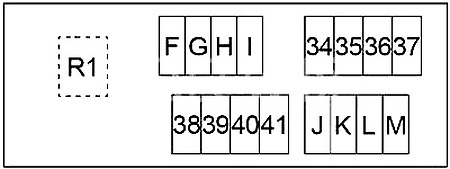

Схема блока B
Расшифровка предохранителей блока B
| 34 | 15A Реле звукового сигнала |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Электрический стояночный тормоз |
| 39 | 30A Опциональный разъем |
| 40 | — |
| 41 | 30A Электрический стояночный тормоз |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Реле омывателей фар |
| J | — |
| K | 40A ABS |
| L | 30A Реле стартера, реле зажигания (предохранители: «1», «2», «3», «4», «10», «11», «12») |
| M | 50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений |
| R1 | Реле звукового сигнала |
Дополнительные блоки под левой фарой Nissan Rogue T32

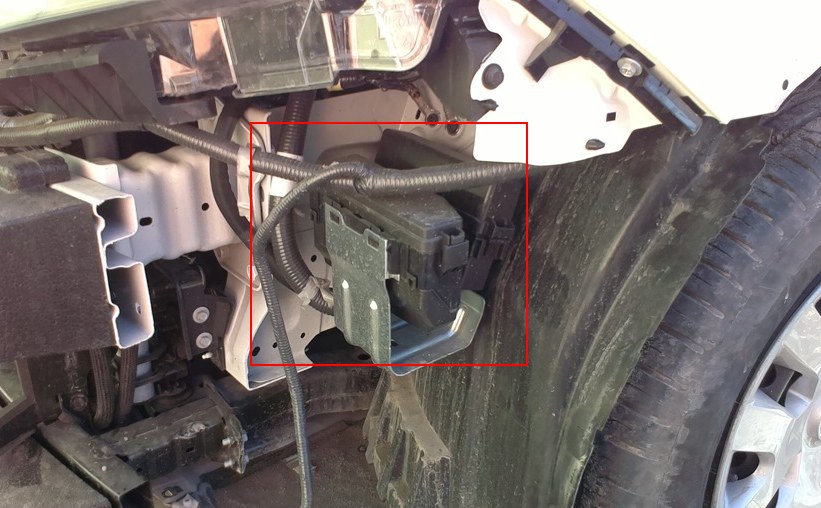

За передним бампером, в районе левой фары, в некоторых версиях Nissan Rogue 2014-2020 могут быть размещены дополнительные блоки с предохранителями и реле.

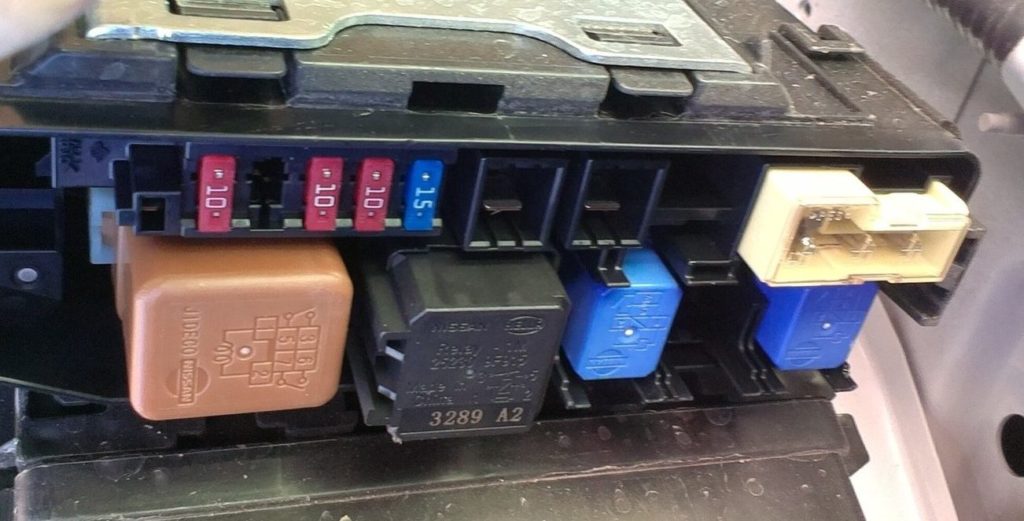

Блок 1 — пример фотографии

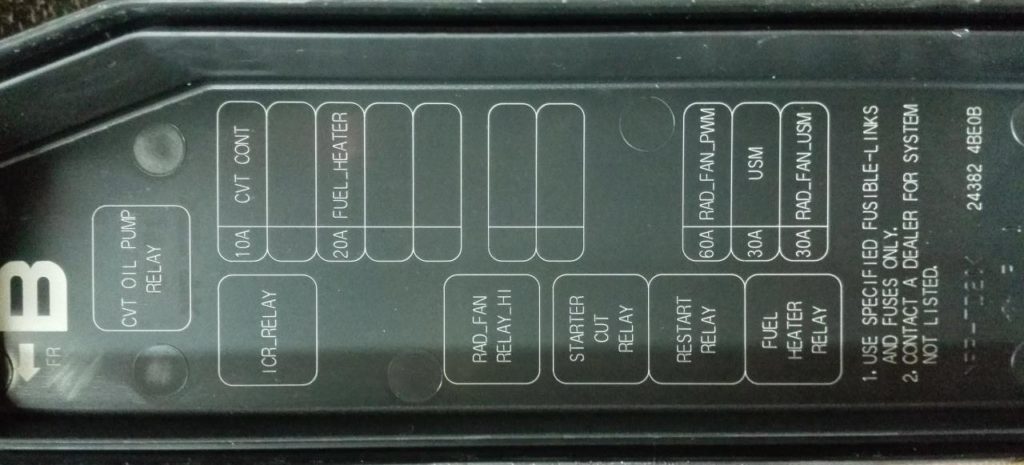

Пример схемы первого блока под фарой
Обозначения элементов
- CVT OIL PUMP RELAY — реле масляного насоса коробки передач
- CVT CONT — эбу автоматической коробки передач
- FUEL HEATER — подогрев топлива
- RAD_FAN — вентилятор радиатора
- STARTER RELAY — реле стартера
- USM — блок предохранителей и реле под капотом

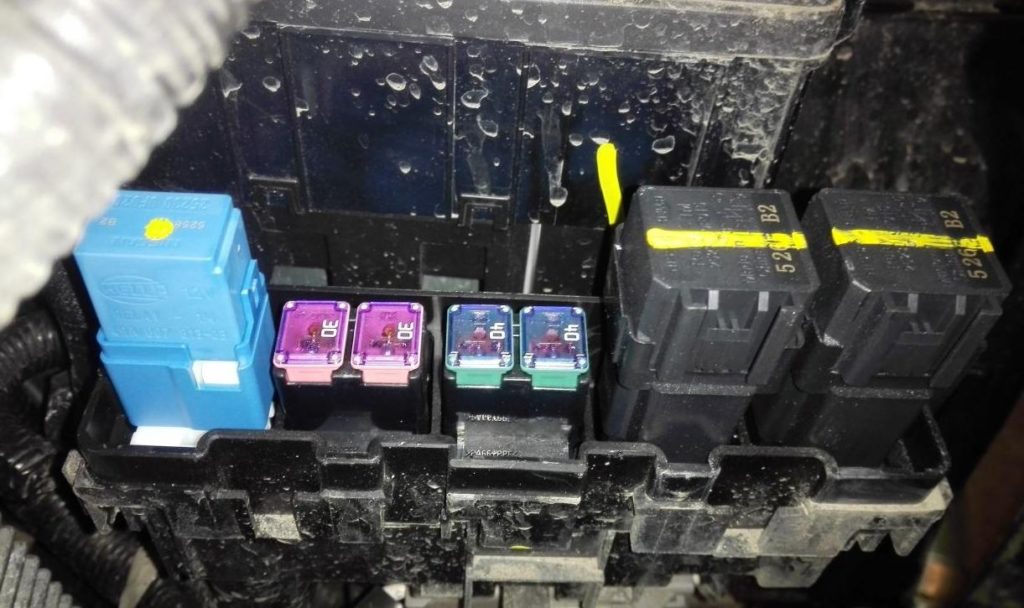

Блок 2 — фотография

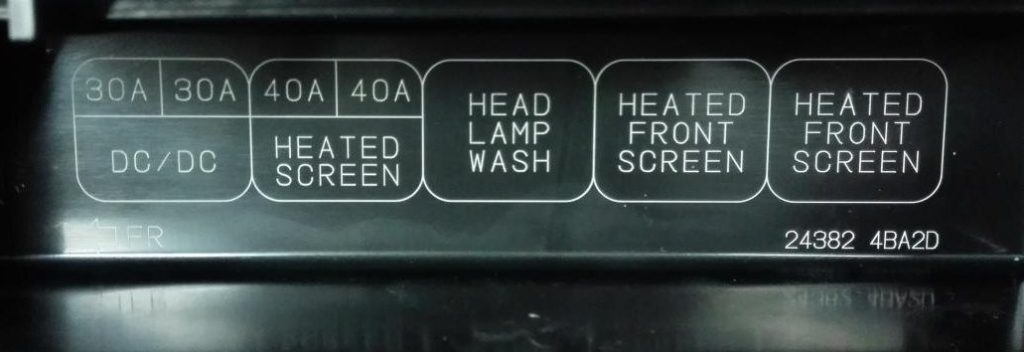

Схема второго блока под фарой
Обозначения элементов второго блока
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок на аккумуляторе Nissan Rogue 2G
Этот блок установлен на плюсовой клемме аккумулятора и включает высокомощные плавкие предохранители (fusible links) для защиты основных цепей.

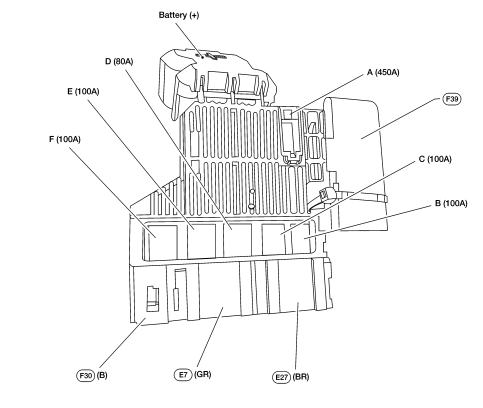

Схема блока на аккумуляторе
Назначение предохранителей на аккумуляторе
| A | 450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay) |
| B | 450А Генератор |
| C | 100А Вспомогательное реле (предохранители: «13», «14», «15»), реле обогрева заднего стекла (предохранители: «10», «11», «12»), реле отопителя (предохранители: «7», «17»), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U» |
| D | 100А Реле зажигания (предохранители: «56», «61», «63», «65», «67»), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: «P», «Q» |
| E | 50А Предохранители: «R», «S», «T», «42», «44», «45», «46» |
| U | 100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термо плунжера, предохранитель: «58» |
| V | 100А Предохранители: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O», |
Это полное руководство по предохранителям и реле для Nissan Rogue 2G T32 2014-2020. Если у вас есть дополнения или вопросы, поделитесь в комментариях.
