Предохранители и реле Nissan Qashqai 2 поколения (J11) производились с 2013 по 2021 год, включая модели 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов. Версия Qashqai+2 представляет собой семиместный вариант с увеличенной колесной базой. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Nissan Qashqai J11 второго поколения, предоставим схемы, фотографии и инструкции по замене. Особое внимание уделим предохранителям прикуривателя и розеток, чтобы помочь с диагностикой и ремонтом электрики Кашкай J11.
Конфигурация блоков предохранителей Nissan Qashqai J11 может варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего автомобиля.
Расположение блоков предохранителей в салоне Nissan Кашкай J11
В интерьере Nissan Qashqai второго поколения (J11) предусмотрено до двух ключевых блоков предохранителей: один слева от панели приборов, другой справа (за защитной панелью, с торца торпедо). Эти блоки отвечают за основные системы электрики, включая прикуриватель, освещение и климат-контроль.

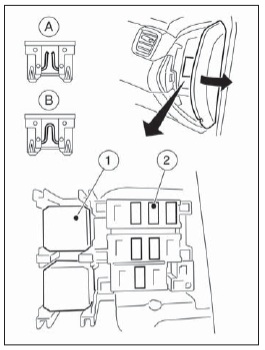

Блок справа (опциональный, может отсутствовать в некоторых версиях)

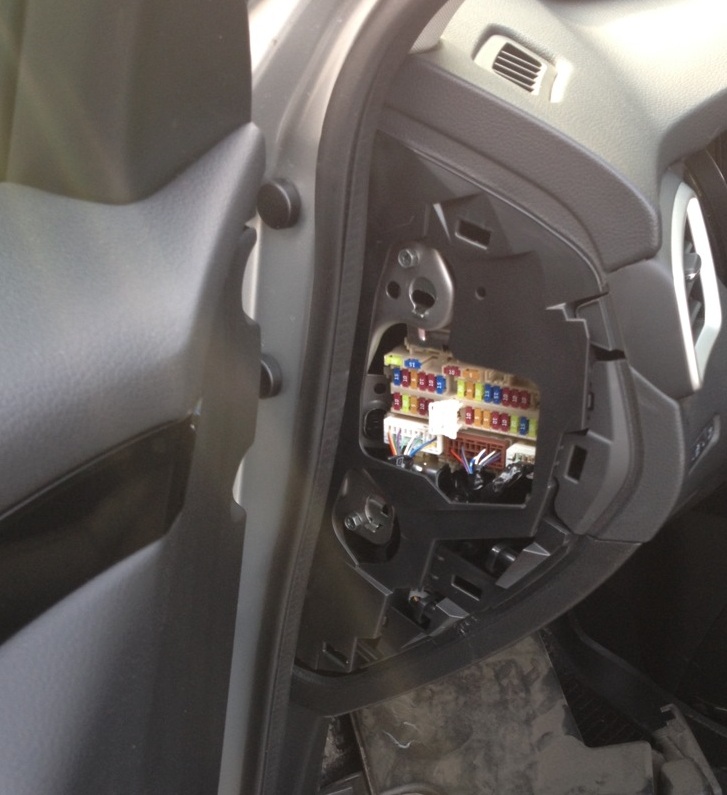

Основной блок слева

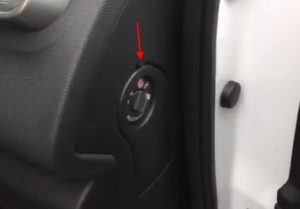

Примерное расположение блоков в салоне
Описание основного блока предохранителей в салоне Qashqai J11

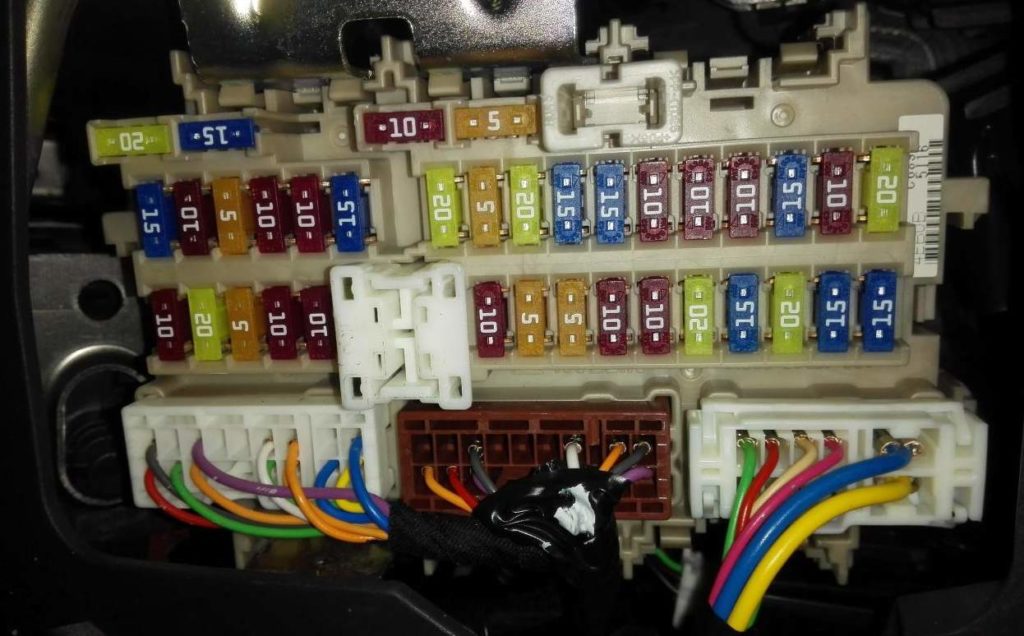

Фотография блока
Верхний ряд содержит запасные предохранители для замены в Nissan Qashqai J11.
Всегда проверяйте функции предохранителей по схеме на внутренней стороне крышки блока для точной идентификации в вашем Кашкай 2 поколения.
Схема на крышке блока салонного предохранителя Nissan Qashqai J11

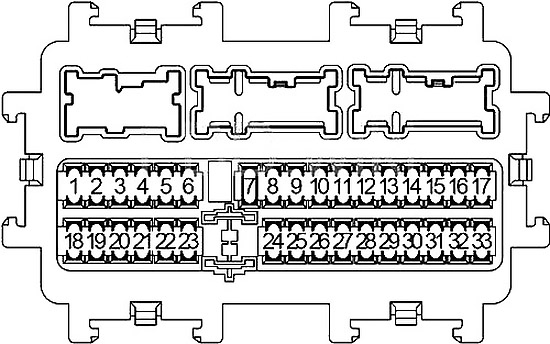

Детальная схема основного блока предохранителей в салоне Кашкай J11
| 1 | 15A Омыватель стекла |
| 2 | 10A Подушки безопасности |
| 3 | 5A Комбинация приборов |
| 4 | 10A Блок управления парктрониками, реле PTC 1, реле PTC 2, реле PTC 3, передняя камера, подсветка панели приборов/выключателей, аудио система, реле подогрева топлива, диагностический разъем, выключатель ламп стоп-сигнала, датчик дистанции, зеркало заднего вида, блок управления EPS, многофункциональный переключатель, модуль контроля шасси, полный привод, электрический стояночный тормоз, датчик угла поворота рулевого колеса, блок управления навигацией, камера кругового обзора |
| 5 | 10A DC / DC преобразователь, VDC |
| 6 | 15A Подогрев сидений |
| 7 | 20A Отопитель, усилитель кондиционера, реле перезапуска двигателя (Engine Restart Baypass Control) |
| 8 | 5A Задний левый габаритный свет, левая лампа стоп-сигнала, освещение номерного знака, освещение перчаточного ящика, корректор света фар, аудио система, блок управления навигацией |
| 9 | — |
| 10 | 15A Обогрев заднего стекла |
| 11 | 15A Обогрев заднего стекла |
| 12 | 10A Обогрев зеркал |
| 13 | 10A ABS |
| 14 | 10A Выключатель ламп стоп-сигнала, блок управления кондиционером, блок управления зеркалами, усилитель кондиционера, шторка, выключатель педали тормоза |
| 15 | 15A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Розетка/ прикуриватель, реле освещения салона |
| 20A кроме ↑: Розетка/прикуриватель, реле освещения салона | |
| 16 | — |
| 17 | 20A Мотор отопителя, резистор, усилитель кондиционера |
| 18 | — |
| 19 | 20A Аудио система, блок управления навигацией, камера кругового обзора |
| 20 | 5A Блок кузовной электроники (BCM), сирена, многофункциональный переключатель |
| 21 | 10A Комбинация приборов |
| 22 | 10A Реле освещения салона |
| 23 | — |
| 24 | 10A Выключатель ламп стоп-сигнала, блок кузовной электроники (BCM) |
| 25 | 5A Полный привод, усилитель антенны противоугонной системы |
| 26 | 5A Выключатель блокировки сцепления |
| 27 | 10A Блок кузовной электроники (BCM), многофункциональный переключатель |
| 28 | 10A Электрический стояночный тормоз, диагностический разъем, полный привод, подсветка панели приборов/выключателей, реле стеклоподъемников, реле складывания зеркал, реле открытия зеркал |
| 29 | 20A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Блок кузовной электроники (BCM) |
| 15A кроме ↑: Блок кузовной электроники (BCM) | |
| 30 | 15A Центральный замок, блок кузовной электроники (BCM) |
| 31 | 20A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Стеклоочиститель, блок кузовной электроники (BCM) |
| 15A кроме ↑: Стеклоочиститель, блок кузовной электроники (BCM) | |
| 32 | 15A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Задняя розетка/прикуриватель |
| 20A кроме ↑: Задняя розетка/прикуриватель | |
| 33 | 15A 1.2L HR с CVT, 1.6L MR16DDT, R9M (Euro3): Аварийная сигнализация и указатели поворота |
| 10A кроме ↑: Аварийная сигнализация и указатели поворота |

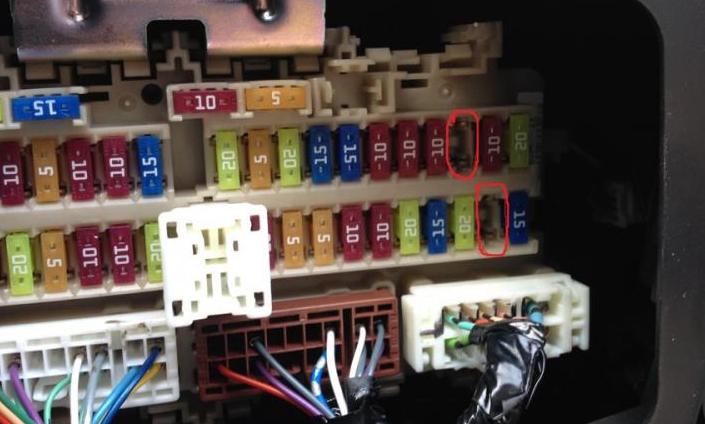

Предохранители для прикуривателя и розеток в Nissan Qashqai J11: номер 15 (передний прикуриватель) и 32 (задняя розетка). Это ключевые элементы для зарядки гаджетов и устранения неисправностей электрики Кашкай 2.

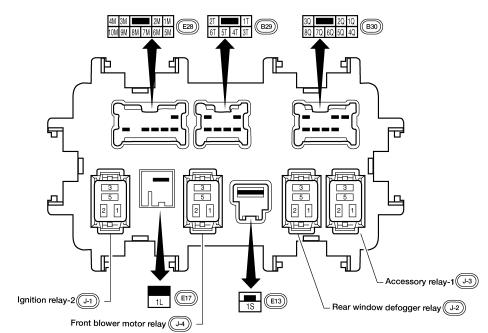

Реле салонного блока расположены на задней панели и управляют основными функциями, такими как зажигание и вентиляция в Qashqai J11.
- Реле системы зажигания
- Реле переднего вентилятора двигателя
- Реле задних противотуманных фар
- Вспомогательное реле
Дополнительный блок предохранителей в салоне Nissan Qashqai J11

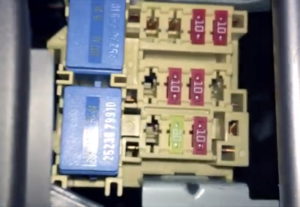

Пример фото дополнительного блока
Схема дополнительного блока
Расшифровка предохранителей дополнительного блока в салоне Qashqai J11
| 71 | 10A Датчик угла поворота рулевого колеса |
| 72 | 10A Комбинация приборов |
| 73 | 10A Аудио система, блок управления навигацией, камера кругового обзора |
| 74 | 10A Блок управления коробкой передач (TCM) |
| 75 | — |
| 76 | 10A Блок управления кондиционера, усилитель кондиционера |
| 77 | 10A ABS |
| 78 | — |
| 79 | 10A Реле масляного насоса |
| 80 | 20A Аудио система, блок управления навигацией, камера кругового обзора |
| 81 | 10A Блок управления коробкой передач (TCM) |
| R1 | Вспомогательное реле |
| R2 | Зажигание |
Под панелью приборов могут быть установлены дополнительные реле и предохранители, такие как реле масляного насоса и блок TCM для автоматической трансмиссии в Nissan Qashqai J11.
Блоки предохранителей и реле под капотом Nissan Кашкай J11
Монтажные блоки в моторном отсеке
Эти блоки расположены в двигательном отсеке слева, рядом с воздухозаборником. Они отвечают за высокомощные системы, включая двигатель, ABS и стартер в Qashqai 2 поколения.

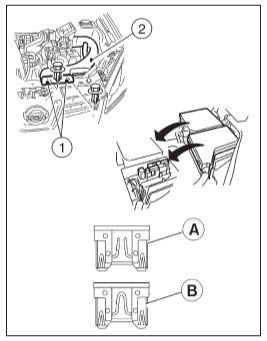

Чтобы получить доступ к этим блокам предохранителей под капотом Nissan Qashqai J11, снимите патрубок воздухозаборника для удобства.
Блок А (первый монтажный блок под капотом Qashqai J11)
Фотография первого блока
Обозначения на крышке блока А
Схема блока А под капотом Nissan Qashqai J11
Расшифровка схемы блока А на русском для Кашкай J11
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем, клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок B (второй монтажный блок под капотом Nissan Qashqai J11)
Фотография второго блока предохранителей
Схема и обозначения на крышке блока B
Схема блока B
Расшифровка предохранителей блока B в моторном отсеке Qashqai J11
| 34 | 15A Реле звукового сигнала |
| 35 | 30A Дизель: Реле PTC 2 |
| 36 | 30A Дизель: Реле PTC 3 |
| 37 | 30A Дизель: Реле PTC 1 |
| 38 | 30A Электрический стояночный тормоз |
| 39 | 30A Опциональный разъем |
| 40 | — |
| 41 | 30A Электрический стояночный тормоз |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Реле омывателей фар |
| J | — |
| K | 40A ABS |
| L | 30A Реле стартера, реле зажигания (предохранители: «1», «2», «3», «4», «10», «11», «12») |
| M | 50A Реле стеклоподъемников, стеклоподъемники, шторка, электропривод сидений |
| R1 | Реле звукового сигнала |
Дополнительные блоки под левой фарой в Nissan Qashqai J11
За передним бампером, под левой головной оптикой, могут быть размещены дополнительные модули с предохранителями и реле для фар, сигнализации и других систем в Кашкай 2 поколения.
Блок 1 под фарой — фото
Схема первого блока под фарой
Обозначения элементов первого блока под фарой Qashqai J11
- CVT OIL PUMP RELAY — реле масляного насоса коробки передач
- CVT CONT — эбу автоматической коробки передач
- FUEL HEATER — подогрев топлива
- RAD_FAN — вентилятор радиатора
- STARTER RELAY — реле стартера
- USM — блок предохранителей и реле под капотом
Блок 2 под фарой — фото
Схема второго блока под фарой в Кашкай J11
Расшифровка второго блока под фарой
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок высокомощных предохранителей на аккумуляторе Nissan Qashqai J11
Этот блок установлен непосредственно на положительном выводе аккумулятора и включает мощные плавкие вставки для защиты стартера, генератора и других ключевых цепей в Кашкай 2 поколения.
Схема блока на аккумуляторе
Функции вставок блока на аккумуляторе Qashqai J11
| A | 450А Стартер, реле перезапуска двигателя (Engine Restart Baypass Relay) |
| B | 450А Генератор |
| C | 100А Вспомогательное реле (предохранители: «13», «14», «15»), реле обогрева заднего стекла (предохранители: «10», «11», «12»), реле отопителя (предохранители: «7», «17»), реле переднего стеклоочистителя, правая фара, задний правый фонарь, передний правый противотуманный фонарь, предохранители: «19», «20», «21», «22», «24», «25», «26», «27», «28», «29», «30», «31», «32», «33», «57», «58», «U» |
| D | 100А Реле зажигания (предохранители: «56», «61», «63», «65», «67»), реле кондиционера, реле вентилятора системы охлаждения двигателя 1, левая фара, задний левый фонарь, передний левый противотуманный фонарь, предохранители: «P», «Q» |
| E | 50А Предохранители: «R», «S», «T», «42», «44», «45», «46» |
| U | 100А Правая фара, задний правый фонарь, передний правый противотуманный фонарь, блок управления свечами накаливания, блок управления термоплунжера, предохранитель: «58» |
| V | 100А Предохранители: «F», «G», «H», «I», «K», «L», «M», «34», «35», «36», «37», «38», «39», «41», «N», «O», |
В нашем канале доступно видео по расположению и замене предохранителей Nissan Qashqai J11 для наглядной демонстрации.
Это полное руководство по блокам предохранителей и реле в Nissan Кашкай 2 поколения. Если у вас есть дополнения или вопросы по электрике Qashqai J11, оставляйте комментарии ниже.
