Nissan Qashqai J10 — популярный компактный кроссовер, производство которого стартовало в 2006 году. На рынке США модель известна как Rogue Sport. Первое поколение маркируется индексом J10 и выпускалось в период с 2007 по 2012 год. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Nissan Qashqai J10 первого поколения, включая схемы расположения, фото распиновки и описания компонентов. Особое внимание уделим предохранителю, отвечающему за прикуриватель, а также советы по замене предохранителей в Nissan Qashqai.
Важно отметить, что конфигурация блоков, их элементы и схемы могут варьироваться в зависимости от региона поставки, года выпуска и уровня комплектации конкретного Nissan Qashqai J10. Рекомендуем сверяться с маркировкой на крышке вашего блока предохранителей для точной идентификации.
Блок предохранителей в салоне Nissan Qashqai J10
Основной блок предохранителей и реле в интерьере Nissan Qashqai J10 расположен в нижней секции приборной панели слева от руля. Чтобы получить доступ к блоку предохранителей салона, достаточно оттянуть защитную крышку.

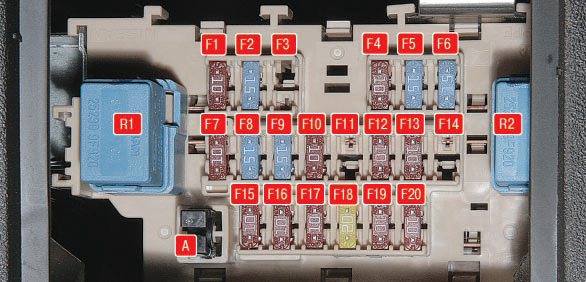

Фото схема расположения блока в салоне
Распиновка и описание предохранителей
| F1 | 10А Аудиосистема, электропривод наружных зеркал |
| F2 | 15А Передняя розетка (прикуриватель) |
| F3 | Резерв |
| F4 | 10А Кондиционер, электрообогреватель салона |
| F5 | 15А Электромотор отопителя |
| F6 | 15А Электромотор отопителя |
| F7 | 10А Дополнительное оборудование |
| F8 | 15А Датчики вариатора (механическая КП) |
| F9 | 15А Аудиосистема |
| F10 | 10А Лампы стоп-сигналов |
| F11 | Резерв |
| F12 | 10А Блок управления электрооборудованием салона |
| F13 | 10А Электрооборудование |
| F14 | 15А Розетка задняя (если установлена) |
| F15 | 10А Обогрев зеркал |
| F16 | 10А Блок управления электрооборудованием салона |
| F17 | 15А Электрооборудование |
| F18 | 20А Мото редуктор стеклоочистителя ветрового окна |
| F19 | 10А Подушки безопасности системы SRC |
| F20 | 10А Обогрев сидений |
| R1 | Реле дополнительное оборудование салона |
| R2 | Реле электровентилятора отопителя |
Предохранитель для переднего прикуривателя в Nissan Qashqai J10 — это F2 на 15А. На схеме английского языка он помечен как POWER SOCKET. Если не работает прикуриватель, проверьте этот элемент в блоке салона.
Блоки предохранителей под капотом Nissan Qashqai J10

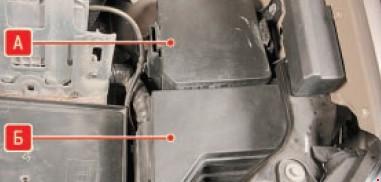

В моторном отсеке Nissan Qashqai J10 размещено три блока с предохранителями и реле, отвечающих за ключевые системы автомобиля, включая двигатель и освещение.
Блок — А (подкапотный блок предохранителей)
Чтобы открыть блок А, отожмите боковой фиксатор на крышке и аккуратно потяните ее вверх для доступа к предохранителям под капотом.
Фото — схема блока А
Распиновка элементов блока А
| F1 | 15А Обогреватель стекла |
| F2 | 15А Обогреватель стекла |
| F3 | 15А Противотуманные фары |
| F4 | 30А Очиститель ветрового стекла |
| F5 | 15А Лампа ближнего света правой фары |
| F6 | 15А Лампа ближнего света левой фары |
| F7 | 10А Лампа дальнего света правой фары |
| F8 | 10А Лампа дальнего света левой фары |
| F9 | 10А Лампы габаритных огней |
| F10 | Резерв |
| F11 | 15А Управление трансмиссией |
| F12 | 20А Блок управления двигателем |
| F13 | 10А Компрессор кондиционера |
| F14 | 10А Лампы света заднего хода |
| F15 | 10А Коробка передач |
| F16 | 10А Система управления двигателем |
| F17 | 15А Топливный насос |
| F18 | 10А Система питания (топливные форсунки) |
| F19 | 10А Гидро электронный блок ABS |
| F20 | Резерв |
| R6 | Реле системы зажигания |
| R8 | Реле обогреватель стекла двери задка |
| R16 | Реле малых оборотов вентилятора системы охлаждения двигателя I |
| R17 | Реле высоких оборотов вентилятора системы охлаждения двигателя II |
Блок — Б (второй подкапотный блок)
Доступ к блоку Б осуществляется аналогично первому: отожмите фиксаторы и снимите крышку для проверки предохранителей и реле.
Схема блока Б
Назначение предохранителей и реле блока Б
| F1 | 20А Турбина охладителя воздуха (турбодизель) |
| F2 | 10А Блок переключателя режимов работы трансмиссии (автомобили с полным приводом) |
| F3 | 10А Генератор |
| F4 | 10А Звуковой сигнал |
| FL5 | 60/30A Электроусилитель рулевого управления, насос омывателя фар, система ABS |
| F6 | 40А Система ABS, система курсовой устойчивости |
| F7 | 30А Электрообогреватель салона (для автомобиля с дизельным двигателем) |
| F8 | 30А Электрообогреватель салона |
| F9 | 30А Электрообогреватель салона |
| F10 | Резерв |
| FL11 | 50/30/40A Вентилятор системы охлаждения двигателя, зажигание |
| F12 | 40A Блок управления электрооборудованием салона |
| R3 | Реле звукового сигнала |
| R4 | Реле вентилятора системы охлаждения двигателя |
| R5 | Реле насоса омывателя фар |
Блок — В (блок на аккумуляторе)
Этот блок предохранителей высокой мощности расположен непосредственно на плюсовой клемме аккумуляторной батареи Nissan Qashqai J10 и состоит из мощных плавких вставок для защиты основных цепей.
На нашем YouTube-канале доступно видео с обзором этой статьи по предохранителям Nissan Qashqai J10. Рекомендуем посмотреть и подписаться для получения дополнительных материалов по ремонту и обслуживанию.
Если у вас есть дополнения или вопросы по блокам предохранителей, оставляйте комментарии ниже.
