Минивэн Nissan Presage выпускался в двух поколениях. Первое поколение, обозначаемое как U30, производилось с 1998 по 2003 год. Второе поколение U31 появилось в 2004 году и продолжалось до 2009 года. В этой статье вы получите подробную информацию о размещении блоков предохранителей и реле в Nissan Presage, включая фото блоков предохранителей Nissan Presage, электрические схемы, расшифровку и назначение элементов.

В этой модели автомобиля размещено несколько блоков предохранителей и реле Nissan Presage. Основной блок находится в салоне рядом с рулевой колонкой, а дополнительные – в моторном отсеке под капотом. Их конструкция может варьироваться в зависимости от года выпуска и комплектации Nissan Presage U30 или U31.

U30

Блок в салоне

Этот блок предохранителей расположен за бардачком. Чтобы получить доступ, снимите крышку перчаточного ящика.

Фотография

Схема с расшифровкой вариант 1

Предохранитель номер 20 отвечает за прикуриватель в Nissan Presage U30.

Схема с расшифровкой вариант 2

Блок под капотом

Блок предохранителей Nissan Presage U30 под капотом размещен слева в моторном отсеке.

Фотография

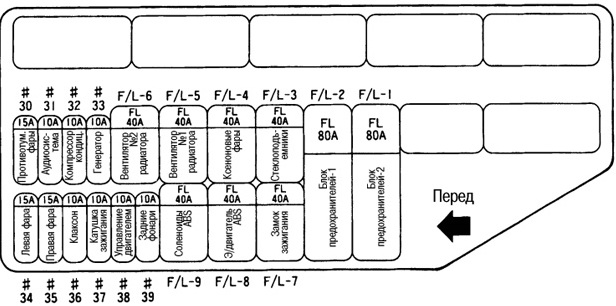

Актуальная схема предохранителей нанесена на крышке блока в Nissan Presage.

Обозначение

FL80A MAIN	80A – Основной предохранитель (главная цепь)
FL30A IGN SW	30A – Замок зажигания
FL40A RAD FAN 1	40A – Вентилятор радиатора №1
FL40A RAD FAN 2	40A – Вентилятор радиатора №2
FL30A ABS SOL	30A – Клапаны ABS
FL40A POWER WINDOW	40A – Электростеклоподъёмники
ALT	10A – Генератор
AUDIO	15A – Аудиосистема
IGN COIL	10A – Катушки зажигания
TAIL	10A – Задние габаритные огни
FR FOG	10A – Передние противотуманные фары
AIRCON	10A – Кондиционер
HID LH	20A – Левая ксеноновая фара
ECCS	10A – Электронная система управления двигателем
HID RH	20A – Правая ксеноновая фара
HORN	10A – Сигнал (клаксон)
H/LAMP RH	15A – Правая фара (ближний/дальний)
H/LAMP LH	15A – Левая фара (ближний/дальний)
WIPER DEICER	10A – Обогрев зоны дворников
RAD FAN 1 (relay)	Реле вентилятора радиатора №1
RAD FAN 2 (relay)	Реле вентилятора радиатора №2
RAD FAN 3 (relay)	Реле вентилятора радиатора №3

Назначение (одни из вариантов)

U31

Блок в салоне

Расположение

Фотография

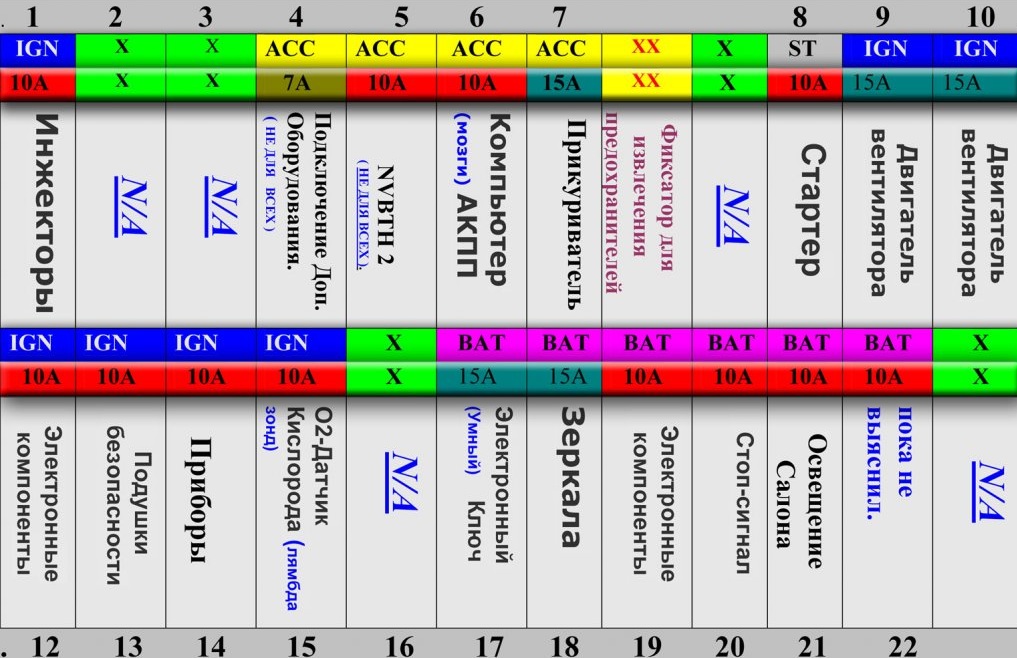

Обозначение (смотрите обратную сторону защитной крышки)

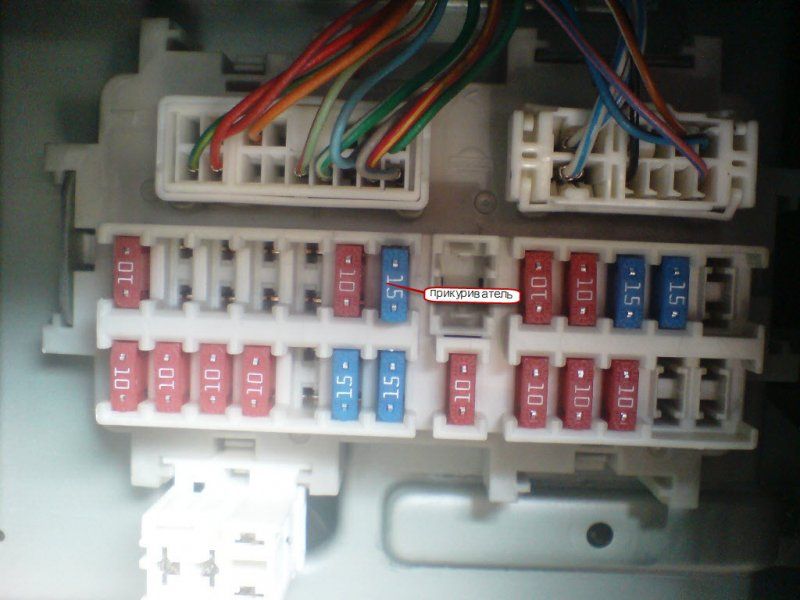

За работу прикуривателя в Nissan Presage U31 отвечает предохранитель №7 на 15А.

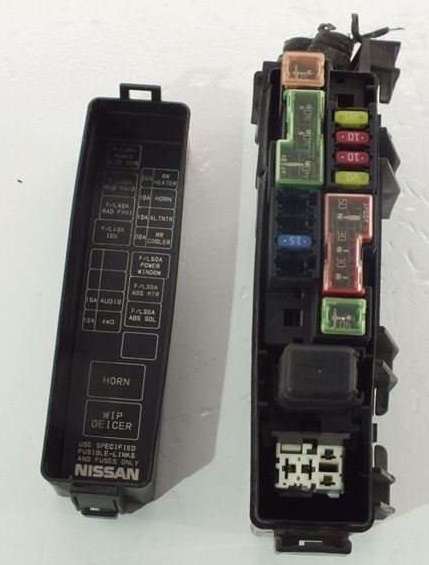

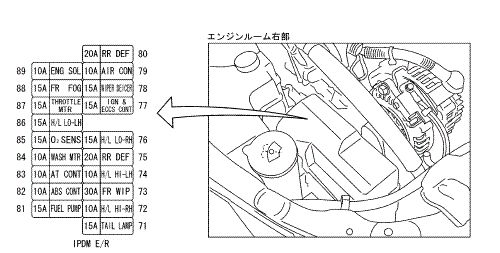

Блоки в моторном отсеке

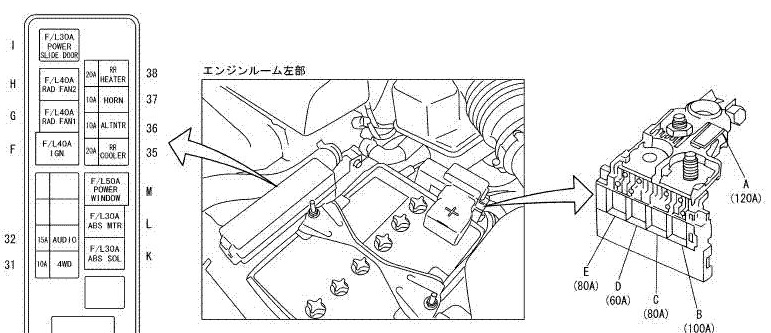

Мощные плавкие предохранители размещены на положительном клемме аккумулятора. Рядом с ним расположен дополнительный блок предохранителей и реле Nissan Presage U31.
