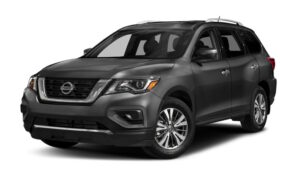

Предохранители и реле Nissan Pathfinder R52 четвертого поколения выпускался с 2013 по 2020 год, а также в 2022-м под обозначением R52. За период производства внедорожник прошел рестайлинг. В этой статье мы подробно разберем систему предохранителей и реле для Nissan Pathfinder R52: включая схемы блоков, их точное расположение, иллюстрации и фото. Особо выделим предохранитель прикуривателя, а также советы по замене и диагностике электрики.
Функции предохранителей и реле в Nissan Pathfinder R52 могут варьироваться в зависимости от года выпуска, уровня комплектации и региона поставки автомобиля.
Блок предохранителей в салоне

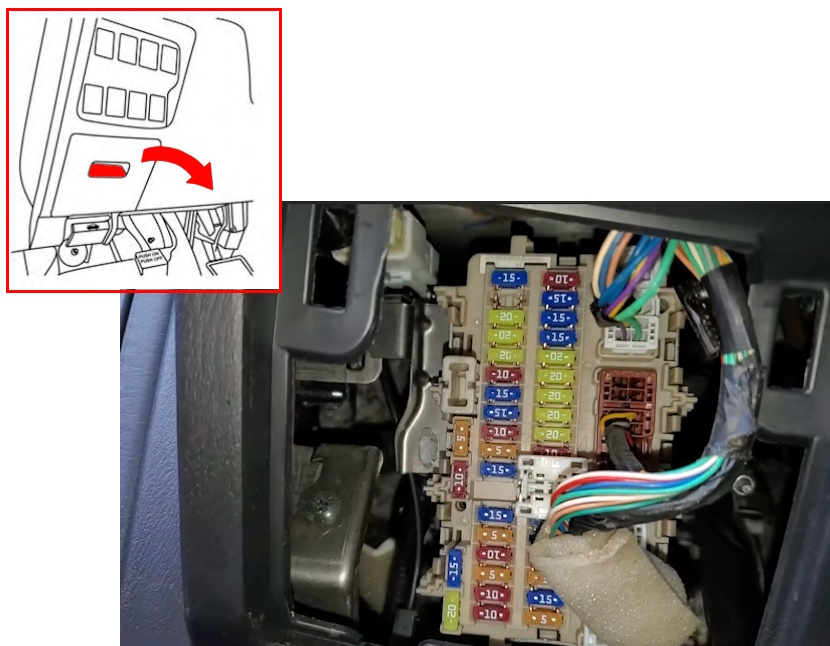

Блок с предохранителями и реле внутри кабины Nissan Pathfinder R52 находится в нижней секции торпедо, скрытой за пластиковой панелью.

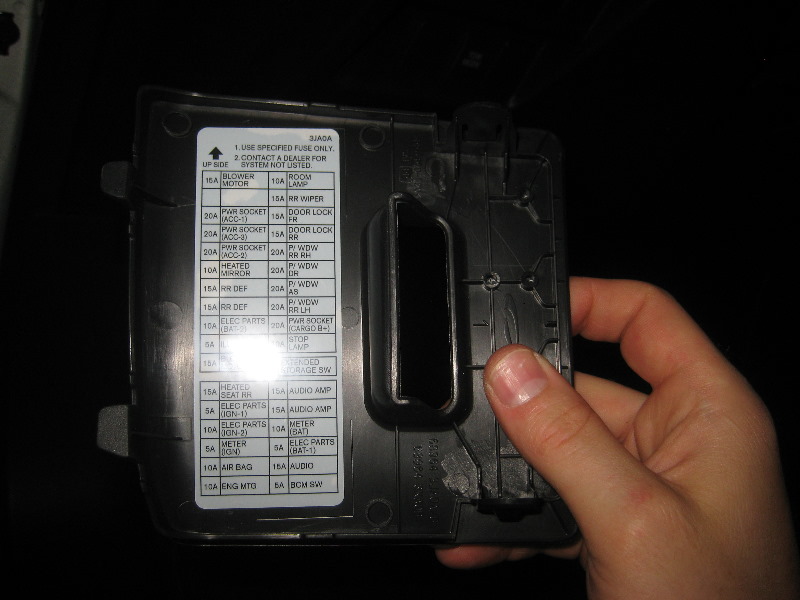

Всегда проверяйте назначение компонентов по схемам на крышке блока для точной идентификации.

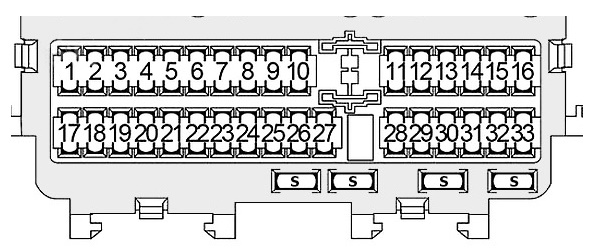

Диаграмма блока
Расшифровка предохранителей
| 1 | 10A BCM (модуль управления кузовом), сигнализация, авто-затемнение зеркала, автоосвещение, позиционирование, задний ход, DRL, помощь водителю, туманки, омыватель фар, фары, корректор фар, Homelink, освещение зеркала, i-Key/запуск, потолочные лампы, IVIS, люк, габариты, номер, задние фонари, замки, сиденья, стеклоподъемники, обогрев стекла, задний омыватель, TPMS, трейлер, поворотники/аварийка, alarm, horn, память сидений. |
| 2 | 15A BCM |
| 3 | 15A BCM, дверные замки, i-Key/запуск, alarm. |
| 4 | 15A BCM, дверные замки, i-Key/запуск, alarm |
| 5 | Не используется |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | 20A Розетка в багажнике |
| 10 | 10A Стоп-сигналы, BCM, ICC brake hold, ECM |
| 11 | 15A Bose amp |
| 12 | 15A Bose amp |
| 13 | 10A Приборная панель |
| 14 | 5A A/C control, drive mode, steering wheel heater, pre-crash belt, rain sensor |
| 15 | 15A Audio, AV control, display, Sirius tuner, Bluetooth, video distributor, rear inputs, headrest display, TCU |
| 16 | 5A BCM |
| 17 | 15A Front blower motor |
| 18 | Не используется |
| 19 | 20A Прикуриватель |
| 20 | 20A Задняя розетка консоли |
| 21 | 20A Передняя розетка консоли |
| 22 | 10A Mirror defoggers |
| 23 | 15A Rear defogger |
| 24 | 15A Rear defogger |
| 25 | 10A Key buzzer, push switch, AWD, data link, IPDM, seat back release, TCM |
| 26 | 5A Headlight levelizer |
| 27 | 15A Front blower motor |
| 28 | 15A 2nd row seat heater |
| 29 | 5A Audio, AV&Navi, around view, TCU, sonar, auto dim, trailer relay 1/2, reverse relay, seat heat relay, climate seat relay |
| 30 | 10A Bluetooth, ADAS, ICC sensor, ICC brake hold, brake switch, ECM, warning chime, side radar L/R, lane camera, data link, engine mount solenoid, A/C, ionizer, exhaust sensor, PTC relay 1/2, 120V outlet, seat adjust |
| 31 | 5A Инструментальная панель |
| 32 | 10A Airbag diagnosis, occupant classification |
| 33 | Не используется |
| 74 | 10A Steering wheel heater relay |
Предохранители для прикуривателя в Nissan Pathfinder R52 — номера 19, 20, 21 по 20A. Это ключевые элементы для питания аксессуаров и диагностики проблем с розетками.
На задней панели блока в салоне размещены отдельные реле для различных систем.
Диаграмма реле
Расшифровка реле
- R1 Зажигание 2
- R2 Вентилятор
- R3 Обогрев заднего стекла
- R4 Аксессуары 1
Блоки под капотом в Nissan Pathfinder R52

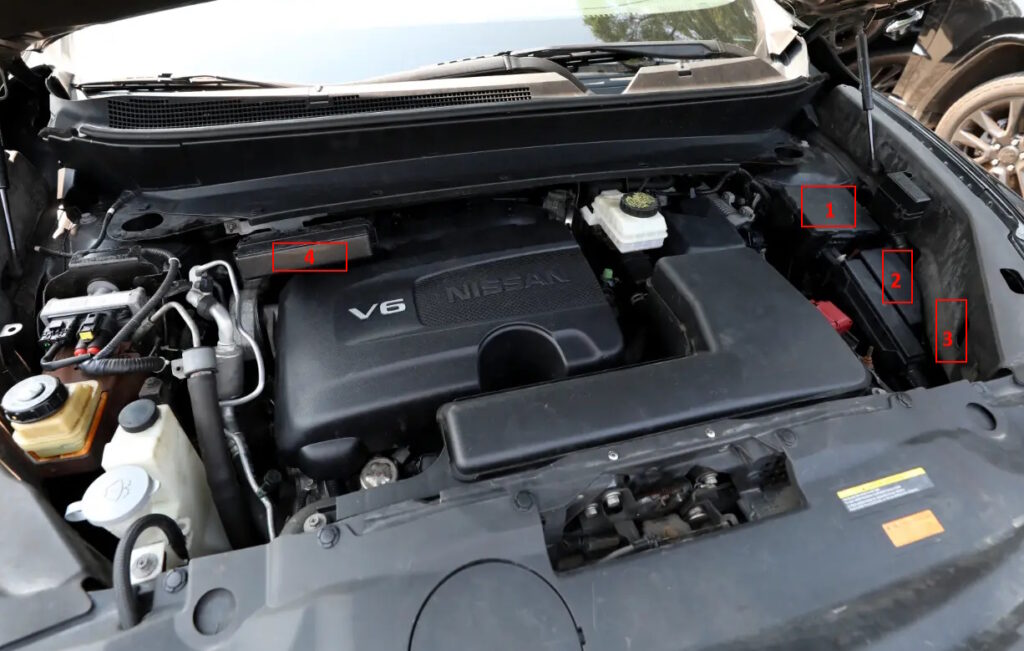

В двигательном отсеке Pathfinder R52 предусмотрено до четырех блоков предохранителей и реле для защиты электрических цепей.
Основной блок предохранителей №1

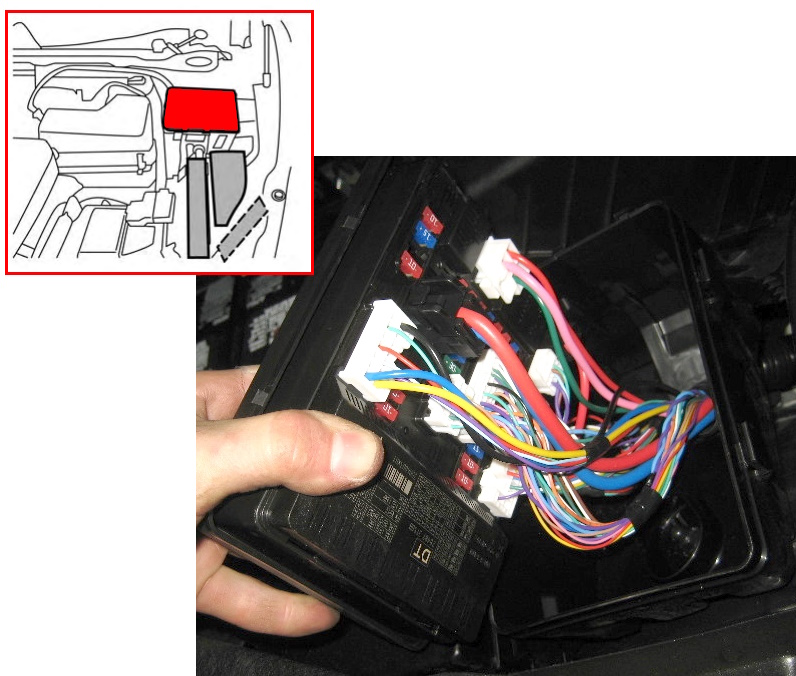

Местоположение блока

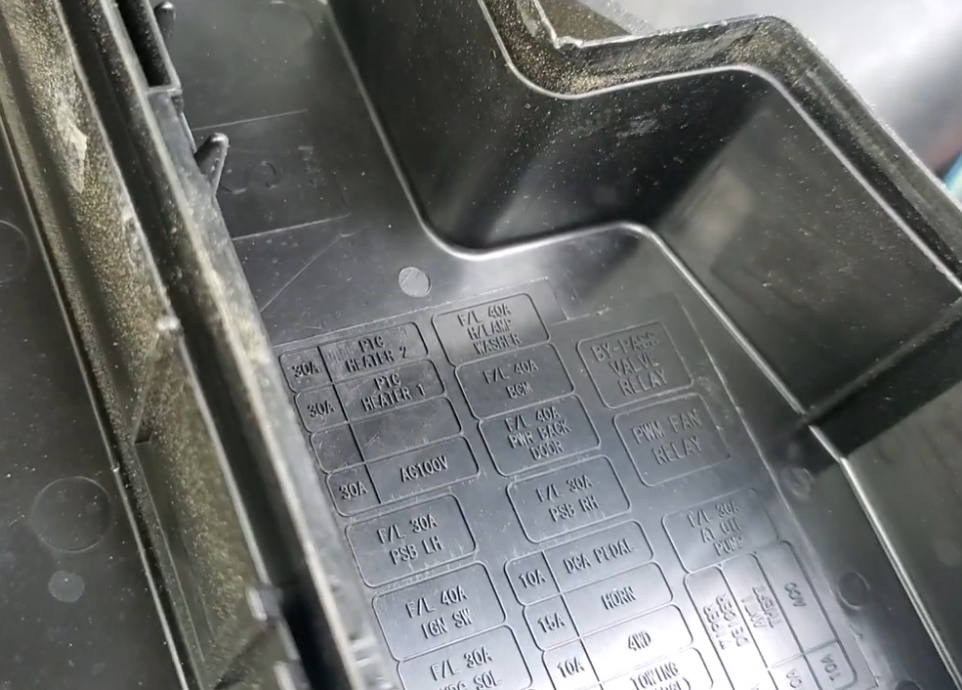

Пример схемы на крышке
Диаграмма
Назначение предохранителей
| 34 | 10A Правая фара (high beam) |
| 35 | 10A Левая фара (high beam) |
| 36 | 15A Правая фара (low beam) |
| 37 | 15A Левая фара (low beam) |
| 38 | 10A ECM, VIAS solenoid, EVAP canister vent, throttle control motor relay |
| 39 | 10A ECM, EVAP purge volume control, intake valve timing, intermediate lock, exhaust valve timing, MAF sensor |
| 40 | 15A Heated O2 sensors, A/F sensors |
| 41 | 30A Front wiper relay |
| 42 | 15A Front fog lamp relay |
| 43 | 10A Daytime light relay |
| 44 | 15A Ignition coils, condenser, ECM |
| 45 | 10A Fuel injectors, ECM |
| 46 | 10A Transmission range switch, TCM, primary speed sensor, input speed sensor, output speed sensor |
| 47 | 15A Fuel pump relay |
| 48 | 10A Cooling fan relay, headlamp motors/switches, transmission range sensor |
| 49 | 10A AWD control, EPS control, ABS solenoid/ motor relays, steering angle sensor, yaw/G sensors |
| 50 | 10A Front/rear washers, multifunction switch |
| 51 | 10A Tail lamps, license lamps, trailer relay 1, levelizer switch, glove box lamp, illumination |
| 52 | 10A Side marker, tail lamps |
| 53 | 10A A/C relay |
| 54 | Не используется |
| 55 | 15A Throttle control motor relay |
| 56 | 10A ECM |

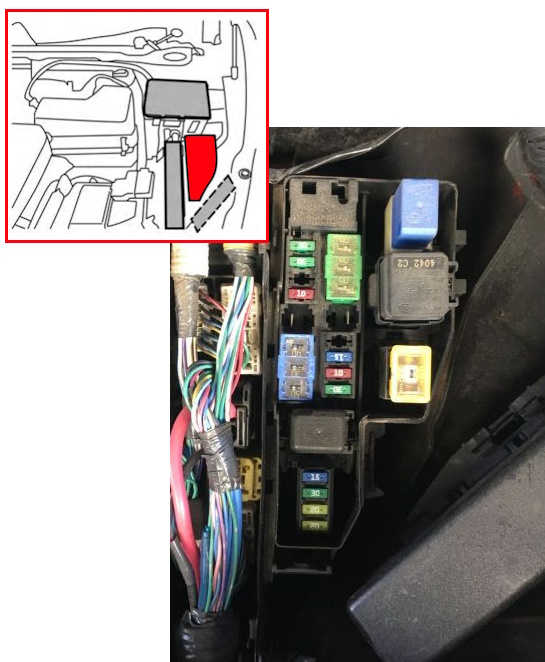

Блок предохранителей №2
Диаграмма на крышке

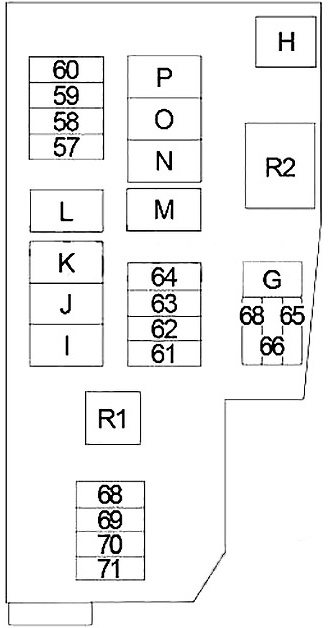

Диаграмма
Расшифровка
| 57 | 10A Генератор, anti-theft horn relay |
| 58 | 10A BOSE audio |
| 59 | 30A PTC heater relay 1 |
| 60 | 30A PTC heater relay 2 |
| 61 | 30A Trailer relay 2 (trailer socket) |
| 62 | 10A AWD control unit |
| 63 | 15A Horn relay, i-Key system |
| 64 | 30A Seat back release unit |
| 65 | 10A Accessory relay 2 (AV&Navi, SiriusXM, A/C audio switches, Bluetooth, seat power, around view, video dist, rear AV inputs, TCU, telematics switch, mirror switch, cluster) |
| 66 | 15A Climate controlled seat, passenger heater |
| 67 | 10A Trailer relay 1 (trailer socket) |
| 68 | 15A Climate controlled seat, driver heater |
| 69 | 30A Inverter system |
| 70 | 20A Rear heater motor relay |
| 71 | 20A Rear heater motor relay |
| G | 30A Trailer brake control |
| H | 60A Cooling fan relay |
| I | 50A ABS motor relay |
| J | 30A ABS solenoid relay |
| K | 40A Ignition relay 2 (fuses 28-32), starter relay, starter control relay |
| L | 30A Driver pre-crash seat belt |
| M | 30A Passenger pre-crash seat belt |
| N | 40A Power liftgate |
| O | 40A BCM, auto light, liftgate, back-up lamp, CVT lock-up, DRL, fogs, wipers, headlights, levelizer, steering heater, interior light, i-Key/ignition, room lamp, IVIS, sunroof, tail lamps, license, rear combo, door locks, power seats, power windows, rear defogger, rear wiper, TPMS, trailer, turn/hazard, alarm, horn, steering position, tilt/telescopic column |
| P | Не используется |
| R1 | Horn relay |
| R2 | Cooling fan relay |
Блок реле №1

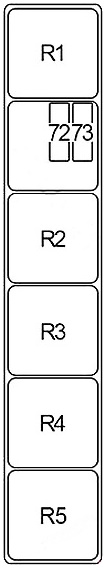

Диаграмма
Расшифровка
| 72 | 10A Trailer reverse relay |
| 73 | 15A Trailer left turn relay |
| 74 | 10A Steering wheel heater relay |
| R1 | PTC 2 |
| R2 | ICC brake hold |
| R3 | Accessory 2 |
| R4 | Не используется |
| R5 | PTC 1 |
Блок реле №2

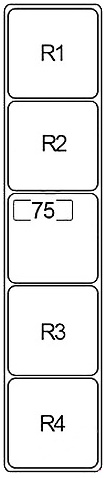

Диаграмма
Назначение
- 75 10A Driver assistance system
- R1 Не используется
- R2 Не используется
- R3 Не используется
- R4 DRL relay
Силовой блок предохранителей

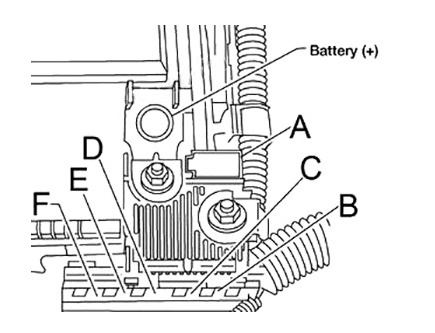

На положительном выводе аккумулятора Nissan Pathfinder R52 размещен блок мощных предохранителей в формате fusible links для защиты основных цепей.
Диаграмма
Расшифровка
| A | 250A Generator, starter, fuses B, C, D |
| B | 100A Fuses 57-64, 72, 73, H, I, J, K, L, M, N, O |
| C | 80A Hi-beam relay (34,35), lo-beam relay (36,37), tail relay (51,52), fuses 41,42,43,68-71 |
| D | 100A EPS control module |
| E | 80A ECM relay (38-40), ignition 1 relay (44-50), fuses 53,55,56 |
| F | 100A Accessory 1 relay (19-21), rear defog relay (22-24), blower relay (17,27), fuses 1-4,9-16,25,65-67,G |
Подробные видео по замене предохранителей и реле для Nissan Pathfinder R52 доступны на нашем канале. Если возникли вопросы по электрике или схемам, пишите в комментариях ниже.
