Предохранители и реле Nissan Pathfinder R51 (2004–2014)

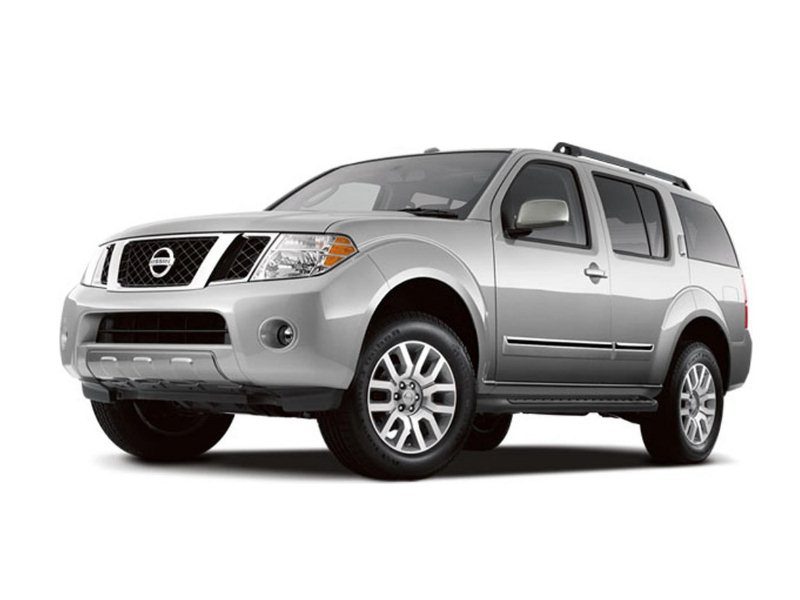

Кроссовер Nissan Pathfinder полного размера выпускается с 1986 года и насчитывает пять поколений. Первые два поколения собирались до 2003 года. Третье поколение, обозначенное как Nissan Pathfinder R51, выходило на рынок в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах, предлагая варианты с бензиновыми и дизельными моторами. Особо востребованными оказались дизельные двигатели объемом 2,5 литра. В этой статье мы подробно разберем блоки предохранителей и реле Nissan Pathfinder R51 (2004-2014), включая фото, электрические схемы, локализацию блоков, а также укажем на элементы, отвечающие за функционирование прикуривателя и розеток.

Положение блоков и функции элементов внутри них могут варьироваться в зависимости от года выпуска, уровня оснащения автомобиля и региона поставки.

Блок в салоне

Салонный блок предохранителей Nissan Pathfinder R51 находится за защитной крышкой в перчаточном ящике. Откройте бардачок и снимите крышку для доступа к блоку.

Фото примера

Проверяйте функции предохранителей по схеме на внутренней стороне крышки блока предохранителей.

Схема блока

Расшифровка предохранителей

1	10A BCM (модуль управления кузовным оборудованием), ECM (модуль управления двигателем)
2	—
3	10A Блок управления блокировкой дифференциала, переключатель режима блокировки дифференциала
4	10A Аудиосистема, BCM (модуль управления кузовным оборудованием), тюнер спутникового радио
5	20A ’10-’15: Розетка питания
5	15A ’04-’09: Розетка питания на консоли
6	10A Переключатель дистанционного управления зеркалом
7	15A ’04-’09: Розетка питания в верхней передней части
8	10A ’10-’15 Управление передним воздухом, реле электродвигателя вентилятора переднего блока
9	15A Модуль блокировки двери багажного отделения
10	15A ’10-’15 Блок управления электронным кондиционером, электропривод заслонки изменения направления воздушного потока
11	15A ’10-’15 Блок управления электронным кондиционером, электропривод заслонки изменения направления воздушного потока
12	10A Выключатель тормоза ASCD, реле подогрева сидений, разъем передачи данных, выключатель стоп-сигнала, система гидролокации Система управления автоматической коробкой передач, аудиосистема
13	10A Датчик диагностики подушек безопасности, блок управления системой классификации пассажиров
14	10A Комбинация приборов, автоматическое затемнение салонного зеркала
15	10A Комбинация переключателей
16	10A Реле подогрева сидений
17	15A Аудио усилитель, тюнер спутникового радио
18	10A Блок управления кузовом (BCM), реле плафона освещения багажного отделения, передний плафон освещения салона/карты, подсветка замочной скважины зажигания, плафон освещения салона второго ряда сидений, система управления тормозами, полный привод
19	10A Автоматическое затемнение салонного зеркала, комбинация приборов, разъем передачи данных, блок управления блокировкой дифференциала, управление передним воздухом, система контроля давления в шинах
20	10A Реле стоп-сигнала, выключатель стоп-сигнала
21	10A Датчик угла поворота рулевого колеса, блок управления раздаточной коробкой, BCM (Блок управления кузовом), плафон освещения салона, система блокировки дверей с электроприводом, система ночного видения (NVIS), охранная система автомобиля
22	10A Блок автоматической коробки передач

Предохранители номерами 5 и 7 на 15A отвечают за прикуриватель и розетки в Nissan Pathfinder R51.

Блоки под капотом

Расположение

В моторном отсеке Nissan Pathfinder R51, возле аккумулятора, размещены три блока с предохранителями и реле для защиты электрики двигателя и систем.

Блок предохранителей и реле

Вариант 1

Фото примера

Пример схемы с крышки блока предохранителей под капотом

Назначение на русском языке

20A FR FOG LAMP — передний противотуманный фонарь
10A ABC ECU — электронный блок управления АБС
10A A/T ECU — электронный блок управления АКПП
15A FUEL PUMP — топливный насос
15A RR DEF — обогрев заднего стекла
15A RR DEF — обогрев заднего стекла
10A DTRL — дневные ходовые огни
15A HEATED MIRROR — обогрев зеркала
10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
15A H/LAMP LO RH — ближний свет, правая фара
15A H/LAMP LO LH — ближний свет, левая фара
30A FR WIPER — дворники лобового стекла
10A H/LAMP WASH — омыватель фар
10A TAIL LAMP — задние габариты
10A ILLUMINATION — освещение салона
10A H/LAMP HI LH — дальний свет, левая фара
10A H/LAMP HI RH — дальний свет, правая фара
15A FR BLR MTR — электродвигатель передней печки.
20A POWER SOCKET — доп.розетка 12 Вольт
10A AT CONT UNIT — блок управления
15A FR BLR MTR — электродвигатель передней печки
30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
15A HORN — сигнал
20A RADIO AMP — питание магнитолы / звукового усилителя

Электрическая схема

Обозначения

32	10A Реле буксировки прицепа 2
33	—
34	10A Правая фара (дальний свет)
35	10A Левая фара (дальний свет)
36	10A Передние комбинированные фонари
37	10A Задние комбинированные фонари, фонари освещения номерного знака, подсветка переключателей, реле буксировки прицепа 1
38	10A Реле фонарей заднего хода (автоматическая коробка передач), реле буксировки прицепа 2
39	30A Реле переднего стеклоочистителя
40	15A Левая фара (ближний свет), реле дневного света 2
41	15A Правая фара (ближний свет)
42	10A Реле кондиционера
43	15A Реле обогрева зеркал
44	—
45	10A Реле дневного света 1
46	15A Реле обогрева заднего стекла
47	15A Реле обогрева заднего стекла
48	15A Реле топливного насоса
49	10A Блок автоматической коробки передач, выключатель блокировки сцепления, выключатель отмены блокировки, реле отмены блокировки сцепления 2
50	10 А АБС, датчик угла поворота рулевого колеса
51	10 А реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач)
52	20 А реле электродвигателя привода дроссельной заслонки
53	20 А блок управления двигателем (ЭБУ), реле ЭБУ, антенный усилитель NATS
54	10 А датчик расхода воздуха, подогреваемый кислородный датчик
55	15 А форсунки
56	20 А Противотуманные фары
Реле
R1	Обогрев заднего стекла
R2	Блок управления двигателем (ЭБУ)
R3	Ближний свет фар
R4	Противотуманные фары
R5	Стартер
R6	Обогрев зеркал
R7	Вентилятор охлаждения (высокая скорость)
R8	Вентилятор охлаждения (низкая скорость)
R9	Зажигание

Вариант 2

Схема

Расшифровка

32	10A Буксировка прицепа
33	—
34	10A Правая фара (дальний свет), система автоматического освещения, охранная система автомобиля
35	10A Левая фара (дальний свет), система автоматического освещения, охранная система автомобиля
36	10A Передние комбинированные фонари
37	10A Задние комбинированные фонари, фонари освещения номерного знака, подсветка переключателей
38	10A Реле фонарей заднего хода (автоматическая коробка передач), буксировка прицепа
39	30A Реле переднего стеклоочистителя
40	15A Левая фара (ближний свет), реле дневного света 2, система автоматического освещения, охранная система автомобиля
41	15A Правая фара (ближний свет), система автоматического освещения, охранная система автомобиля
42	10A Реле кондиционера
43	15A Реле обогрева зеркал
44	—
45	10A Реле дневного света 1
46	15A Реле обогрева заднего стекла
47	15A Реле обогрева заднего стекла
48	15A Реле топливного насоса
49	10A Блок автоматической коробки передач, выключатель блокировки сцепления, блокировка Выключатель отмены, реле отмены блокировки сцепления 2
50	10A ABS
51	10A Реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач), система гидролокации, аудиосистема
52	20A Реле электродвигателя привода дроссельной заслонки
53	20A Блок управления двигателем (ЭБУ), реле ЭБУ, система ночного видения (NVIS)
54	15A Датчик расхода воздуха, подогреваемый кислородный датчик
55	15A Форсунки
56	20A Передние противотуманные фары
57	—
	Реле
R1	Обогрев заднего стекла
R2	Вентилятор охлаждения (низкая скорость)
R3	Вентилятор охлаждения (высокая скорость)
R4	Зажигание

Блок предохранителей

Схема блока

Описание

24	(FR BLWR) Электродвигатель вентилятора кондиционера
25	(HORN) Звуковой сигнал
26	(T/F RLY) Переключение раздаточной коробки 4WD
27	(FR BLWR) Электродвигатель вентилятора кондиционера
28	(ARR SOCKET) Дополнительная розетка
29	(RR LEVEL SUS) Задняя подвеска
30	(ALT) Аккумулятор и система зарядки
31	(RADIO) Радио и аудиосистема
G	(F/L BCM/PWR WDW) Электро стеклоподъемники
H	(F/L RR SUSP) Предохранительная вставка задней подвески
I	(F/L ABS MTR) Антиблокировочная система тормозов
J	(F/L ABS SOL) Соленоид антиблокировочной системы тормозов
J	(F/L ABS SOL) Соленоид антиблокировочной системы тормозов
K	(F/L TRAILER TOW) Фонари прицепа
L	(F/L ELEG BRAKE) Антиблокировочная система тормозов
M	(F/L RAD FAN) Вентилятор радиатора
N	(F/L IGN SW) Замок зажигания
R1	(HORN RELAY)

Блок реле

Схема

Обозначение

1	(TTOW TURN) Огни прицепа
2	(IGN) Зажигание
3	(T/F CONT) Переключение раздаточной коробки 4WD
4	(T/F CONT) Переключение раздаточной коробки 4WD
5	I-KEY
6	(HT STRG) Подогрев руля (колеса)
7	(SPARE) Запасной предохранитель
8	(SPARE) Запасной предохранитель
R1	(T/F SSOF 1) Отключение раздаточной коробки 4WD
R2	(T/F 2) Переключение раздаточной коробки 4WD
R3	ACC BRAKE
R3	(T/F SSOF 2) Отключение раздаточной коробки 4WD
R4	(TRAILER TURN LH) Левые огни прицепа
R5	(TRAILER TURN RH) Правые огни прицепа
R6	(POWER SOCKET) Прикуриватель / розетка
R7	(T/F 1) Переключение раздаточной коробки 4WD
R8	(DTRL) Дневные ходовые огни
R9	(VDC) Соленоид управления динамикой автомобиля
R10	(TRAILER TOW NO. 2) Прицеп

Силовой блок

Блок мощных предохранителей расположен на положительной клемме аккумулятора под красной пластиковой крышкой для защиты основных цепей Nissan Pathfinder R51.

Схема

Назначение

A — Генератор 140 А, предохранители: «D», «E», «F»
B — Вспомогательное реле 60 А (’04- (предохранители: «4», «5», «6», «7»)), предохранители: «17», «18», «19», «20», «21», «22»
C — 80 А ’04: Реле зажигания (предохранители: «38», «48», «49», «50», «51», «54», «55»), предохранители: «46», «47», «52», «53», 80 А ’13: предохранители: «52», «53»
D — 80 А реле дальнего света фар (предохранители: «34», «35»), реле ближнего света фар (предохранители: «40», «41»), реле противотуманных фар (предохранитель: «56»), реле задних фонарей (предохранитель: «36», «37»), предохранители: «32», «39», «42», «43», «45»
E — Реле высокой скорости вентилятора охлаждения 100 А, реле низкой скорости вентилятора охлаждения, реле обогрева зеркал, предохранители: «24», «25», «26», «27», «G», «H», «I»
F — Предохранители 80 А: «J», «L», «M», «N», «29», «30»
