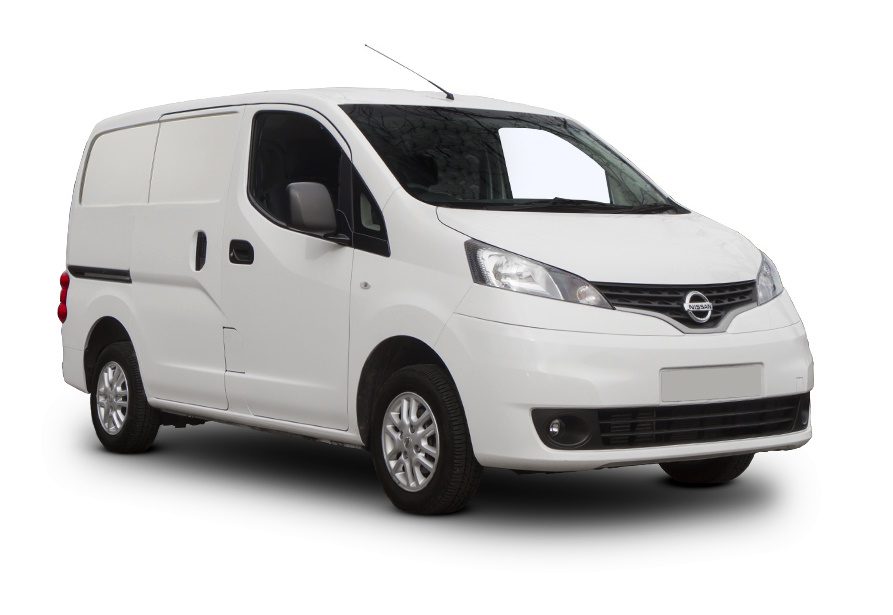

Автомобиль Nissan NV200 производился с 2010 по 2021 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годов выпуска, с различными вариантами комплектации и обновлениями. В этой статье мы подробно рассмотрим расположение блоков предохранителей и реле в Nissan NV200, предоставим фотографии этих блоков, схемы подключения и расшифровку элементов. Особо выделим предохранитель прикуривателя Nissan NV200 для удобства владельцев.
Блок предохранителей в пассажирском отсеке Nissan NV200

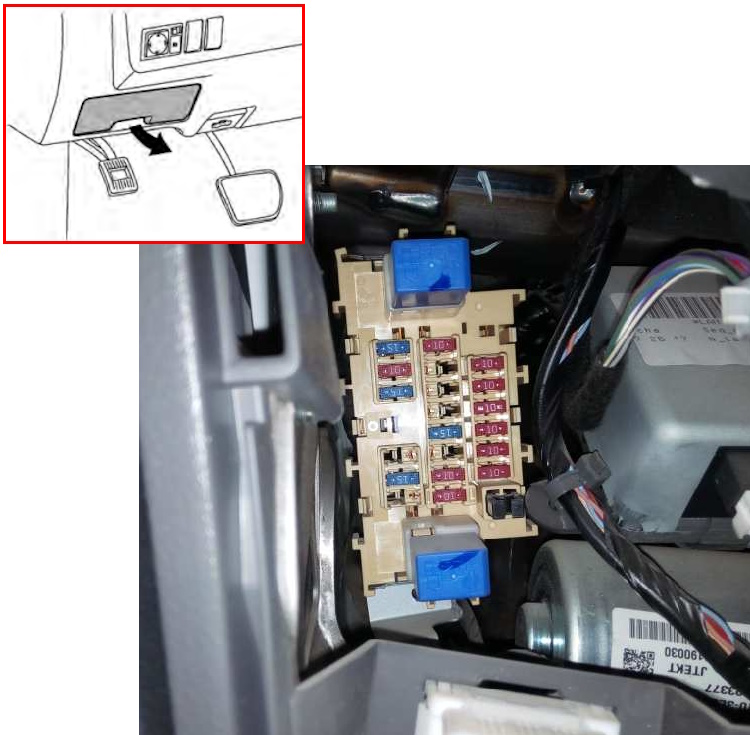

Предохранительный блок в салоне Nissan NV200 размещен в нижней секции приборной панели, под защитным пластиковым кожухом для удобного доступа.

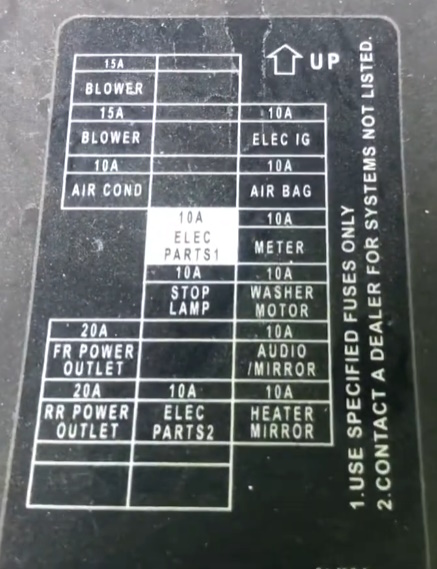

Проверяйте функции предохранителей по схеме, размещенной на внутренней стороне крышки блока предохранителей Nissan NV200.

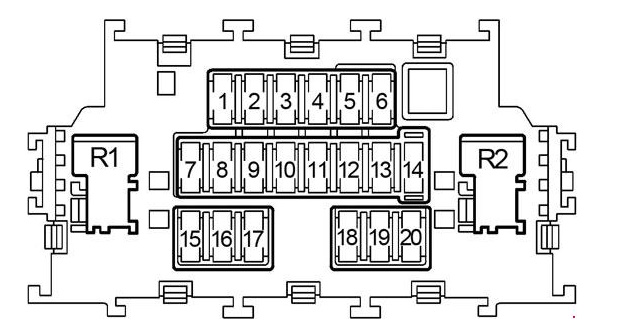

Схема блока предохранителей в салоне Nissan NV200
Расшифровка предохранителей и реле в салоне
| F1 | 10A Подушки безопасности SRC |
| F2 | 10A Кузов, реле зажигания, реле топливного насоса, модуль бортовой электроники (BCM) |
| F3 | 10A Предупреждающие индикаторы, зуммер, система зарядки |
| F4 | 15A Насос омывателя лобового стекла и двери багажника |
| F5 | 15A Обогрев наружных зеркал |
| F6 | 10A Обогрев зеркал |
| F7 | 10A Модуль бортовой электроники (BCM) |
| F8 | Резерв |
| F9 | Резерв |
| F10 | Резерв |
| F11 | 10A Стоп-сигналы, ABS, ESP, предупредительные индикаторы |
| F12 | Резерв |
| F13 | 10A Освещение салона, блок дистанционного управления, освещение, освещение багажного отделения, датчик дождя |
| F14 | Резерв |
| F15 | 15A Электро вентилятор отопителя |
| F16 | 10A Электро вентилятор отопителя |
| F17 | 15A Климатическая установка |
| F18 | 15A Передняя розетка, предохранитель прикуривателя Nissan NV200 |
| F19 | 15A Задняя розетка |
| F20 | 10A Подогрев сидений |
| Реле в салоне Nissan NV200 | |
| R11 | Реле вентилятора отопителя |
| R12 | Реле дополнительного оборудования салона |
Предохранитель прикуривателя в передней розетке Nissan NV200 защищен элементом F18 на 15 А.
Блоки предохранителей и реле под капотом Nissan NV200

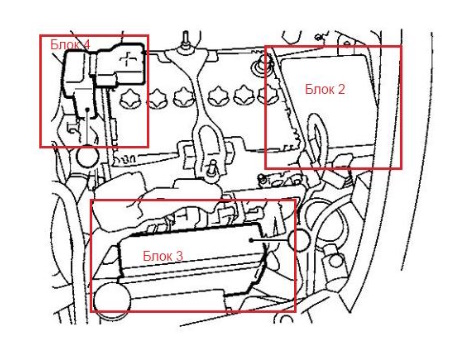

В моторном отсеке Nissan NV200 предусмотрено до четырех блоков с предохранителями и реле, отвечающими за ключевые системы автомобиля.
Монтажный блок под капотом Nissan NV200
Этот блок, помеченный как №2 на схемах, установлен на краю моторного отсека. Чтобы добраться до него, снимите воздуховод воздушного фильтра для безопасного доступа к предохранителям и реле Nissan NV200.

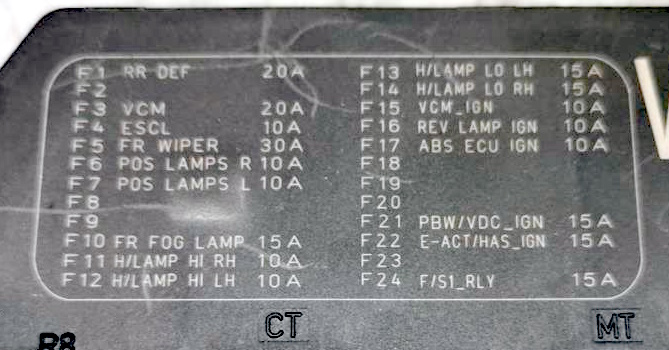

Пример схемы и обозначений на крышке монтажного блока предохранителей Nissan NV200.
Схема монтажного блока под капотом
Расшифровка предохранителей в монтажном блоке
| F1 | 20А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | Не используется |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А Усилитель руля |
Обозначение реле в монтажном блоке Nissan NV200
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Основной блок предохранителей под капотом

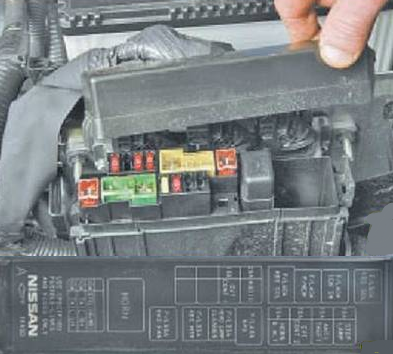

Блок №3 в моторном отсеке Nissan NV200 расположен на корпусе электронного блока управления двигателем. Для доступа отожмите защелку крышки — на ее внутренней поверхности указана актуальная схема предохранителей и реле.

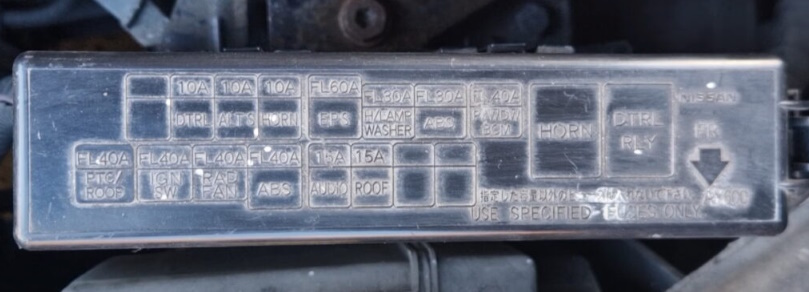

Схема на крышке блока предохранителей Nissan NV200

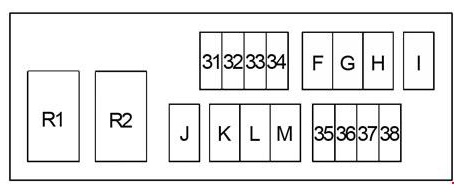

Детальная схема блока
Расшифровка элементов блока предохранителей и реле
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | 15А Аудиосистема |
| 35 | 10А Звуковой сигнал |
| 36 | 10А Система зарядки |
| 37 | 10А Дневные ходовые огни |
| 38 | — |
| F | 40А ABS, ESP |
| G | 40А Реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая скорость) |
| H | 40А Замок зажигания |
| I | 40А Дополнительный отопитель (PTC) |
| J | 40А Стеклоподъемники, блок управления кузовом (BCM) |
| K | 30А ABS, ESP |
| L | 30А Очистители фар |
| M | 60А Усилитель руля |
| R1 | Дневные ходовые огни реле |
| R2 | Звуковой сигнал реле |

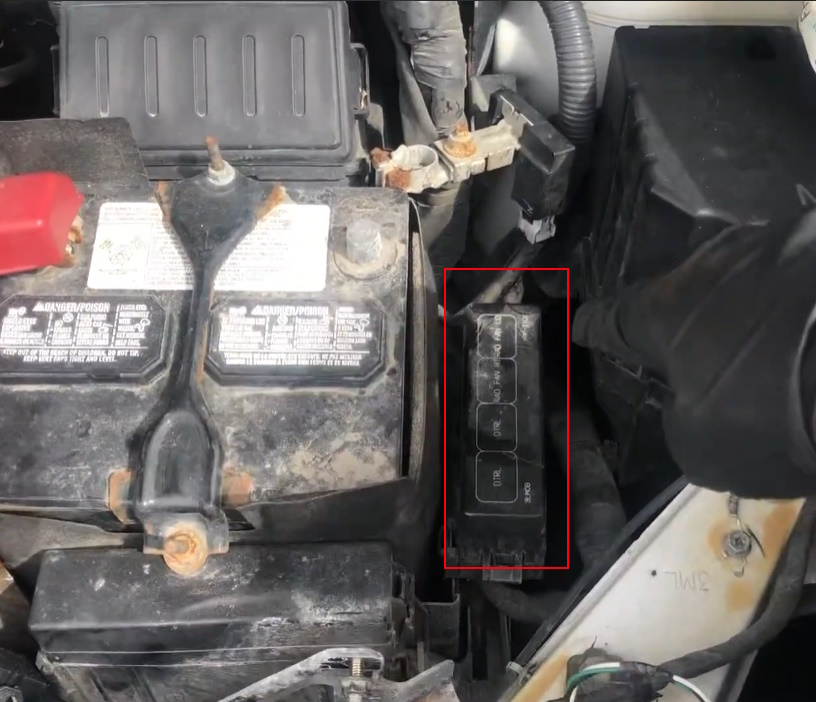

Блок реле под капотом Nissan NV200
Функции реле в блоке
- DTRL — Реле дневного света Nissan NV200
- RAD FAN HI — Система вентилятора охлаждения двигателя (высокая скорость)
- RAD FAN LO — Система вентилятора охлаждения двигателя (низкая скорость)
Блок силовых предохранителей Nissan NV200
Силовой блок предохранителей установлен на плюсовой клемме аккумулятора и состоит из мощных плавких предохранителей, которые охраняют основные цепи салонного и подкапотного блоков. На схемах он отмечен как №4. При полной потере питания начните диагностику именно здесь для Nissan NV200.

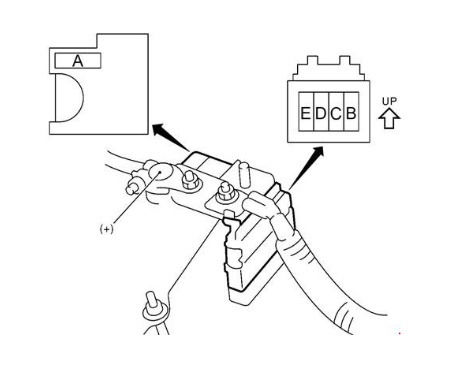

Схема силового блока предохранителей
- А — 80/140 / 250А — Система зарядки, система запуска, предохранители
- B — 80 / 100A — Предохранители
- C — 80A — Предохранители
- D — 60A — Реле зажигания, предохранители, реле топливного насоса
- E — 80A — Дополнительное реле, предохранители, реле отопителя
Если у вас есть дополнения по предохранителям и реле Nissan NV200 — оставляйте отзывы в комментариях.
