Автомобиль Nissan Note классифицируется как субкомпактный минивэн. Первое поколение, обозначенное индексом E11, выпускалось в период с 2004 по 2013 год, включая годы 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012, с промежуточными обновлениями. Второе поколение E12 производилось начиная с 2014 года и продолжается по настоящее время, охватывая 2015, 2016, 2017, 2018, 2019 и 2020 годы. Официальных поставок в Россию не было. В этой статье мы подробно разберем расположение ключевых электронных блоков управления в Nissan Note, с акцентом на предохранители и реле Nissan Note E11 и E12, включая фото блоков, схемы и расшифровку для удобства поиска и диагностики.
Функции элементов в блоках могут варьироваться в зависимости от комплектации. Всегда проверяйте спецификацию на обратной стороне крышки вашего блока предохранителей Nissan Note.
E11
Блоки в салоне

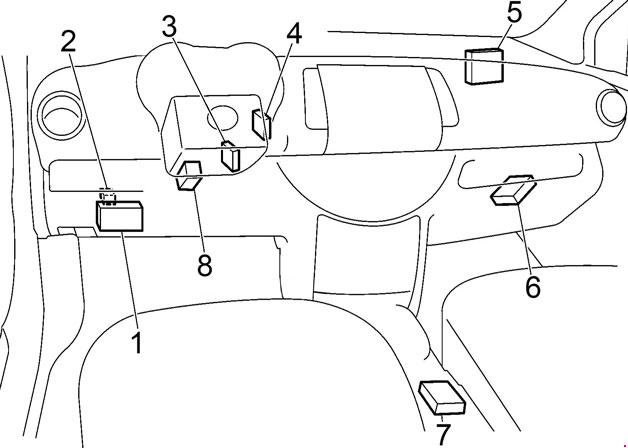

Общее расположение блоков управления
Схема
Назначение
- Блок предохранителей Nissan Note E11
- Реле блокировки дверей (при наличии интеллектуальной системы доступа в автомобиль)
- Усилитель антенны противоугонной системы (NATS)
- Блок управления интеллектуальной системой доступа в автомобиль
- Блок кузовной электроники (BCM)
- Блок управления коробкой передач
- Блок подушек безопасности
- Блок управления ESP
Блок предохранителей

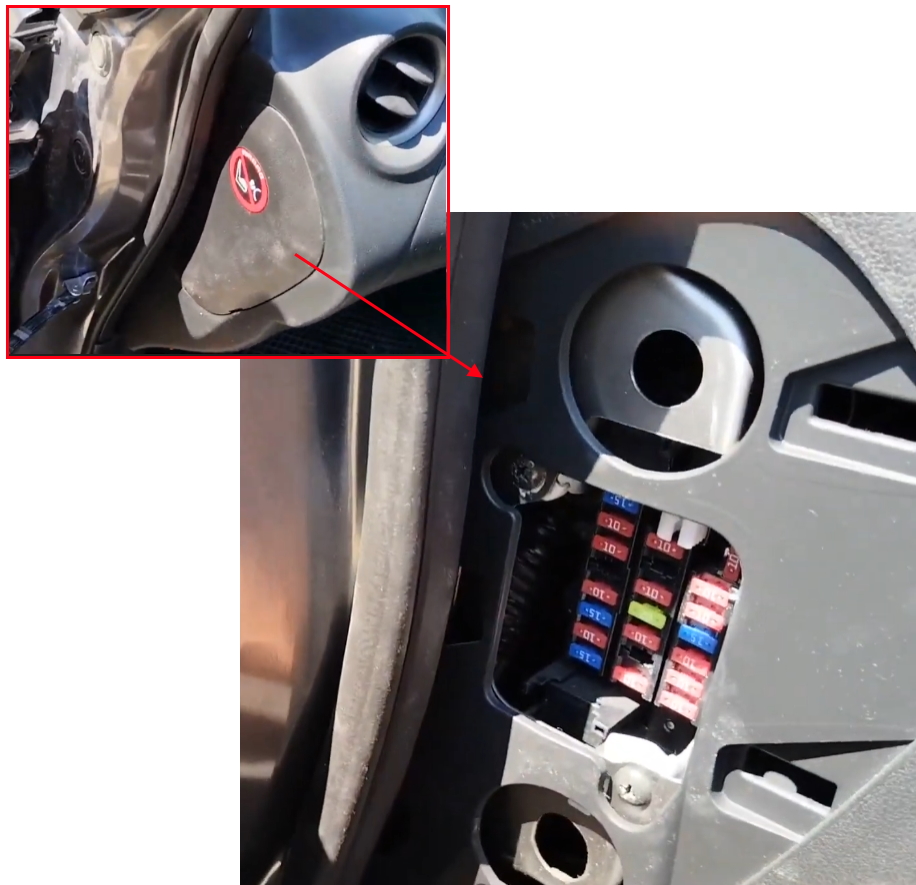

Расположен в приборной панели слева, за съемной защитной крышкой для легкого доступа.

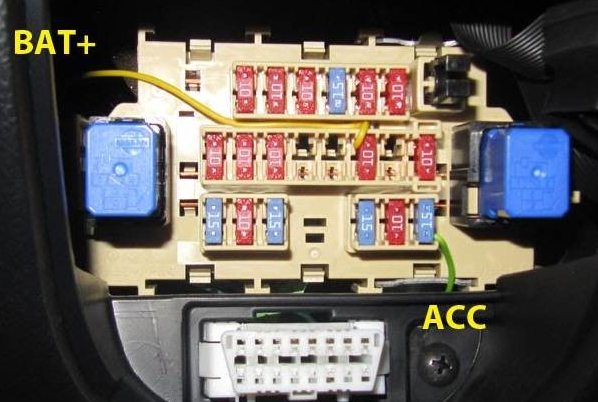

Фотография

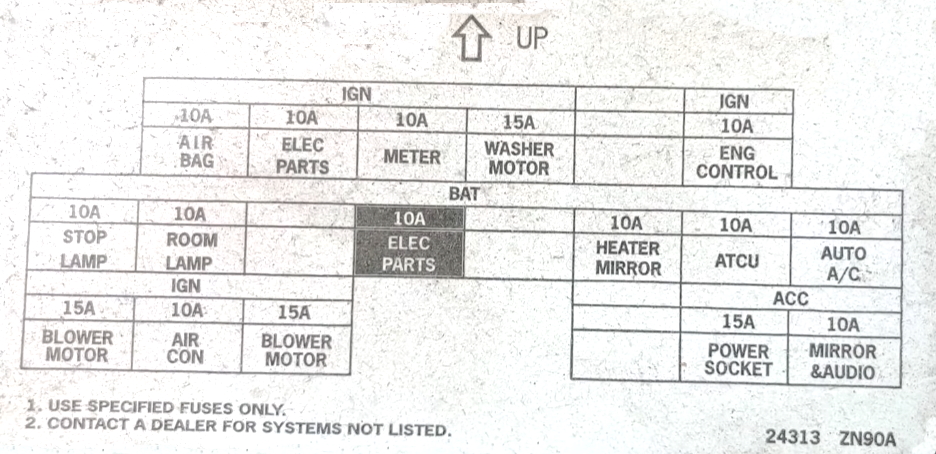

Проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока Nissan Note.

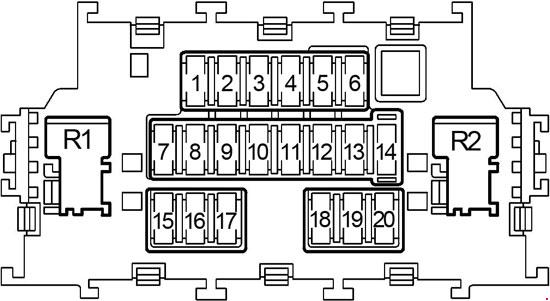

Схема предохранителей и реле в салоне E11
Описание предохранителей и реле Nissan Note E11
Предохранители салонного блока E11 | |
| F1 | 10А Подушки безопасности системы SRC |
| F2 | 10А Дополнительное оборудование, реле зажигания, реле топливного насоса, блок кузовной электроники (BCM) |
| F3 | 10А предупреждающие индикаторы, предупреждающий зуммер, система зарядки |
| F4 | 15А Насос омывателя ветрового окна и стекла двери задка |
| F5 | 15А Обогрев наружных зеркал заднего вида |
| F6 | 10А Противоугонная система (NATS), Аудиосистема |
| F7 | 10А Блок кузовной электроники (BCM) |
| F8 | 10А Центральный замок, блок дистанционного управления |
| F9 | 10А Лампы стоп-сигналов, ABS, ESP, предупреждающие индикаторы |
| F10 | Резерв |
| F11 | Резерв |
| F12 | 10А Освещение салона, блок дистанционного управления, подсветка, освещение багажного отсека, датчик дождя |
| F13 | Резерв |
| F14 | 10А Подсветка панели приборов, разъем диагностики (OBD II), интеллектуальная система доступа в автомобиль, указатели поворота |
| F15 | 15А Электровентилятор отопителя |
| F16 | 10А Климатический блок |
| F17 | 15А Электровентилятор отопителя |
| F18 | 15А Задняя розетка |
| F19 | 10А Подогрев сидений |
| F20 | 15А Передняя розетка, предохранитель прикуривателя |
Реле салонного блока E11 | |
| R11 | Реле электровентилятора отопителя |
| R12 | Реле дополнительного оборудования салона |
Предохранитель прикуривателя в передней части — это номер 20 на 15А в блоке Nissan Note E11.
Блоки под капотом
Общее расположение блоков

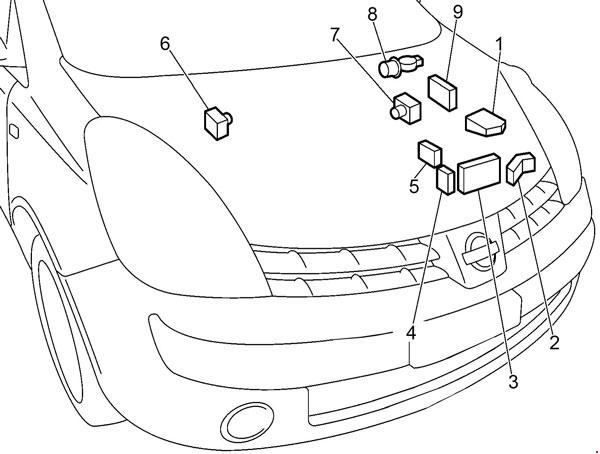

Схема расположения подкапотных блоков Nissan Note E11
Обозначение блоков
- Монтажный блок предохранителей (IPDM E/R)
- Блок реле (PTC)
- Дополнительный блок предохранителей
- K9K: Дополнительный блок силовых предохранителей
- Блок силовых предохранителей Nissan Note E11
- LHD: Блок управления ABS
- RHD: Блок управления ABS
- Мотор стеклоочистителя
- Блок управления двигателем (ECM)
Монтажный блок предохранителей

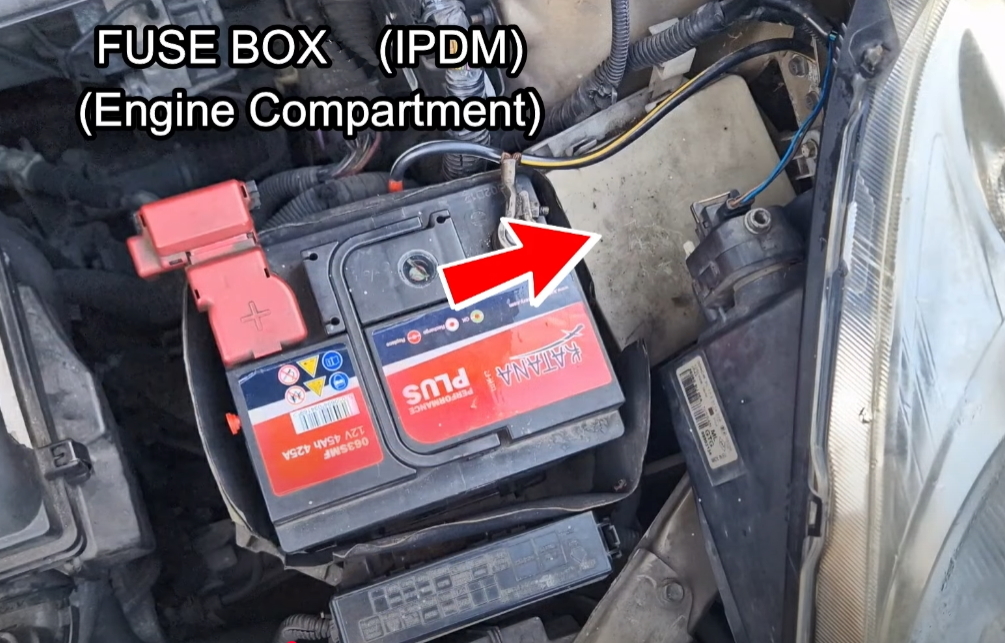

Фото примера расположения блока под капотом

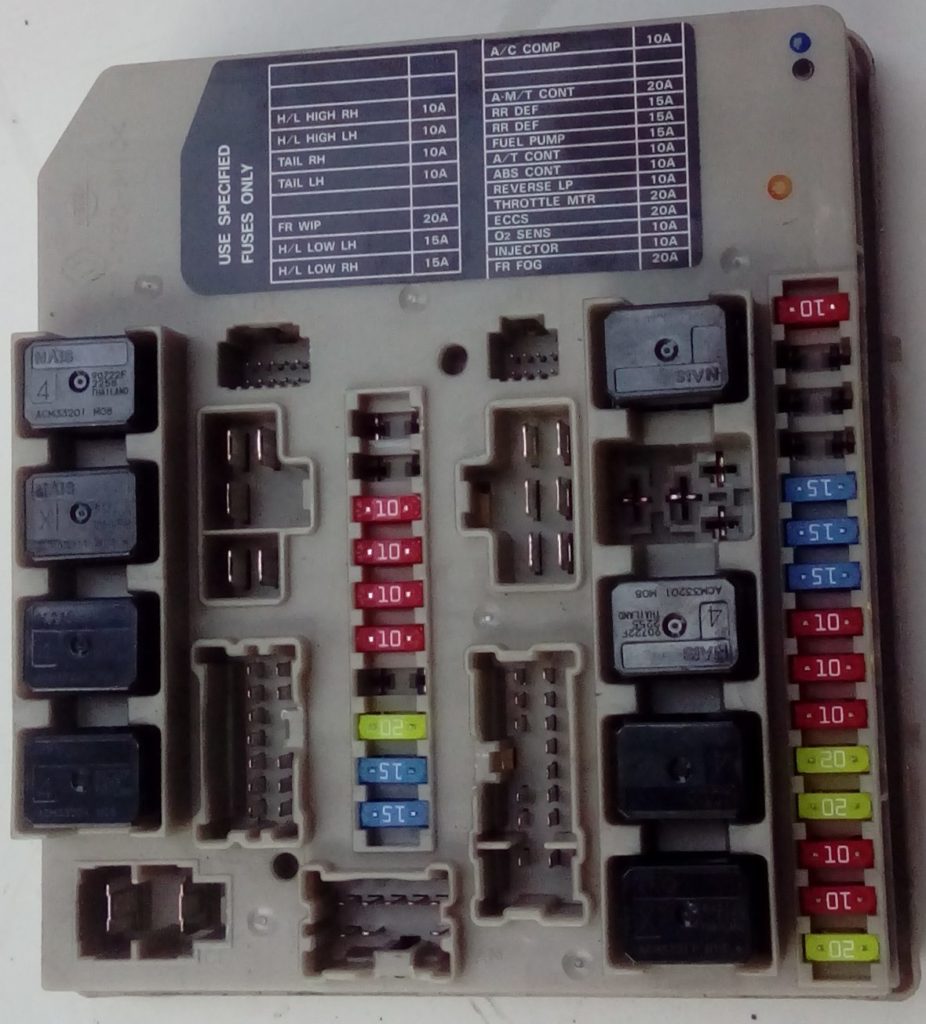

Фотография блока
Схема монтажного блока под капотом E11
Расшифровка элементов подкапотного блока E11
| Предохранители | |
| 41 | — |
| 42 | — |
| 43 | 10А Дальний правый свет, дневные ходовые огни, система автоматического освещения |
| 44 | 10А Дальний левый свет, дневные ходовые огни, система автоматического освещения |
| 45 | 10А Габаритный свет с правой стороны, система автоматического освещения, подсветка |
| 46 | 10А Габаритный свет с левой стороны, система автоматического освещения, подсветка, фары |
| 47 | — |
| 48 | 20А Стеклоочиститель и омыватель лобового стекла |
| 49 | 15А Ближний левый свет, дневные ходовые огни, система автоматического освещения |
| 50 | 15А Ближний правый свет, дневные ходовые огни, система автоматического освещения |
| 51 | 10А Муфта компрессора кондиционера |
| 52 | — |
| 53 | — |
| 54 | 20А Блок управления автоматической коробкой передач |
| 55 | 15А Обогрев заднего стекла, предохранитель № 5 (обогрев зеркал) |
| 56 | 15А Обогрев заднего стекла, предохранитель № 5 (обогрев зеркал) |
| 57 | 15А Реле топливного насоса |
| 58 | 10А Датчик скорости (автоматическая коробка передач), датчик температуры масла (автоматическая коробка передач), блок управления автоматической коробкой передач, датчик вращения турбины |
| 59 | 10А ABS, ESP |
| 60 | 10А Селектор автоматической коробки передач, система запуска, лампы заднего хода, индикаторы автоматической коробки передач, задней стеклоочиститель и омыватель |
| 61 | 20А Реле дроссельной заслонки |
| 62 | 20А Блок управления двигателем, датчик массового расхода воздуха, датчик положения коленчатого вала, датчик положения распределительного вала, клапан продувки адсорбера, система зажигания, впускной клапан, противоугонная система, форсунки, привод подачи топлива, клапан турбины |
| 63 | 10А Система впрыска топлива, передний нагреваемый датчик кислорода, задний нагреваемый датчик кислорода |
| 64 | 10А Система впрыска топлива |
| 65 | 20А Передний противотуманный свет |
| Реле | |
| R1 | 1) Обогрев заднего стекла, 2) Ближний свет |
| R2 | 1) Блок управления двигателем (ECM), 2) Габаритный свет |
| R3 | 1) Ближний свет, 2) Дальний левый свет |
| R4 | 1) Передний противотуманный свет, 2) Дальний правый свет |
| R5 | 1) Стартер, 2) Муфта компрессора кондиционера |
| R6 | Передний противотуманный свет |
| R7 | 1) Вентилятор системы охлаждения (высокая скорость), 2) Стеклоочиститель лобового стекла |
| R8 | 1) Вентилятор системы охлаждения (низкая скорость), 2) Вентилятор системы охлаждения (высокая скорость) |
| R9 | 1) Зажигание, 2) Вентилятор системы охлаждения (низкая скорость) |
Дополнительный блок предохранителей

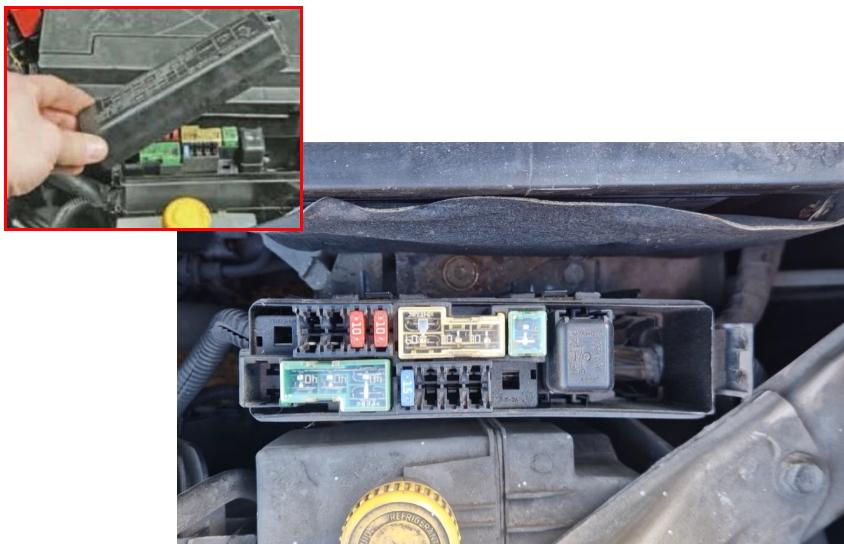

Этот блок размещен рядом с аккумулятором в моторном отсеке Nissan Note E11.

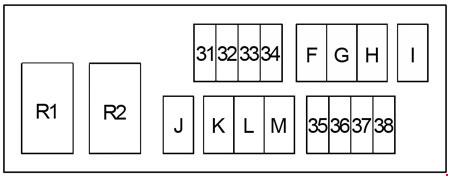

Схема дополнительного блока под капотом E11
Назначение элементов
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | 15А Аудио система |
| 35 | 10А Звуковой сигнал |
| 36 | 10А Система зарядки |
| 37 | 10А Дневные ходовые огни |
| 38 | — |
| F | 40А ABS, ESP |
| G | 40А Реле вентилятора системы охлаждения (высокая скорость), реле вентилятора системы охлаждения (низкая скорость) |
| H | 40А Замок зажигания |
| I | 40А Вспомогательный отопитель (PTC) |
| J | 40А Стеклоподъемники, блок кузовной электроники (BCM) |
| K | 30А ABS, ESP |
| L | 30A Очистители фар |
| M | 60А Усилитель рулевого управления |
| R1 | Дневные ходовые огни |
| R2 | Звуковой сигнал |
Дополнительный блок силовых предохранителей
- N 80A — Вспомогательный отопитель (PTC)
- O 60A — Свечи накала
- P 80A — Вспомогательный отопитель (PTC)

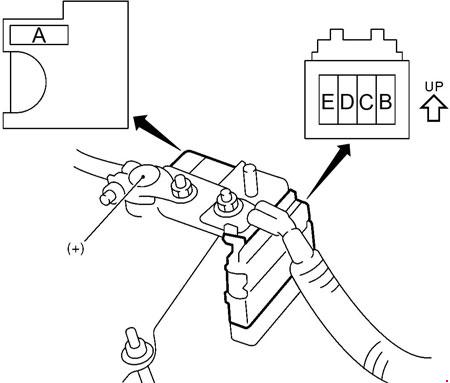

Блок силовых предохранителей
Монтируется непосредственно на положительном выводе аккумулятора для защиты основных цепей.
- А — 80/140/250А — Система зарядки, система запуска, предохранители
- B — 80/100A — Предохранители
- C — 80A — Предохранители
- D — 60A — Реле зажигания, предохранители, реле топливного насоса
- Е — 80А — Вспомогательное реле, предохранители, реле отопителя
E12
Расположение основных блоков в втором поколении Nissan Note E12 во многом аналогично первому, но с некоторыми обновлениями для улучшенной электроники.
Блок в салоне
Блок предохранителей и реле в салоне E12 находится в левом конце приборной панели (для версий с левым и правым рулем), скрытый за боковой панелью.

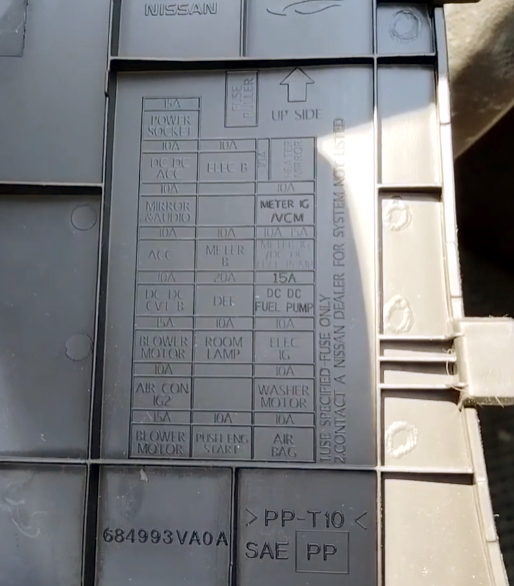

Всегда сверяйтесь с индивидуальной схемой на обратной стороне крышки для точного назначения предохранителей Nissan Note E12.

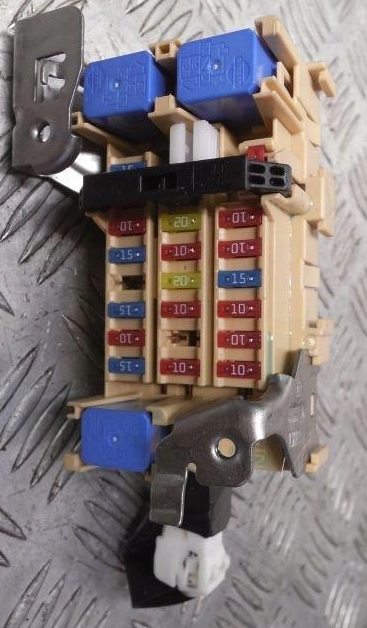

Фотография салонного блока E12

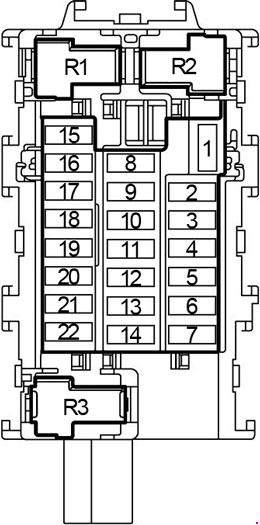

Схема блока предохранителей в салоне E12
Описание элементов салонного блока E12
- 10А — Электрооборудование согласно схемы с обратной стороны крышки
- 10А — Электрооборудование согласно схемы с обратной стороны крышки
- 10А — Омыватели
- 10А — SRS, Подушки безопастности
- 10А — Электрооборудование согласно схемы с обратной стороны крышки
- 20А
- 10А — Система запуска, интел. ключ
- 20А — Обогреватель заднего стекла, BCM
- 10А — Внутренне освещение салона
- 10А — Система запуска
- 15А — Прикуриватель, передняя розетка
- 10А — Зеркала, Дисплей аудиосистемы
- 10А — Аудиосистема, Приборная панель
- 15А — Система кондиционера
- 20А — Система кондиционера
- 15А — Система кондиционера
- R1 — реле электрооборудования салона
- R2 — реле системы зажигания
- R3 — реле вентилятора
За работу прикуривателя в Nissan Note E12 отвечает предохранитель №15 на 15А.
Блоки под капотом

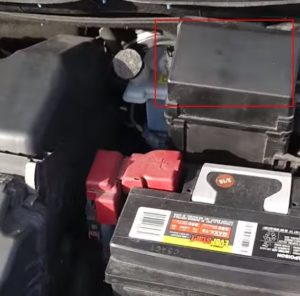

Монтажный блок предохранителей

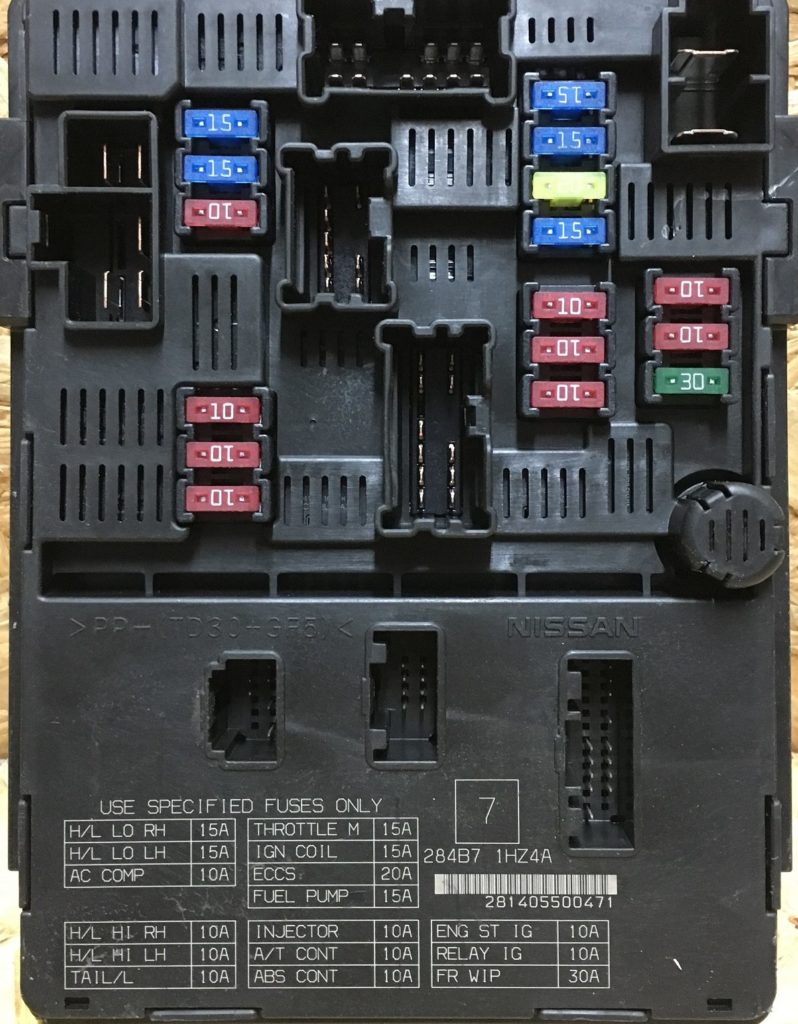

Фотография монтажного блока E12

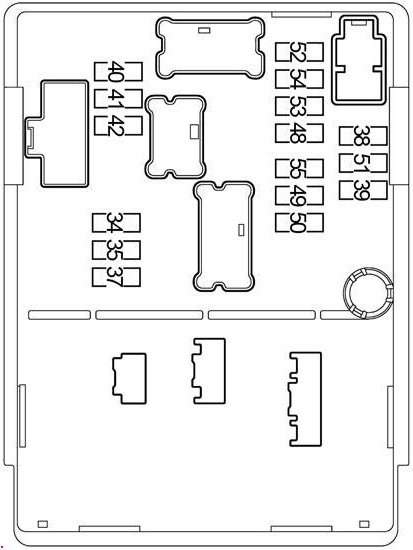

Схема монтажного блока под капотом E12
Обозначение предохранителей
| 34 | 10А Фары |
| 35 | 10А Фары |
| 37 | 10А Лампы, габариты, система парковки |
| 38 | — |
| 39 | 30А Омыватель |
| 40 | 15А Фары ближнего света |
| 41 | 15А Фары ближнего света |
| 42 | 10А Реле кондиционера |
| 48 | 15А Реле топливного насоса |
| 49 | 10А модуль управления кузовом и двигателем, интеллектуальная ключевая система, функция запуска двигателя |
| 50 | 10А Система контроля тормозов |
| 51 | 10А Система управления двигателем |
| 52 | 15А Реле управления двигателем дроссельной заслонки |
| 53 | 20А Реле ECM, Система управления двигателем, NVIS |
| 54 | 15А Система управления двигателем |
| 55 | 10А Система управления двигателем |
Дополнительный блок предохранителей
Этот дополнительный блок предохранителей E12 установлен вблизи основного монтажного блока в моторном отсеке.

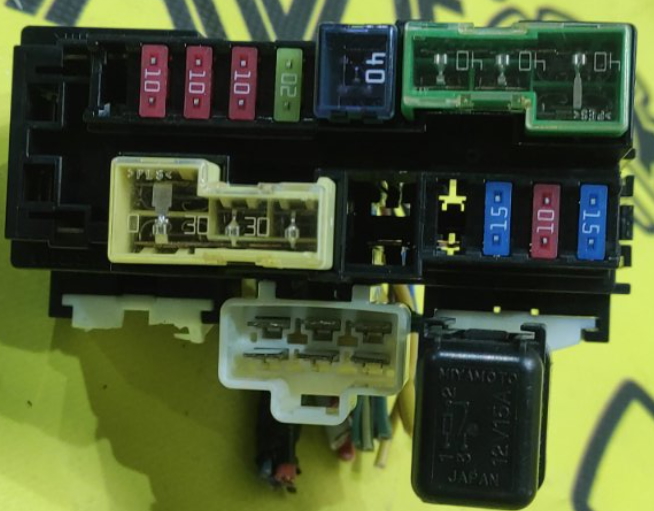

Фото — пример расположения

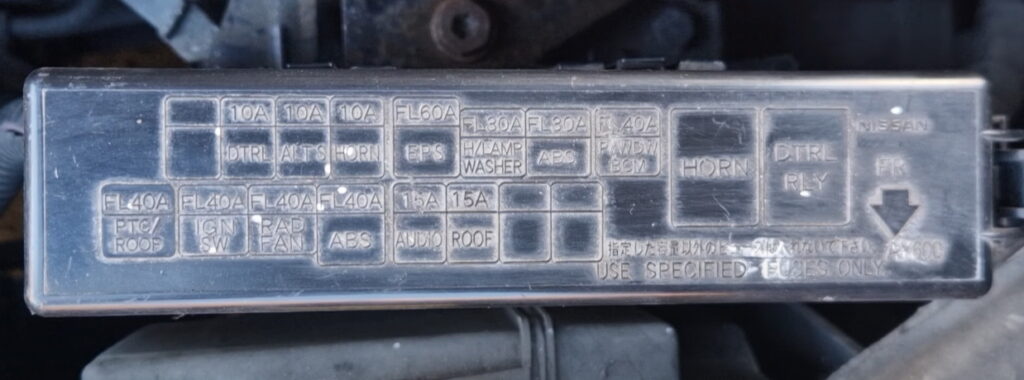

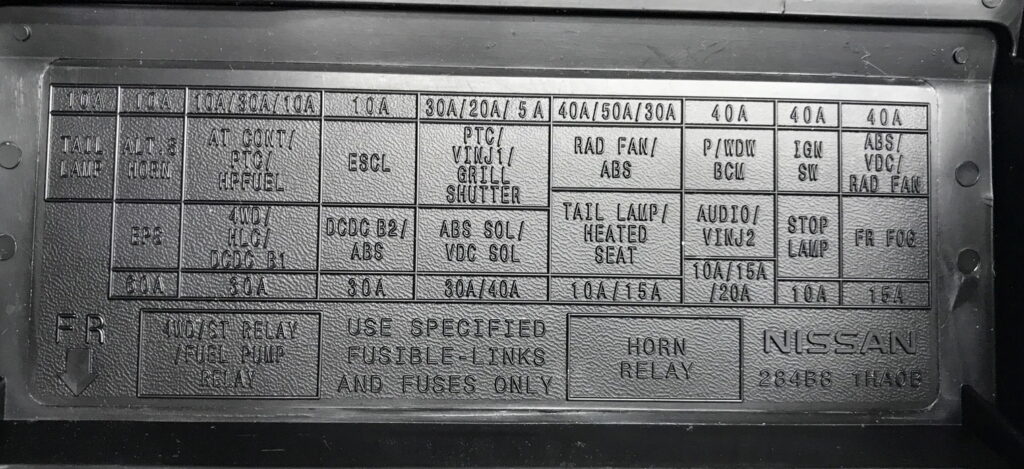

Схема с крышки блока предохранителей E12
Назначение дополнительных предохранителей E12
| TAIL LAMP | Задние фонари (габариты, стопы, подсветка номерного знака) |
| ALT S HORN | Генератор / звуковой сигнал |
| AT CONT / PTC / HP FUEL | Управление АКПП, подогреватель (PTC), топливный насос высокого давления |
| ESCL | Электронный замок рулевой колонки |
| PTC / VINJ1 / GRILL SHUTTER | Подогреватель (PTC), форсунка VINJ1, жалюзи радиатора |
| RAD FAN / ABS | Электро вентилятор радиатора и ABS |
| EPS | Электро усилитель рулевого управления |
| 4WD / HLC / DCDC B1 | Полный привод, блокировка дифференциала, DC-DC преобразователь 1 |
| DCDC B2 / ABS | DC-DC преобразователь 2, ABS |
| ABS SOL / VDC SOL | Соленоиды системы ABS и стабилизации (VDC) |
| TAIL LAMP / HEATED SEAT | Задние фонари / подогрев сидений |
| P/WDW BCM | Блок управления кузовом (BCM) и стеклоподъёмники |
| IGN SW | Цепь зажигания (замок зажигания) |
| ABS / VDC / RAD FAN | Система ABS, стабилизация VDC, вентилятор радиатора |
| AUDIO / VINJ2 | Аудиосистема / форсунка VINJ2 |
| STOP LAMP | Стоп-сигналы |
| FR FOG | Передние противотуманные фары |
Дополнительные секции снизу: 4WD/ST RELAY / FUEL PUMP RELAY — Реле полного привода, стартера и топливного насоса и HORN RELAY — Реле звукового сигнала.

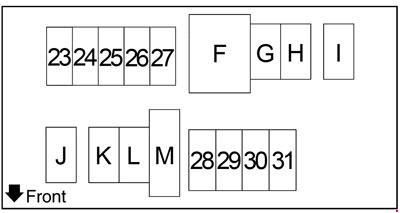

Схема дополнительного блока под капотом E12
Назначение предохранителей дополнительного блока
| 23 | |
| 24 | 10А Система зарядки, звуковой сигнал, интеллектуальная ключевая система, система безопасности автомобиля |
| 25 | 10А Система управления CVT |
| 26 | |
| 27 | |
| 28 | |
| 29 | 15А Аудиосистема / 20А Навигация, отображения аудиосистемы |
| 30 | 10А модуль управления кузова, система управления тормозом, система управления двигателем, интеллектуальная ключевая система |
| 31 | 15А Передняя противотуманная фара |
| F | 40А/50А Реле охлаждающего вентилятора |
| G | 40А модуль управления кузова, система дневного света, передняя противотуманная фара, передняя стеклоочиститель и система омывателе |
| H | 40А Пусковая система, реле зажигания |
| I | 40А |
| J | 60А Электронно управляемая система рулевого управления с усилителем |
| K | |
| L | 30А Система контроля тормозов |
| M | 30А Система контроля тормозов |

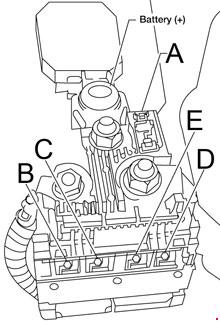

Блок силовых предохранителей
Устанавливается на положительной клемме аккумулятора для защиты высокотоковых цепей в Nissan Note E12.
- A — 120A — Генератор
- B — 60A — Зажигание, реле, предохранители
- C — 80A — Вспомогательные приборы, реле, предохранители
- D — 100A — Предохранители
- E — 80A — Реле ламп, предохранители
На нашем канале доступно видео с подробным обзором блоков предохранителей Nissan Note.
Если у вас есть дополнения по схемам или расположению реле в Nissan Note E11/E12, делитесь в комментариях.
