Nissan Murano Z52 — это третье поколение популярного кроссовера Murano, выпускавшееся в период с 2015 по 2024 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годов. За эти годы автомобиль прошел обновление стиля и технических характеристик. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Nissan Murano Z52, включая электрические цепи, предохранители прикуривателя и других ключевых систем. Полезная информация поможет в диагностике и ремонте электрики Nissan Murano Z52.
Функции предохранителей и реле в Nissan Murano Z52 могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оснащения вашего автомобиля.
Блок предохранителей в салоне

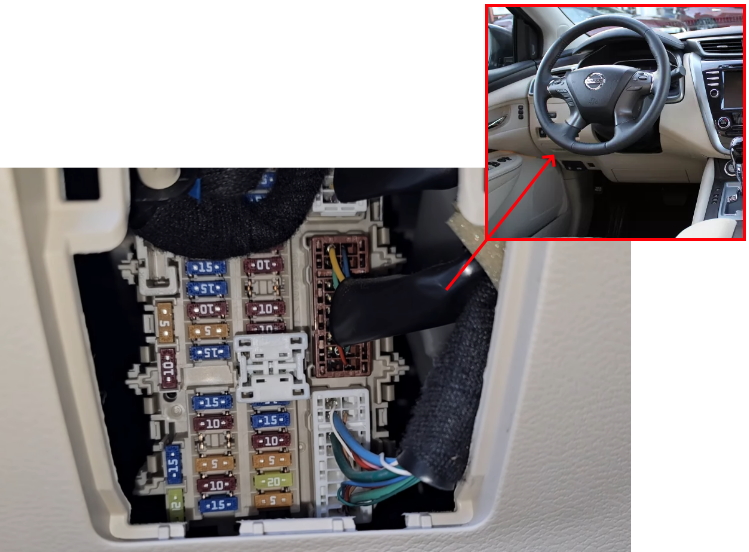

Блок с предохранителями в интерьере Nissan Murano Z52 размещен в нижней секции приборной панели, на стороне водителя.

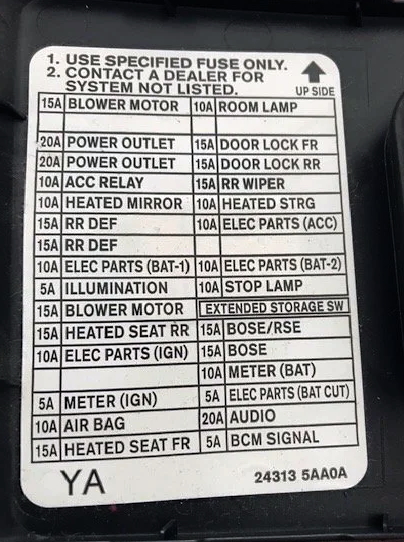

Проверяйте функции элементов по вашей схеме, указанной на внутренней стороне крышки защиты блока предохранителей Nissan Murano Z52.

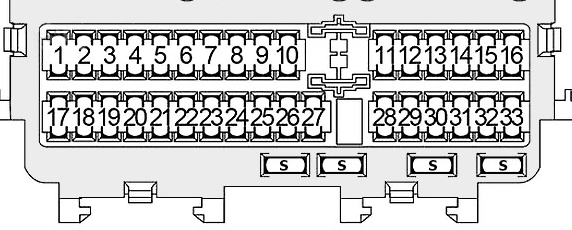

Диаграмма блока
Расшифровка предохранителей
| 1 | 10A Система автоматического освещения, фонарь заднего хода, блок управления кузовом, система бесступенчатой трансмиссии, дневные ходовые огни, наружное зеркало заднего вида, система управления двигателем, противотуманные фары, стеклоочиститель и омыватель лобового стекла, универсальный приемопередатчик Homelink, фары, освещение, интеллектуальная система управления замками, внутреннее зеркало заднего вида, освещение салона, система ночного видения (NVIS), люк, габаритные огни, освещение номерного знака, задние фонари, система распределения электроэнергии, центральные замки дверей, электрические стеклоподъемники, обогреватель заднего стекла, система контроля давления в шинах, указатели поворота и аварийная сигнализация, охранная система автомобиля, звуковая сигнализация. |
| 2 | — |
| 3 | 15A Блок управления кузовом, интеллектуальная система управления замками, центральные замки дверей, электрические стеклоподъемники, охранная система автомобиля. |
| 4 | 15A Модуль управления кузовом, интеллектуальная система управления замками, центральные замки дверей, электрические стеклоподъемники, охранная система автомобиля. |
| 5 | 15A Задний стеклоочиститель. |
| 6 | 10A Подогрев рулевого колеса. |
| 7 | 10A ЭЛЕКТРООБОРУДОВАНИЕ (ACC) |
| 8 | Не используется. |
| 9 | 10A ЭЛЕКТРООБОРУДОВАНИЕ (АККУМУЛЯТОР-2) |
| 10 | 10A Фонарь заднего хода, модуль управления кузовным оборудованием, система управления тормозами, блокировка селектора вариатора, система управления двигателем, интеллектуальная система управления ключом, система распределения электроэнергии, стоп-сигнал, интеллектуальная система управления ключом, система ночного видения, система распределения электроэнергии |
| 11 | 15A BOSE |
| 12 | 15A Аудиосистема BOSE: аудиосистема с дисплеем, навигационная система |
| 13 | 10A Комбинация приборов |
| 14 | 5A ЭЛЕКТРООБОРУДОВАНИЕ (АККУМУЛЯТОР) |
| 15 | 20A Базовая аудиосистема, аудиосистема с дисплеем, навигационная система, система помощи водителю |
| 16 | 5A Модуль управления кузовным оборудованием, система распределения электроэнергии |
| 17 | 15A Управление кондиционером, система распределения электроэнергии, модуль управления кузовным оборудованием |
| 18 | Не используется |
| 19 | 20A Прикуриватель/ розетка |
| 20 | 20A Прикуриватель/ розетка |
| 21 | 10A Реле ACC |
| 22 | 10A Обогрев зеркал, модуль управления кузовным оборудованием |
| 23 | 15A Заднее стекло Обогрев заднего стекла, модуль управления кузовным оборудованием |
| 24 | 15A Обогрев заднего стекла, блок управления кузовом |
| 25 | 10A Электрооборудование |
| 26 | 5A Освещение |
| 27 | 15A Управление кондиционером, система распределения питания, блок управления кузовом |
| 28 | 15A Подогрев заднего сиденья |
| 29 | 10A Электрооборудование |
| 30 | — |
| 31 | 5A Панель приборов (система управления тормозами, система зарядки, система бесступенчатой трансмиссии, дневные ходовые огни, электронная система рулевого управления, система управления двигателем, противотуманные фары, фары, освещение, комбинация приборов, габаритные огни, освещение номерного знака, задние фонари, система управления подушками безопасности SRS, система контроля давления в шинах, указатели поворота и аварийная сигнализация, звуковой сигнал) |
| 32 | 10A Система управления подушками безопасности SRS |
| 33 | 15A Подогрев переднего сиденья |
| S | Запасные предохранители |
Предохранители номер 19 и 20 (по 20A) отвечают за функционирование прикуривателя и розетки в Nissan Murano Z52.
На задней панели блока размещены дополнительные реле для различных цепей.

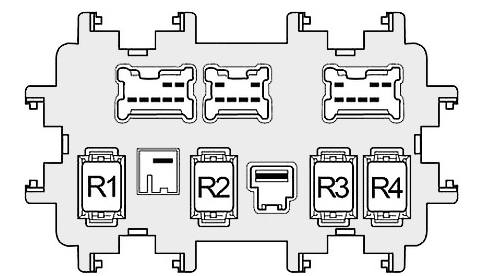

Диаграмма реле
Расшифровка реле
- R1 Зажигание 2
- R2 Электродвигатель вентилятора
- R3 Обогреватель заднего стекла
- R4 Аксессуар 1
Блоки предохранителей под капотом

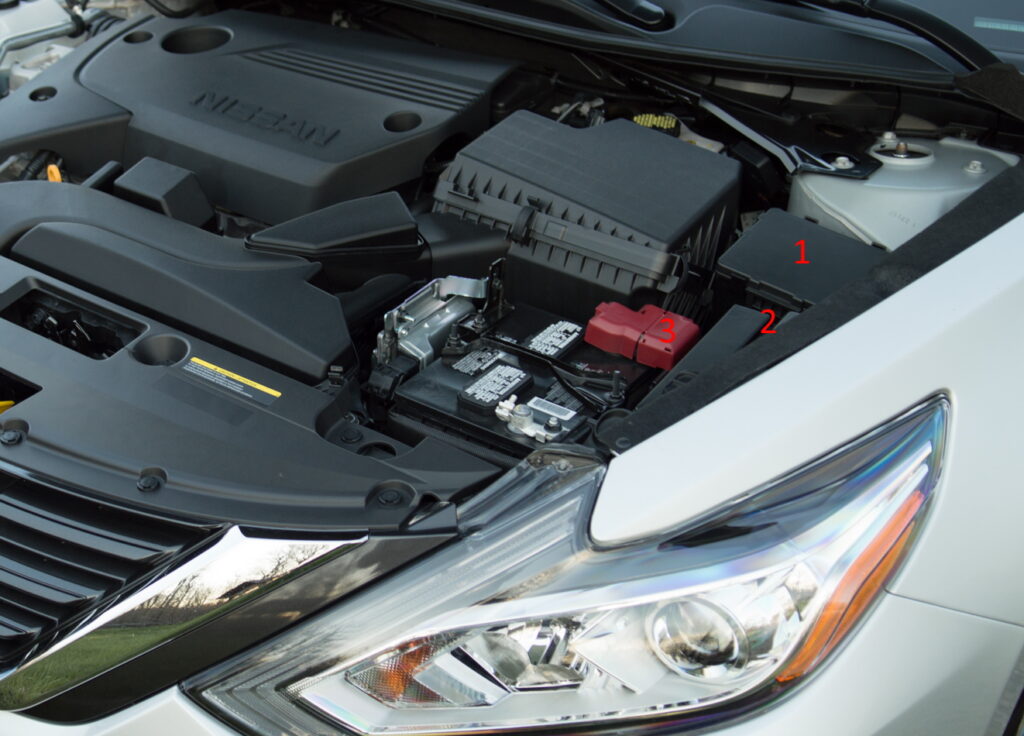

В моторном отсеке Nissan Murano Z52 слева от двигателя установлено три отдельных блока с предохранителями и реле для внешних систем.

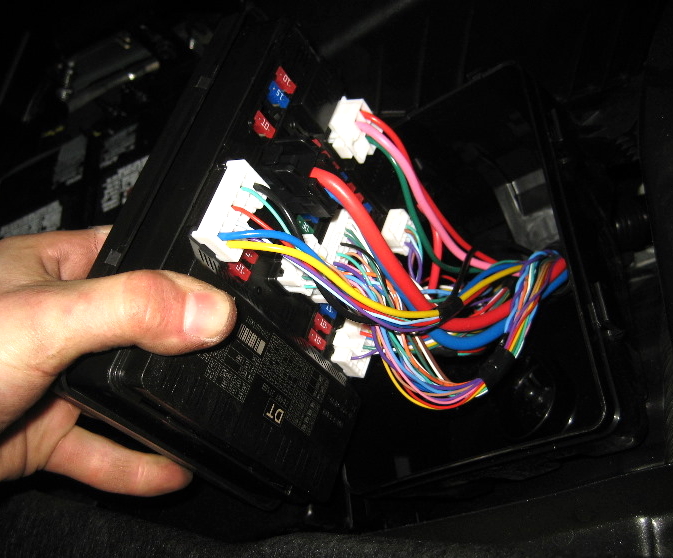

Блок 1 под капотом Nissan Murano Z52

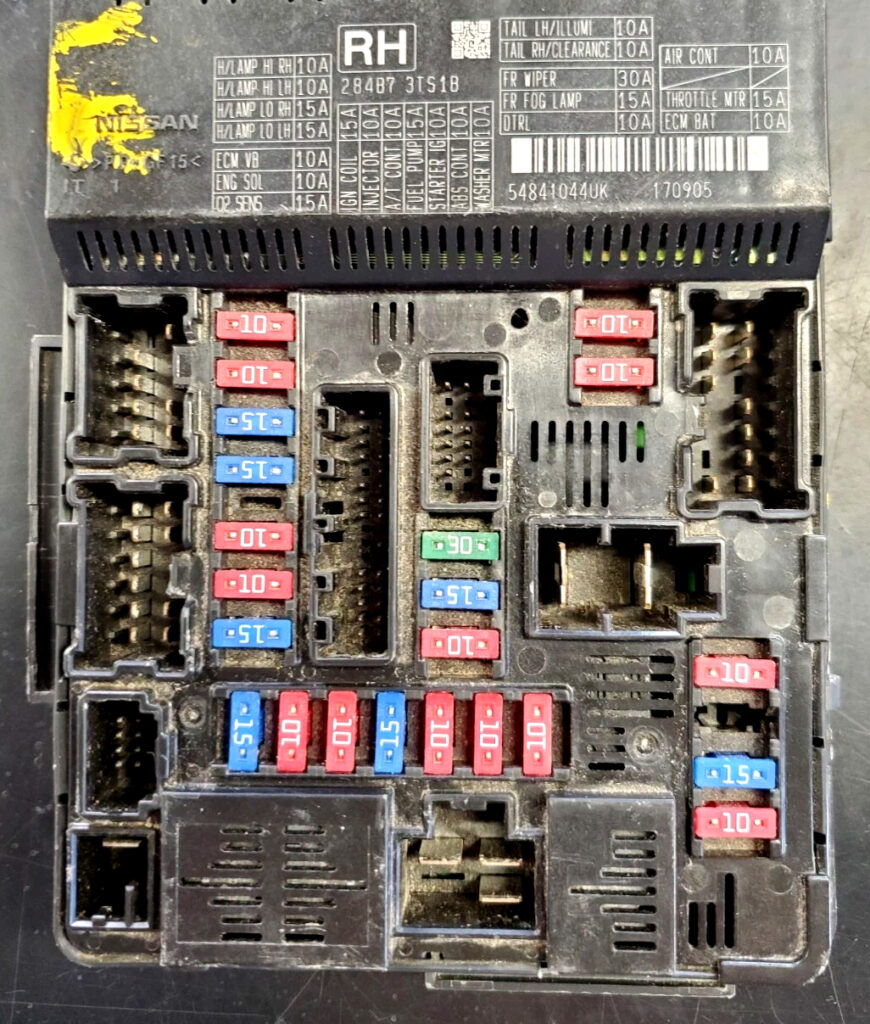

Фото — пример расположения блока с маркировкой

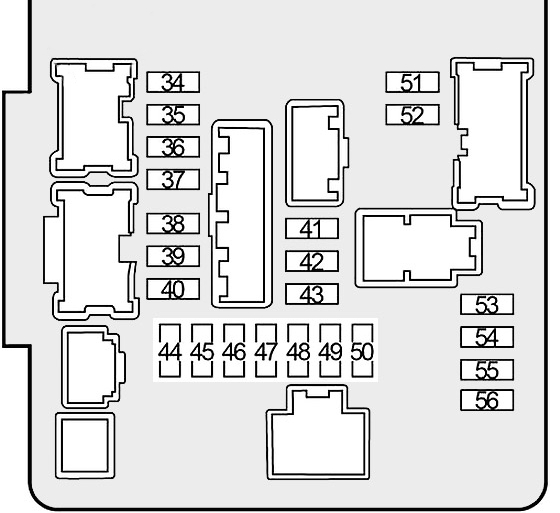

Диаграмма
Функции предохранителей
| 34 | 10A Дальний свет фар, система авто-света, система ДХО |
| 35 | 10A Дальний свет фар, система авто-света, система ДХО |
| 36 | 15A Ближний свет фар, система авто-света, система ДХО |
| 37 | 15A Ближний свет фар, система авто-света, система ДХО |
| 38 | 10A Блок управления двигателем (ECM) |
| 39 | 10A Блок управления двигателем (ECM) |
| 40 | 15A Блок управления двигателем (ECM) |
| 41 | 30A Реле стеклоочистителя (переднего) |
| 42 | 15A Реле противотуманных фар |
| 43 | 10A Система авто-света, система ДХО |
| 44 | 15A Блок управления двигателем (ECM) |
| 45 | 10A Блок управления двигателем (ECM) |
| 46 | 10A BCM (модуль кузова), система управления CVT, система управления двигателем, Intelligent Key, NVIS, система запуска |
| 47 | 15A Реле топливного насоса |
| 48 | 10A Блок управления двигателем (ECM) |
| 49 | 10A Система управления тормозами, электронное управление усилителем рулевого управления |
| 50 | 10A BCM, системы помощи водителю, стеклоочиститель и омыватель ветрового стекла |
| 51 | 10A Габаритные огни, подсветка номера, задние фонари |
| 52 | 10A Система авто-света, габариты, подсветка номера, задние фонари |
| 53 | 10A Реле кондиционера |
| 54 | Не используется |
| 55 | 15A Реле дроссельной заслонки |
| 56 | 10A Блок управления двигателем (ECM) |

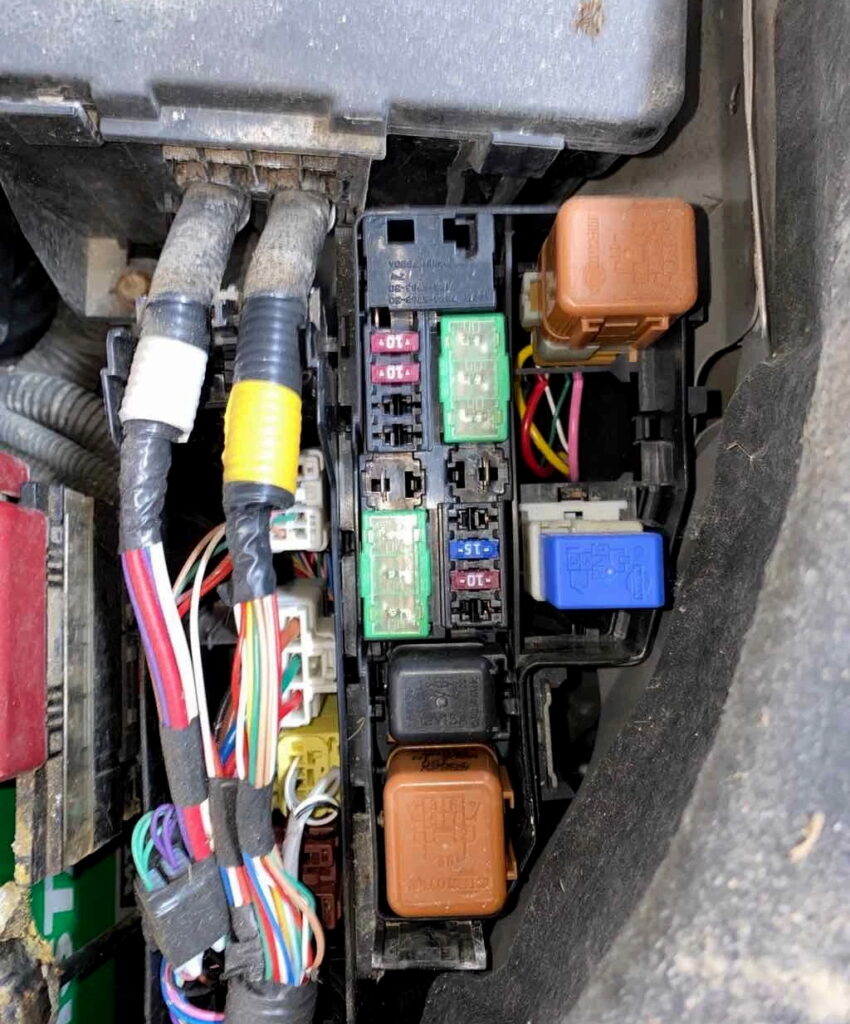

Блок 2 под капотом

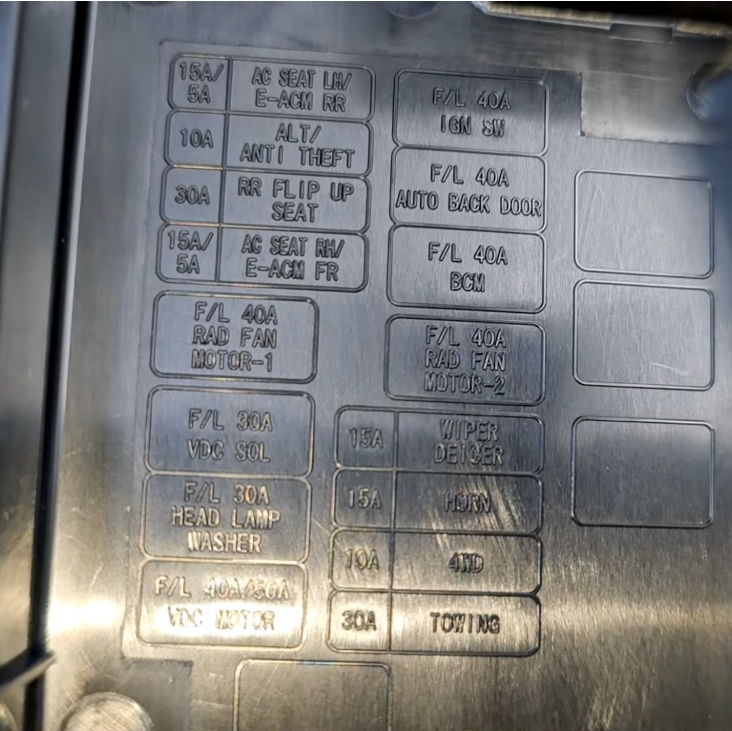

Пример схемы на крышке этого блока предохранителей

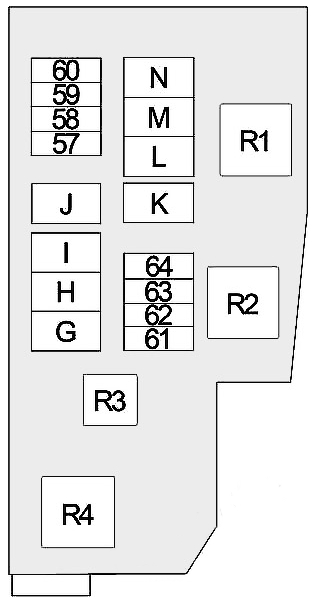

Диаграмма блока 2
Расшифровка элементов
| 57 | 5A/15A Подогрев водительского сиденья / Задний электронный модуль |
| 58 | 10А Генератор / Противоугонная система |
| 59 | 30А Электропривод складывания задних сидений |
| 60 | 5A/15A Подогрев водительского сиденья / Задний электронный модуль |
| 61 | 30A Питание прицепа |
| 62 | 10A Система полного привода 4WD |
| 63 | 15A Звуковой сигнал, указатель поворота, интеллектуальный ключ, противоугонная система |
| 64 | 15A Обогрев зоны стеклоочистителя |
| G | 40A/50A Система курсовой устойчивости (VDC) — электродвигатель |
| H | 30A Омыватели фар |
| I | 30A Система курсовой устойчивости (VDC) — соленоиды |
| J | 40A Электродвигатель вентилятора системы охлаждения 1 |
| K | 40A Электродвигатель вентилятора системы охлаждения 2 |
| L | 40A Блок управления кузовным оборудованием (BCM) |
| M | 40A Электропривод двери багажного отделения |
| N | 40A Замок зажигания |
Блок 3 под капотом
На положительном полюсе аккумулятора Nissan Murano Z52 расположен мощный блок с предохранителями в формате плавких вставок для высокотоковых цепей.

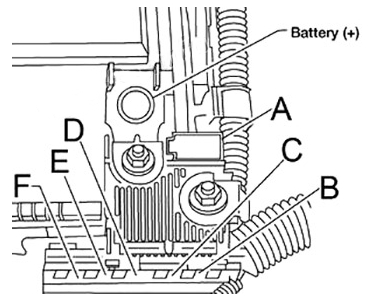

Диаграмма
Расшифровка
| A | 250A Генератор, стартер, предохранители B, C, D |
| B | 100A Предохранители 59, 60, 62, 63, G, H, I, L, M, N |
| C | 80A Реле дальнего света (пред. 34, 35), реле ближнего света (пред. 36, 37), реле габаритов (пред. 51, 52), реле стеклоочистителя, пред. 41, 42, 43 |
| D | 100A Электронный блок управления усилителем рулевого управления |
| E | 80A Реле ECM (пред. 38, 39, 40), реле зажигания 1 (реле кондиционера, реле вентилятора 1, пред. 44, 45, 46, 47, 48, 49, 50), пред. 53, 55, 56 |
| F | 100A Реле аксессуаров 1 (пред. 19, 20, 21), пред. 1, 2, 3, 4, 9, 10, 12, 13, 14, 15, 16, 25 |
