Nissan Murano Z51 (второе поколение) — это модель, выпускавшаяся с 2008 по 2014 год, включая годы 2009, 2010, 2011, 2012 и 2013. За период производства автомобиль подвергся обновлениям. В этой статье вы найдете полное руководство по предохранителям и реле Nissan Murano Z51: схемы блоков предохранителей, их точное расположение, иллюстрации и фото. Мы также выделим предохранитель прикуривателя для Nissan Murano 2 поколения.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрических систем.
Блок предохранителей в салоне

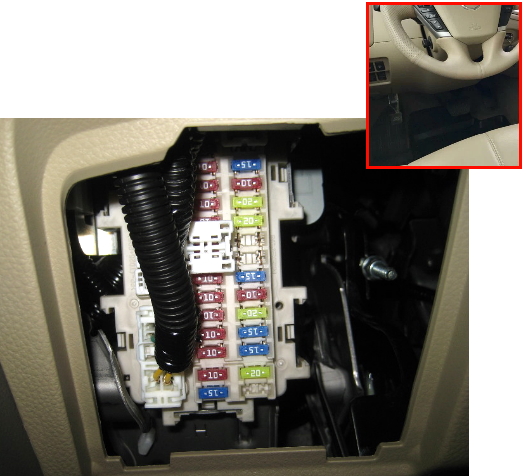

В интерьере Nissan Murano Z51 блок предохранителей и реле расположен в нижней части приборной панели, за бардачком.
Фотография расположения

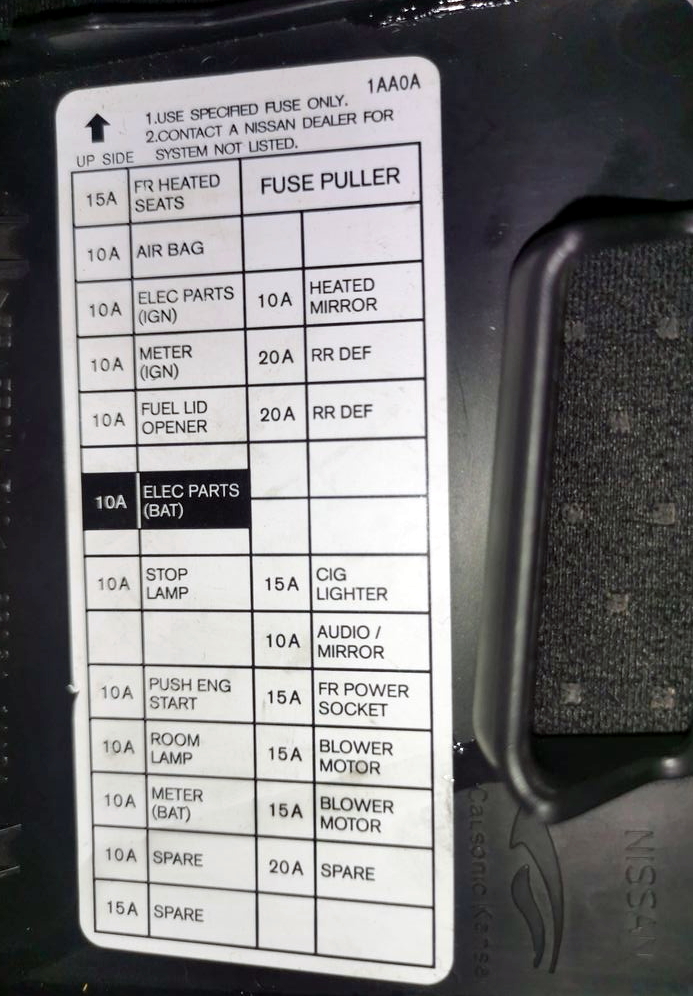

Проверяйте назначение компонентов по схеме на внутренней стороне крышки блока предохранителей Nissan Murano Z51.
Пример схемы блока в салоне
Схема предохранителей в салоне Nissan Murano Z51
Расшифровка предохранителей
| 1 | 15А Подогрев передних сидений |
| 2 | 10А Подушки безопасности |
| 3 | 10А ASCD переключатель, Выключатель стоп-сигналов, Корректор фар, Диагностический разъем, Блок управления кондиционером, Датчика угла поворота рулевого колеса, Блок управления кузовной электроникой (BCM), Переключатель подогрева сидений, Датчик газа, Ионизатор, Задняя шторка, Переключатель вентиляции передних сидений, Переключатель вентиляции заднего сидения, Блок вентиляции сидений, Подушки двигателя |
| 4 | 10А Комбинация приборов, Селектор коробки передач, Реле лампы заднего хода, AV модуль |
| 5 | 10А Крышка бензобака |
| 6 | 10А Диагностический разъем, Кондиционер, Разъем ключа, Зуммер ключа |
| 7 | 10А Стоп-сигналы, Блок управления кузовной электроникой (BCM) |
| 8 | Не используется |
| 9 | 10А Разъем ключа, Кнопка запуска |
| 10 | 10А Память сидений, Блок управления кузовной электроникой (BCM) |
| 11 | 10А Панель приборов, Блок управления коробкой передач |
| 12 | Запасной предохранитель |
| 13 | Запасной предохранитель |
| 14 | Не используется |
| 15 | 10А Обогрев зеркал, Кондиционер |
| 16 | Не используется |
| 17 | 20А Обогрев заднего стекла |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Прикуриватель |
| 21 | 10А Аудиосистема, Дисплей, Аудиосистема BOSE, Блок управления кузовной электроникой (BCM), Мультифункциональный переключатель, DVD плеер, Переключатель зеркал, AV модуль, Блок навигации, Камера, Блок переключателей задних пассажиров, Кондиционер |
| 22 | 15А Розетка |
| 23 | 15А Реле отопителя |
| 24 | 15А Реле отопителя |
| 25 | Запасной предохранитель |
| 26 | Не используется |
Предохранитель прикуривателя в Nissan Murano Z51 — это номер 20 на 15А.
На задней стороне блока установлены реле для ключевых систем:
- R1 — Реле зажигания
- R2 — Реле обогрева заднего стекла
- R3 — Реле дополнительного оборудования
- R4 — Реле отопителя
Блоки предохранителей под капотом Nissan Murano Z51
В подкапотном пространстве расположены два основных блока предохранителей и реле — слева от двигателя, под пластиковой крышкой. Это ключевые элементы электрики для двигательной системы и освещения.
Фото расположения блоков под капотом

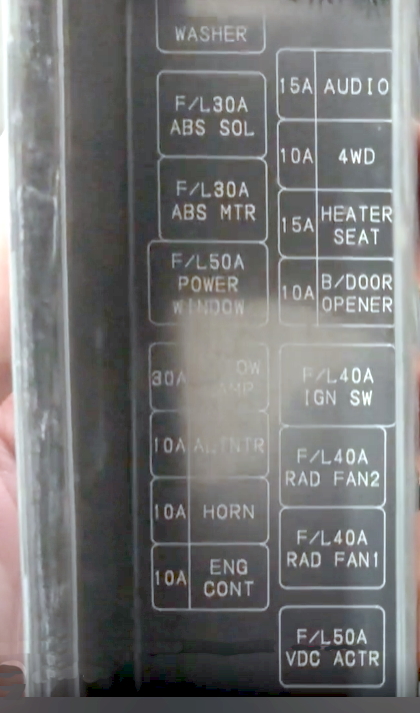

Схема на крышке блока под капотом
Блок 1 под капотом
Схема блока 1
Расшифровка предохранителей блока 1
| 1 | 15A Реле топливного насоса, Топливный насос с датчиком уровня топлива |
| 2 | 10А Реле вентилятора системы охлаждения 2,3, Селектор коробки передач |
| 3 | 10А Датчик скорости (первичный, вторичный), Блок управления коробкой передач |
| 4 | 10А Блок управления двигателем, Форсунки |
| 5 | 10А Датчик рыскания, ABS |
| 6 | 15А Лямбда-зонд, Подогреваемый кислородный датчик |
| 7 | 10А Насос омывателя |
| 8 | 10А Рулевая колонка |
| 9 | 10А Реле кондиционера, Вентилятор кондиционера |
| 10 | 15А Катушки зажигания, Электромагнитный клапан 1,2 системы VIAS, Электромагнитный клапан системы регулирования фаз ГРМ, Конденсатор, Блок управления двигателем, Датчик массового расхода воздуха, Электромагнитный клапан продувки адсорбера |
| 11 | 15А Блок управления двигателем, Дроссельная заслонка |
| 12 | 10А Корректор фар, Передние габаритные огни |
| 13 | 10А Задние габаритные огни, Освещение салона, Освещение номерного знака, Лампа освещения вещевого ящика, Переключатель задней шторки (передний/задний), Блок переключателей задних пассажиров, Переключатель вентиляции сидений, Переключатель подогрева сидений, Подсветка ручек дверей, Выключатель VDC, Переключатель корректора фар, Кондиционер, Кнопка открывания багажника, Мульти функциональный переключатель, Комбинированный переключатель, Выключатель аварийной сигнализации, Аудиосистема, AV модуль, Управление подсветкой, DVD плеер, Корректор фар, Блок навигации, Переключатель зеркал |
| 14 | 10А Дальний свет с левой стороны |
| 15 | 10А Дальний свет с правой стороны |
| 16 | 15А Ближний свет с левой стороны |
| 17 | 15А Ближний свет с правой стороны |
| 18 | 15А Передние противотуманные фары |
| 19 | Не используется |
| 20 | 30А Стеклоочиститель |
- R1 — Реле вентилятора системы охлаждения 1
- R2 — Реле стартера
Блок 2 под капотом
Пример схемы на крышке блока 2

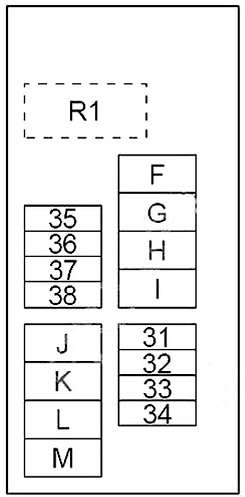

Схема блока 2 Nissan Murano Z51
Назначение предохранителей блока 2
| 31 | 20A Опционный коннектор |
| 32 | 15A Блок управления спинкой заднего сиденья |
| 33 | 20A Реле розеток |
| 34 | 20A Реле подогрева сидений |
| 35 | 20A Аудио система, передний/задний дисплей, блок управления навигацией, DVD проигрыватель, блок управления камерой |
| 36 | 15A Полный привод |
| 37 | 10A Реле звукового сигнала |
| 38 | 15A Генератор, реле сирены противоугонной системы |
| F | 40A ABS |
| G | 40A ABS |
| H | — |
| I | 50A Реле зажигания (предохранители: «1», «2», «3», «4»), IPDM E/R |
| J | 40A Автоматический выключатель (блок управления дверью багажника) |
| K | 40A Реле вентилятора системы охлаждения 2, реле вентилятора системы охлаждения 3 |
| L | 40A Блок кузовной электроники (BCM) автоматический выключатель (настройки водителя, электропривод сиденья водителя) |
| M | 40A Реле вентилятора системы охлаждения 1 |
| Реле | |
| R1 | Звуковой сигнал |
Блок силовых предохранителей Nissan Murano Z51
Высоковольтные силовые предохранители размещены на положительном клемме аккумулятора для защиты основных цепей.
Схема силовых предохранителей
Расшифровка силовых предохранителей
- А — 250А Стартер, Генератор, Предохранитель № B,C
- B — 100A Блок предохранителей в моторном отсеке (№2)
- C — 60A Передние противотуманные фары, Реле дальнего света фар, Реле ближнего света фар, Реле габаритных огней, Предохранители: 18 — передние противотуманные фар, 20 — стеклоочиститель (блок предохранителей в моторном отсеке (№1))
- D — 100A Реле отопителя, Реле обогрева заднего стекла, Предохранители: 5, 6, 7, 9, 10, 11 (блок предохранителей в салоне)
- E — 80A Реле зажигания, Предохранители: 8, 9, 10, 11 (блок предохранителей в моторном отсеке (№1))
Если у вас есть идеи, как улучшить эту статью о предохранителях Nissan Murano Z51, делитесь в комментариях.
