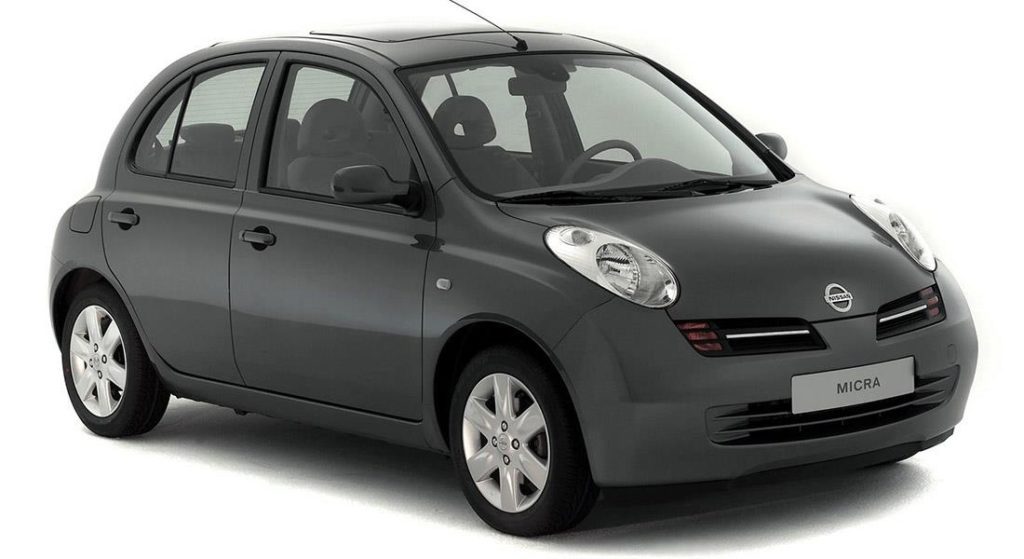

Компактный хэтчбек Nissan Micra представляет собой европейскую адаптацию японской модели Nissan March. Производство стартовало в 1982 году, и на данный момент выпускается седьмое поколение. Маркировка кузовов: K10 для первого поколения, K11 для второго, K12 для третьего и далее. С четвертого поколения этот автомобиль официально не импортируется в Россию. В данной статье вы найдете детальное руководство по блокам предохранителей и реле для Nissan Micra K11 (второе поколение) и K12 (третье поколение), охватывающее годы выпуска 1992–2010: 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010. Мы приведем схемы расположения, фото и расшифровку элементов, включая ключевые предохранители прикуривателя Nissan Micra для диагностики и ремонта.
Расположение и описание блоков для K12
Где находятся компоненты

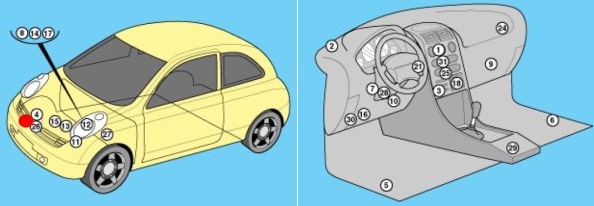

Диаграмма расположения
Расшифровка элементов
| 1 | Блок управления кондиционером — за панелью управления отопителем |
| 2 | Датчик солнечного света (система кондиционирования) |
| 3 | Датчик температуры воздуха на впуске (кондиционер/ отопитель) |
| 4 | Датчик удара (SRS) |
| 5 | Датчик удара, со стороны водителя- под сиденьем |
| 6 | Датчик удара, со стороны пассажира — под сиденьем |
| 7 | Блок управления противоугонной системой – если установлен |
| 8 | Аккумуляторная батарея |
| 9 | Реле центрального замка — «keyless entry», если есть |
| 10 | Диагностический разъем (DLC) |
| 11 | Реле нагревателя охлаждающей жидкости — дизель |
| 12 | Блок предохранителей и реле, моторный отсек 1 |
| 13 | Блок предохранителей и реле, моторный отсек 2 |
| 14 | Блок предохранителей и реле, моторный отсек З |
| 15 | Блок предохранителей и реле, моторный отсек 4 — дизельный двигатель |
| 16 | Блок предохранителей и реле приборная панель |
| 17 | Дополнительный предохранитель (Main250A) — аккумуляторная батарея |
| 18 | Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя |
| 19 | Звуковой сигнал — за решеткой радиатора |
| 21 | Транспондер иммобилайзера- замок зажигания |
| 24 | Многофункциональный блок управления 2 — функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель омыватель лобового стекла |
| 25 | Блок управления навигационной системы — в блоке аудиосистемы (если есть) |
| 26 | Датчик температуры окружающего воздуха |
| 27 | Выключатель запрещения запуска — на КПП |
| 28 | Блок управления усилителем рулевого управления |
| 29 | Электронный блок управления SRS |
| 30 | Электронный блок управления КПП |
| 31 | Маршрутный компьютер |
Расположение предохранителей в салоне Nissan Micra K12
Блок предохранителей салона размещен в приборной панели около рулевой колонны. Он прикрыт крышкой, на внутренней стороне которой указана схема и назначение для Nissan Micra K12.

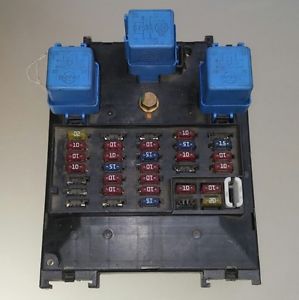

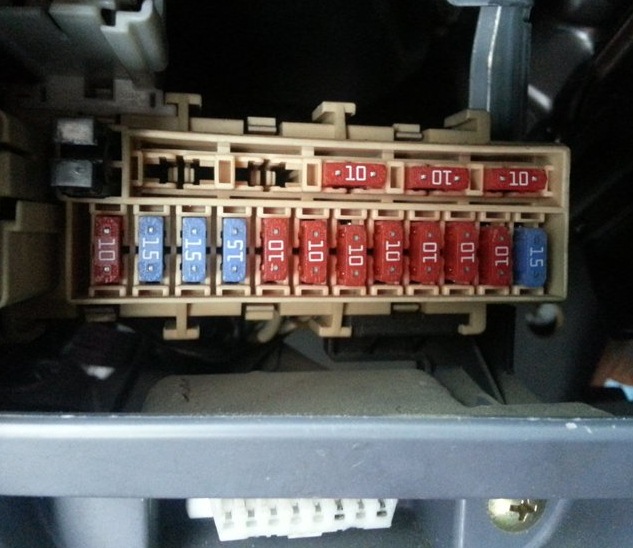

Изображение блока
Диаграмма предохранителей
Назначение предохранителей Nissan Micra K12
| 1 | Реле дополнительного оборудования |
| 2 | Реле электродвигателя вентилятора отопителя |
| F1 | (15А) Очиститель лобового стекла |
| F2 | (10А) Индикаторы комбинации приборов |
| F3 | (10А) Система SRS |
| F4 | (10А) Многофункциональный блок управления 1, диагностический разъем |
| F5 | (10А) Выключатель стоп-сигналов (датчик положения педали тормоза), система ABS, стоп-сигналы |
| F6 | (10А) Центральный замок, противоугонная система, система кондиционирования |
| F7 | (10А) Многофункциональный блок управления 1 |
| F8 | (10А) Индикаторы комбинации приборов, диагностический разъем (DLC) |
| F9 | (15А) Отопитель кондиционер |
| F10 | (15А) Отопитель кондиционер |
| F11 | (15А) Предохранитель прикуривателя nissan micro |
| F12 | (10А) Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида на дверях, маршрутный компьютер |
| F13 | (10А) Обогреватель заднего стекла |
| F14 | (10А) Лампы системы освещения в дневное время |
| F15 | (10А) Подогреватель сидений |
| F16 | (10А) Кондиционер |
| F17 | (10А) Противоугонная система, центральный замок, лампы освещения салона |
Предохранитель прикуривателя в Nissan Micra K12 — это элемент №11 с номиналом 15А.
Предохранители в моторном отсеке Nissan Micra K12

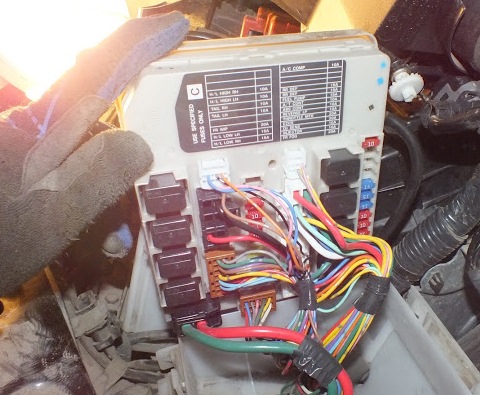

Блок с реле за блок-фарой

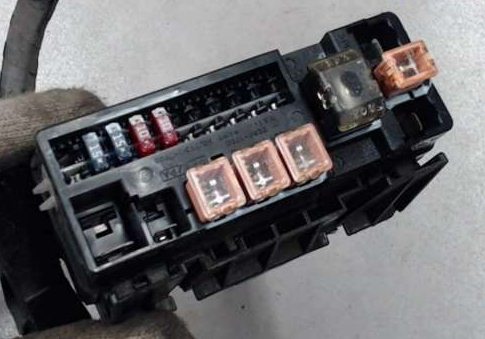

Фото блока

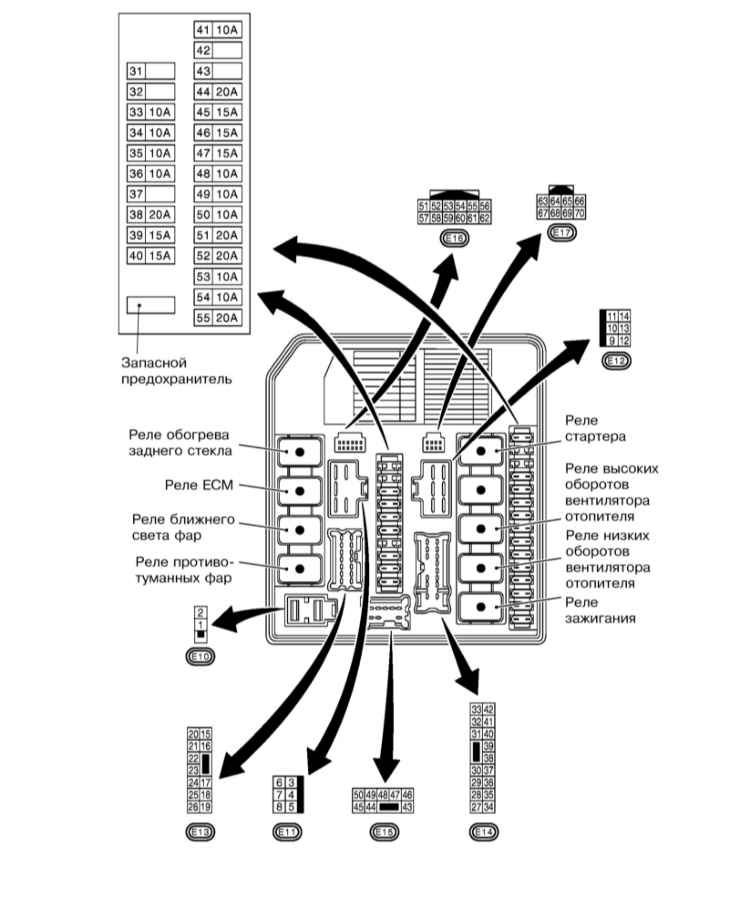

Диаграмма и распиновка блока
Описание предохранителей
| F31 | — |
| F32 | — |
| F33 | (10А) Правая фара — дальний свет, система освещения в дневное время — если есть |
| F34 | (10А) Дальний свет- левая фара, система освещения в дневное время — если есть |
| F35 | (10А) Задний правый габарит |
| F36 | (10А) Задний левый габарит |
| F37 | — |
| F38 | (20А) Очиститель лобового стекла |
| F39 | (15А) Ближний свет- левая фара, система освещения в дневное время — если есть |
| F40 | (15А) Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар |
| F41 | (10А) Реле кондиционера |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | (15А) Реле обогревателя заднего стекла |
| F46 | (15А) Реле обогревателя заднего стекла |
| F47 | (15А) Реле топливного насоса |
| F48 | (10А) Электронный блок управления КПП |
| F49 | (10А) Анти блокировочная система тормозов (ABS) |
| F50 | (10А) Выключатель запрещения запуска |
| F51 | (20А) Реле блока управления дроссельной заслонкой |
| F52 | (20А) Управление двигателем |
| F53 | (10А) Подогреваемые кислородные датчики |
| F54 | (10А) Форсунки |
| F55 | (20А) Противотуманные фары |
Дополнительные блоки предохранителей Nissan Micra K12

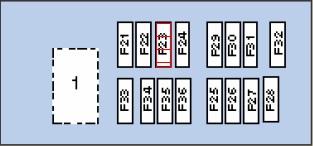

Блок 1 в моторном отсеке
Диаграмма
Расшифровка элементов
| 1 | Реле звукового сигнала |
| F21 | — |
| F22 | — |
| F23 | — |
| F24 | (15А) Аудиосистема, навигационная система |
| F25 | (10А) Звуковой сигнал |
| F26 | (10А) Генератор |
| F27 | (10А) Система освещения в дневное время — если есть |
| F28 | (10А) — |
| F29 | (40А) Электронный блок управления ABS |
| F30 | (40А) Реле электродвигателя вентилятора системы охлаждения |
| F31 | (40А) Замок зажигания |
| F32 | (40А) Нагреватель охлаждающей жидкости |
| F33 | (40А) Многофункциональный блок управления 1 |
| F34 | (30А) Электронный блок управления ABS |
| F35 | (30А) Реле насоса омывателя фар |
| F36 | (60А) Электронный блок управления АБС |
Блок 2
Диаграмма блока предохранителей высокой мощности Nissan Micra K12
Расшифровка
- А — 250А Главный предохранитель
- B — 80А Электронный блок управления ABS
- C — 80А Многофункциональный блок управления 1
- D — 60А Блок предохранителей /реле — моторный отсек 1 (F45-F46),(F51-F52), реле основных цепей зажигания
- E — 80А Блок предохранителей /реле — приборная панель (F5-F8), (F14), (F17), дополнительное реле, реле электродвигателя вентилятора отопителя
Руководство по блокам для K11 поколения Nissan Micra

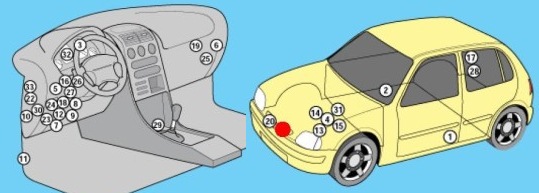

Общая схема расположения
Расшифровка
| 1 | Боковой датчик удара (система SRS), сторона водителя |
| 2 | Боковой датчик удара (система SRS), сторона пассажира |
| 3 | Звуковой предупреждающий сигнал/ зуммер — комбинация приборов |
| 4 | Аккумуляторная батарея |
| 5 | Блок управления центральным замком |
| 6 | Блок управления сигналом системы центрального замка |
| 7 | Диагностический разъем (DLC), 14-контактный |
| 8 | Диагностический разъем, 16-контактный |
| 9 | Блок управления системы освещения в дневное время — если есть |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса — правая нижняя защитная панель |
| 12 | Блок предохранителей /реле приборная панель |
| 13 | Блок предохранителей /реле, моторный отсек 1 |
| 14 | Блок предохранителей /реле, моторный отсек 2 — бензин |
| 15 | Блок предохранителей /реле, моторный отсек 3 — дизель |
| 16 | Реле задержки омывателя фар- если есть |
| 17 | Реле обогревателя заднего стекла, если есть — задняя стойка |
| 18 | Реле электродвигателя вентилятора отопителя |
| 19 | Резистор электродвигателя вентилятора отопителя |
| 20 | Звуковой сигнал 1 |
| 21 | Звуковой сигнал 2 |
| 22 | Реле звукового сигнала |
| 23 | Реле вспомогательных цепей зажигания |
| 24 | Реле основных цепей зажигания |
| 25 | Электронный блок управления иммобилайзером |
| 26 | Реле прерыватель указателей поворота |
| 27 | Реле электродвигателя очистителя заднего стекла — задняя стойка |
| 28 | Электронный блок управления SRS |
| 29 | Электронный блок управления КПП |
| 30 | Датчик скорости автомобиля, тип 1 — КПП |
| 31 | Датчик скорости автомобиля, тип2- комбинация приборов |
| 32 | Реле электродвигателя очистителя лобового стекла |
Салонные предохранители Nissan Micra K11
Блок предохранителей в салоне расположен в приборной панели.
Вариант 1

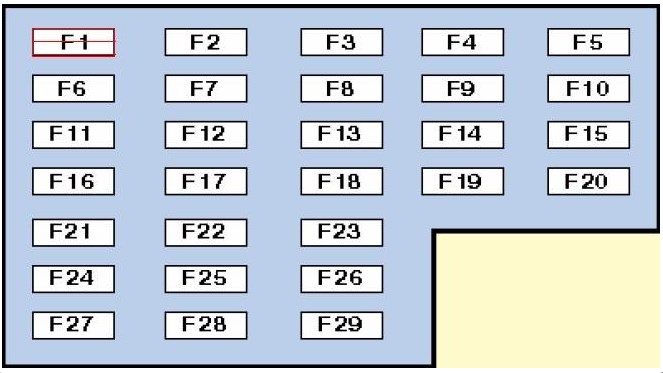

Диаграмма
Назначение
| F1 | (20 А) Электродвигатель вентилятора кондиционера — отопителя |
| F2 | — |
| F3 | (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | (10А) Реле звукового сигнала |
| F5 | (15А) Реле противотуманных фар |
| F6 | (10А) Система кондиционирования, выключатель запрещения запуска |
| F7 | (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода |
| F9 | (15А) Очиститель омыватель заднего стекла |
| F10 | (15А) Аудиосистема |
| F11 | (7,5А) Выключатель аварийной сигнализации |
| F12 | (7,5А) Электронный блок управления ABS |
| F13 | (15А) Предохранитель прикуривателя |
| F14 | (10А) Стоп-сигналы, АБС |
| F15 | (10А) Выключатель аварийной сигнализации |
| F16 | (10А) Электронный блок управления КПП |
| F17 | (15А) Реле топливного насоса |
| F18 | (10А) Подогреватель сидений |
| F19 | (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | (7,5А) Система управления двигателем, блок управления иммобилайзером |
| F21 | — |
| F22 | (10А) Электронный блок управления SRS |
| F23 | (10А) Очиститель омывательи лобового стекла |
| F24 | (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — |
| F28 | — |
| F29 | (15А) Реле задержки омывателя фар |
Предохранитель прикуривателя в варианте 1 — №13 на 15А для Nissan Micra K11.
Вариант 2

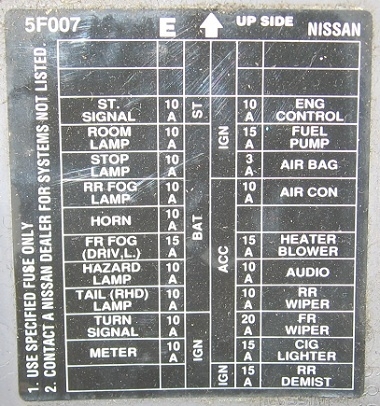

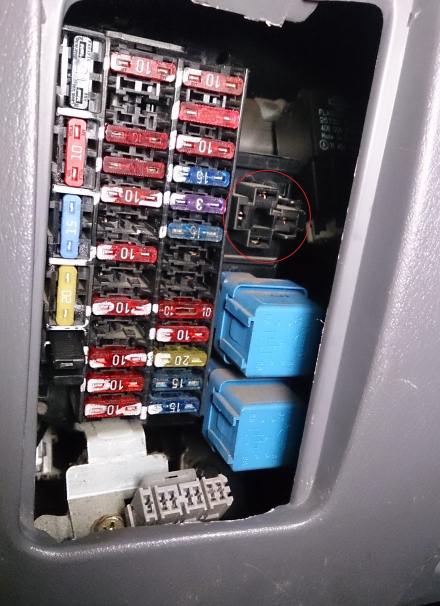

Изображение блока
Проверяйте схему по маркировке на крышке блока предохранителей Nissan Micra K11.
Расшифровка
- 10А Стартер / сигнал
- 10А Освещение салона
- 10А Лампы стоп сингала
- 10А Противотуманные фары
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Задние фонари
- 10А Сиглалы поворотов
- 10А Приборная панель
- 10А Двигатель
- 15А Топливный насос
- 3А Топливный насос
- 10А Кондиционер
- 15А Вентилятор обогревателя
- 10А Аудио система
- 10А Стеклоочиститель задний
- 20А Стеклоочиститель передний
- 10А Прикуриватель
- 10A Противотуманные фары
В этой конфигурации предохранитель прикуривателя — второй снизу в правом ряду на 15А, помечен как CIG LIGHTER в Nissan Micra K11.

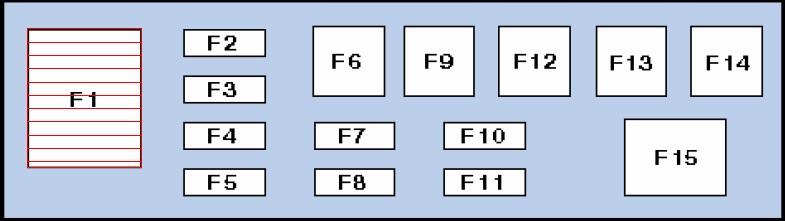

Предохранители моторного отсека Nissan Micra K11
Вариант 1

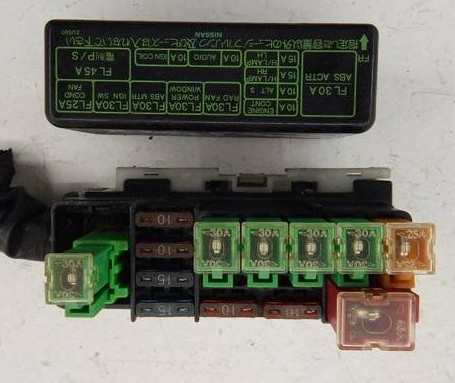

Фото
Диаграмма
Расшифровка
| F1 | (30А) Блок управления свечами накаливания — дизель |
| F2 | — |
| F3 | (10А) Задние габариты |
| F4 | (15А) Правая фара |
| F5 | (15А) Левая фара |
| F6 | (25А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (15А) Запасной |
| F8 | — |
| F9 | (25А) Электродвигатель вентилятора системы охлаждения |
| F10 | (10А) Запасной |
| F11 | (15А) Кондиционер |
| F12 | (30А) Антиблокировочная система тормозов (ABS) |
| F13 | (30А) Замок зажигания |
| F14 | (25А) Управление двигателем |
| F15 | (65А) Распределение питания аккумуляторной батареи |

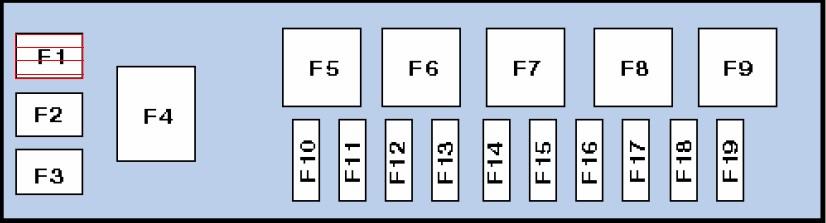

Вариант 2

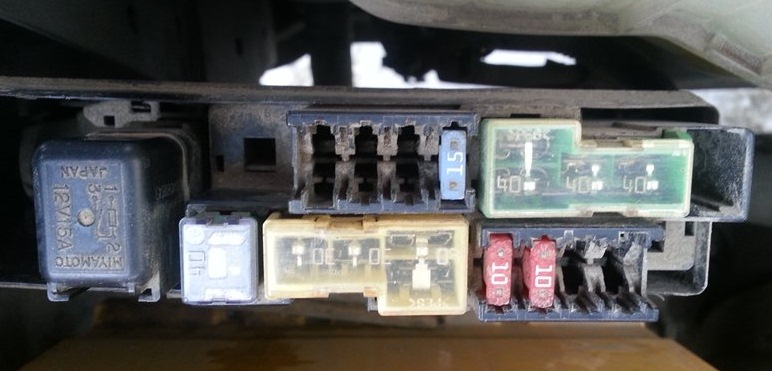

Фото
Диаграмма
Назначение
| F1 | (40А) Электронный блок управления ABS |
| F2 | (30А) Замок зажигания |
| F3 | (40А) Электронный блок управления ABS |
| F4 | (80А) Распределение питания аккумуляторной батареи |
| F5 | (30А) Электродвигатель вентилятора системы охлаждения |
| F6 | (30А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (30А) Управление двигателем |
| F8 | — |
| F9 | (60А) Блок управления свечами накаливания — дизель |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | (10А) Генератор |
| F16 | (10А) Задние габариты |
| F17 | (15А) Левая фара |
| F18 | (15А) Правая фара |
| F19 | (15А) Кондиционер |
