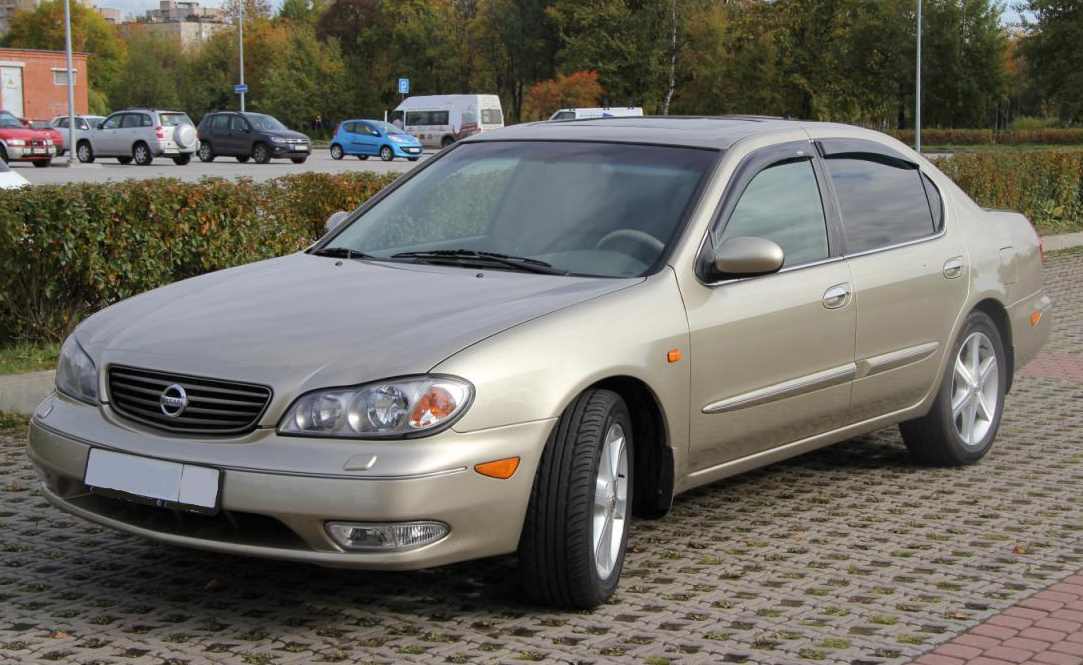

Nissan Maxima — это автомобиль полноразмерного сегмента, производство которого началось в 1980 году и продолжается по сей день уже в восьмом поколении. В этой статье мы подробно разберем расположение блоков предохранителей и реле для трех популярных поколений Nissan Maxima: A32, A33 и A34. Вы найдете актуальные фото, схемы блоков предохранителей Nissan Maxima и полную расшифровку назначений. Поколение A32, которое является четвертым, выпускалось в период с 1994 по 1999 год. Его сменило пятое поколение под индексом A33, производимое с 1999 по 2003 год. Шестое поколение также с маркировкой A33 собиралось с 2004 по 2008 год.
Важно: Nissan Maxima поставлялась в различные регионы мира, включая Северную Америку, Европу и Азию, с различными комплектациями двигателей и опциями. Поэтому расположение блоков предохранителей Nissan Maxima и их конфигурация могут варьироваться. Всегда проверяйте назначение на крышке защитного отсека для точности.
A32
Блок предохранителей в салоне Nissan Maxima A32

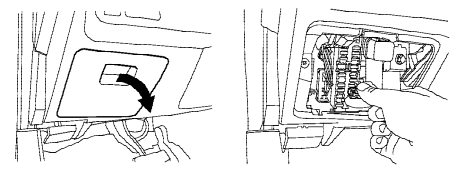

Этот блок расположен справа от рулевой колонки за защитной панелью для праворульных версий; для леворульных — слева.
Фото и схема блока предохранителей в салоне
Вариант 1
Вариант 2

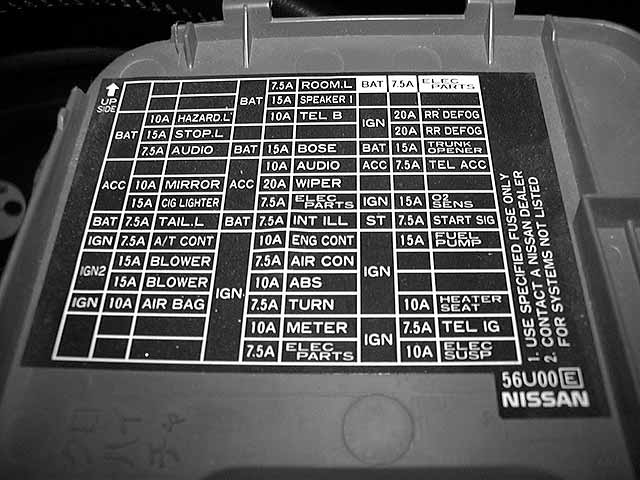

Схема расположения предохранителей в салоне A32
Расшифровка назначений предохранителей в салоне
| 1 10А | Подушки безопасности AIR BAG |
| 2 15А | Вентилятор системы климат-контроля |
| 3 15А | Вентилятор системы климат-контроля |
| 4 7,5А | Сигнал IGNITION для TRANSMISSION CONTROL MODULE |
| A/T Control (управление дроссельной заслонкой) | |
| 5 7,5А | Габаритные лампы PARKING LAMP (обе стороны) |
| Задние габаритные лампы TAIL (четыре, комбинированные со стоп-сигналами) | |
| Передние боковые габариты MARKER LAMP (две) | |
| Задние боковые габариты MARKER LAMP (две) | |
| Подсветка номерного знака (две лампы) | |
| Сигнал для BSM (система освещения) | |
| 6 15А | Прикуриватель и аксессуары |
| 7 10А | Электропривод стекол и зеркал |
| Подогрев боковых зеркал | |
| 8 15А | Телевизионная система |
| 9 10А | Резервный предохранитель |
| 10 15А | Стоп-сигналы (комбинированные лампы) |
| Дополнительный стоп-сигнал (под задним стеклом) | |
| Сигнал для блока ABS | |
| 11 10А | Поворотники, реле мигания, аварийная сигнализация |
| Питание реле Multi-Remote Control (если установлено) | |
| 12 7,5А | Круиз-контроль |
| Питание реле подогрева заднего стекла и зеркал | |
| Активация люка крыши (реле люка, питание fuse «f») | |
| Сигнал IGNITION для BSM | |
| 13 10А | Индикатор заряда батареи |
| Управляющее напряжение на генератор | |
| Индикаторы аварий и предупреждений на приборной панели | |
| Индикатор круиз-контроля | |
| Индикатор OD OFF | |
| Питание спидометра и одометра | |
| Индикатор AIR BAG | |
| Переключатель режимов АКПП (INHIBITOR SWITCH) | |
| Индикаторы заднего хода | |
| Индикатор ABS | |
| Индикатор неисправности MALFUNCTION | |
| 14 7,5А | Поворотники и реле мигания |
| 15 10А | Питание блока управления ABS |
| 16 7,5А | Элементы управления климат-контролем |
| Активация климат-системы | |
| Питание реле компрессора и соленоида климат-контроля | |
| 17 10А | Соленоид Evaporative Emission Canister Purge Control |
| Соленоид EGRC (рециркуляция отработавших газов) | |
| Питание реле топливного насоса | |
| Питание реле вентиляторов охлаждения (все три) | |
| Соленоид регулировки давления в коллекторе | |
| Питание основного реле блокировки зажигания | |
| Активация круиз-контроля | |
| Питание реле блокировки зажигания от штатной сигнализации | |
| Питание датчика давления масла в рулевом управлении | |
| Вакуумный клапан Vacuum Cut Valve Bypass | |
| Питание разъема CONSULT | |
| Соленоид IACV-FICD | |
| 18 7,5А | Подсветка кнопок дверей, пепельницы, экрана часов |
| аудиосистемы, климат-контроля, бардачка, аварийки | |
| кнопок круиз-контроля, подогрева стекла и зеркал, панели приборов | |
| 19 7,5А | Сигнал ACC для BSM (электронные устройства) |
| 20 20А | Питание всех элементов дворников (двигатель, насос, реле) |
| 21 10А | Активация часов при ACC (питание fuse 40) |
| Активация аудиосистемы при ACC (питание fuse 62) | |
| Активация CD-проигрывателя при ACC (питание fuse 40) | |
| Активация автоматической антенны при ACC (питание fuse 40) | |
| 22 15А | Питание штатного аудиоусилителя |
| 23 | — |
| 24 10А | Питание штатного телефона |
| 25 | — |
| 26 7,5А | Подсветка в дверях (левая и правая) |
| Штурманские лампы (потолочные, левая и правая) | |
| Центральная потолочная лампа | |
| Подсветка замка зажигания | |
| Подсветка багажника | |
| 27 | — |
| 28 7,5А | Активация телефона при ACC (питание fuse 24) |
| 29 10А | Подогрев сидений |
| 30 | — |
| 31 | — |
| 32 15А | Топливный насос |
| 33 7,5А | Питание реле зажигания (сигнал стартера) |
| 34 15А | Левый передний датчик кислорода |
| Правый передний датчик кислорода | |
| Задний датчик кислорода | |
| 35 | — |
| 36 7,5А | Активация телефона при ACC (питание fuse 24) |
| 37 15А | Электрозамок багажника |
| 38 20А | Подогрев заднего стекла |
| 39 20А | Подогрев заднего стекла |
| 40 7,5А | Питание часов (активация fuse 21) |
| Питание CD-проигрывателя | |
| Питание дистанционного управления | |
| Питание модуля управления АКПП | |
| Питание автоматической антенны | |
| Питание зуммера | |
| Питание индикатора штатной сигнализации | |
| Питание климат-контроля | |
| Встроенный датчик | |
| Питание KEY SWITCH для BSM | |
| Питание спидометра и одометра | |
| Подсветка зеркал (левое и правое) |
Предохранитель №6 на 15А отвечает за работу прикуривателя в Nissan Maxima A32.
Блоки реле и предохранителей под капотом Nissan Maxima A32
Схема расположения блоков под капотом
Блок реле и предохранителей под капотом

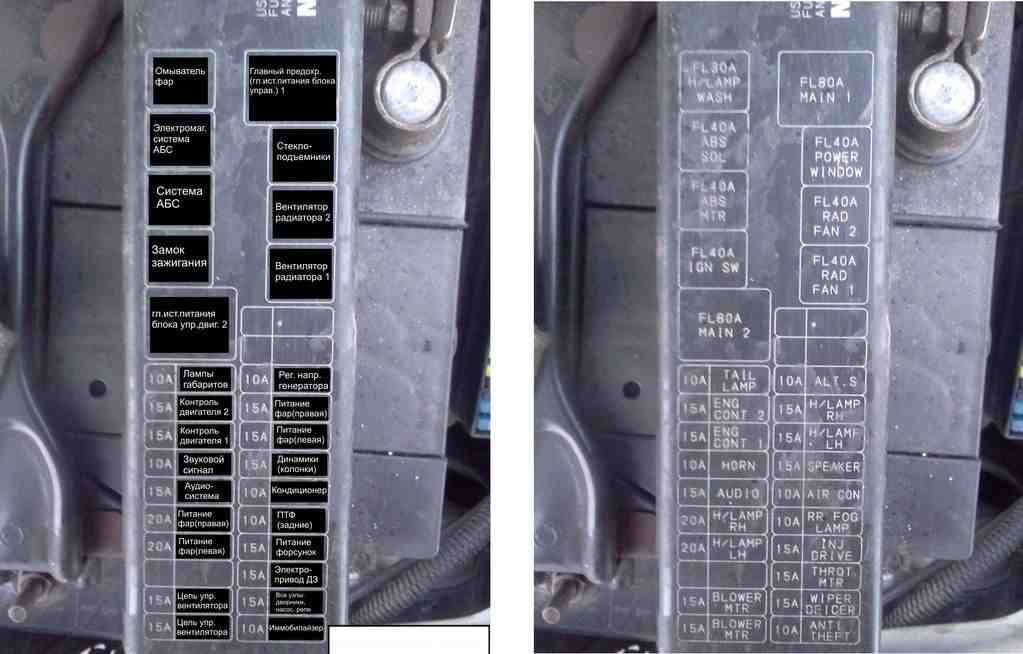

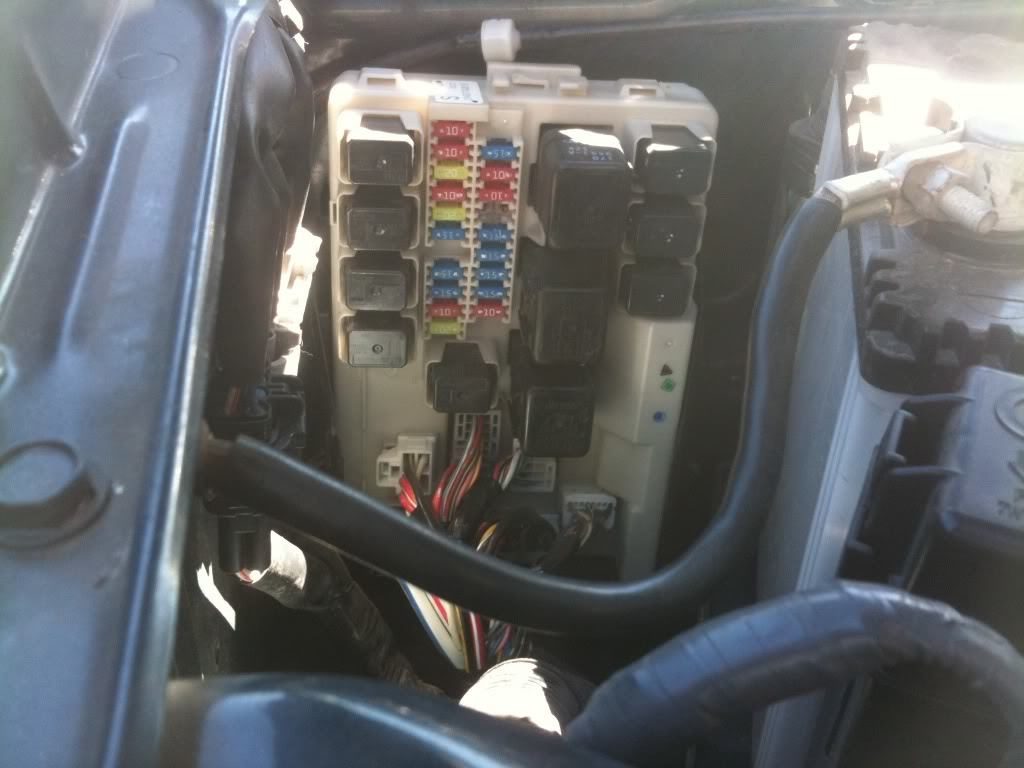

Фото блока
Актуальная схема расположения предохранителей под капотом нанесена на крышку блока. Проверяйте описание для вашего автомобиля.
Расшифровка назначений под капотом
| Charge | Зарядка аккумулятора от генератора Nissan Maxima |
| Fuse | Питание предохранителей b,d,e, f,60,61,62,63,64,65,66 |
| Blower Motor Relay | Реле вентилятора кондиционера |
| Fuse 2,3 | Подача на предохранители 2,3 |
| Accessory Relay | Реле аксессуаров |
| Fuse 6,7,19,20,36 | Подача на предохранители 6,7,19,20,36 (аксессуары) |
| — | |
| COOL/F | Вентиляторы охлаждения (оба), высокая скорость |
| CIRCUIT BREAKER 1 | Питание на предохранитель-автомат |
| ABS | Система ABS |
| IGNITION SWITCH | Втягивающее реле стартера |
| Сигнал зажигания на ECM (управление двигателем) | |
| Инжекторы (6 форсунок) | |
| Катушки зажигания (6 штук) | |
| Активация аксессуаров при ACC | |
| ABS | Двигатель ABS CONTROL ACTUATOR |
| — | |
| NEXT FUSE | Подача на предохранители 10,11,22,24,26,37,38,39,40 |
| NEXT FUSE | Подача на предохранители 12,13,14,15,16,28,29 |
| H/LAMP | Лампы ближнего/дальнего света слева |
| F/FOG | Питание реле противотуманных фар |
| H/LAMP | Лампы ближнего/дальнего света справа |
| Индикатор дальнего света | |
| COMM | Питание BSM |
| MAIN | Питание ECU (управление двигателем) |
| MAFS | Питание датчика массового расхода воздуха |
| POS | Питание датчика положения коленвала |
| AAC/V | Двигатель холостого хода Idle Air Control |
| PGC/V | Двигатель очистки испарителя Purge |
| MAIN | Питание ECU |
| EMNT | Питание блока Front Engine Mounting Control |
| — | |
| CHARGE | Питание регулятора напряжения генератора |
| A/C,M | Компрессор климат-контроля |
| FICD | Соленоид климат-контроля |
| AUDIO | Питание штатной аудиосистемы |
| F/FOG | Противотуманные фары (левая и правая) |
| HORN | Сигнал и реле клаксона |
| ASCD | Питание кнопок круиз-контроля |
| THEFT | Питание реле клаксона сигнализации |
| THEFT | Клааксон сигнализации |
| Питание реле клаксона сигнализации | |
| LIGHTING SWITCH | Питание выключателя габаритов (общая подсветка) |
| Fuse 5,18 | Питание предохранителей 5 и 18 |
Блоки реле под капотом

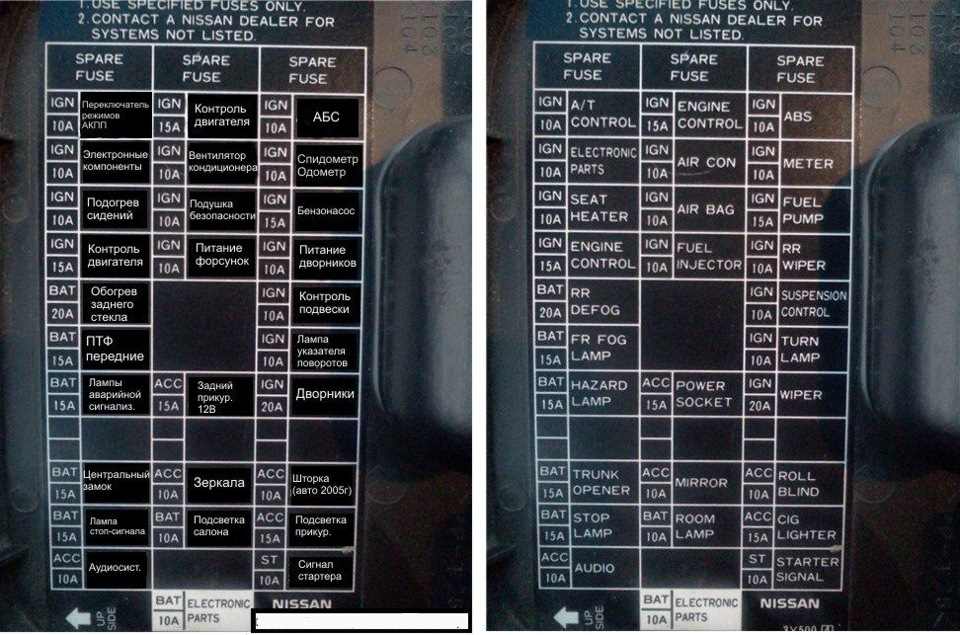

Расшифровка реле A32
A33
Предохранители в салоне Nissan Maxima A33
Блок предохранителей в салоне размещен в нижней части приборной панели справа, аналогично предыдущему поколению.
Фото блока в салоне A33

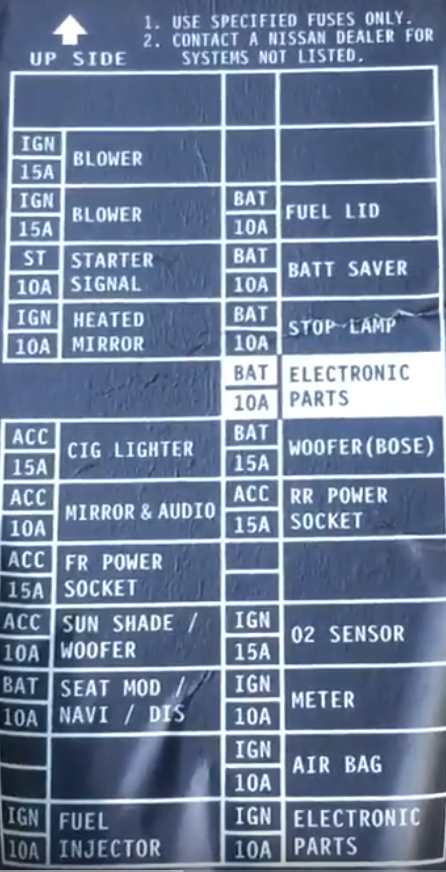

Схема блока предохранителей в салоне A33
Расшифровка предохранителей в салоне A33
- 10А B/COMP Питание компьютера
AUDIO Аудиосистема
REMOTE Многофункциональное дистанционное управление
W/ANT Антенна
H/PHONE Штатный телефон. - 15А NONDTS Не диагностируемые элементы
SHIFT Блокировка АКПП
ABS Индикатор ABS
STOP/L Стоп-сигналы
ASCD Круиз-контроль - 15А T&FLID Температура охлаждающей жидкости
- —
- 15А TURN Аварийка и реле
MULTI Питание многофункционального управления - 15А F/FOG Противотуманные фары спереди
- 20А LOAD Зарядка
DEF Обогрев заднего стекла - 15А O2S B1-2 Лямбда-зонд
O2H B1-2 Нагреватель катализатора
FUELRH Задние форсунки
FUELLH Передние форсунки
FRO2RH Правый передний O2-датчик
FRO2LH Левый передний O2-датчик - 10А HSEAT Обогрев сидений
- 10А LOAD Зарядка
MIL/DL Дистанционное открытие дверей
NONDTS Не диагностируемые элементы
DTRL Автоматический свет фар
H/AIM Корректор фар
TAIL/L Задние габариты
ILL Подсветка приборов, кнопок, бардачка, дверей
INT/L Потолочные лампы
CHINE Сигнализация
HLC Омыватель фар
DEF Обогрев стекла
SROOF Люк
I/MIRR Зеркала
NAVI Навигация
ASCD Круиз-контроль
WINDOW Стеклоподъемники
S/LOCK Блокировка стартера
MULTI Дистанционное управление
THEFT Реле сигнализации - 10А MAIN ECU двигателя
VSSA/T Скорость АКПП
BA/FTS Температура ATF, питание TCM
NONDTC Не диагностируемые элементы - 10А MIL/DL Индикатор ошибок
MAIN ECU
BA/FTS Температура ATF
A/C. A Климат-контроль
INT/L Потолочные лампы
METER Спидометр
B/COMP Компьютер
CHNE Сигнализация
CLOCK Часы
NAVI Навигация
DEF Обогрев стекла
ASCD Круиз-контроль
S/CLOCK Часы
NATS Антиугонная система - 10А INT/L Салонный свет (учитывая TCM для «вежливого света» от fuse 10,12,I)
Точечные лампы
Подсветка козырьков и зеркал
Дверные лампы
Лампа багажника
DEF Обогрев стекла - 10А METER Спидометр
CLOCK Часы
NAVI Навигация
MIROR Дверные зеркала - —
- 15А CIGAR Прикуриватель
- 10А MAIN Основное питание и заземление
FUELRN
FUELLH
INJECT Форсунки
F/PUMP Топливный насос - 10А SRS Подушки безопасности
- 10А A/C,M Активация и управление климатом
- 15А PGC/V Клапан продувки адсорбера
SWL/V Подсветка стеклоподъемников
COOL/F Вентиляторы охлаждения
VIAS/V Система VIAS
PRGVLV Клапан адсорбера
SWL/C Подсветка стеклоподъемников
START Реле зажигания
NATS Климат-контроль - 10А S/SIG DTRL Подсветка прикуривателя
Автоматический свет фар - 15А CIGAR Прикуриватель
- —
- —
- 20А WIPER Стеклоочистители
- 10А TURN Поворотники
- —
- —
- 15А F/PUMP Топливный насос
- 10А VSS Датчик скорости
VSSEN Сигнал скорости
MIL/DL Диагностика
VSSMTR Счетчик скорости
NONDTC Не диагностируемые
PNP/SW P-N переключатель
SHIFT Реле сигнализации
ABS ABS
SRS Подушки
CHARGE Генератор
DTRL Автосвет
BACK/L Задний ход
INT/L Потолочные лампы
METER Спидометр
B/COMP Компьютер
WARN Сигналы
AT/IND АКПП индикатор
NAVI Навигация
ASCD Круиз-контроль - 10А Система ABS
Для прикуривателя в A33 отвечают предохранители 16 и 22.
Блоки предохранителей и реле под капотом Nissan Maxima A33

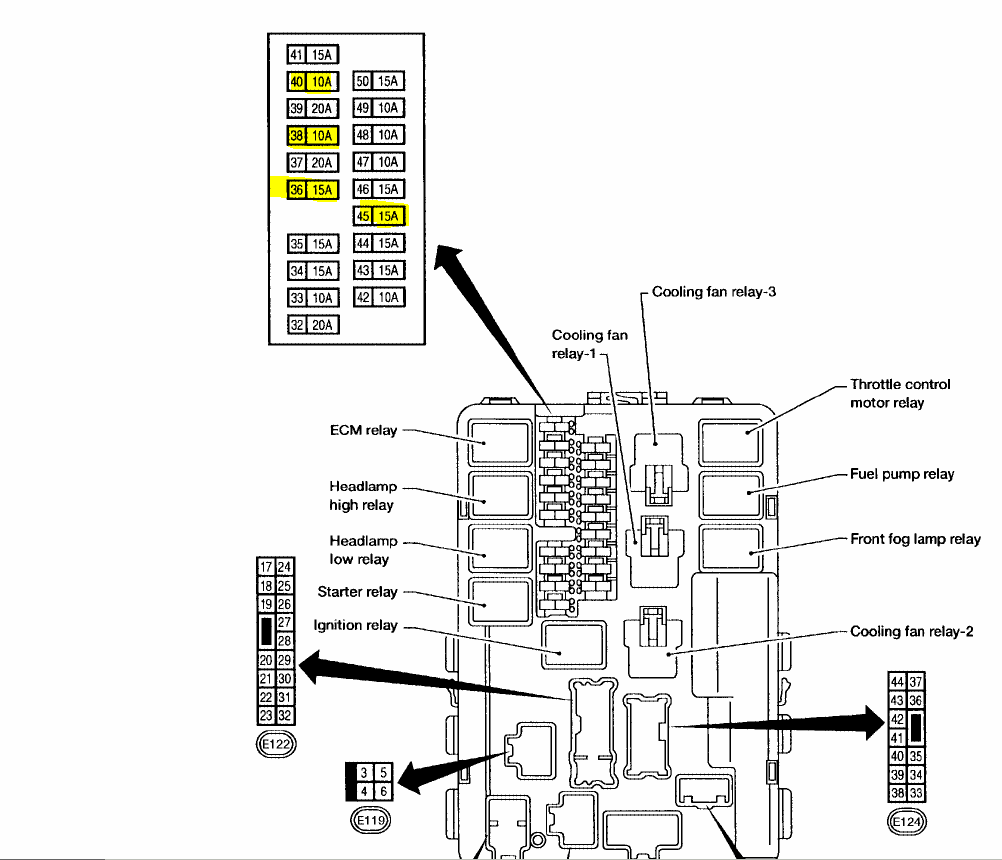

Расположение блоков под капотом A33

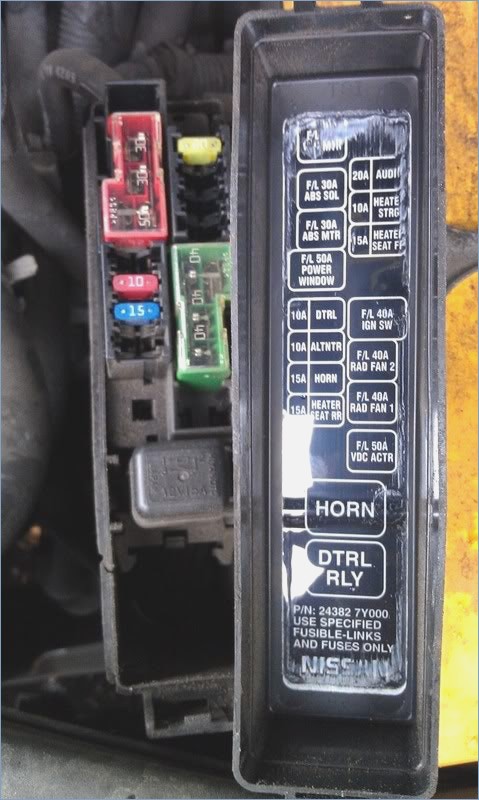

Основной блок предохранителей под капотом
Схема блока предохранителей A33
Описание предохранителей под капотом A33
- 51 – 15А
HEATER Обогреватель
A/C.A Управление климатом
A/C.M Кондиционер - 52 – 15А
HEATER Обогрев
A/C.A Климат
A/C.M Кондиционер - 53 —
- 54 – 20А
LOAD Нагрузка
H/LAMP Фары
DTRL Автосвет - 55 – 20А
LOAD Нагрузка
H/LAMP Фары
DTRL Автосвет - 56 – 15А
AUDIO Аудио
NAVI Навигация
H/FONE Телефон - 57 – 10А
B/COMP Компьютер
HORN Клааксон
REMOTE Центральный замок
ASCD Круиз-контроль - 58 – 15
MAIN Питание ECM (реле)
AACVLV Регулятор ХХ
EGVC/V Клапан EGR
IGN/SG Катушки зажигания
IGNSIS Реле зажигания - 59 – 15А
MAIN Питание (главное реле)
MAFS ДМРВ
POS Положение коленвала
EGVC/V EGR
AAC/V Регулятор ХХ
TR/SW Рулевой датчик
CKPS Угол коленвала
AACVLV РХХ
IGNSYS Зажигание
TPS Дроссель
NONDTC Не диагностируемые
NATS Антиугонка - 60 – 10А
COMBINATION Приборы
SWITCH Выключатель
H/AIM Корректор
TAIL/L Габариты
F/FOG ПТФ спереди
R/FOG ПТФ сзади
ILL Подсветка
CHIME.NAVI Сигнал, навигация
HLS Омыватель фар - 61 —
- 62 —
- 63 —
- 64 —
- 65 – 10А R/FOG Задние ПТФ
- 66 – 10А A/C. M Кондиционер, климат
- 67 —
- 68 – 15А
LOAD Нагрузка
H/LAMP Фары
DTRL Автосвет - 69 – 15А
LOAD Нагрузка
H/LAMP Фары
DTRL Автосвет - 70 – 10А CHARGE Зарядка
- 71 —
- 72 —
- А – 120А Общее питание.
- B – 80А Предохранители 12+13+22+8+9+10+11+14+15
- C – 40А Замок зажигания +1+21
- D – 40А ABS
- E – 40A ABS
- F – 30A HLC Омыватель
- G – 40A COOL/F Реле радиатора
- H – 40A COOL/F Реле радиатора
- I – 40A CIRCUIT BREAKER Прерыватель
- J – 80A Предохранители 2+3+5+6+7+25+26+29+30+31
Блок реле под капотом A33
Фото и схема блока реле
Расшифровка реле под капотом
- Реле электровентилятора
- Тормозная система
- Реле вентилятора двигателя
- ABS
- Реле системы двигателя
- Реле электровентилятора
- ABS
- Реле электровентилятора
A34
Поколение A34 Nissan Maxima было доступно исключительно в Северной Америке (Канада, США, Мексика). Посмотрите видео-пример расположения блоков предохранителей и реле для детального понимания.
Блок предохранителей в салоне A34
Доступ к блоку
Фото блока в салоне
Схема предохранителей в салоне A34
Блоки под капотом A34
Блок 1 под капотом
Фото блока 1
Расшифровка блока 1
Блок 2 под капотом
Фото и схема блока 2
