Четвертое поколение Nissan March (код модели K13) производилось в период с 2010 по 2017 год, включая годы 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, с проведением рестайлинга. В этой статье вы ознакомитесь с детальным описанием предохранителей и реле для Nissan March 4 поколения (K13), схемами блоков предохранителей Nissan March, их расположением в автомобиле. Особое внимание уделено предохранителю прикуривателя в Nissan March K13.
Функции предохранителей и реле, а также их количество могут варьироваться в зависимости от года выпуска автомобиля Nissan March K13 и комплектации электроники.
Блок предохранителей в салоне Nissan March K13

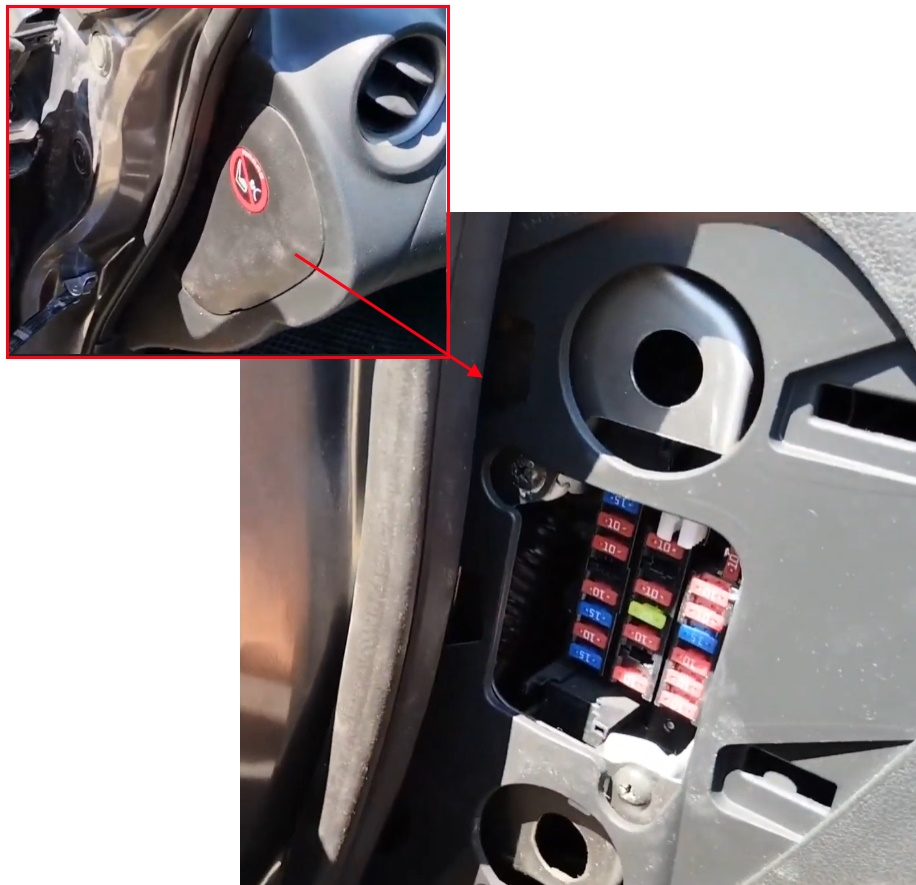

Этот блок размещен на левой стороне приборной панели, за защитной боковой панелью.
Проверяйте функции компонентов по схеме на внутренней стороне крышки блока предохранителей Nissan March.

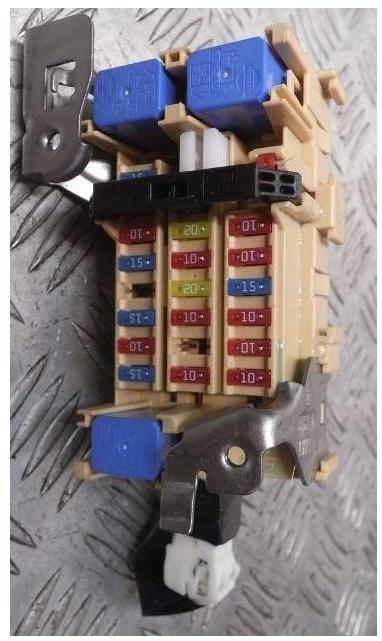

Изображение блока

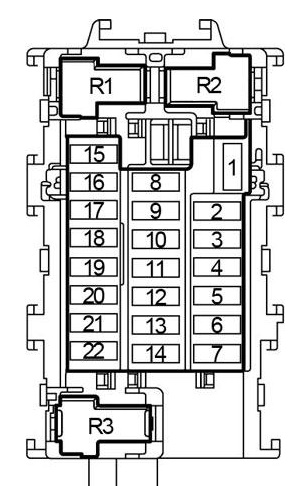

Расшифровка схемы блока предохранителей в салоне Nissan March K13
Расшифровка предохранителей блока в салоне
Предохранители Nissan March K13
- 10A — Подогрев боковых зеркал
- 10A — Панель приборов
- 10A — Различное электрооборудование по схеме
- 10A — Различное электрооборудование по схеме
- 10A — Стеклоомыватели
- 10A — Система SRS, подушки безопасности
- 10A — Различное электрооборудование по схеме
- 20A
- 10A — Запуск двигателя, интеллектуальный ключ
- 20A — Обогрев заднего стекла, модуль BCM
- 10A — Различное электрооборудование по схеме на крышке
- 15A — Прикуриватель, розетка в салоне
- 10A — Боковые зеркала, дисплей аудиосистемы
- 10A — Аудиосистема, приборная панель
- 15A — Кондиционер воздуха
- 20A — Система кондиционирования
- 15A — Кондиционер воздуха
Реле в блоке салона Nissan March
- R1 — Реле салонного электрооборудования
- R2 — Реле зажигания
- R3 — Реле вентилятора охлаждения
Предохранитель №15 (15A) отвечает за работу прикуривателя в Nissan March K13.
Блоки предохранителей под капотом Nissan March K13
Основной блок предохранителей и реле

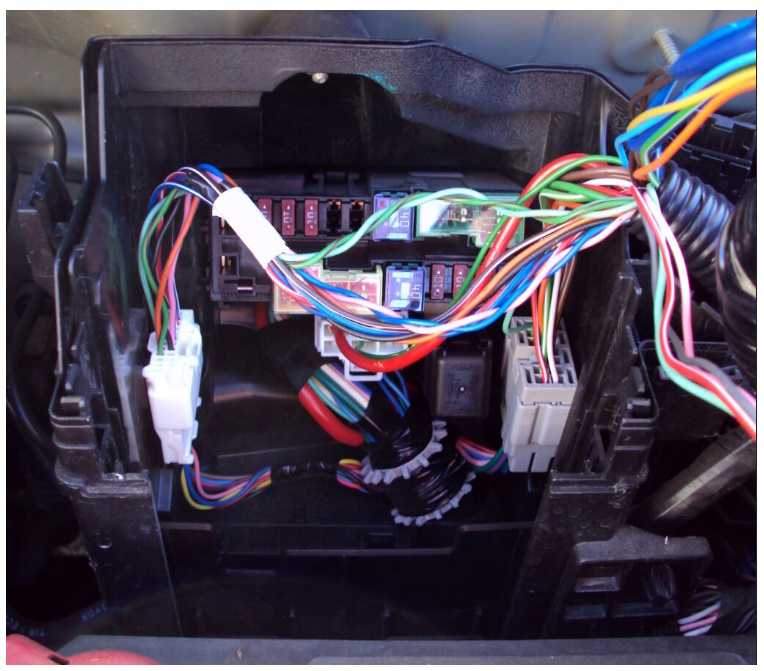

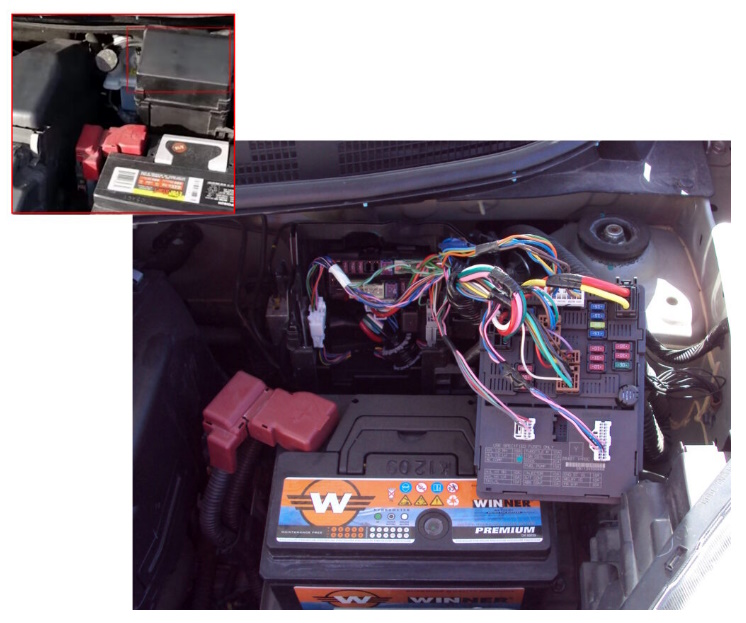

Расположение блока под капотом

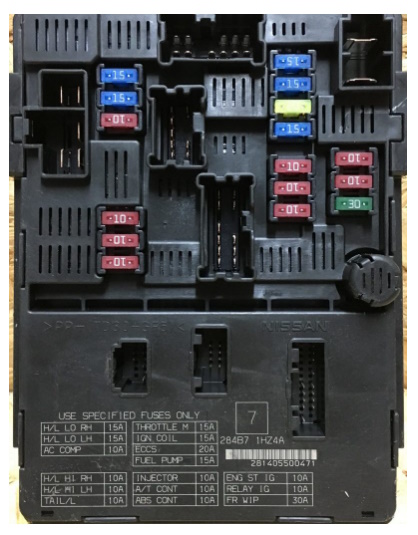

Пример фото блока предохранителей под капотом Nissan March

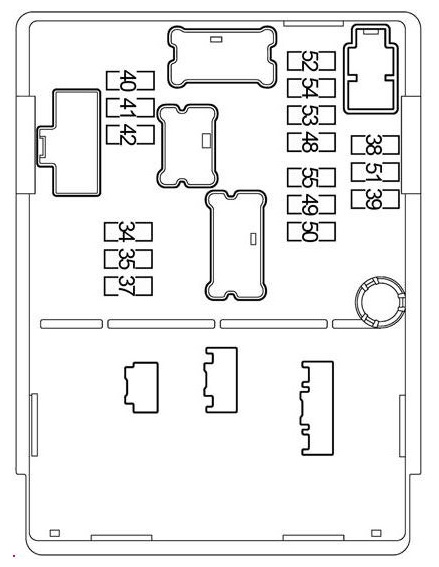

Схема блока предохранителей под капотом
Расшифровка предохранителей
| 34 | 10A Фары |
| 35 | 10A Фары |
| 37 | 10A Лампы, габариты, система парковки |
| 38 | — |
| 39 | 30A Омыватель |
| 40 | 15A Ближний свет фар |
| 41 | 15A Ближний свет фар |
| 42 | 10A Реле кондиционера |
| 48 | 15A Реле топливного насоса |
| 49 | 10A Блок управления кузовом и двигателем, система интеллектуального ключа, функция запуска двигателя |
| 50 | 10A Система управления тормозами |
| 51 | 10A Система управления двигателем |
| 52 | 15A Реле управления двигателем дроссельной заслонки |
| 53 | 20A Реле ЭБУ, система управления двигателем, система ночного видения |
| 54 | 15A Система управления двигателем |
| 55 | 10A Система управления двигателем |
Дополнительный блок предохранителей Nissan March K13
Этот блок расположен рядом с основным под капотом.

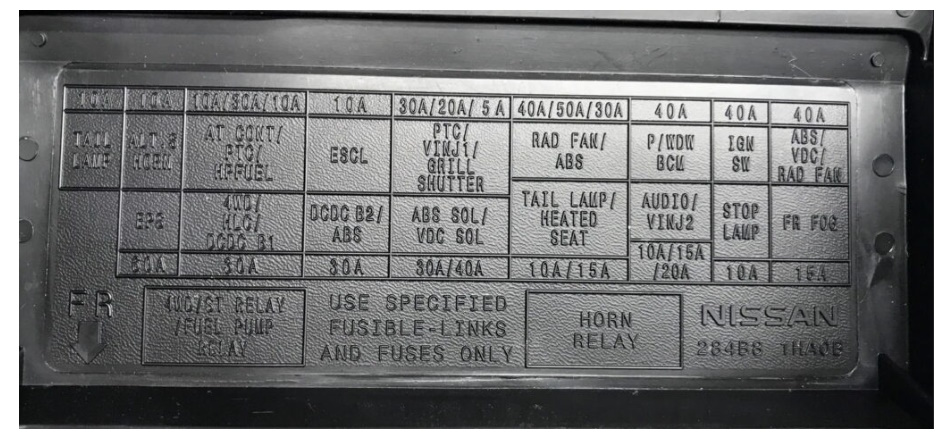

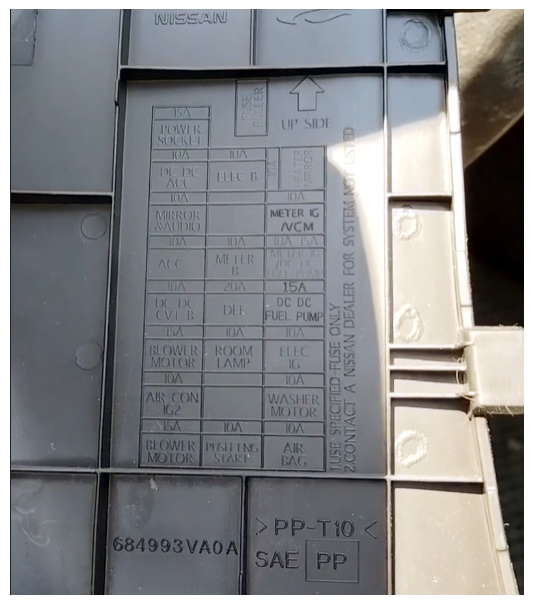

Схема на крышке дополнительного блока предохранителей под капотом Nissan March K13
Функции предохранителей в дополнительном блоке
| TAIL LAMP | Задние фонари (габаритные огни, стоп-сигналы, подсветка номерного знака) |
| ALT S HORN | Генератор/Сигнал |
| AT CONT / PTC / HP FUEL | Управление автоматической коробкой передач, подогреватель PTC, топливный насос высокого давления |
| ESCL | Электронная блокировка рулевой колонки |
| PTC / VINJ1 / GRILL SHUTTER | Подогреватель PTC, форсунка VINJ1, жалюзи радиатора |
| RAD FAN / ABS | Вентилятор радиатора и ABS |
| EPS | Электро усилитель руля |
| 4WD / HLC / DCDC B1 | Полный привод, блокировка дифференциала, DC/DC преобразователь 1 |
| DCDC B2 / ABS | DC/DC преобразователь 2, ABS |
| ABS SOL / VDC SOL | Соленоиды ABS и VDC |
| TAIL LAMP / HEATED SEAT | Задние фонари/Подогрев сидений |
| P/WDW BCM | Блок управления кузовным оборудованием (BCM) и электрические стеклоподъемники |
| IGN SW | Цепь зажигания (замок зажигания) |
| ABS / VDC / RAD FAN | ABS, система курсовой устойчивости VDC, вентилятор радиатора |
| AUDIO / VINJ2 | Аудиосистема/форсунка VINJ2 |
| STOP LAMP | Стоп-сигналы |
| FR FOG | Передние противотуманные фары |

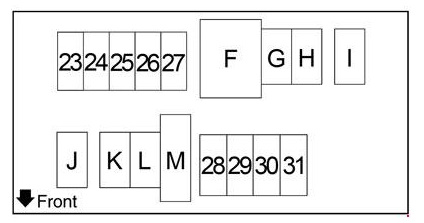

Полная схема блоков под капотом
Расшифровка общей схемы предохранителей Nissan March K13
| 23 | |
| 24 | 10 А – система зарядки, клаксон, система интеллектуального ключа, охранная система автомобиля |
| 25 | 10 А – система управления вариатором |
| 26 | |
| 27 | |
| 28 | |
| 29 | 15 А – аудиосистема / 20 А – навигация, дисплей аудиосистемы |
| 30 | 10 А – модуль управления кузовным оборудованием, система управления тормозами, система управления двигателем, система интеллектуального ключа |
| 31 | 15 А – противотуманные фары |
| F | 40 А / 50 А – реле вентилятора системы охлаждения |
| G | 40 А – модуль управления кузовным оборудованием, система дневных ходовых огней, противотуманные фары, стеклоочиститель и омыватель |
| H | 40 А – система запуска, реле зажигания |
| I | 40 А |
| J | 60 А – электронный усилитель рулевого управления |
| K | |
| L | 30 А – система управления тормозами |
| M | 30 А – система управления тормозами |
Силовой блок предохранителей Nissan March K13
Этот высокомощный блок предохранителей установлен на положительном клемме аккумулятора.

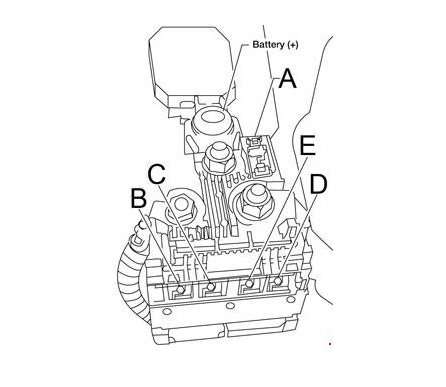

Схема силового блока
Расшифровка силового блока предохранителей
- A — 120A — Генератор
- B — 60A — Зажигание, реле, предохранители
- C — 80A — Аксессуары, реле, предохранители
- D — 100A — Предохранители
- E — 80A — Реле ламп, предохранители
