Предохранители и реле Nissan Liberty

Семейный минивэн Nissan Liberty (также известный как Nissan Prairie в некоторых регионах) оснащался тремя рядами сидений и просторным 7-местным интерьером. Производство модели велось в период с 1984 по 2004 год, включая годы 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004. За эти годы автомобиль неоднократно модернизировался, что влияло на электрику и системы. В этой статье мы подробно разберем расположение блоков предохранителей и реле в Nissan Liberty, предоставим актуальные схемы предохранителей Nissan Liberty с полной расшифровкой всех элементов и назначений для удобства ремонта и диагностики.

Важно отметить, что Nissan Liberty выпускался в различных комплектациях, с разными типами кузова, двигателями и опциями, включая специальную версию Prairie Joy. Даже в пределах одного модельного года расположение и комбинация предохранителей в блоках салона и под капотом могут существенно различаться. Для точной информации всегда проверяйте схему на крышке соответствующего блока предохранителей Nissan Liberty.

Блок предохранителей в салоне Nissan Liberty

Этот блок расположен на правой стороне приборной панели, за небольшим бардачком или карманом для мелочей.

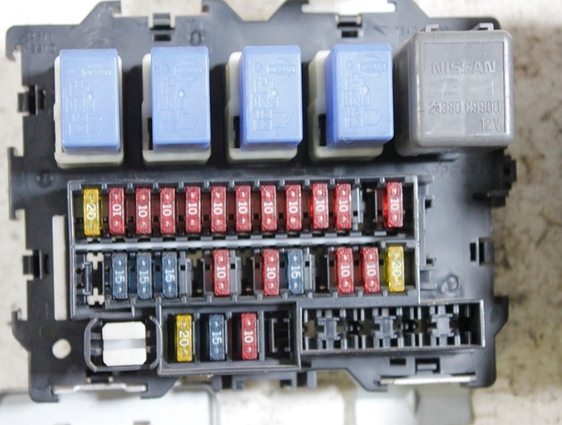

Фотография блока в салоне

Нижний ряд из трех предохранителей предназначен для запасных, которые можно использовать при замене.

Схема предохранителей с расшифровкой

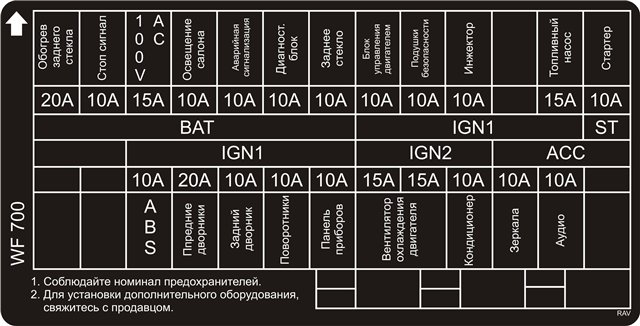

WF700

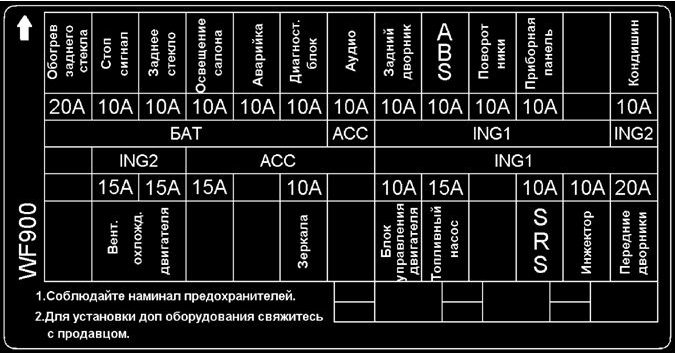

WF900

Предохранители и реле под капотом в Nissan Liberty

Основной блок предохранителей под капотом

Блок размещен в моторном отсеке, непосредственно рядом с аккумуляторной батареей.

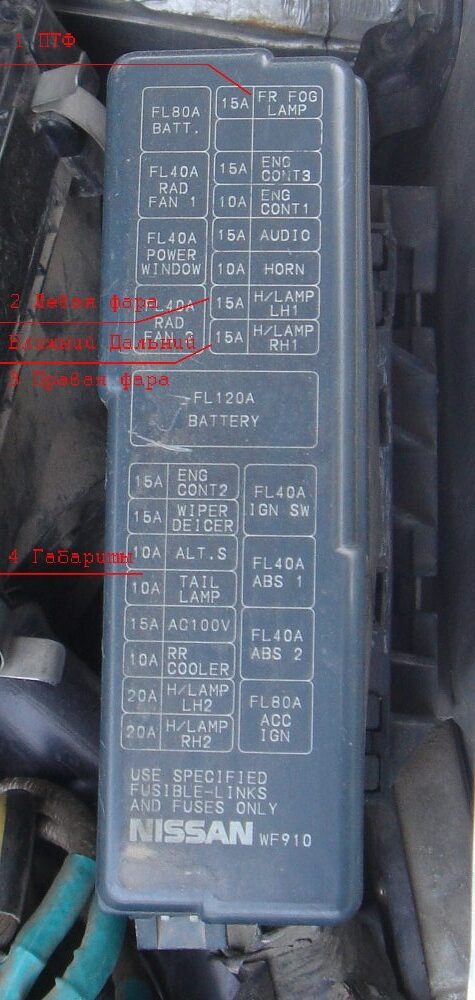

Внешний вид блока предохранителей под капотом выглядит примерно следующим образом.

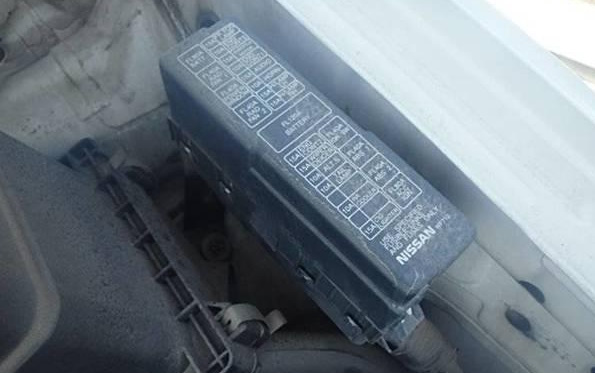

Схема блока предохранителей под капотом

Расшифровка и назначение предохранителей

Блок реле под капотом

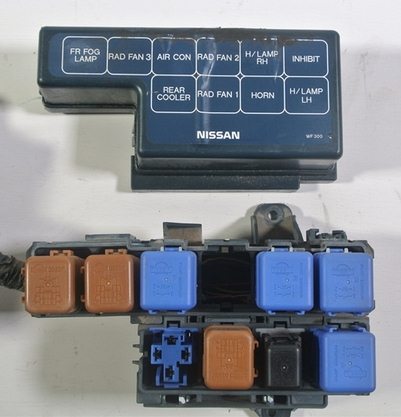

Фото и схема блока реле

Расшифровка и назначение реле в блоке
