Предохранители и реле Nissan Laurel C35

Седан премиум-класса Nissan Laurel производился в восьми поколениях начиная с 1968 года. На азиатских и европейских рынках модель также известна как Datsun Laurel. В этой статье мы разберем расположение и функции блоков предохранителей для Nissan Laurel 1997, 1998, 1999, 2000, 2001 и 2002 годов выпуска. Информация актуальна для восьмого поколения (C35), включая схемы предохранителей Nissan Laurel C35, предохранители в салоне и под капотом.

Расположение блока предохранителей в салоне Nissan Laurel

Блок предохранителей салона находится в нижней части приборной панели, за защитной крышкой. На внутренней стороне крышки размещена подробная схема с указанием назначения каждого предохранителя и реле для Nissan Laurel C35.

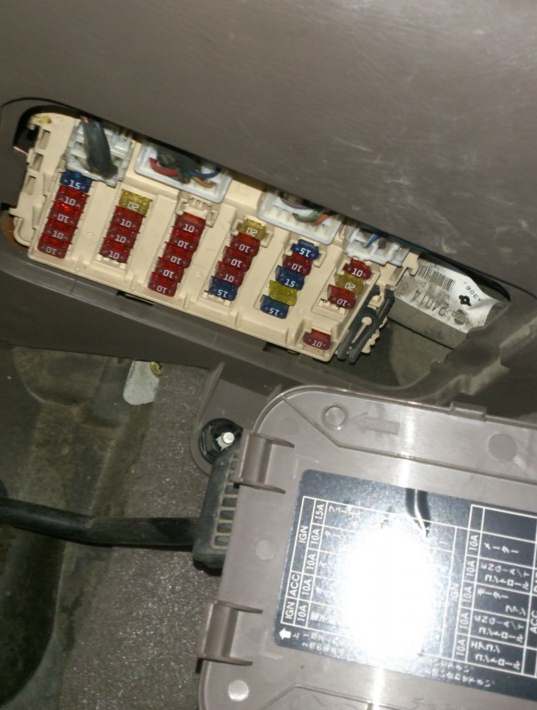

Фото расположения блока предохранителей в салоне

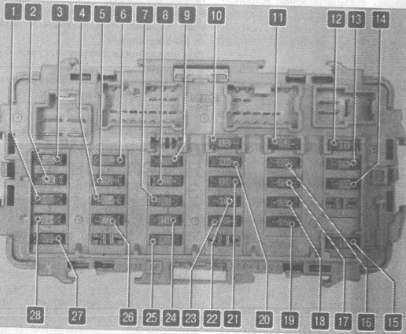

Схема предохранителей в салоне

Расшифровка предохранителей

1. 10А — Топливные форсунки
2. 10А — Указатели поворота
3. 15А — Топливный насос
4. 10А — АБС
5. 10А — Втягивающее реле стартера
6. 20А — Очиститель ветрового стекла
7. 10А -Электродвигатель отопителя
8. 10А -Система управления трансимиссией
9. 10А -Комбинация приборов
10. Резерв
11. Резерв
12. Резерв
13. 20А Задние противотуманные фонари
14. 10А — Плафоны освещения салона и багажника
15. 10А — Электронные системы управления
16. 10А — Датчик указания уровня топлива
17. 15А — Стоп сигналы
18. 15А — Прикуриватель
19. 15А — Электродвигатель отопителя и кондиционера
20. 10А — Обогрев заднего стекла
21. 15А — Электродвигатель отопителя и кондиционера
22. 10А — Электроприводы управления наружными зеркалами заднего вида
23. 10А — Аварийная сигнализация
24. 10А — Климат контроль
25. 10А — Система управления двигателем
26. 10А — Дополнительная система безопасности SRS
27. 10А — Электронные системы управления
28. 10А — Аудиосистема

Предохранитель прикуривателя — номер 18, номинал 15А.

Блок предохранителей и реле в моторном отсеке Nissan Laurel

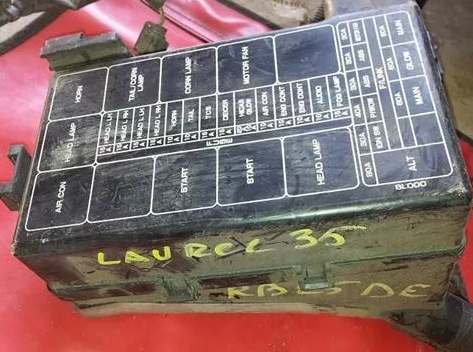

Блок в подкапотном пространстве защищен крышкой, на которой нанесена схема расположения предохранителей и реле для удобства диагностики и замены в Nissan Laurel 1997-2002.

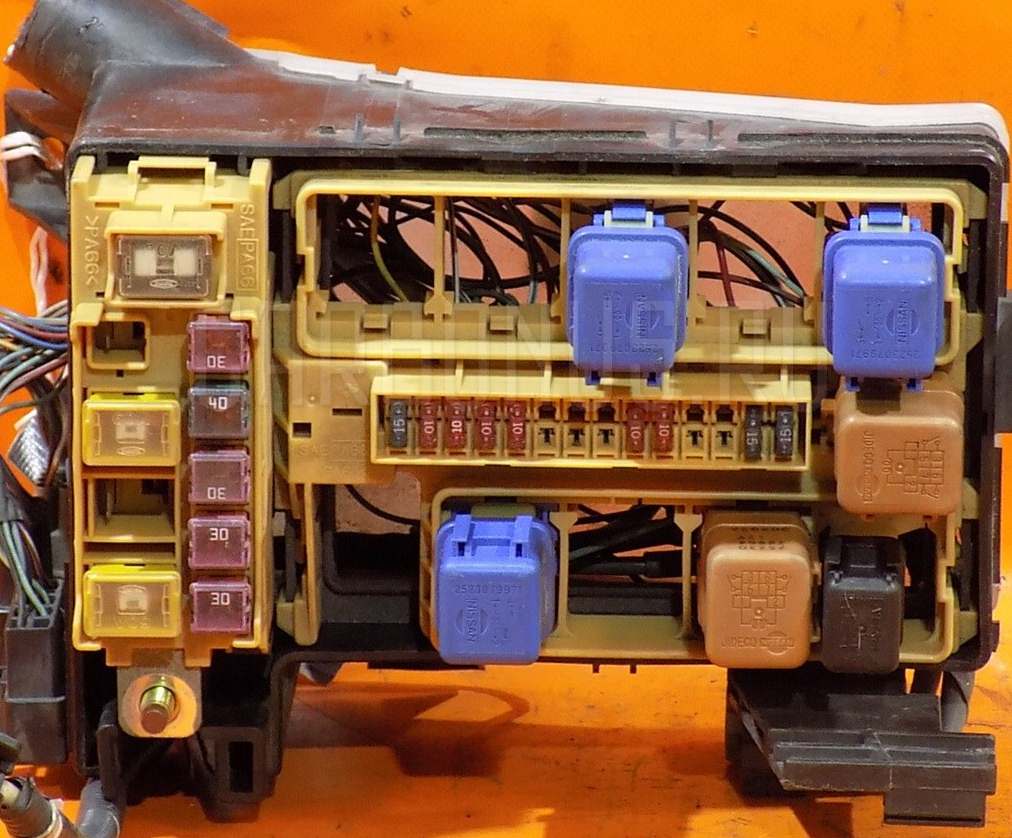

Фото блока предохранителей под капотом

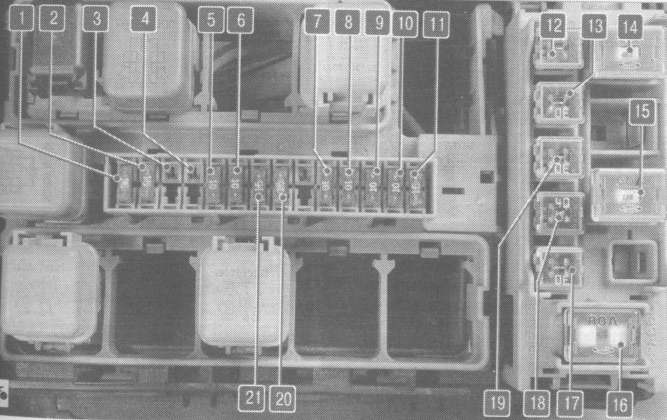

Схема блока в моторном отсеке

Функции предохранителей под капотом

1. 15А — Дальний свет (левая фара)
2. 15А — Ближний свет (левая фара)
3. 15А — Дальний свет (правая фара) на фото не показана
4. 15А — Ближний свет (правая фара) на фото не показана
5. 10А — Звуковой сигнал
6. 10А — Габаритные огни
7. 10А — Кондиционер
8. 10А — Система управления двигателем
9. 10А — Система управления двигателем
10. 10А — Аудиосистема
11. 15А — Противотуманные фары
12. 30А — Электро вентилятор системы охлаждения двигателем (на двигателях с муфтой не используется)
13. 10А — Анти блокировочная система тормозов (АБС)
14. 60А — 1-й главный предохранитель
15. 60А — 2-й главный предохранитель
16. 80А — Генератор
17. 30А — Потребители при включенном зажигании
18. 40А — Элеткростеклоподъемники
19. 30А — Анти блокировочная система тормозов (АБС)
20. 15А — Обогрев заднего стекла
21. 15А — Система управления трансмиссией
