Nissan Kicks первого поколения (код модели P15) производился в 2017, 2018, 2019, 2020, 2021, 2022, 2023 и 2024 годах, в течение которых автомобиль прошел обновление в виде рестайлинга. В этой статье мы подробно разберем схему предохранителей и реле Nissan Kicks 1G, включая расположение блоков предохранителей, их визуальные схемы, фотографии реальных примеров и особое внимание уделим предохранителю прикуривателя и розетки питания. Это поможет владельцам Nissan Kicks самостоятельно диагностировать и заменить предохранители.
Расположение, количество и функции предохранителей с реле могут варьироваться в зависимости от года выпуска Nissan Kicks и комплектации электрической системы вашего автомобиля.
Блок предохранителей в салоне

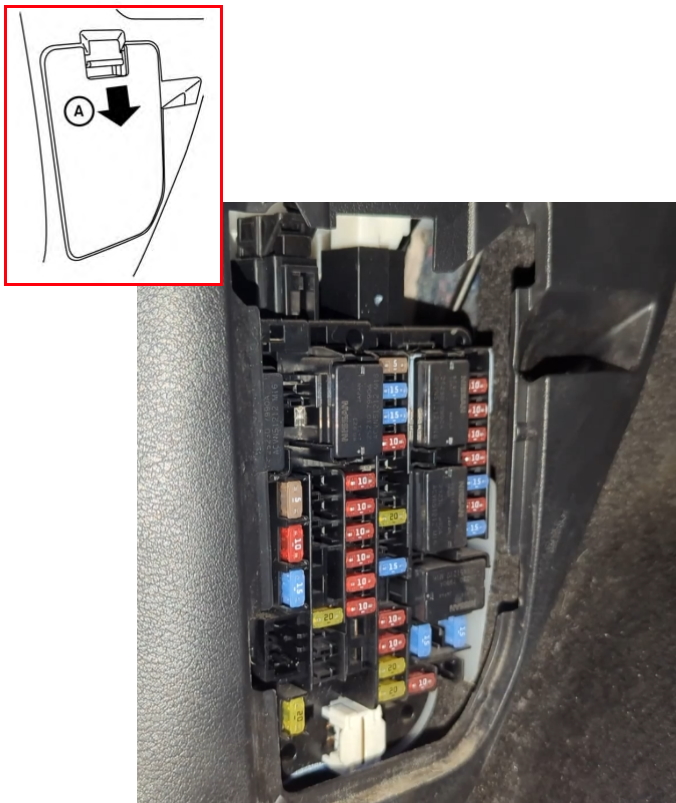

Блок предохранителей в интерьере Nissan Kicks находится под приборной панелью, на водительской стороне, рядом с левой ногой, за съёмной защитной панелью.

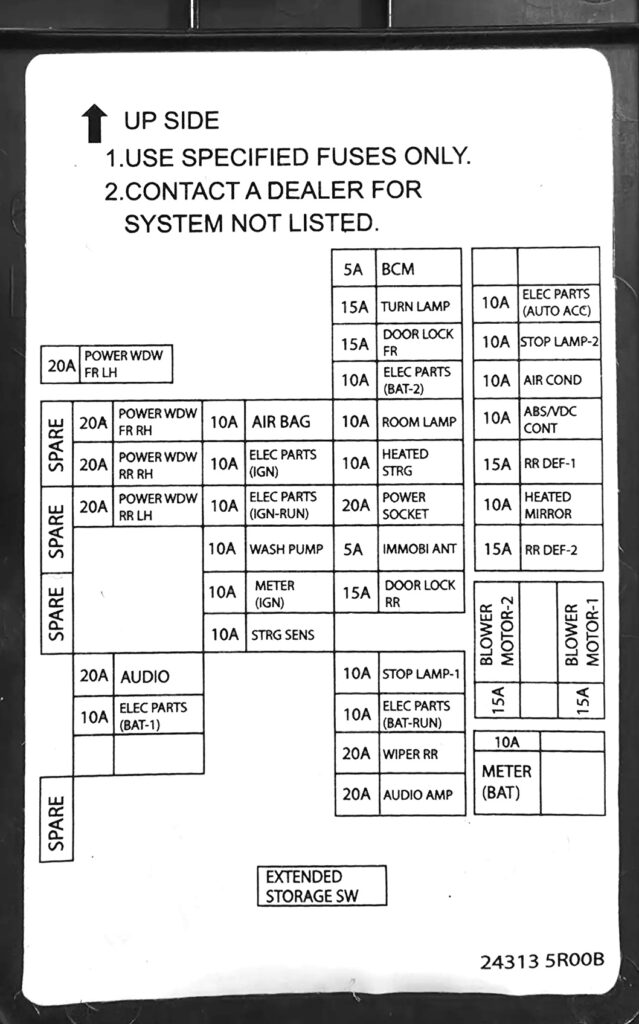

Всегда проверяйте функции предохранителей по схеме, нанесённой на внутренней стороне крышки блока для вашей модели Nissan Kicks.

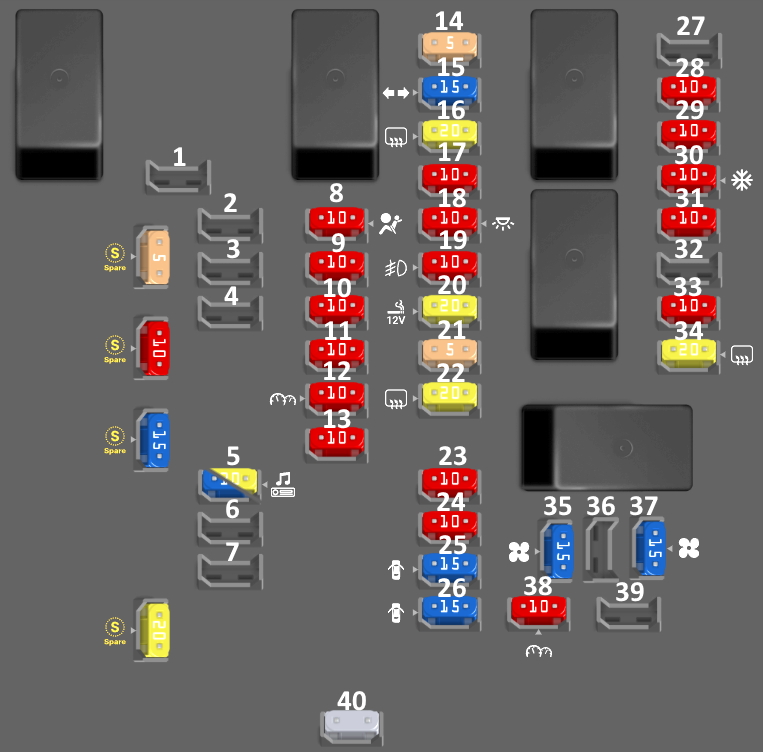

Схема блока предохранителей в салоне
Детальная схема
Расшифровка предохранителей
| 1 | 20A (Power WDW) Электростеклоподъемник передней левой двери |
| 2 | 20A (Power WDW) Электростеклоподъемник передней правой двери |
| 3 | 20A (Power WDW) Электростеклоподъемник задней правой двери |
| 4 | 20A (Power WDW) Электростеклоподъемник задней левой двери |
| 5 | 15/20A (AUDIO) Мультимедийная аудиосистема Nissan Kicks |
| 8 | 10A (AIR BAG) Подсистема безопасности с подушками |
| 9 | 10A (ELEC PARTS (IGN)) Защита электрических цепей зажигания Nissan Kicks |
| 10 | 10A (ELEC PARTS (IGN RUN)) Компоненты, активируемые при запуске зажигания |
| 11 | 10A (WASH PUMP) Электроподогрев насоса омывателя лобового стекла |
| 12 | 10A (METER (IGN)) Панель приборов (цепи зажигания) |
| 13 | 10A (STRG SENS) Сенсор угла руля в системе безопасности |
| 14 | 5A (BCM) Блок управления кузовной электроникой |
| 15 | 15A (TURN LAMP) Поворотники и сигнальные лампы |
| 16 | 20A (DOOR LOCK) Центральный замок передних дверей |
| 17 | 10A (ELEC PARTS (BAT-2)) Питание аккумулятора для электрических узлов |
| 18 | 10A (LAMOBIL LAMP) Внутреннее освещение салона и багажника |
| 19 | 10A (FOG LAMP RR) Задние противотуманные фонари Nissan Kicks |
| 20 | 20A (POWER SOCKET) Розетка 12V / предохранитель прикуривателя Nissan Kicks |
| 21 | 5A (INMOBI ANT) Антенна системы иммобилайзера |
| 22 | 20A (DOOR LOCK) Электрозамки задних дверей |
| 23 | 10A (STOP LAMP-1) Основные стоп-сигналы |
| 24 | 10A (ELEC PARTS (BAT-RUN)) Цепи от аккумулятора при работающем моторе |
| 25 | 15A (DOOR LOCK FR) Автозамок передних дверей с электроприводом |
| 26 | 15A (DOOR LOCK RR) Автозамок задних дверей с электроприводом |
| 28 | 10A (ELEC PARTS (AUTO ACC)) Аксессуарные цепи питания |
| 29 | 10A (STOP LAMP-2) Дополнительные стоп-сигналы |
| 30 | 10A (AIR COND) Кондиционер и вентиляция салона |
| 31 | 10A (ABS/VDC CONT) ABS и VDC (контроль устойчивости) |
| 33 | 10A (HEATED MIRROR) Подогрев внешних зеркал |
| 34 | 20A (RR DEF-2) Электроподогрев заднего стекла |
| 35 | 15A (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА-2) Вентилятор HVAC (второй) |
| 37 | 15A (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА-1) Вентилятор HVAC (первый) |
| 38 | 10A (СЧЕТЧИК (АККУМУЛЯТОРНАЯ БАТАРЕЯ)) Панель приборов от АКБ |
| 40 | (ВЫКЛЮЧАТЕЛЬ РАСШИРЕННОЙ ПАМЯТИ) Переключатель расширенной памяти |
Предохранитель прикуривателя и розетки в Nissan Kicks обозначен номером 20 (20A).
Блоки предохранителей под капотом

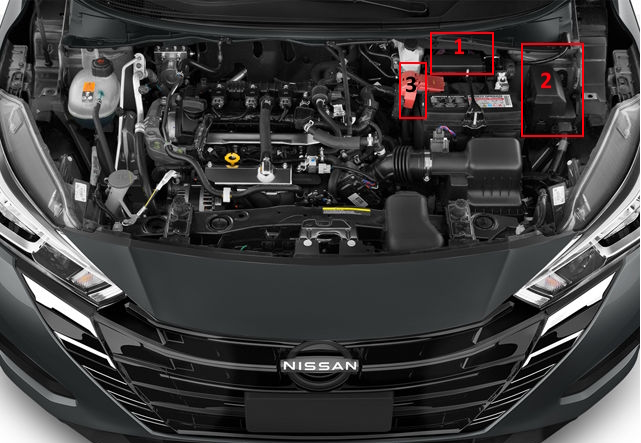

В моторном отсеке, слева от двигателя, размещены три блока с предохранителями и реле для Nissan Kicks.

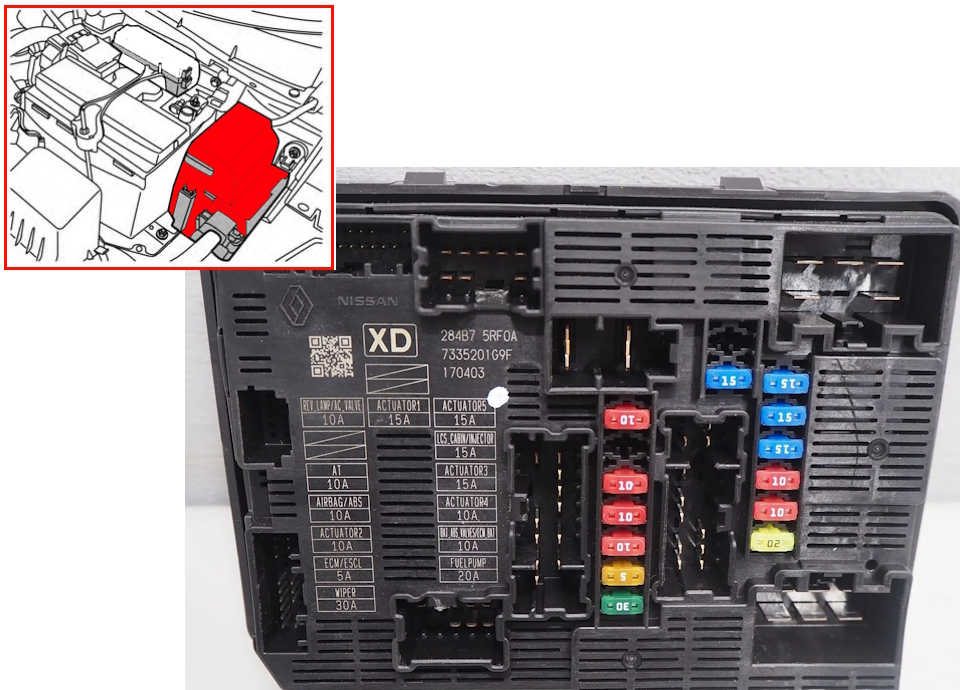

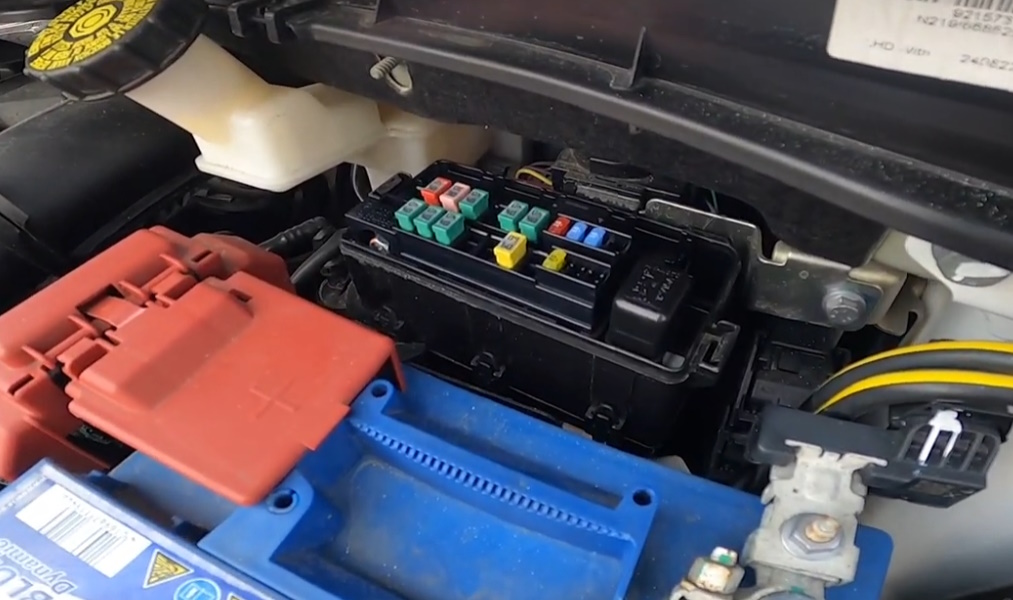

Блок предохранителей №1 под капотом

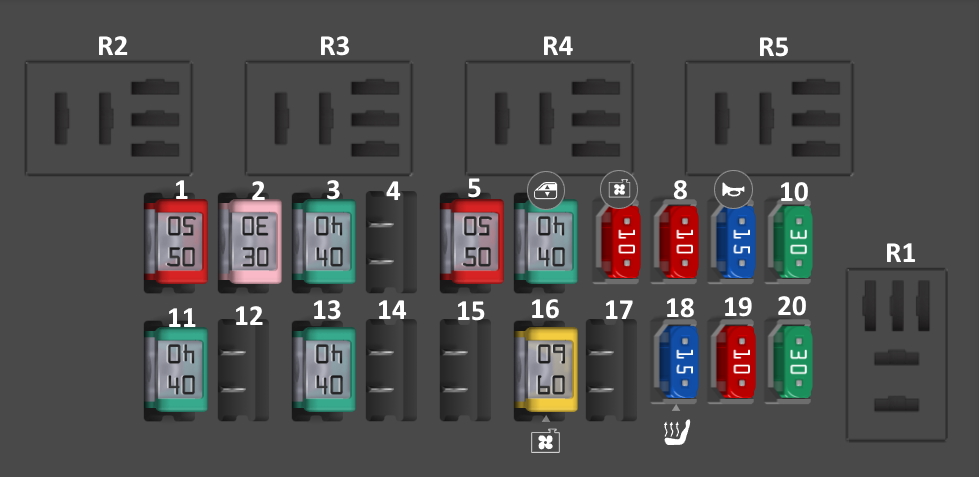

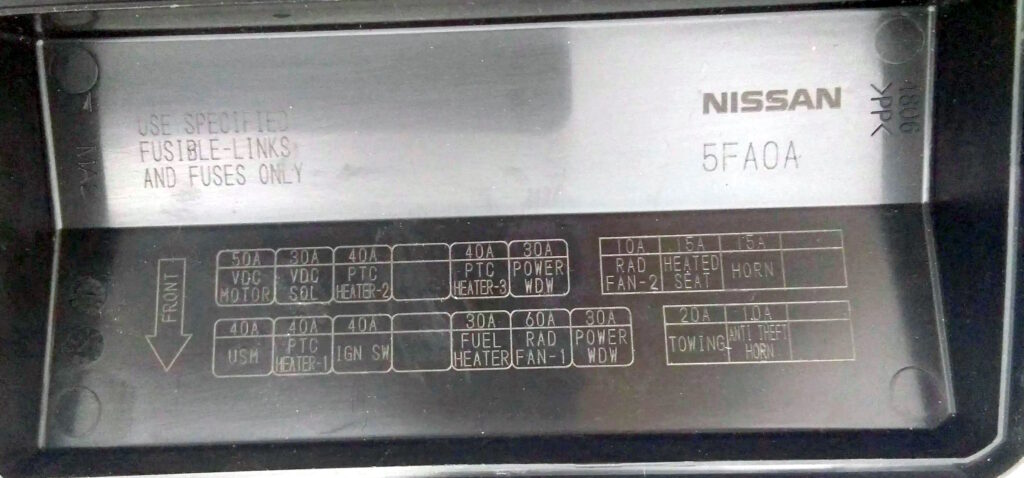

Схема на крышке блока №1
Подробная схема блока №1
Описание элементов
| 1 | 50 А (ABS/VDC MOTOR) Мотор ABS и VDC в Nissan Kicks |
| 2 | 30 А (ABS/VDC SOL) Соленоиды ABS и VDC |
| 3 | 40A (PTC HEATER 2) PTC-обогреватель (второй) |
| 5 | 50A (VTC CONT) VTC-соленоид и ECM-цепи |
| 6 | 40A (POWER WINDOW) Все электростеклоподъемники |
| 7 | 10A (RAD FAN 2) Вентилятор охлаждения (второй) |
| 8 | 10A (VTC CONT) VTC и управление ECM |
| 9 | 15A (HORN) Кнопка сигнала (клаксон) |
| 10 | 30A (PTC HEATER) PTC-обогреватель |
| 11 | 40A (USM) Унифицированный сервисный модуль |
| 13 | 40A (IGN SW) Система зажигания |
| 16 | 60A (RAD FAN 1) Основной вентилятор радиатора |
| 18 | 15A (HEATED SEAT) Подогрев передних сидений |
| 19 | 10A (VTC CONT) Дополнительный VTC и ECM |
| 20 | 30A (PTC HEATER) Дополнительный PTC-обогреватель |
| R1 | Реле клаксона |
| R2 | Реле PTC-обогревателя |
| R3 | Реле PTC-обогревателя |
| R4 | Реле стартера |
| R5 | Реле PTC-обогревателя |
Блок предохранителей №2 под капотом
Функции предохранителей в блоке №2
- IGN_REV_LAMP / AC_VALVE — (Фонари заднего хода от зажигания / Клапан кондиционера)
- IGN_AT – ЭБУ автоматической коробки передач (от зажигания)
- AGN_AIRBAG / ABS – Блок SRS и антиблокировка тормозов
- ACTUATOR – Актуаторы двигателя (заслонки, турбо, по комплектации)
- IGN_ECM – ECU двигателя (питание от зажигания)
- FR_WIPER – Стеклоочистители спереди
- IGN_WASHER_MTR – Омыватель стекла (от зажигания)
- BAT_ABS – Постоянное питание ABS от АКБ
- FUEL_PUMP – Электробензонасос

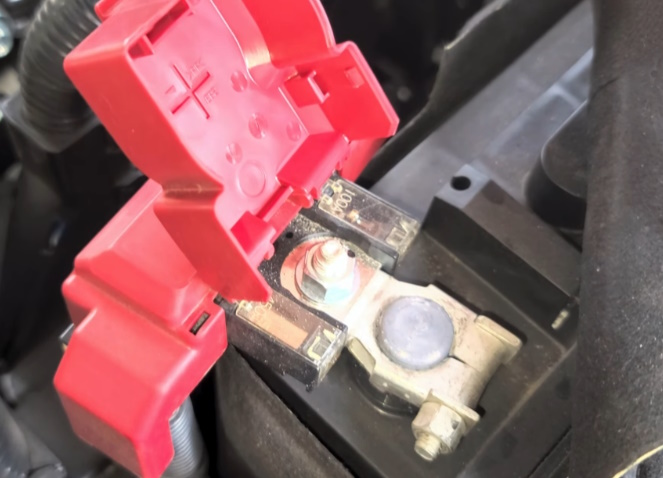

Блок силовых предохранителей №3
На плюсовой клемме аккумулятора установлен дополнительный блок с мощными предохранителями (плавкими вставками) для высокотоковых цепей Nissan Kicks.
Если у вас есть идеи по улучшению этой схемы предохранителей Nissan Kicks — делитесь в комментариях.
