Предохранители и реле Nissan Juke

Компактный кроссовер Nissan Juke первого поколения производился в период с 2010 по 2020 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов выпуска. Сейчас в производство поступило второе поколение Nissan Juke. Рестайлинг 2014 года существенно изменил дизайн автомобиля. В этой статье мы подробно разберем расположение блоков предохранителей и реле Nissan Juke, предоставим фото, схемы предохранителей Nissan Juke, расшифровку их функций и отдельно выделим предохранитель прикуривателя Nissan Juke для удобства владельцев.

Функции предохранителей и реле в Nissan Juke могут варьироваться в зависимости от года выпуска и комплектации электрики вашего автомобиля.

Общее расположение блоков предохранителей Nissan Juke

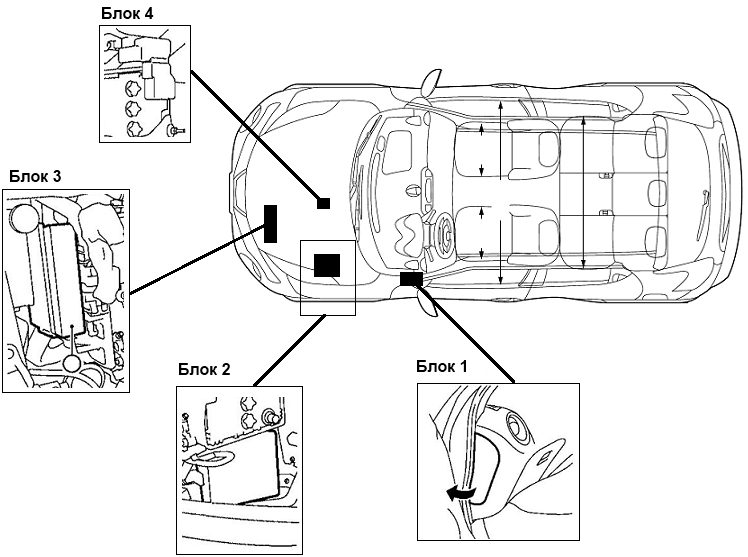

В автомобиле Nissan Juke установлено четыре блока предохранителей и реле: один внутри салона и три в моторном отсеке. Их позиции показаны на общей схеме расположения блоков предохранителей Nissan Juke.

Схема

Блок предохранителей и реле в салоне Nissan Juke

Этот блок, помеченный как номер 1 на схеме, размещен на конце приборной панели за пластиковой крышкой.

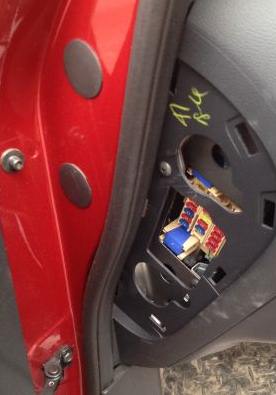

Фотография

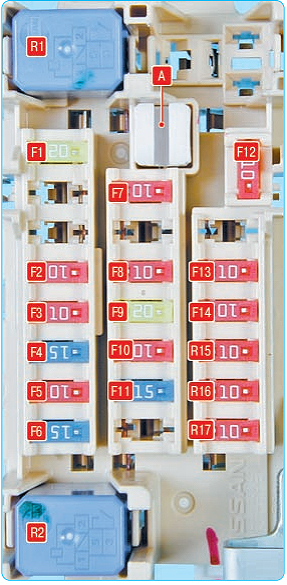

Схема

Описание

F1	20А Розетка для подключения дополнительного оборудования, прикуриватель, аудиосистема, электропривод наружных зеркал заднего вида
F2	10А Аудиосистема
F3	10А Монтажный блок в моторном отсеке
F4	15А Реле вентилятора воздухонагнетателя
F5	10А Кондиционер
F6	15А Реле вентилятора воздухонагнетателя
F7	10А Дополнительное оборудование
F8	10А Комбинация приборов
F9	20А Электрооборудование прицепа
F10	10А Плафон освещения салона
F11	15А Обогрев сидений
F12	10А Обогрев наружных зеркал заднего вида
F13	10А Комбинация приборов
F14	10А Дополнительное оборудование
F15	10А Дополнительное оборудование
F16	10А Омыватели
F17	10А Система пассивной безопасности (SRS)
R1	Реле дополнительное оборудование салона
R2	Реле электровентилятор воздухонагнетателя

За работу прикуривателя в Nissan Juke отвечает предохранитель F1 на 20А.

Обязательно проверяйте назначение предохранителей по схеме на внутренней стороне крышки блока для вашей модели Nissan Juke.

Для демонстрации процесса доступа и замены предохранителя прикуривателя Nissan Juke рекомендуем просмотреть соответствующее видео.

Блоки предохранителей под капотом Nissan Juke

Схема

Монтажный блок предохранителей Nissan Juke

Этот блок отмечен как номер 2 на схемах. Он расположен на краю моторного отсека, и для доступа требуется снять воздуховод воздушного фильтра.

Пример маркировки на крышке блока предохранителей.

Схема

Назначение предохранителей

F1	20А Обогрев стекла задней двери, обогрев зеркал заднего вида
F2	Не используется
F3	20А Система управления двигателем
F4	Не используется
F5	30А Стеклоочиститель ветрового стекла, дворники
F6	10А Правые габариты
F7	10А Левые габариты
F8	Не используется
F9	10А Муфта компрессора кондиционера
F10	15А Противотуманные фары
F11	10А Лампы дальнего света правой фары
F12	10А Лампы дальнего света левой фары
F13	15А Лампы ближнего света левой фары
F14	15А Лампы ближнего света правой фары
F15	10А Система управления двигателем
F16	10А Лампы фары заднего хода
F17	10А Антиблокировочная система тормозов
F18	Не используется
F19	Не используется
F20	15А Топливный насос
F21	15А Система зажигания
F22	15А Система впрыска
F23	Не используется
F24	15А Усилитель руля

Обозначение реле

R8 Реле обогревателя задней двери
R17 Реле понижения (-) оборотов вентилятора системы охлаждения
R18 Реле повышения (+) оборотов вентилятора системы охлаждения
R20 Реле системы зажигания

Блок предохранителей под капотом Nissan Juke

Этот блок обозначен номером 3. Чтобы добраться до предохранителей, отожмите защелку на корпусе блока управления двигателем и снимите крышку, где на внутренней стороне указана схема предохранителей Nissan Juke.

Пример схемы

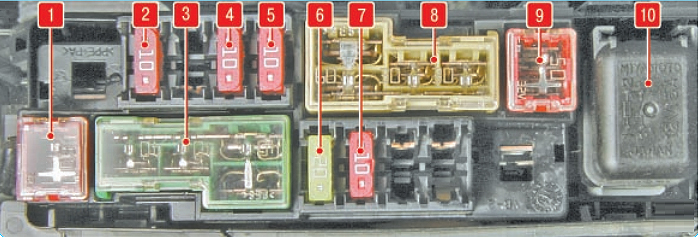

Схема

Расшифровка

50А Гидроэлектронный модуль ABS
10А Стоп сигнал
40А Система зажигания, Стекло подъемники, ABS
10А Управление вариатором
10А Звуковой сигнал, генератор
20А Аудиосистема, магнитола
10А Управление вариатором
60А Электроусилитель руля, омыватель фар (30А), ABS (30А)
50А Вентилятор радиатора системы охлаждения
Реле звуковых сигналов
Tail — габариты

Блок силовых предохранителей Nissan Juke

Этот блок установлен на положительном клемме аккумулятора и состоит из набора плавких предохранителей, которые охраняют основные электрические цепи салона и моторного отсека. На схемах он указан номером 4. Если в автомобиле полностью пропадает питание, начните диагностику именно с этих элементов.
