Nissan Fuga Y51 представляет собой второе поколение популярного седана Fuga, выпускавшееся в период с 2011 по 2022 годы. За этот продолжительный цикл модель претерпела ряд обновлений. В данном детальном обзоре мы рассмотрим расположение и схемы электрических предохранителей и реле для Nissan Fuga 2G (Y51). Будут представлены схемы блоков предохранителей, их точное расположение на автомобиле, а также иллюстративные фото. Особое внимание будет уделено предохранителю, который отвечает за работу прикуривателя.
Обратите внимание: конкретное назначение электрических компонентов и номиналы предохранителей могут варьироваться в зависимости от года выпуска вашего автомобиля Nissan Fuga Y51 и его индивидуальной комплектации (включая гибридные версии).
Содержание
- 1 Внутрисалонный блок предохранителей Fuga
- 2 Блоки предохранителей в моторном отсеке
- 2.1 Блок 1 (Под капотом)
- 2.2 Блок 2 (Рядом с аккумулятором)
- 2.3 Блок 3 (Силовой, на клемме АКБ)
- 2.4 Блок 4 (Дополнительный релейный блок)
- 2.5 Блок 5 (Только для гибридных версий)
Внутрисалонный блок предохранителей Fuga
Внутри салона Nissan Fuga Y51 блок предохранителей и реле расположен под передней панелью, с водительской стороны, на стойке. Он закрыт защитной пластиковой крышкой для легкого доступа.
Схема и расшифровка (Салонный блок)
| 1 | 15A Реле обогрева рулевого колеса |
| 2 | 10A Подушки безопасности (блок датчиков и блок управления классификацией пассажиров) |
| 3 | 10A Корректор фар, реле стеклоочистителя, блокировка селектора, AFS, выключатели тормоза (ASCD, ICC), задняя шторка, TPMS, климат-контроль сидений, сонар, система кругового обзора, CAN-шлюз, телематика (TCU), адаптивный круиз-контроль (ICC), датчики запаха (2013–2014) |
| 4 | 10 А Панель приборов, реле фонарей заднего хода, переключатель управления приборной панелью |
| 5 | 15 А Замок багажника |
| 6 | 10 А Замок багажника, спутниковое радио (2015–2019), часы, датчик дождя, усилитель системы кондиционирования, кнопка зажигания (2014–2019) |
| 7 | 10 А Выключатель стоп-сигналов, BCM, реле удержания тормоза ICC |
| 8 | 15 А Усилитель BOSE |
| 9 | 10 А Блок управления AWD, CAN-шлюз, кнопка зажигания (2013), панель приборов (2013) |
| 10 | 15 А Усилитель BOSE |
| 11 | 10 А BCM (модуль управления кузовным оборудованием), память положения сидений, зуммер ключа, ДХО (2015–2019) |
| 12 | 10 А (2015–2019) Усилитель антенны NATS |
| 13 | 10 А Обогрев боковых зеркал |
| 14 | 20 А Обогрев заднего стекла |
| 15 | 20 А Обогрев заднего стекла |
| 16 | 15 А (2015–2019) Подогрев заднего сиденья |
| 17 | Не используется |
| 18 | 20 А — Электропитание прикуривателя, передняя розетка (2015–2019), розетка на консоли (2013–2014) |
| 19 | 10 А — Усилитель кондиционера, аудио/видео аппаратура, усилитель BOSE, система активного шумоподавления, главный выключатель стеклоподъемников, блок управления круговым обзором (2015–2019) |
| 20 | 20 А — Розетка на консоли, задняя розетка |
| 21 | 15 А — Электродвигатель вентилятора (климат-контроль) |
| 22 | 15 А — Электродвигатель вентилятора (климат-контроль) |
| R1 | Реле зажигания |
| R2 | Реле обогрева заднего стекла |
| R3 | Реле аксессуаров |
| R4 | Реле переднего вентилятора |
За питание обеих розеток (прикуривателя и консоли) отвечают предохранители 18 и 20, оба на 20А.
Блоки предохранителей в моторном отсеке
Под капотом Nissan Fuga Y51, в задней части моторного отсека со стороны пассажира, рядом с аккумуляторной батареей, расположены несколько блоков с предохранителями и реле, отвечающих за ключевые системы автомобиля.
Блок предохранителей 1 (Под капотом)

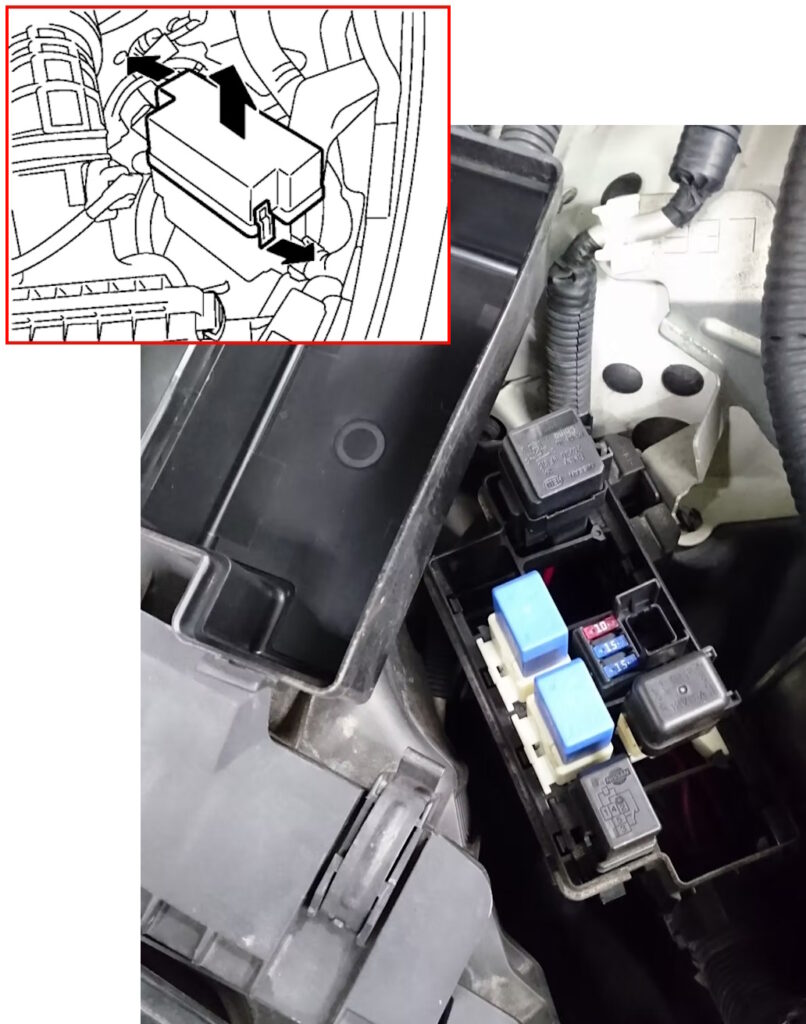

Доступ и пример

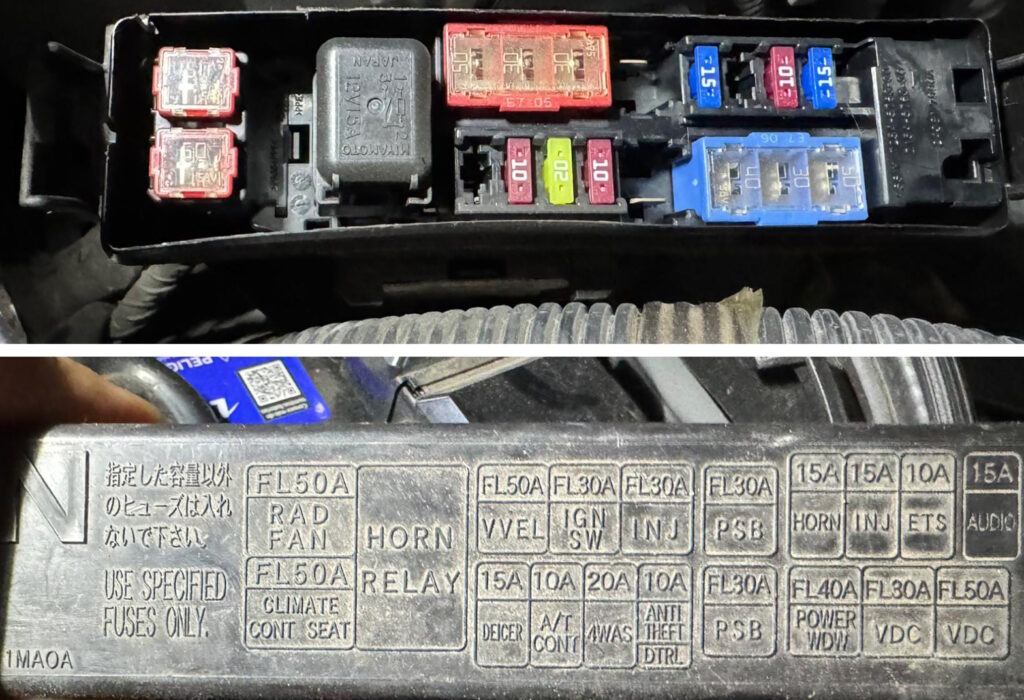

Фото блока
Для точной проверки функций элементов всегда используйте схемы, расположенные на крышках ваших блоков.
Схема и обозначения Блока 1
| 31 | 15A Реле звукового сигнала, генератор |
| 32 | 15A 5.6L VK56VD: Реле форсунки №2 |
| 15A Гибрид: Реле Дневных Ходовых Огней | |
| 33 | 10A Блок управления полным приводом (AWD) |
| 34 | 15A Аудио/видео система, усилитель BOSE, система шумоподавления, круговой обзор, тюнер спутникового радио, TCU |
| 35 | — |
| 36 | 10A Блок управления коробкой передач (TCM) |
| 37 | 20A (2011–2013): Реле заднего электродвигателя 4WAS |
| 10A Гибрид: Привод педали газа | |
| 38 | 10A (2013–2018): Реле звукового сигнала охранной системы |
| 10 А (2011–2012): Реле ДХО | |
| G | 50 А (кроме гибрида): Реле электродвигателя VVEL / 50 А (гибрид): Реле вентилятора охлаждения №1 |
| H | 30 А (Питание предохранителей: «1», «2», «3», «4», «16» в салоне) |
| I | 30 А (5,6 л VK56VD): Реле форсунки №1 |
| J | 30 А (Блок управления преднатяжителями ремней, водительская сторона) |
| K | 30 А (Блок управления преднатяжителями ремней, пассажирская сторона) |
| L | 40 А (BCM), автоматический выключатель (электропривод сиденья), предохранитель: «12» |
| M | 30 А (Система ABS) |
| N | 50 А (Система ABS) |
| O | 50 А (кроме гибрида): Реле вентилятора системы охлаждения №1 |
| P | 50А (кроме гибрида): Питание предохранителей: «61», «62», «63» |
| Реле | |
| R1 | Звуковой сигнал |
Блок предохранителей 2 (Рядом с аккумулятором)
Расположен рядом с аккумуляторной батареей.

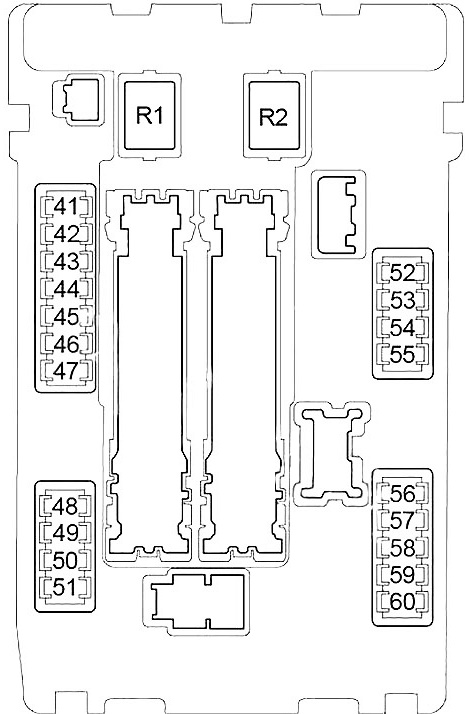

Схема и расшифровка Блока 2
| 41 | 15 А Реле топливного насоса |
| 42 | 10 А (кроме гибрида): Реле вентилятора охлаждения №1, форсунки (5.6 л) |
| 10 А (гибрид): Реле вентилятора №1, дополнительный электрический масляный насос, инвертор | |
| 43 | 10 А (кроме гибрида): Блок управления TCM |
| 10 А (гибрид): HPCM, литий-ионный аккумулятор, TCM | |
| 44 | 10 А Блок управления двигателем (ECM), топливные форсунки (VQ и гибридная версии) |
| 45 | 15 А Датчики соотношения воздух-топливо, подогреваемые кислородные датчики |
| 46 | 10 А (кроме гибрида): Привод педали акселератора, датчики ICC, ABS, AWD, ADAS, радар, камера слежения за полосой, 4WAS (2011–2013) |
| 10 А Гибрид: EDIB (интеллектуальный тормоз) | |
| 47 | 10 А Электродвигатель и насос стеклоомывателя |
| 48 | 10 А (2011–2012): Реле блокировки рулевого управления |
| 49 | 10 А (кроме гибрида): Реле кондиционера |
| 50 | 15 А Реле электродвигателя управления дроссельной заслонкой |
| 51 | 15A Реле ECM (катушки зажигания, клапаны EVAP, массовый расход воздуха, VVEL), антенный усилитель NATS |
| 52 | 10A (2015-2018): Передние и задние комбинированные фонари, освещение номерного знака |
| 53 | 10A Освещение салона, подсветка приборов, прикуриватель, переключатели режимов, часы |
| 54 | 10 А Левая фара (дальний свет) |
| 55 | 10 А Правая фара (дальний свет) |
| 56 | 15 А Левая фара (ближний свет) |
| 57 | 15 А Правая фара (ближний свет) |
| 58 | 10 А (2013–2018): Реле Дневных Ходовых Огней |
| 59 | 15 А Реле передних противотуманных фар |
| 60 | 30 А Главное реле переднего стеклоочистителя |
| Реле | |
| R1 | — |
| R2 | (кроме гибрида): Управление стартером |
Блок предохранителей 3 (Силовой, на клемме АКБ)
Этот силовой блок (плавкие вставки) высокой мощности расположен на положительной клемме аккумулятора.
Схема силового блока Nissan Fuga
| A | 250 А (кроме гибрида): Генератор, стартер, питание предохранителей «C», «D», «E» |
| 250 А (гибрид): Контроллер литий-ионной батареи | |
| B | 100 А (кроме гибрида): Питание предохранителей: «O», «P», «R» |
| 250 А (гибрид): Питание множества гибридных систем (предохранители: «O», «P», «Q», «R», «S», «Y», «X», «64», «65», «66», «68») | |
| C | 100 А (кроме гибрида): Питание предохранителей: «31»-«38», «G», «H», «I», «J», «K», «L», «M», «N» |
| D | 80 А (кроме гибрида): Реле зажигания, предохранители 41-47, 49, 50, 51 |
| 50 А (гибрид): Блок интеллектуального тормоза с электроприводом (EDIB) | |
| E | 100 А (кроме гибрида): Реле аксессуаров (предохранители: «18», «19», «20»), обогрев стекол/вентиляторы, предохранители 5-11 |
| F | 60 А (кроме гибрида): Реле света фар (дальний/ближний), задних фонарей, противотуманных фар, стеклоочистители |
| 50 А (гибрид): Реле дополнительного электрического масляного насоса |
Блок предохранителей 4 (Дополнительный релейный блок)
Этот дополнительный блок с предохранителями и важными реле также расположен в моторном отсеке.

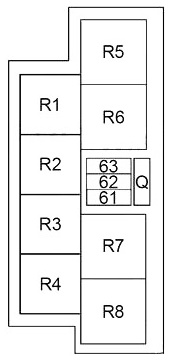

Схема и обозначения Блока 4
| 61 | 10A Реле подогрева передних сидений / климат-контроля |
| 62 | 15A Реле климат-контроля сидений |
| 63 | 15A Привод педали газа |
| Q | 40A (2011–2013): Блок управления 4WAS (активное рулевое управление) |
| Реле | |
| R1 | 5,6 л VK56VD: Форсунка (№1) |
| R2 | Блокировка селектора передач |
| R3 | Удержание тормоза ICC |
| R4 | Реверс переднего стеклоочистителя |
| R5 | Вентилятор охлаждения (№1) |
| R6 | Электропривод VVEL |
| R7 | Сигнал охранной сигнализации |
| R8 | Дневные ходовые огни |
Блок предохранителей 5 (Только для гибридных версий)
Этот специализированный блок устанавливается исключительно на гибридные модели Nissan Fuga Y51 Hybrid.

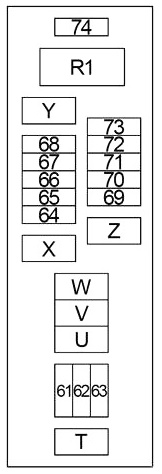

Схема гибридного блока
| 61 | 15 А Реле климат-контроля и подогрева сидений |
| 62 | 15 А Реле климат-контроля сиденья |
| 63 | 15 А Блок управления закрыванием багажника |
| 64 | 10 А Контроллер литий-ионной батареи |
| 65 | 10 А Блок EDIB |
| 66 | 15 А Резервный блок питания тормозной системы |
| 67 | — |
| 68 | 20 А Реле вентилятора охлаждения батареи |
| 69 | — |
| 70 | 10 А Модуль управления гибридной силовой установкой (HPCM) |
| 71 | 10 А Инвертор тягового двигателя |
| 72 | 10 А Электрический водяной насос |
| 73 | 10 А Преобразователь DC в DC, контроллер батареи |
| 74 | 10 А HPCM |
| T | — |
| U | — |
| V | — |
| W | — |
| X | 50 А Предохранитель: «61», «62», «63» |
| Y | 50 А Реле самоотключающегося типа (предохранители: «70», «71», «72», «73»), предохранитель: «74» |
| Z | — |
| Реле | |
| R1 | Само отключение |
Если у вас есть дополнительные данные или комментарии по предохранителям Nissan Fuga Y51, пожалуйста, поделитесь ими ниже.
