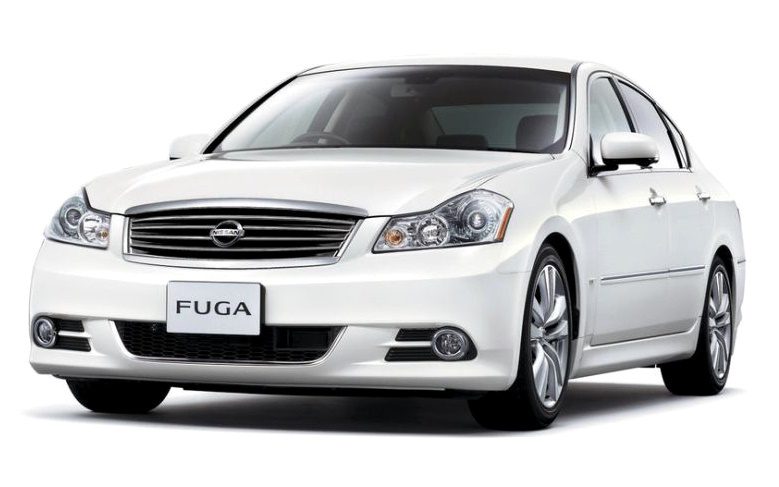

Nissan Fuga Y50 — это первое поколение модели Fuga, выпускавшееся в 2004–2010 годах. В этой статье собрана информация по предохранителям и реле Nissan Fuga 50: схемы блоков, фото примеры, расположение предохранительных и релейных плат в салоне и под капотом, а также расшифровки назначения предохранителей. Отдельно отмечены предохранители, отвечающие за прикуриватель.
Внимание: назначение предохранителей и реле может варьироваться в зависимости от года выпуска и комплектации — сверяйте данные со схемой на внутренней стороне крышки блоков.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Блок предохранителей 1
- 2.2 Блок предохранителей 2
- 2.3 Блок предохранителей 3
- 2.4 Блок предохранителей 4 (силовой)
- 2.5 Блок реле
Блок предохранителей в салоне
Внутри салона блок предохранителей и реле расположен под приборной панелью со стороны водителя, на стойке, и защищён крышкой. Это основной блок, отвечающий за электрооборудование салона и часть мультимедийных цепей.

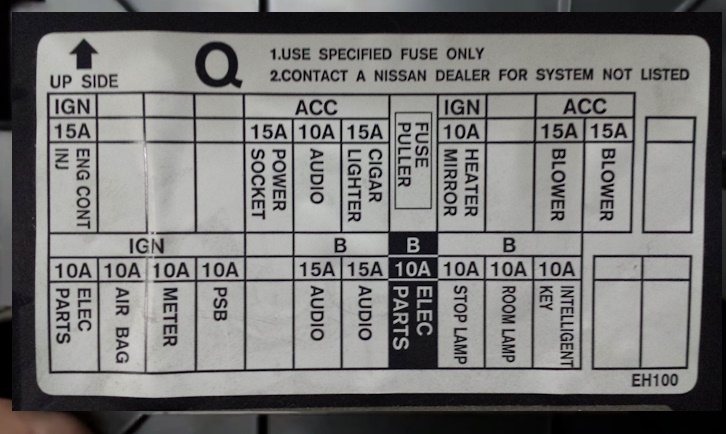

Рекомендуем сверять описания предохранителей и реле с подписью на крышке вашего блока.
Схема
Назначение предохранителей в салонном блоке
| 1 | 15A Блок кузовной электроники (BCM), блок управления двигателем (ECM), форсунки, стеклоподъемники, центральный замок, указатели поворотов, аварийная сигнализация, освещение салона, люк |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | 15A Передняя и задняя розетка (прикуриватель / розетки питания) |
| 6 | 10A Комбинированный переключатель, блок «Unified Meter and A/C Amplifier», мультимедиа заднего ряда, AV модуль, радиоприёмник DAB, Tel адаптер, передний дисплей, CD чейнджер, iPod адаптер, камера, усилитель BOSE, DVD плеер, видеодистрибьютор, задний дисплей, BCM, интеллектуальный ключ, комбинация приборов, освещение салона |
| 7 | 15A Прикуриватель (основной предохранитель прикуривателя) |
| 8 | 10A Обогрев зеркал |
| 9 | — |
| 10 | 15A Мотор отопителя |
| 11 | 15A Мотор отопителя |
| 12 | 10A ICC, LDW, блок «Unified Meter and A/C Amplifier», диагностический разъем, реле блокировки селектора, компрессор кондиционера, AV модуль, Tel адаптер, система интеллектуальный ключ, ASCD, реле вентилятора охлаждения, задняя шторка, электро-хромное зеркало, реле обогрева заднего стекла, адаптивное освещение (AFS), корректор фар, TPMS, реле стеклоочистителя |
| 13 | 10A Подушки безопасности |
| 14 | 10A Комбинация приборов, реле ламп заднего хода, AV модуль, блок камеры |
| 15 | 10A Система предаварийных натяжителей ремней |
| 16 | — |
| 17 | 15A Усилитель BOSE |
| 18 | 15A Усилитель BOSE |
| 19 | 10A Диагностический разъем, блок «Unified Meter and A/C», электро-хромное зеркало, Homelink, компас, датчик дождя |
| 20 | 10A Выключатель стоп-сигналов, ICC, система интеллектуальный ключ |
| 21 | 10A Комбинация приборов, BCM, стеклоподъемники, центральный замок, адаптация сиденья, электропривод сидений, указатели поворотов, аварийка, освещение салона, люк |
| 22 | 10A Слот ключа, кнопка старт/стоп, интеллектуальный ключ, зуммер, распределитель питания (PDU) |
Итак, за прикуриватель в Nissan Fuga Y50 отвечают предохранители №5 и №7 (15A).
На обратной стороне салонного блока закреплены реле: R1 — реле отопителя, R2 — вспомогательное реле.
Блоки предохранителей под капотом
В моторном отсеке, в задней части со стороны пассажира, рядом с аккумуляторной батареей, могут находиться до четырёх блоков предохранителей и отдельный блок реле. Ниже приведены схемы и назначения для каждого из них.
Блок предохранителей 1 (подкапотный)

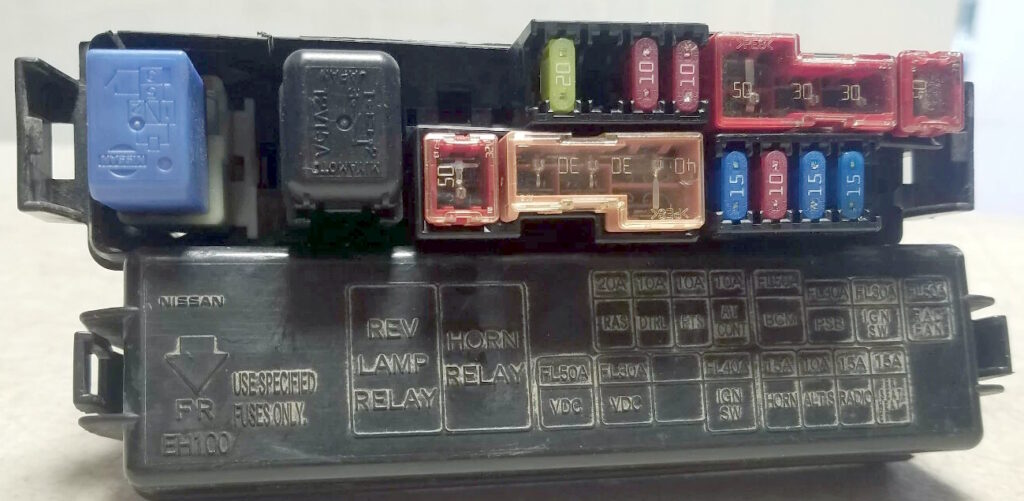

Фото и схема блока 1

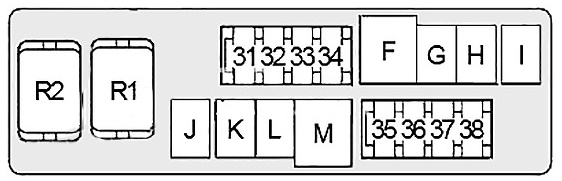

Схема
Обозначения и назначение предохранителей
| 31 | 20A Система активного подруливания задних колес (RAS) |
| 32 | 10A Дневные ходовые огни (DRL) |
| 33 | 10A Полный привод (AWD) |
| 34 | 10A Блок управления коробкой передач (TCM) |
| 35 | 15A Реле звукового сигнала |
| 36 | 10A Генератор |
| 37 | 15A Комбинированный переключатель, AV модуль, цифровой приёмник, Tel адаптер, передний дисплей, CD чейнджер, iPod адаптер, блок камеры, DVD плеер, видеодистрибьютор, задний дисплей, индикатор сигнализации |
| 38 | 15A Реле подогрева сидений |
| F | 50A BCM, стеклоподъёмники, центральный замок, электропривод сидений, указатели поворотов, аварийная сигнализация, освещение салона, люк, система адаптации места водителя |
| G | 30A Система предаварийных натяжителей ремней |
| H | 30A Зажигание, распределитель питания (PDU) |
| I | 50A Реле вентилятора системы охлаждения |
| J | 50A ABS/VDC/TCS |
| K | 30A ABS/VDC/TCS |
| L | — |
| M | 40A Стартер, распределитель питания (PDU) |
| Реле | |
| R1 | Звуковой сигнал |
| R2 | Лампы заднего хода |
Блок предохранителей 2 (за аккумулятором)
Этот подкапотный блок установлен непосредственно за аккумулятором и закрыт крышкой с нанесённой схемой — удобно сверять назначения именно с неё.
Схема
Назначение предохранителей блока 2
| 71 | 15A IPDM CPU, реле габаритных огней (габаритный свет, подсветка номера, подсветка приборки, задняя шторка) |
| 72 | 10A Правая фара (дальний свет) |
| 73 | 30A Реле стеклоочистителя |
| 74 | 10A Левая фара (дальний свет) |
| 75 | 20A Реле обогрева заднего стекла |
| 76 | 15A Правая фара (ближний свет) |
| 77 | 20A Реле ECM (питание блока управления двигателем и связанных датчиков) |
| 78 | 15A IPDM CPU |
| 79 | 10A Реле кондиционера |
| 80 | 20A Реле обогрева заднего стекла |
| 81 | 15A Реле топливного насоса |
| 82 | 10A ICC, датчик угла руля, блок ABS/VDC/TCS, датчики рысканья/углового ускорения, усилитель руля, RAS, AWD |
| 83 | 10A TCM, режим «Snow» |
| 84 | 10A Мотор стеклоочистителя и омывателя |
| 85 | 15A Датчики AFR / лямбда-зонды |
| 86 | 15A Левая фара (ближний свет) |
| 87 | 15A Реле дроссельной заслонки |
| 88 | 15A Передние противотуманные фары |
| 89 | — |
| Реле | |
| R1 | Реле блока управления двигателем |
| R2 | Дальний свет |
| R3 | Ближний свет |
| R4 | Стартер |
| R5 | Зажигание |
| R6 | — |
| R7 | — |
| R8 | Подогрев сидений |
| R9 | Реле дроссельной заслонки |
| R10 | Топливный насос |
| R11 | Передние противотуманные фары |

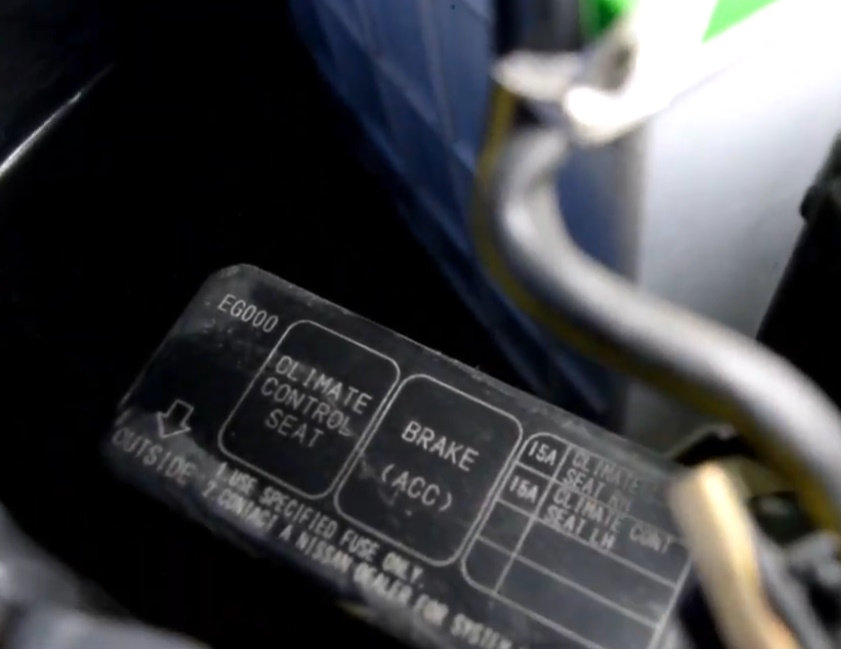

Блок предохранителей 3

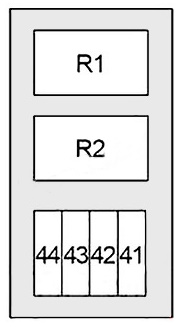

Схема
Расшифровка
| 41 | 15A Климат-контроль пассажирского сиденья |
| 42 | 15A Климат-контроль водительского сиденья |
| 43 | — |
| 44 | — |
| Реле | |
| R1 | Реле климат-контроля сидений |
| R2 | Реле интеллектуального круиз-контроля (ICC) |
Блок предохранителей 4 (силовой)
Этот высокомощный блок предохранителей крепится к плюсовой клемме аккумулятора и содержит крупные предохранители питания основных цепей автомобиля.
Схема
Описание
| A | 140A Генератор (или AWD), предохранители группы «B» и «C» |
| B | 100A Питание предохранителей «31»–«38», «F», «G», «H», «I», «J», «K», «M» |
| C | 80A Питание реле дальнего/ближнего света и предохранителей «71», «73», «75», «87», «88» |
| D | 60A Вспомогательное реле (питание предохранителей «5», «6», «7»), реле отопителя (предохранители «10», «11»), а также питание предохранителей «17», «18», «19», «20», «21», «22», «41», «42» |
| E | 80A Реле зажигания (питание реле кондиционера, стеклоочистителя и проч.), питание предохранителей «77»–«85» |
Отдельный блок реле
Отдельный блок с реле находится рядом с бачком омывающей жидкости и содержит реле управления вентиляторами, дворниками, клаксонами, дневными ходовыми огнями и т.д.

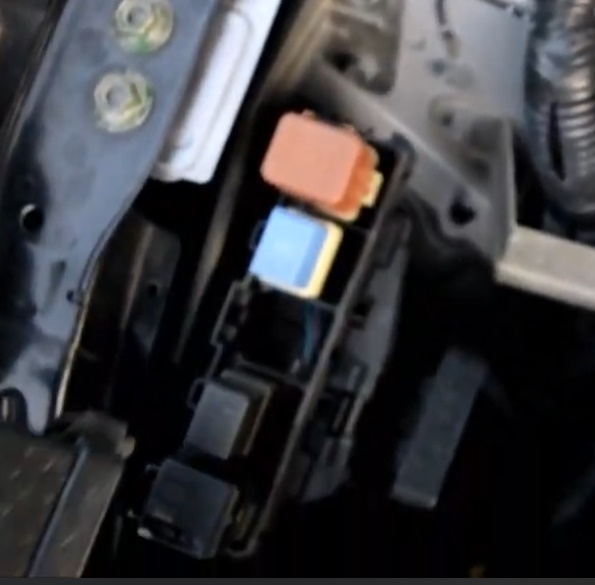

Фото — пример

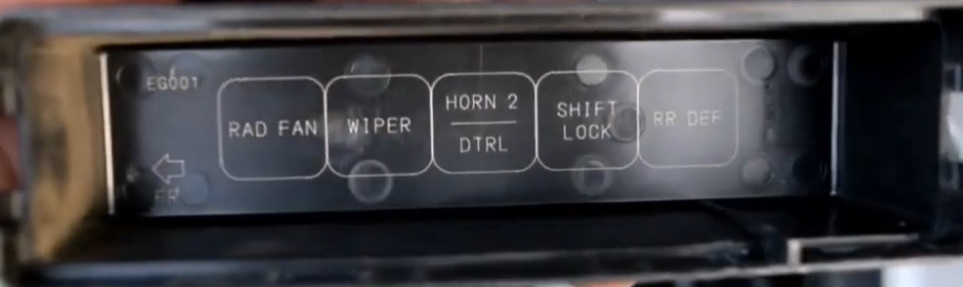

Схема реле на внутренней стороне крышки
Обозначения реле
- RAD FAN — вентилятор радиатора
- WIPER — стеклоочиститель
- HORN 2 — звуковой сигнал (клаксон)
- DTRL — дневные ходовые огни (DRL)
- SHIFT LOCK — система блокировки селектора передач
- RR DEF — обогрев заднего стекла
Для наглядности и дополнительной помощи у нас есть видео по данной теме — смотрите канал и подписывайтесь. Если хотите дополнить информацию — оставляйте комментарии.
