Предохранители и реле Nissan Elgrand E51 (2002–2010)

Nissan Elgrand E51 — это второе поколение популярной линейки Elgrand, производившееся в период с 2002 по 2010 год, включая 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годы. За эти годы автомобиль прошел рестайлинг. В этой статье мы подробно разберем предохранители и реле Nissan Elgrand E51, включая схемы блоков, их расположение, иллюстративные фото и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель и электрические розетки в салоне.

Nissan Elgrand E51

Функции предохранителей и реле могут варьироваться в зависимости от года производства и уровня комплектации Nissan Elgrand E51.

Блок в салоне

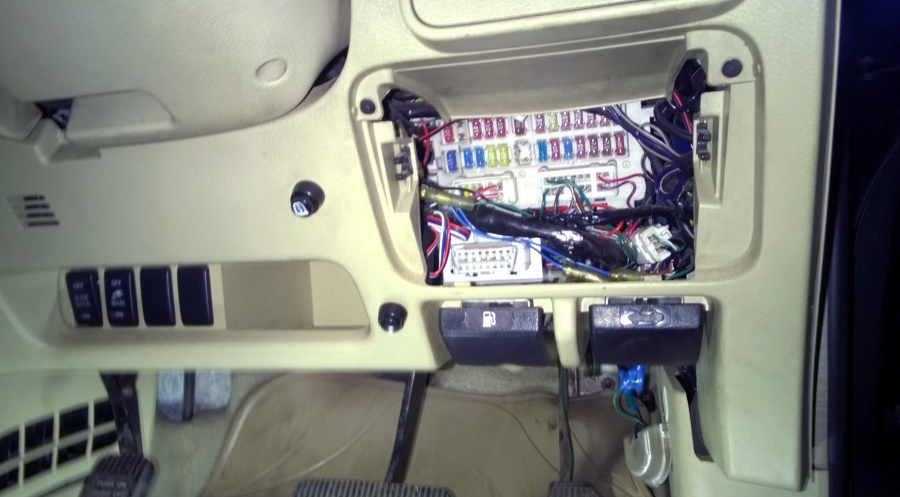

Блок предохранителей и реле в интерьере автомобиля размещен в нижней секции приборной панели, на стороне водителя.

Блок в салоне эльгранд е51

Схема

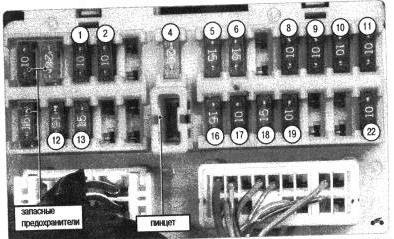

Схема блока в салоне

Описание

1 (10 A) Электронные системы управления
2 (10 A) Освещение салона
4 (20 A) Электропривод, двери багажника
5 (15 A) Электронные системы управления
6 (15 A) Аудиосистема
8 (10 A) Усилитель рулевого управления
9 (10 A) Электронные системы управления
10 (10 A) Система пассивной безопасности SRS
11 (10 A) Электронные системы управления
12 (15 A) Вентилятор отопителя
13 (15 A) Вентилятор кондиционера
16 (15 A) Прикуриватель
17 (10 A) Электропривод зеркал, аудиосистема
18 (15 A) Электрическая розетка
19 (10 A) Электронные системы управления
22 (10 A) Обогрев ветрового стекла

Предохранитель №16 на 15 А отвечает за функционирование прикуривателя в Nissan Elgrand E51.

Блоки под капотом

Общая схема расположения

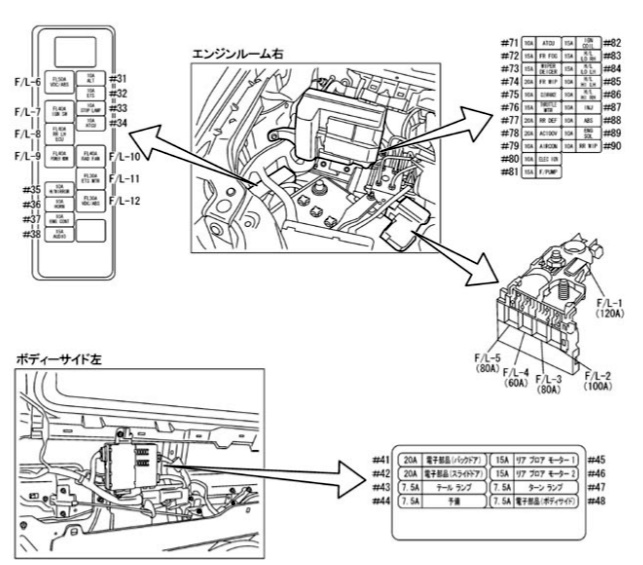

схема блока

Блок предохранителей

Этот блок размещается в моторном отсеке рядом с аккумуляторной батареей.

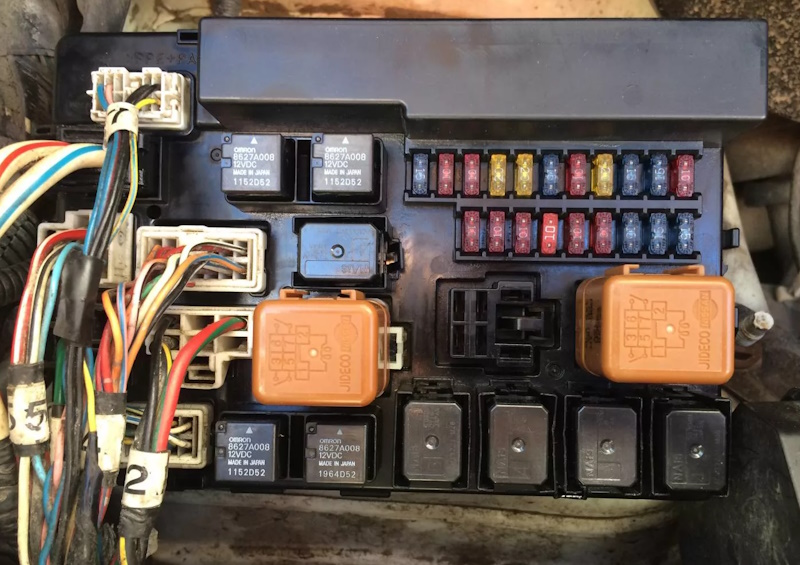

Фото блока под капотом

Схема

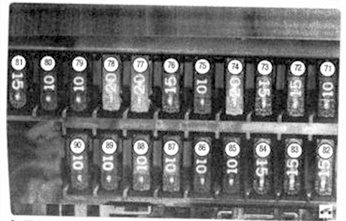

Схема блока под капотом 2

Обозначение

71 Электронный блок управления
72 Противотуманные фары
73 Обогрев ветрового стекла
74 Стеклоочиститель ветрового стекла
75 Система регулировки дорожного просвета
76 Привод дроссельной заслонки
77 Обогрев стекла задка (заднего стекла)
78 Преобразователь напряжения 100В
79 Кондиционер
80 Система зажигания
81 Топливный насос
82 Катушки зажигания
83 Правая фара (ближний свет)
84 Левая фара (ближний свет)
85 Правая фара (дальний свет)
86 Левая фара (дальний свет)
87 Система впрыска топлива
88 АБС
89 Система управления двигателем
90 Стеклоочиститель задней двери
