Nissan Elgrand E50 — это первое поколение линейки Elgrand, производившееся в период с 1997 по 2002 год. В этой статье мы подробно разберем предохранители и реле для Nissan Elgrand E50, включая схемы блоков предохранителей, их расположение в автомобиле, фото-иллюстрации и диаграммы. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетку питания, а также добавим ключевые слова для поиска: схема предохранителей Nissan Elgrand E50, реле Elgrand, локации блоков, замена fuse.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от года выпуска модели и ее комплектации Nissan Elgrand E50.

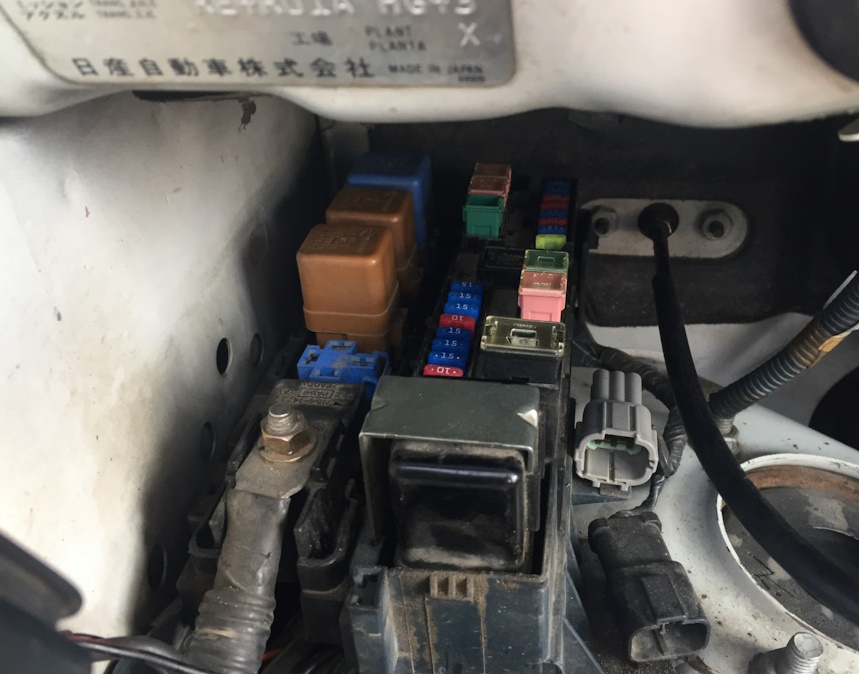

Блок предохранителей под капотом
В моторном отсеке Nissan Elgrand E50 предусмотрено до двух блоков с предохранителями и реле, которые обеспечивают защиту ключевых электрических цепей автомобиля.

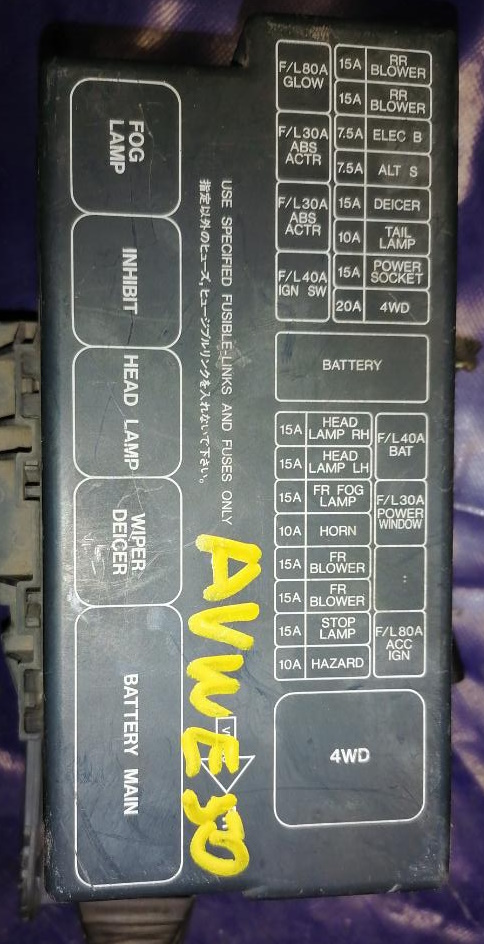

Диаграмма блока
Расшифровка предохранителей и реле
| F/L 80A GLOW | 80A – Система подогрева свечей накаливания (для дизельного двигателя Nissan Elgrand E50) |
| F/L 30A ABS ACTR | 30A – Актуатор системы ABS |
| F/L 40A IGN SW | 40A – Выключатель зажигания в Elgrand E50 |
| F/L 30A POWER WINDOW | 30A – Электрические стеклоподъемники |
| F/L 80A ACC IGN | 80A – Основная цепь аксессуаров и системы зажигания |
| 15A RR BLOWER | 15A – Задний blower (вентилятор системы отопления) |
| 7.5A ELEC B | 7.5A – Электрика группы B в Nissan Elgrand |
| 7.5A ALT S | 7.5A – Сигнал зарядки от альтернатора (генератора) |
| 15A DEICER | 15A – Деайсер (обогрев заднего стекла или зоны дворников) |
| 10A TAIL LAMP | 10A – Хвостовые огни (задние фонари) |
| 15A POWER SOCKET | 15A – Электрическая розетка (прикуриватель в салоне Nissan Elgrand E50) |
| 20A 4WD | 20A – Система полного привода 4WD |
| 15A HEAD LAMP RH | 15A – Правая головная фара |
| 15A HEAD LAMP LH | 15A – Левая головная фара |
| 15A FR FOG LAMP | 15A – Передние туманные фары |
| 10A HORN | 10A – Гудок (сигнал) |
| 15A FR BLOWER | 15A – Передний вентилятор климат-контроля |
| 15A STOP LAMP | 15A – Тормозные огни (стоп-сигналы) |
| 10A HAZARD | 10A – Аварийные огни |
| FOG LAMP (Relay) | Реле туманных фар в Elgrand E50 |
| INHIBIT (Relay) | Реле ингибитора (блокировка стартера и селектора АКПП) |
| HEAD LAMP (Relay) | Реле главных фар |
| WIPER DEICER (Relay) | Реле обогрева зоны стеклоочистителей |
| BATTERY MAIN (Relay) | Главное реле аккумуляторной батареи |
Блок предохранителей в салоне Nissan Elgrand E50
Салонный блок расположен за бардачком (перчаточным отсеком). Чтобы получить доступ, просто снимите крышку этого отсека для осмотра и замены fuse.

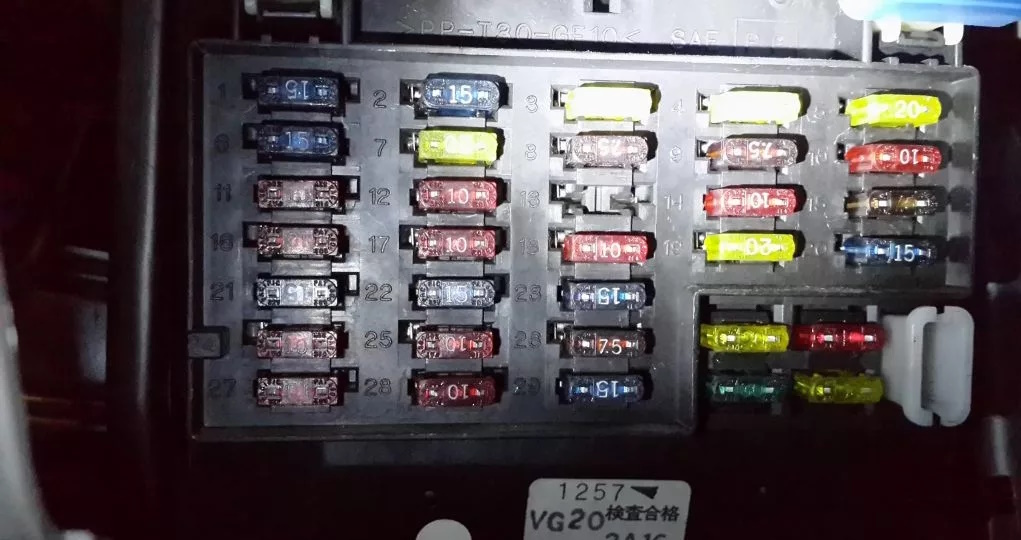

Фото расположения

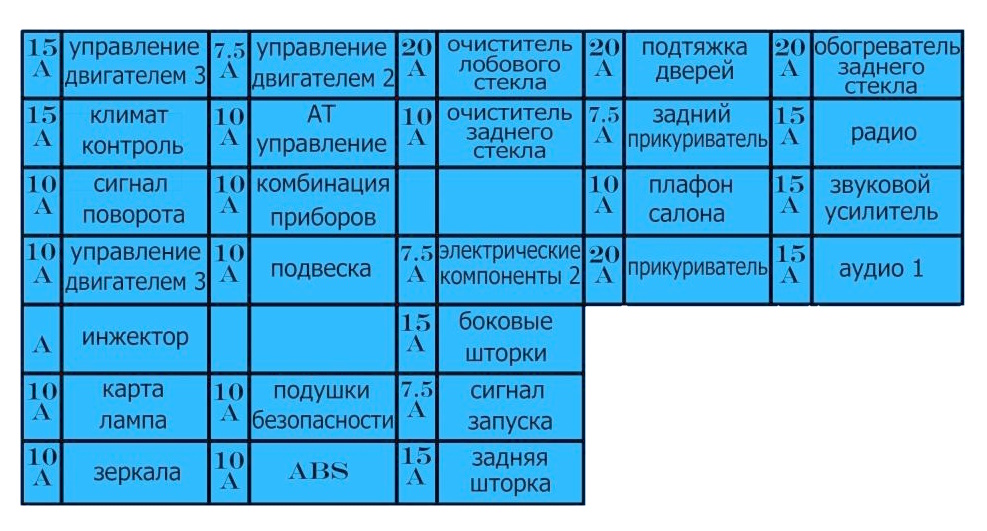

Схема с описанием предохранителей салонного блока
В верхней секции блока размещены реле зажигания (с левой стороны) и реле ACC (с правой стороны) для Nissan Elgrand E50.
Если у вас есть дополнения по схемам предохранителей или реле Elgrand E50 — делитесь в комментариях.
