Третье поколение Nissan Cube (модель Z12) выпускалось в период с 2009 по 2019 год (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019). В этой статье представлено подробное руководство по предохранителям и реле Nissan Cube Z12, включая схемы блоков предохранителей, их расположение в автомобиле, фотографии и инструкции по замене. Мы также выделим предохранитель, отвечающий за работу прикуривателя и розетки.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы. Рекомендуем проверять по вашей документации.
Расположение блока в салоне

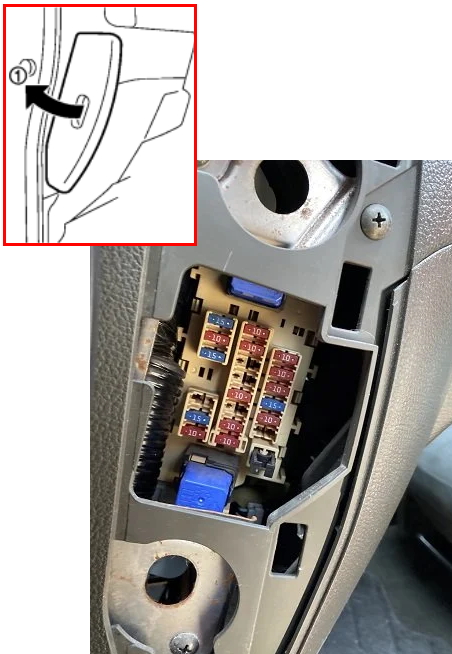

Блок предохранителей в интерьере Nissan Cube Z12 установлен на левой стороне приборной панели, скрытый за пластиковой крышкой для удобного доступа.

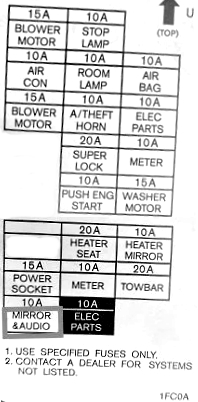

Всегда сверяйтесь с диаграммой на внутренней стороне крышки блока для точного соответствия.

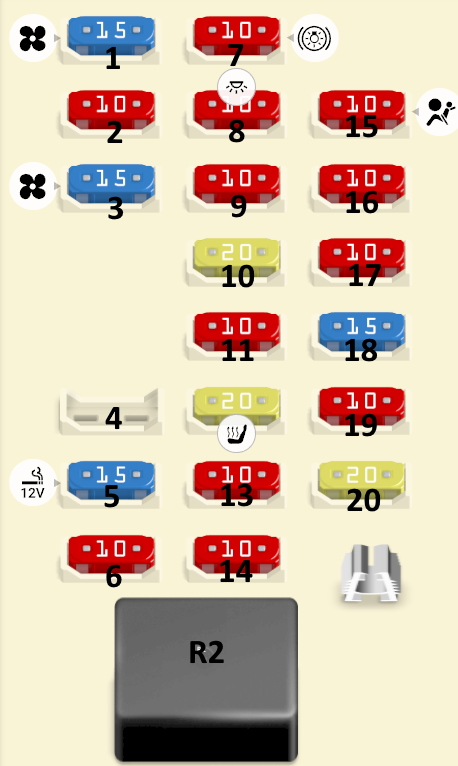

Диаграмма блока предохранителей в салоне Nissan Cube Z12
Расшифровка предохранителей салонного блока
| 1 | 15A Электродвигатель вентилятора |
| 2 | 10A Кондиционер |
| 3 | 15A Электродвигатель вентилятора |
| 5 | 15A Розетка (прикуриватель) |
| 6 | 10A Зеркало и аудиосистема |
| 7 | 10A Стопорный фонарь |
| 8 | 10A Освещение салона |
| 9 | 10A Сигнализация/противоугонная система |
| 10 | 20A Супер замок |
| 11 | 10A Кнопка запуска двигателя |
| 12 | 20A Обогрев сиденья |
| 13 | 10A Приборы |
| 14 | 10A Дополнительное оборудование салона |
| 15 | 10A Подушка безопасности |
| 16 | 10A Дополнительное оборудование салона |
| 17 | 10A Приборы |
| 18 | 15A Электродвигатель стеклоомывателя |
| 19 | 10A Обогрев зеркала |
| 20 | 20A Фаркоп |
Предохранитель прикуривателя и розетки 12V — это элемент №5 номиналом 15A в салонном блоке.
Функции реле в салоне
- R1 — Электро вентилятор отопителя
- R2 — Дополнительное оборудование
Блоки предохранителей и реле под капотом Nissan Cube Z12

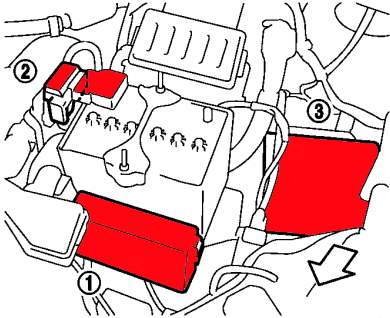

В моторном отсеке, вблизи аккумулятора, размещены два основных блока с предохранителями и реле, дополнительный модуль реле, а также высокомощные плавкие предохранители на положительном выводе АКБ. Это стандартное расположение для замены предохранителей под капотом.
Первый блок предохранителей под капотом
Пример маркировки на крышке блока предохранителей под капотом.
Схема первого блока под капотом
Описание предохранителей в первом моторном блоке
| F1 | 15А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F2 | 15А Обогрев стекла задней двери, обогрев зеркал заднего вида |
| F3 | 20А Система управления двигателем |
| F4 | Не используется |
| F5 | 30А Стеклоочиститель ветрового стекла, дворники |
| F6 | 10А Правые габариты |
| F7 | 10А Левые габариты |
| F8 | Не используется |
| F9 | 10А Муфта компрессора кондиционера |
| F10 | 15А Противотуманные фары |
| F11 | 10А Лампы дальнего света правой фары |
| F12 | 10А Лампы дальнего света левой фары |
| F13 | 15А Лампы ближнего света левой фары |
| F14 | 15А Лампы ближнего света правой фары |
| F15 | 10А Система управления двигателем |
| F16 | 10А Лампы фары заднего хода |
| F17 | 10А Антиблокировочная система тормозов |
| F18 | Не используется |
| F19 | Не используется |
| F20 | 15А Топливный насос |
| F21 | 15А Система зажигания |
| F22 | 15А Система впрыска |
| F23 | Не используется |
| F24 | 15А (ETC) — Доп. оборудование, Усилитель руля |
Расшифровка реле в первом блоке под капотом
- R8 Реле обогревателя задней двери
- R17 Реле понижения (-) оборотов вентилятора системы охлаждения
- R18 Реле повышения (+) оборотов вентилятора системы охлаждения
- R20 Реле системы зажигания
Второй блок предохранителей под капотом
Фото и схема второго блока
Функции предохранителей
| 10 А | STOP LAMP — Стоп сигналы |
| 10 А | DTRL- Дроссельный узел |
| 10 А | CVT CONT 2 — Система управления коробкой передач |
| 10 А | HORN & ALT — Сигнал (гудок, клаксон) и Генератор |
| 60 А | F/L60A EPS — ЭГУР электронный усилитель руля |
| 30 А | F/L30A НEAD LAMP WASHER — омыватель передних фар |
| 30 А | F/L30A ABS/YDC Sol — Тормозная система АБС |
| 50 А (40 А) | F/L50A RAD FAN — Вентилятор радиатора (система охлаждения двигателя) |
| — | Пусто (резерв) |
| 40 А | F/L40A IGN SW — Система зажигания |
| 40 А | F/L40A WDW — Электрические стеклоподъемники |
| 40 А | F/L40A ABS/VDC MTR — Тормозная система АБС, электро оборудование кузова |
| 15 А | AUDIO — Магнитола (радио) |
| 10 А | CVT CONT 1 — Система управления коробкой передач |
| 15 А | BOSE — Аудиосистема Bose (некоторые модели) |
| 15 А | BOSE — Аудиосистема Bose (некоторые модели) |
| — | Пусто (резерв) |
| 10 А | DTRL — Дроссельный узел |
| 10 А | TAIL RH — Габариты правая сторона |
| 10 А | TAIL LH — Габариты левая сторона |
| — | HORN — Реле Сигнала (гудка, клаксона) |
Если у вас остались вопросы по предохранителям или реле Nissan Cube Z12, оставьте их в комментариях ниже.
