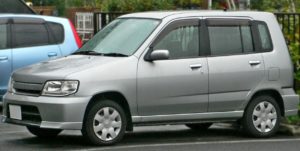

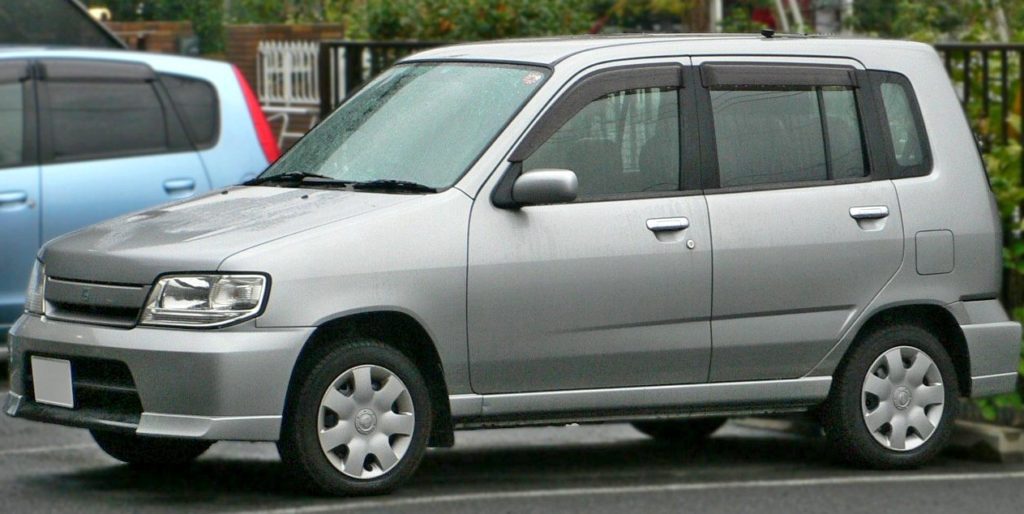

Nissan Cube — компактный минивэн японского производства. За время существования модели было создано три поколения. В этой статье мы подробно рассмотрим предохранители первого поколения Nissan Cube Z10 (AZ10), включая схемы блоков предохранителей, фотографии расположения и примеры их конструкции. Особо выделим предохранитель прикуривателя Nissan Cube. Автомобиль Nissan Cube AZ10 выпускался в 1998, 1999, 2000, 2001 и 2002 годах, и схема предохранителей Nissan Cube Z10 поможет в диагностике и замене.
Функции предохранителей и реле могут варьироваться и зависят от года выпуска автомобиля, а также от его электрической комплектации.
Блок в салоне
Расположение блока предохранителей в интерьере — в нижней зоне приборной панели, со стороны водителя, за съемной защитной панелью. Это удобное место для проверки и замены предохранителей Nissan Cube Z10 в салоне.

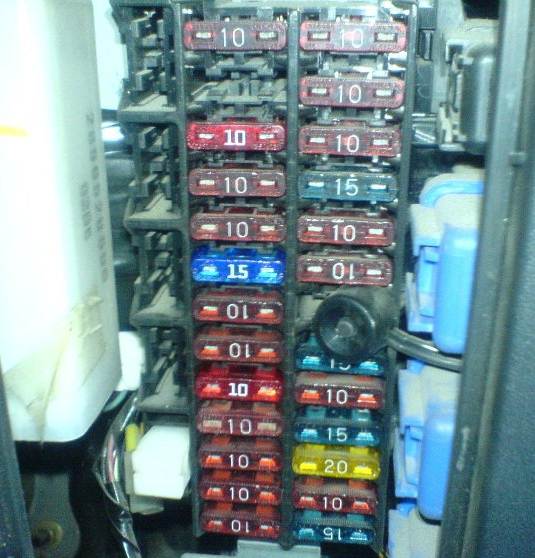

Фотография блока

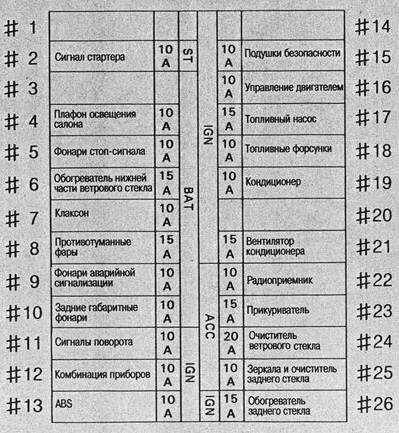

Схема
Описание
| 1 | Отсутствует |
| 2 | 10A Стартер ST |
| 3 | Отсутствует |
| 4 | 10A Освещение интерьера |
| 5 | 10A Стоп-сигналы |
| 6 | 15A Обдув нижней зоны лобового стекла |
| 7 | 10A Клаксон |
| 8 | 15A Противотуманки |
| 9 | 10A Аварийная сигнализация |
| 10 | 10A Задние габариты |
| 11 | 10A Поворотники |
| 12 | 10A Приборная панель |
| 13 | 10A ABS-система |
| 14 | Отсутствует |
| 15 | 10A Airbag |
| 16 | 10A ЭБУ двигателя |
| 17 | 15A Топливный насос |
| 18 | 10A Инжекторы |
| 19 | 10A Кондиционер |
| 20 | Резерв |
| 21 | 15A Вентилятор кондиционера |
| 22 | 10A Аудиосистема |
| 23 | 15A Предохранитель прикуривателя Nissan Cube |
| 24 | 20A Стеклоочиститель лобового стекла |
| 25 | 10A Зеркала и омыватель стекла |
| 26 | 15A Обогрев заднего стекла |
За работу прикуривателя отвечает предохранитель №23 номиналом 15А в блоке салона Nissan Cube AZ10.
Блоки под капотом
В моторном отсеке под капотом блоки предохранителей и реле Nissan Cube Z10 установлены в непосредственной близости от аккумуляторной батареи, что упрощает доступ для ремонта и диагностики.
Блок предохранителей

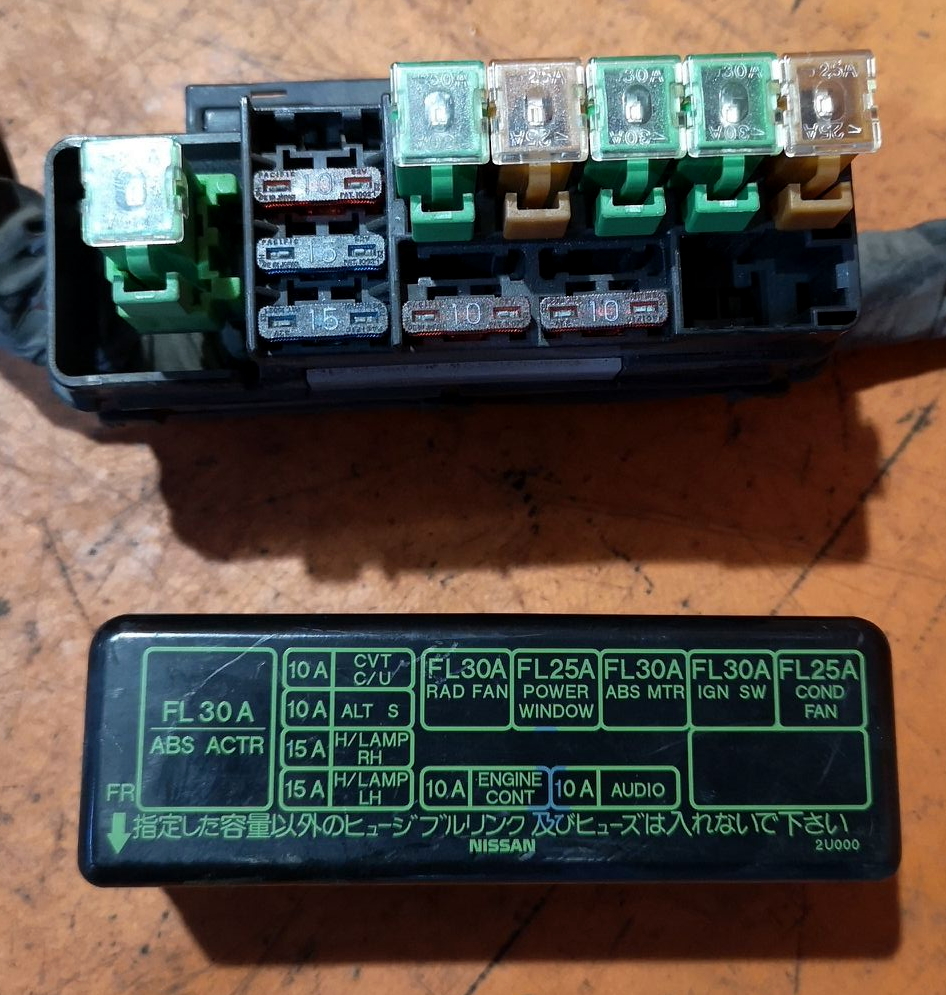

Фото схема

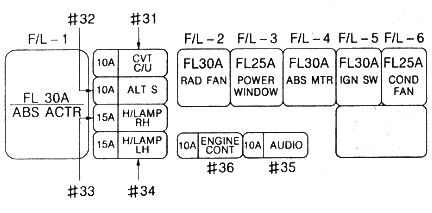

Всегда проверяйте назначение компонентов по схеме на крышке вашего блока предохранителей Nissan Cube для точности.
Обозначение
| AMP | Амперметр |
| BOOST | Вакуумметр |
| FUEL | Указатель уровня топлива |
| OIL | Указатель давления масла |
| OIL TEMP | Указатель температуры масла |
| TACHO | Тахометр |
| TEMP | Указатель темп. охл. жидкости |
| VOLT | Вольтметр |
| AIR BAG | Контрольная лампа подушек безопасности |
| ABS | Контрольная лампа системы ABS |
| BEAM | Индикатор дальнего света |
| BELT | Контрольная лампа не пристегнутого ремня безопасности |
| BRAKE | Контрольная лампа тормозной системы |
| CHECK | Контрольная лампа неисправности системы упр. двигателем |
| CHG | Контрольная лампа системы зарядки |
| CLUTCH | Контрольная лампа уровня жидкости сцепления |
| CRUISE | Контрольная лампа системы круиз-контроля |
| DEF | Контрольная лампа обогревателя заднего стекла |
| DOOR | Контрольная лампа незакрытых дверей |
| EXH TEMP | Контрольная лампа температуры выхлопных газов |
| FAN BELT | Контрольная лампа состояния ремня вентилятора |
| FILTER | Контрольная лампа уровня воды в топливном фильтре |
| FUEL | Контрольная лампа низкого уровня топлива в баке |
| GLOW | Контрольная лампа свечей накаливания |
| OIL | Контрольная лампа давления масла |
| RAD | Контрольная лампа жидкости охл. радиатора |
| STOP | Контрольная лампа стоп-сигналов |
| TAIL | Контрольная лампа габаритных огней |
| TURN | Контрольная лампа поворотников |
| WASH | Контрольная лампа уровня жидкости в бачке омывателя |
| TIRE CARRIER | Контрольная лампа держателя запасного колеса |
| AV | Аудио-визуальное устройство |

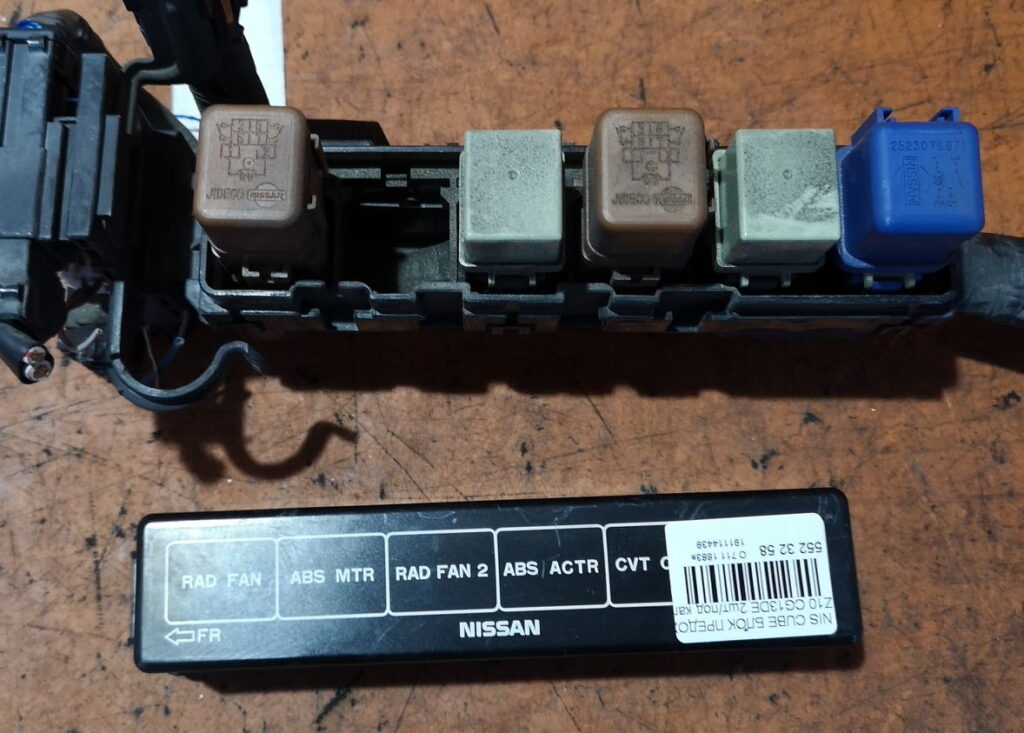

Блок реле
Схема
Расшифровка
- RAD FAN – реле вентилятора радиатора (первый вентилятор)
- ABS MTR – реле электродвигателя системы ABS
- RAD FAN 2 – реле вентилятора радиатора (второй вентилятор)
- ABS ACTR – реле исполнительного механизма ABS
- CVT C – реле вариатора (CVT, control)
Есть что добавить — пишите в комментарии.
