Nissan Caravan – это лёгкий коммерческий фургон, выпускавшийся в пяти поколениях. Он также известен как Nissan Urvan и Nissan Homy. В этом посте мы опишем предохранители и реле для Nissan Caravan E24 E25 (1986–2012) со схемами блоков, их расположением и примерами фотографий. Особое внимание мы уделим предохранителю прикуривателя.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
- 1 Салон
- 1.1 Тип 1
- 1.2 Тип 2
- 1.3 Тип 3
- 2 Дополнительный блок
- 2.1 Тип 1
- 2.2 Тип 2
Салон

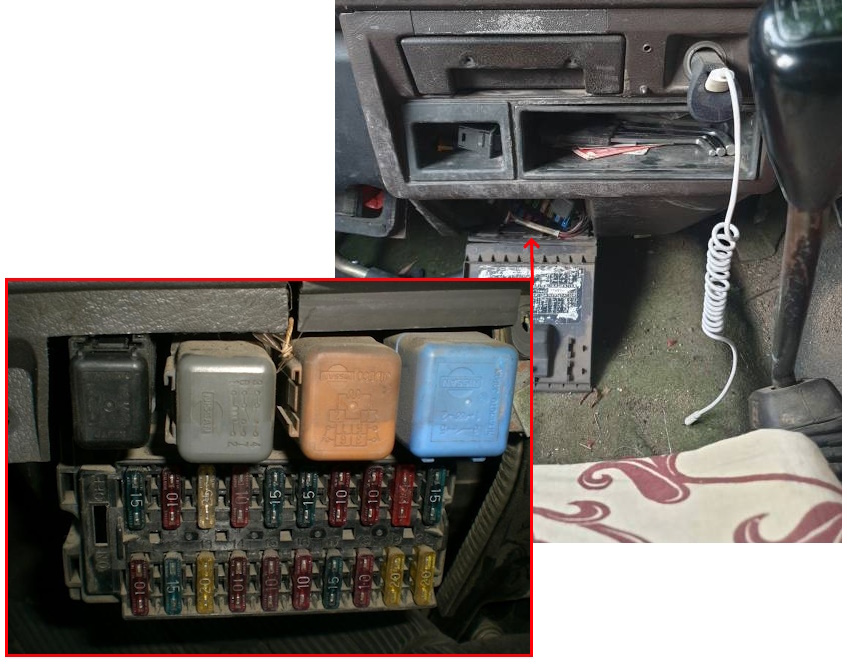

В салоне автомобиля блок предохранителей расположен в нижней части приборной панели, по центру приборной панели.
Проверьте назначение по вашим схемам на обратной стороне крышки блока.
Тип 1

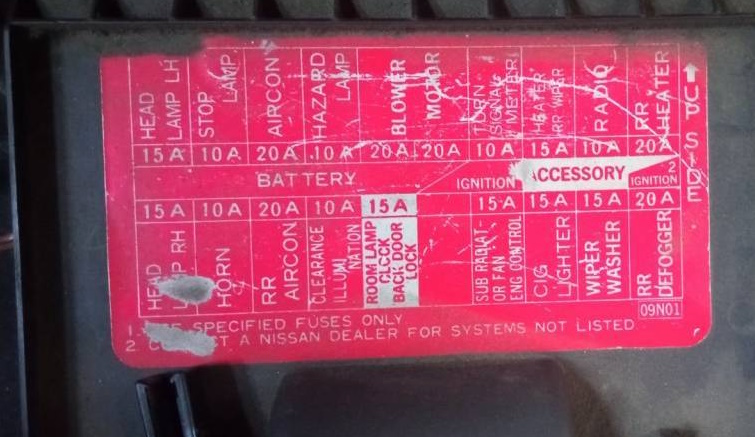

Схема
Назначение
| HEAD LAMP LH | Левая фара — 15A |
| STOP LAMP | Стоп-сигнал — 10A |
| AIRCON | Кондиционер — 20A |
| HAZARD LAMP | Аварийные огни — 10A |
| BLOWER MOTOR | Вентилятор отопителя — 20A |
| RADIO / CLOCK | Радио / часы — 10A |
| WASHER RH | Правый омыватель — 15A |
| RADIATOR FAN | Вентилятор радиатора — 20A |
| RR HEATER | Задний отопитель — 20A |
| HEAD LAMP RH | Правая фара — 15A |
| HORN | Сигнал — 10A |
| RR AIRCON | Задний кондиционер — 20A |
| CLEARANCE LAMP | Габаритные огни — 10A |
| ROOM LAMP / BACK DOOR LOCK / CLOCK | Внутреннее освещение / замок багажника / часы — 15A |
| SUB RLY ENG CONTROL | Система управления двигателем (дополнительное реле) — 15A |
| CIG LIGHTER | Прикуриватель — 15A |
| WIPER WASHER | Стеклоочиститель — 15A |
| RR DEFOGGER | Обогрев заднего стекла — 20A |
Тип 2

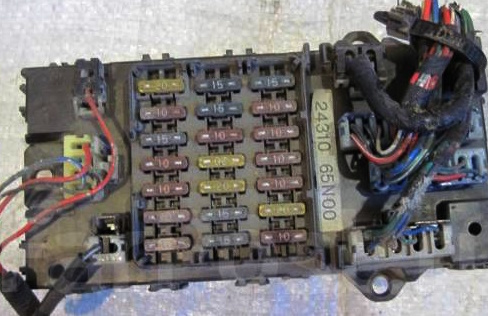

Фото
Схема с назначением
| 20A Внутреннее освещение | 15A Фары | 15A Противотуманные фары |
| 10A Стартер | 15A Фары | 10A Аварийные огни |
| 15A Стоп-сигналы | 10A Приборная панель | Габаритные огни / Лампа |
| 10A Блокировка переключения передач | 15A Стеклоочиститель | 10A Компрессор кондиционера |
| 10A Звуковой сигнал | 20A Вентилятор радиатора | 10A Управление зеркалами |
| 10A Подушка безопасности | 15A Мотор вентилятора | 20A Передний стеклоочиститель |
| 10A Указатели поворота | 15A Мотор вентилятора | 10A Кондиционер (усилитель) |

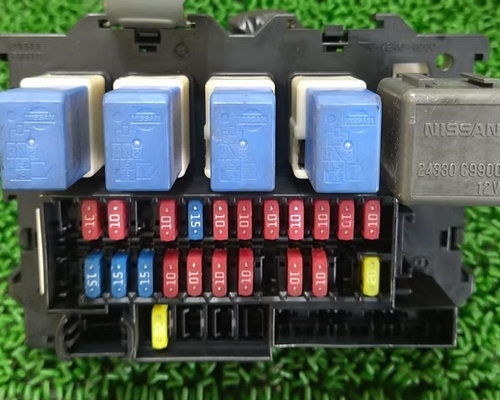

Тип 3

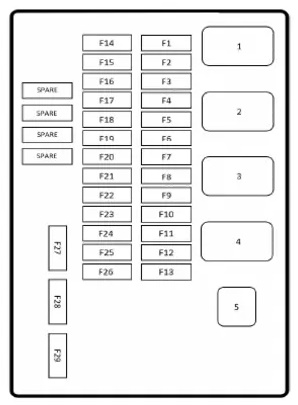

Схема
Обозначение
| FB-1 | Правая фара (H/LAMP LH) — 15A |
| FB-2 | Задние фонари (TAIL LAMP) — 10A |
| FB-3 | Левая фара (H/LAMP RH) — 15A |
| FB-4 | Управление двигателем (ENG CONT) — 20A |
| FB-5 | Задний кондиционер (RR COOLER) — 10A |
| FB-6 | Сигнал (HORN) — 10A |
| FB-7 | Задний отопитель (RR HEATER) — 20A |
| FB-8 | Генератор (ALT S) — 10A |
| FB-9 | Задний отопитель (RR HEATER) — 15A |
| FB-10 | Внутреннее освещение (ROOM LAMP) — 10A |
| FB-11 | Радио (RADIO) — 10A |
| FLA-1 | Привод ABS (ABS ACTR) — 40A |
| FLA-2 | Зажигание (IGN SW) — 40A |
| FLB-1 | Электростеклоподъемники / Центральный замок (POWER WDW / D-LOCK) — 40A |
| FLB-2 | Вентилятор дополнительного кондиционера (SUB COND FAN) — 30A |
| FLC | Электродвигатель ETC (ETC MTR) — 30A |
| FLD | Вентилятор кондиционера (AC COND FAN) — 40A |
Дополнительный блок
Тип 1

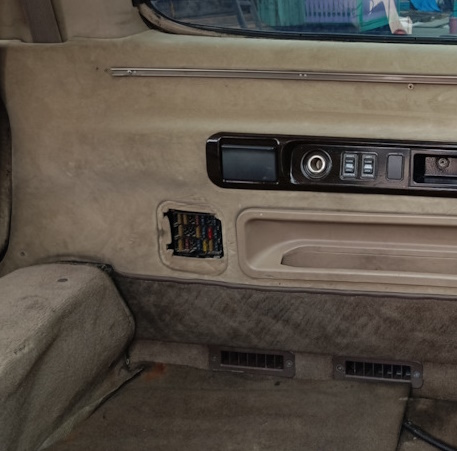

В более старых моделях еще один блок установлен в салоне, за сиденьем.
Схема с расшифровкой
| 20A Автодоводчик | 20A Обогрев заднего стекла | 20A Задний мотор вентилятора |
| 10A Обогреватель зеркал | 15A Управление двигателем | |
| 10A Управление двигателем (5) | 10A 4WD | 10A Управление двигателем |
| 10A Управление двигателем (1) | 10A Задний стеклоочиститель | 10A ТВ-антенна, управление радио |
| 15A Управление АКПП | 15A Задний обогреватель | 15A Прикуриватель, салон |
| 15A Аудио | 15A Боковые шторки | |
| 10A Навигация/Аудио | 15A Задняя шторка | 15A Управление двигателем |
Тип 2

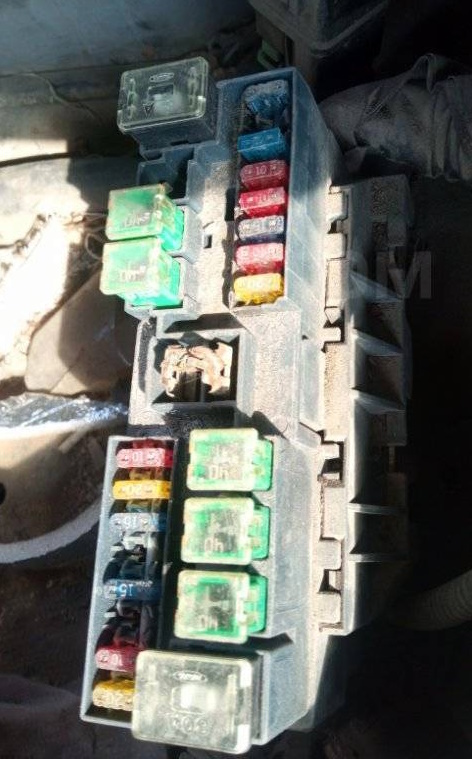

В более новых моделях блок находится под капотом.

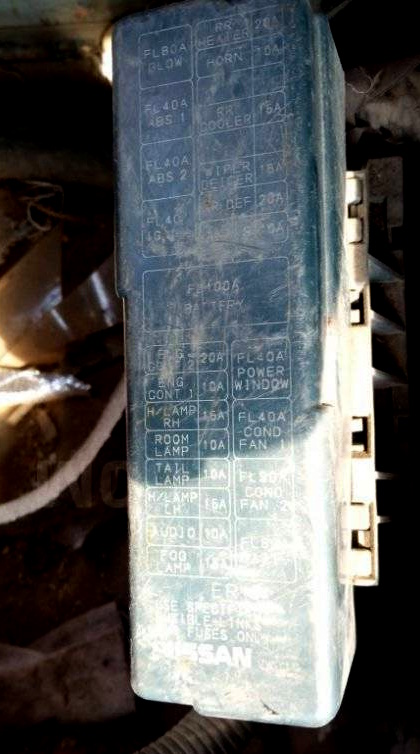

Схема крышки блока
Распределение
| FL80A GLOW | Свечи накаливания |
| FL40A ABS | Система ABS |
| FL30A ABS | Привод ABS |
| FL40A IGN SW | Замок зажигания |
| FL40A POWER WINDOW | Электростеклоподъемники |
| FL40A COND FAN | Вентилятор кондиционирования |
| FL30A COND FAN | Вентилятор дополнительного кондиционирования |
| 20A DEF | Обогрев заднего стекла |
| 15A RR HEATER | Задний отопитель |
| 10A HORN | Сигнал |
| 10A COOLER | Кондиционер |
| 15A TAIL LAMP | Габариты |
| 10A ROOM LAMP | Внутреннее освещение |
| 15A H/LAMP RH | Правая фара |
| 15A H/LAMP LH | Левая фара |
| 20A ENG CONT | Управление двигателем |
| 10A FR FOG | Передние противотуманные фары |
Дополнительные элементы защиты могут быть установлены вне указанных блоков.

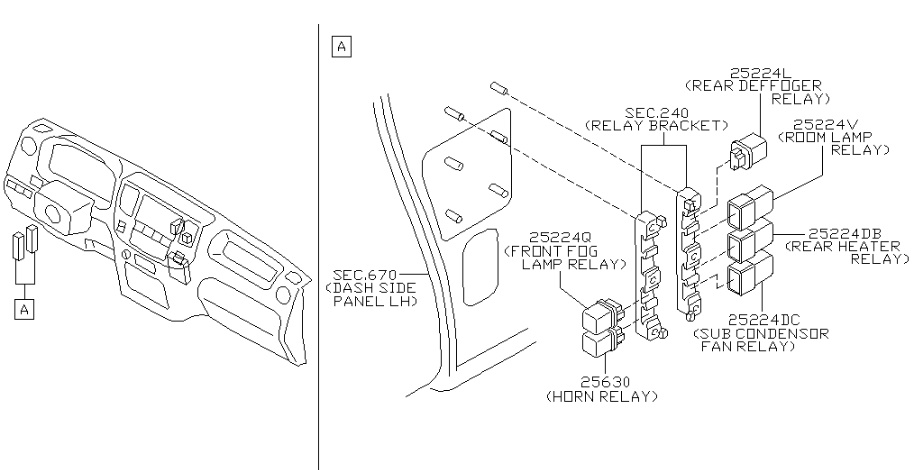

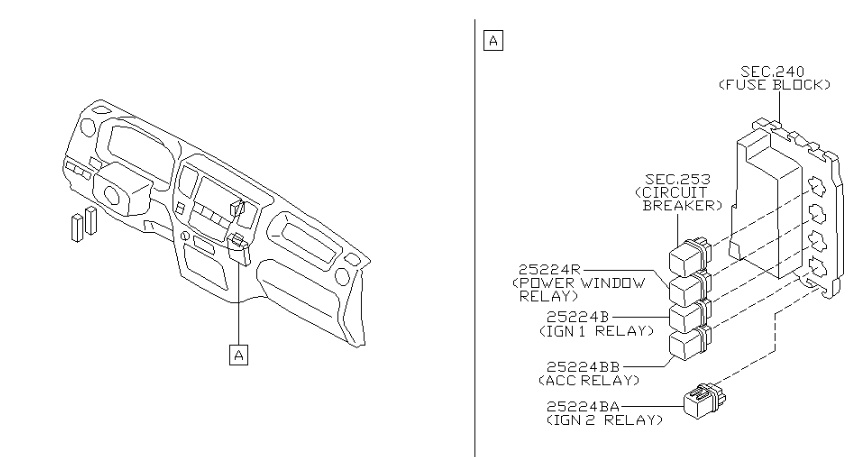

Расположение реле
У нас также есть видео на эту тему на нашем канале. Смотрите и подписывайтесь.
Если вам есть что добавить или вы нашли ошибку, пожалуйста, напишите в комментариях.
