Семейство легковых автомобилей Nissan Bluebird включало в себя разнообразные модели, которые в зависимости от поколения производились в вариантах кузова седан, универсал и хэтчбек. Всего было выпущено 10 поколений этой популярной линейки. В России наибольшим спросом пользовалось 10-е поколение U14, выпускавшееся в период с 1996 по 2001 год. На смену ему пришла модель Nissan Bluebird Sylphy, которая продолжает выпускаться и по сей день. В этой статье вы получите подробную информацию о расположении и назначении блоков предохранителей и реле в Nissan Bluebird Sylphy U14, включая фото блоков, электрические схемы предохранителей Nissan Bluebird, распиновку и расшифровку всех обозначений для моделей 1996-2001 годов.
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации вашего Nissan Bluebird Sylphy U14, поэтому проверяйте соответствие.
Nissan Bluebird Sylphy U14 предохранители и реле

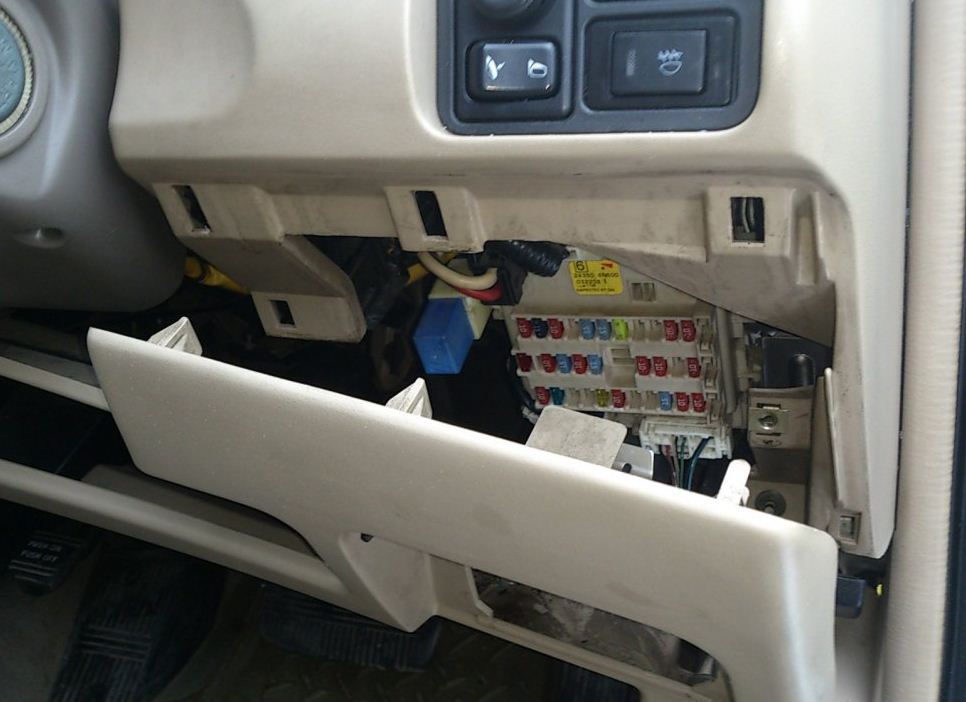

Расположение блока предохранителей в салоне Nissan Bluebird Sylphy
Блок предохранителей салона Nissan Bluebird Sylphy установлен в нижней секции приборной панели, на стороне водителя, под защитной панелью.

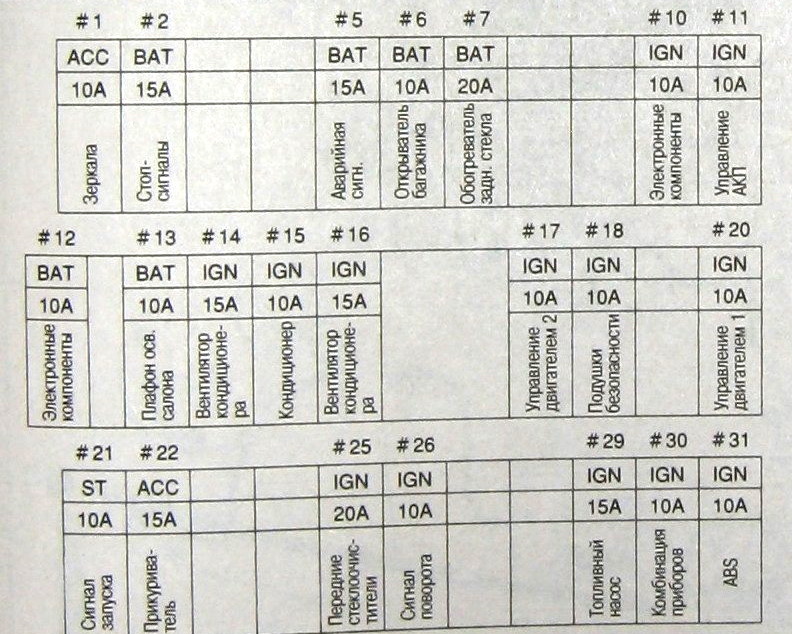

Электрическая схема блока с расшифровкой для Nissan Bluebird Sylphy
Расшифровка предохранителей салонного блока Nissan Bluebird Sylphy U14
| 1 | 10A Зеркала электросистема |
| 2 | 15A Стоп-сигналы тормозные огни |
| 5 | 15A Аварийная сигнализация мигалка |
| 6 | 10A Открыватель багажника электропривод |
| 7 | 20A Обогреватель заднего стекла дефростер |
| 10 | 10A Электронные компоненты электрика |
| 11 | 10A Управление АКПП трансмиссия |
| 12 | 10A Электронные компоненты электрики |
| 13 | 10A Освещение салона интерьер |
| 14 | 15A Вентилятор кондиционера охлаждение |
| 15 | 10A Кондиционер климат-контроль |
| 16 | 15A Вентилятор кондиционера обдув |
| 17 | 10A Управление двигателем ECU №2 |
| 18 | 10A Подушки безопасности SRS |
| 20 | 10A Управление двигателем ECU №1 |
| 21 | 10A Сигнал запуска стартер |
| 22 | 15А Предохранитель прикуривателя силфи Nissan Bluebird |
| 25 | 20А Передние стеклоочистители дворники |
| 26 | 10А Сигналы поворота указатели |
| 29 | 15А Бензонасос топливный насос |
| 30 | 10А Комбинация приборов панель |
| 31 | 10А Система ABS антиблокировка |
Предохранитель №22 на 15А отвечает за работу прикуривателя в Nissan Bluebird Sylphy.
Блок предохранителей в моторном отсеке Nissan Bluebird Sylphy
Этот блок установлен в моторном отсеке рядом с аккумуляторной батареей для удобного доступа.

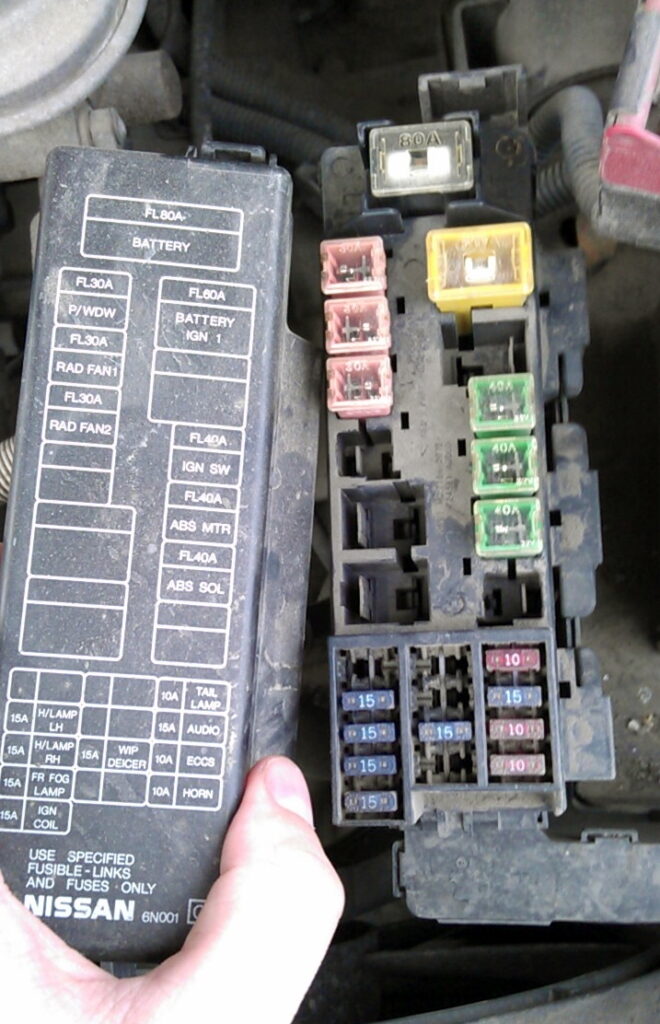

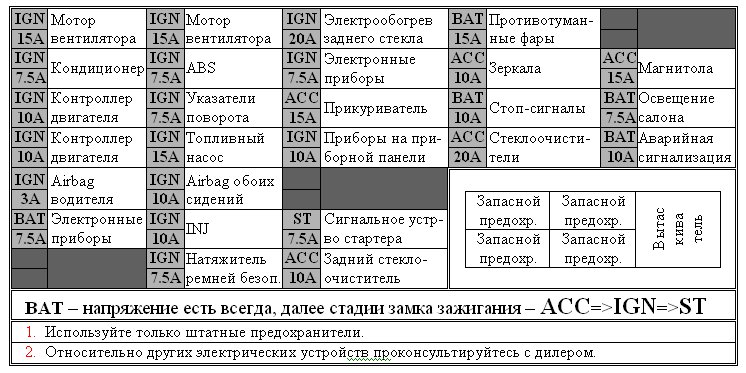

Схема расположения на крышке блока предохранителей под капотом Nissan Bluebird Sylphy
Детальная схема блока под капотом
Расшифровка обозначений предохранителей моторного блока Nissan Bluebird Sylphy
- F/L-1 BATTERY *1 аккумулятор
- F/L-2 Стеклоподъёмники 30A электростеклоподъемники
- F/L-3 Вентилятор радиатора №1 30A охлаждение двигателя
- F/L-4 Вентилятор радиатора №2 30A система охлаждения
- F/L-7 Зажигание IGN2 60A запуск
- F/L-8 Зажигание IGN1 60A зажигание
- F/L-10 Выключатель зажигания 40A замок зажигания
- F/L-11 Система ABS 40A тормозная система
- F/L-12 40A резерв
- 41 THROT MTR 15A дроссельный узел
- 42 Левая фара 15A ближний свет
- 43 Правая фара 15A ближний свет
- 44 Противотуманные фары 15A туманки
- 45 IGN COIL *2 катушки зажигания
- 46 Система впрыска 10A инжектор
- 47 Система впрыска 10A топливная система
- 48 Обогрев щеток стеклоочистителя 15A обогрев дворников
- 49 нет
- 50 Габариты 10A габаритные огни
- 51 Магнитола 15A аудиосистема
- 52 ЭБУ двигателя 10A блок управления мотором
- 53 Звуковой сигнал 10A клаксон

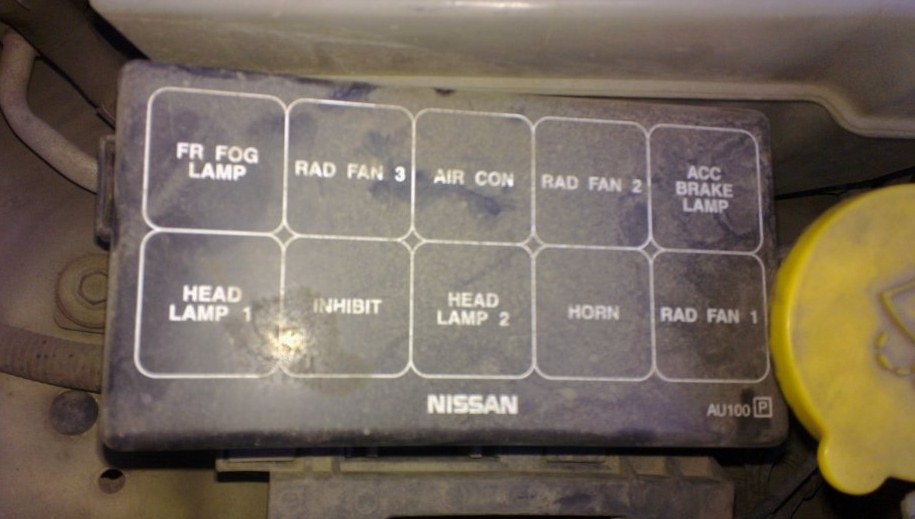

Блок реле в моторном отсеке Nissan Bluebird Sylphy
Схема блока реле под капотом
Расшифровка реле моторного блока Nissan Bluebird Sylphy
- Fog lamp — Реле противотуманных фар туманки
- Rad fan 3 — Реле электро вентилятора охлаждения №3
- Air con — Реле кондиционера климат-система
- Rad fan 2 — Реле электро вентилятора охлаждения №2
- Brake lamp — Реле ламп сигналов торможения стопы
- Head lamp 1 — Реле освещения фары №1
- Inhibit — Реле блокировки пуска АКПП
- Head lamp 2 — Реле освещения фары №2
- Horn — Реле звукового сигнала клаксон
- Rad fan 1 — Реле электро вентилятора охлаждения №1
Nissan Bluebird U14 1996-2001 блоки предохранителей

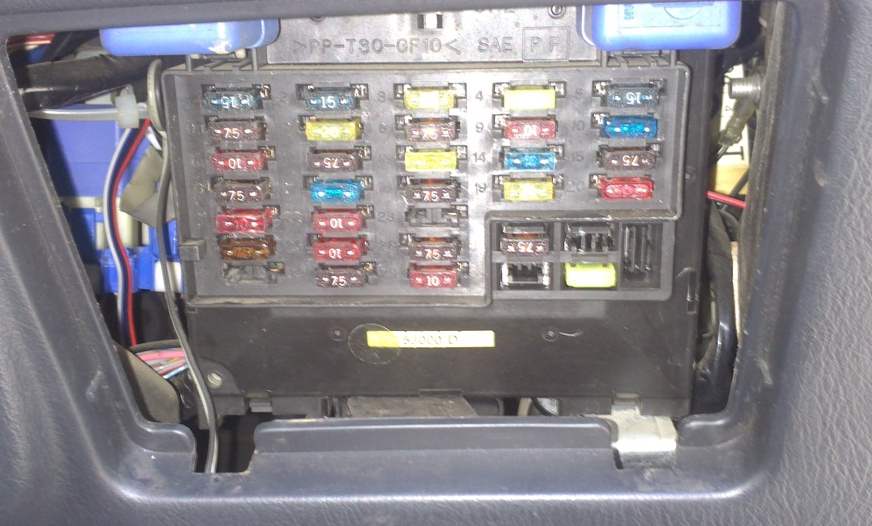

Блок предохранителей в салоне Nissan Bluebird U14
Салонный блок предохранителей Nissan Bluebird U14 размещен в нижней части приборной панели с водительской стороны для быстрого доступа.
Фото и схема блока предохранителей в салоне
Описание компонентов салонного блока

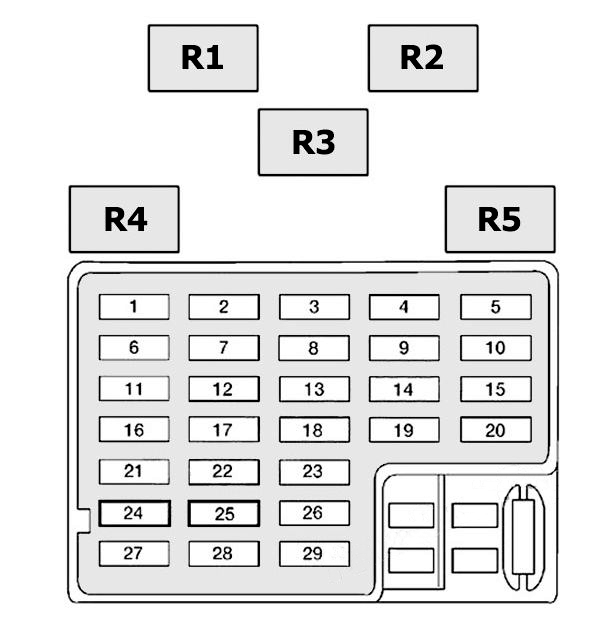

Диаграмма блока предохранителей салона Nissan Bluebird U14
Подробная расшифровка предохранителей салона
| 1 | 15A Электродвигатель вентилятора обдув |
| 2 | 15A Электродвигатель вентилятора кондиционер |
| 3 | 10A Модуль управления коробкой передач TCM АКПП |
| 4 | 20A Реле обогрева заднего стекла дефростер |
| 5 | 20A Реле обогрева заднего стекла |
| 6 | 10A Реле кондиционера усилитель терморегулятора |
| 7 | 10A Датчик кислорода с подогревом лямбда-зонд |
| 8 | 10A ASCD реле обогрева заднего стекла таймер обогрева разъем передачи данных блок управления нажатием предупреждающий звуковой сигнал выключатель блокировки селектора АКПП реле электростеклоподъемников дневной свет блок управления интеллектуальным входом |
| 9 | 10A Переключатель зеркал заднего вида электрорегулировка |
| 10 | 10A Аудиосистема реле розетки блок управления интеллектуальным входом |
| 11 | 10A Выключатель аварийной сигнализации |
| 12 | 10A Переключатель положения «Парковка/Нейтраль» спидометр тахометр указатель уровня топлива контрольные лампы индикатор выключения повышающей передачи |
| 13 | 20A ’00-’01: Прикуриватель Nissan Bluebird U14 |
| 15A ’98-’99: Прикуриватель | |
| 14 | 15A Выключатель стоп-сигнала блок управления коробкой передач TCM |
| 15 | — |
| 16 | — |
| 17 | 15A Реле топливного насоса бензонасос |
| 18 | 10A Клапан управления вентиляцией адсорбера EVAP перепускной клапан вакуумного отсекателя клапан IACV-AAC датчик положения дроссельной заслонки |
| 19 | 20A Передний стеклоочиститель и стеклоомыватель дворники омыватель |
| 20 | 10A Выключатель аварийной сигнализации реле многофункционального пульта дистанционного управления |
| 21 | 10A Форсунки инжекторы |
| 22 | 10A Блок датчиков диагностики подушек безопасности SRS |
| 23 | — |
| 24 | 10A Замок зажигания плафон освещения салона подсветка зеркала плафон освещения багажника индикаторная лампа охранной сигнализации щиток приборов передатчик Homelink привод открывания крышки багажника антенна с электроприводом разъём передачи данных GST – ’98-’99 |
| 25 | 10A Электромагнитный клапан EGRC вентилятор охлаждения реле положения «Парковка/Нейтраль» NATS (’00-’01) реле системы предотвращения кражи (’98–’99) реле ингибитора |
| 26 | 10А Блок управления двигателем ECU реле блокировки сцепления реле положения «парковка/нейтраль» дневной свет |
| 27 | — |
| 28 | 10А АБС антиблокировочная система |
| 29 | — |
Предохранитель №13 отвечает за прикуриватель в Nissan Bluebird U14, номинал зависит от года выпуска.
Реле салонного блока Nissan Bluebird U14
- R1 Обогреватель заднего стекла дефростер
- R2 Топливный насос бензонасос
- R3 Электродвигатель вентилятора кондиционер
- R4 Зажигание IGN
- R5 Аксессуар дополнительные цепи
Блок предохранителей под капотом Nissan Bluebird U14
Моторный блок предохранителей расположен поблизости от аккумулятора в подкапотном пространстве.

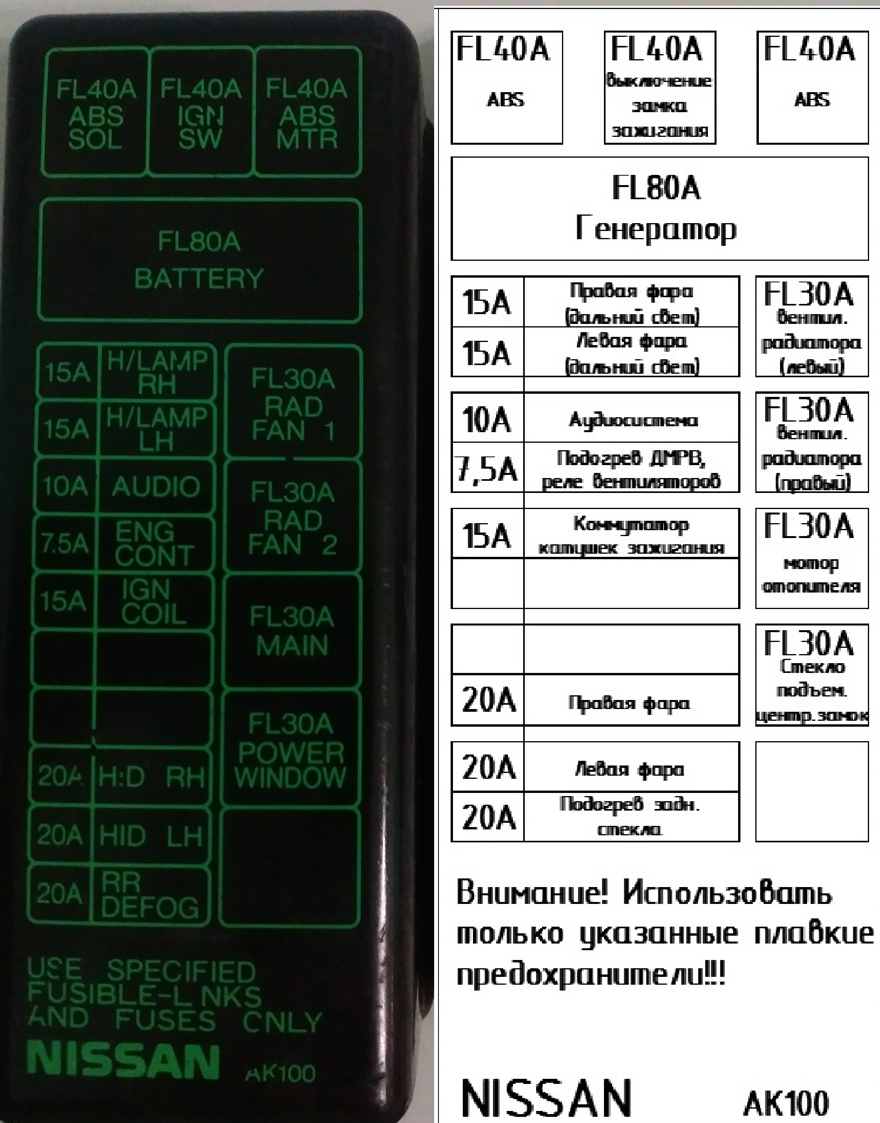

Схема с расшифровкой предохранителей под капотом

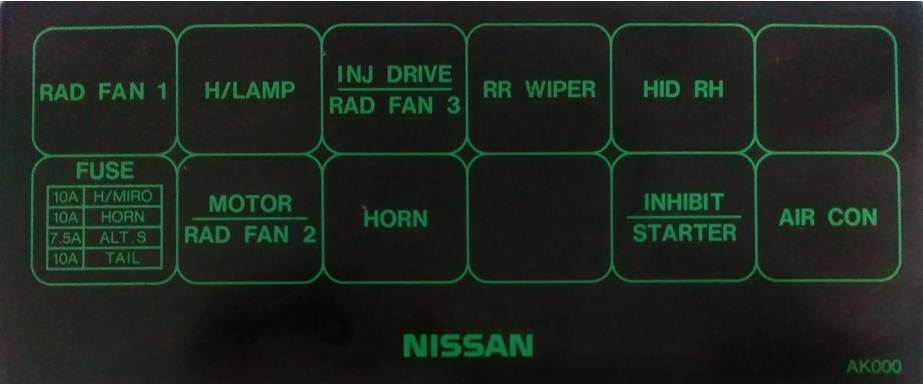

Блок реле под капотом Nissan Bluebird U14
Схема блока реле моторного отсека
Назначение реле под капотом Nissan Bluebird U14
- Rad fan 1 — Электро вентилятор левый охлаждение
- H/LAMP — Реле ближнего света фар фары
- INJ — Форсунки система впрыска Rad fan 3 электро вентилятор
- RR WIPER — Реле заднего стеклоочистителя задний дворник
- HID RH — Передняя правая фара HID
- Группа предохранителей (10А Блок управления электро зеркалами 10А Сигнал 7,5А Регулятор напряжения генератора 10А габаритные огни)
- MOTOR Мотор электро вентилятор системы
- HORN — Реле сигнала клаксон
- STARTER — Блокировка АКПП реле стартера
- AIR CON — Реле кондиционера охлаждение
Если у вас остались вопросы по предохранителям и реле Nissan Bluebird U14 или Sylphy, или вы хотите дополнить информацию — оставляйте комментарии ниже.
