Предохранители и реле Nissan Bassara

Модель Nissan Bassara производилась в 1999, 2000, 2001, 2002 и 2003 годах под кодом JU30. В этой статье вы найдете подробное руководство по предохранителям и реле Nissan Bassara, включая схемы блоков предохранителей Nissan Bassara, их точное расположение и фотоиллюстрации. Особо отметим предохранитель прикуривателя Nissan Bassara.

Функции предохранителей и реле Nissan Bassara могут варьироваться в зависимости от года выпуска и уровня комплектации автомобиля.

Блок предохранителей в моторном отсеке

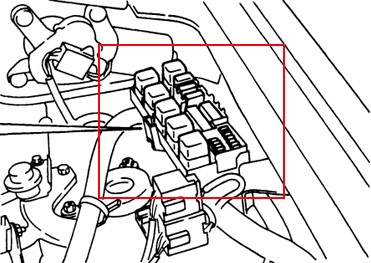

В двигательном компарте, поблизости от аккумуляторной батареи, обычно размещаются два блока с предохранителями и реле Nissan Bassara.

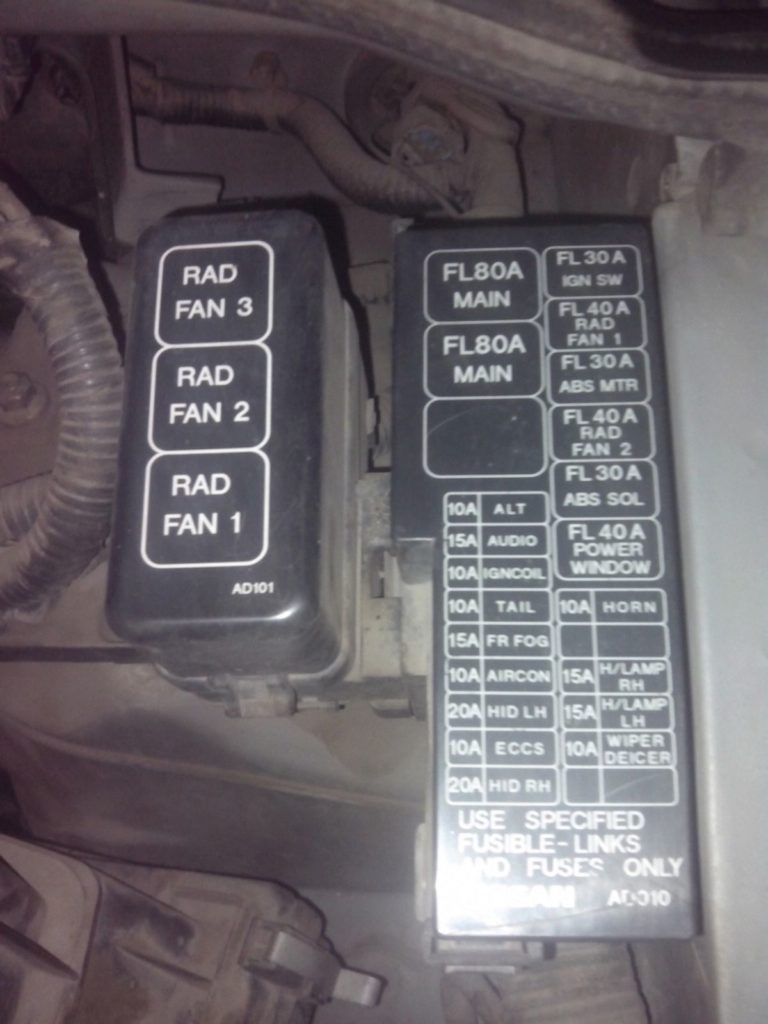

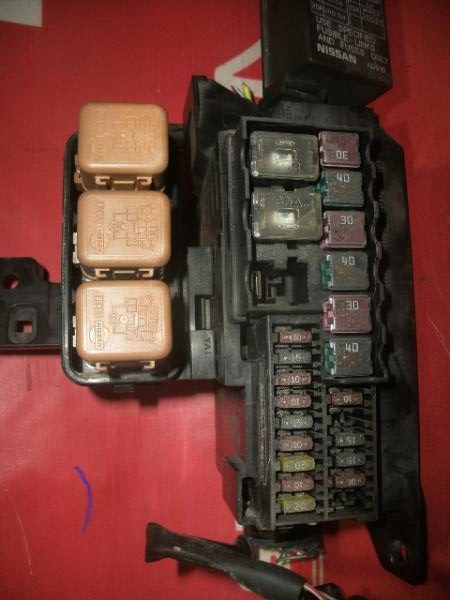

Фотография

Текущая схема предохранителей нанесена на крышку блока. Рекомендуем проверять данные с вашей моделью Nissan Bassara.

Обозначение

FL80A MAIN	80A – Основной предохранитель (главная цепь)
FL30A IGN SW	30A – Замок зажигания
FL40A RAD FAN 1	40A – Вентилятор радиатора №1
FL40A RAD FAN 2	40A – Вентилятор радиатора №2
FL30A ABS SOL	30A – Клапаны ABS
FL40A POWER WINDOW	40A – Электро стеклоподъёмники
ALT	10A – Генератор
AUDIO	15A – Аудиосистема
IGN COIL	10A – Катушки зажигания
TAIL	10A – Задние габаритные огни
FR FOG	10A – Передние противотуманные фары
AIRCON	10A – Кондиционер
HID LH	20A – Левая ксеноновая фара
ECCS	10A – Электронная система управления двигателем
HID RH	20A – Правая ксеноновая фара
HORN	10A – Сигнал (клаксон)
H/LAMP RH	15A – Правая фара (ближний/дальний)
H/LAMP LH	15A – Левая фара (ближний/дальний)
WIPER DEICER	10A – Обогрев зоны дворников
RAD FAN 1 (relay)	Реле вентилятора радиатора №1
RAD FAN 2 (relay)	Реле вентилятора радиатора №2
RAD FAN 3 (relay)	Реле вентилятора радиатора №3
