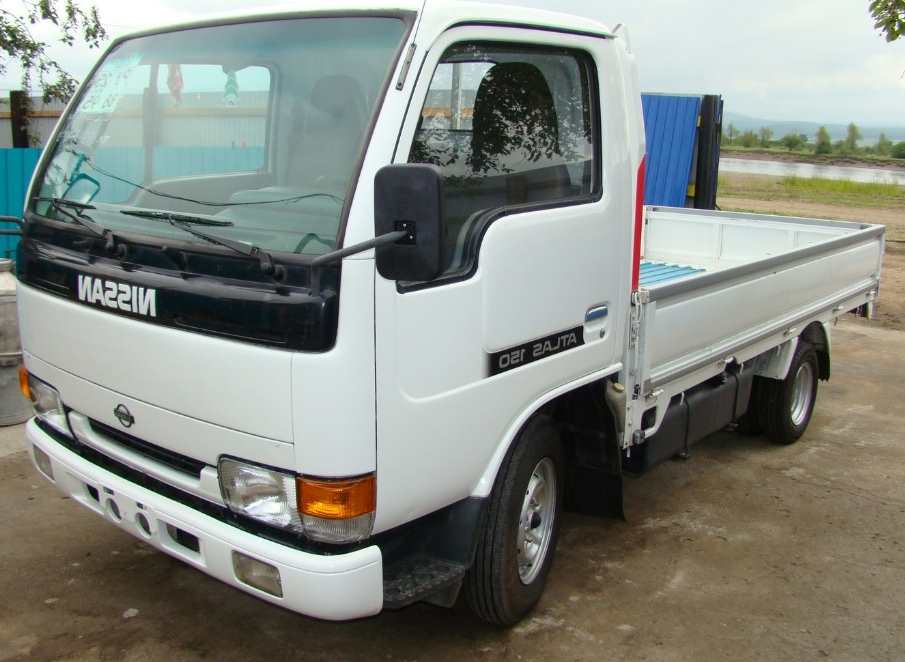

Nissan Atlas — это надежный грузовой коммерческий транспорт, производимый с 1982 года и по сегодняшний день в грузовом и грузопассажирском исполнениях (модели малой и средней грузоподъемности). За годы выпуска Nissan Atlas обновлялся пятью рестайлингами. Машина экспортировалась глобально: в Европу, Россию, Северную Америку, Африку и другие регионы с разными двигателями. В связи с этим точные характеристики блоков предохранителей и реле Nissan Atlas различаются. На нашем сайте вы найдете подробное описание популярных схем предохранителей Nissan Atlas для автомобилей 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годов выпуска.
Предохранители в салоне Nissan Atlas

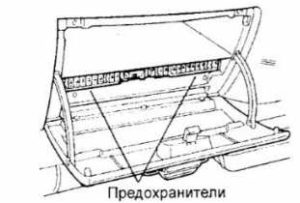

Блок предохранителей в салоне размещен в приборной панели и прикрыт пластиковой крышкой. На ее внутренней стороне указана действующая схема с расшифровкой предохранителей и реле Nissan Atlas.
Вариант 1 схемы предохранителей Nissan Atlas

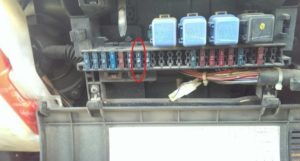

Фото блока

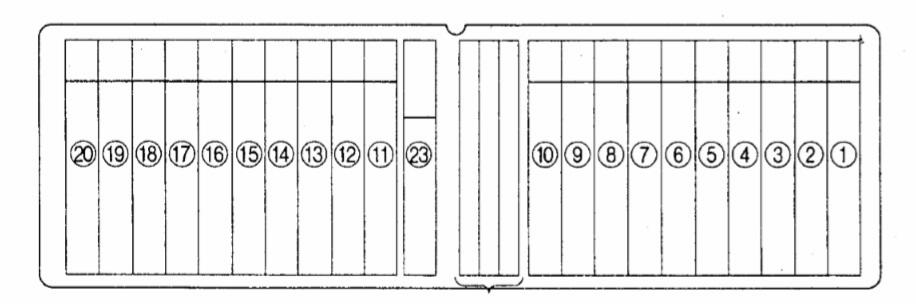

Схема предохранителей в салоне Nissan Atlas
Расшифровка предохранителей Nissan Atlas
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
Полную электросхему распределения питания для блока предохранителей Nissan Atlas можно скачать здесь.
За прикуриватель в Nissan Atlas отвечает предохранитель №4 на 15А.

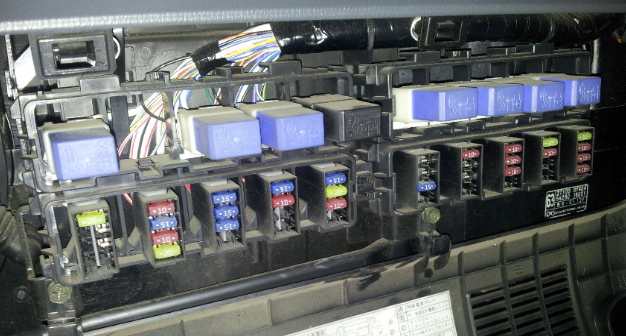

Вариант 2 схемы предохранителей Nissan Atlas
Точная схема предохранителей Nissan Atlas размещена на обратной стороне крышки блока.

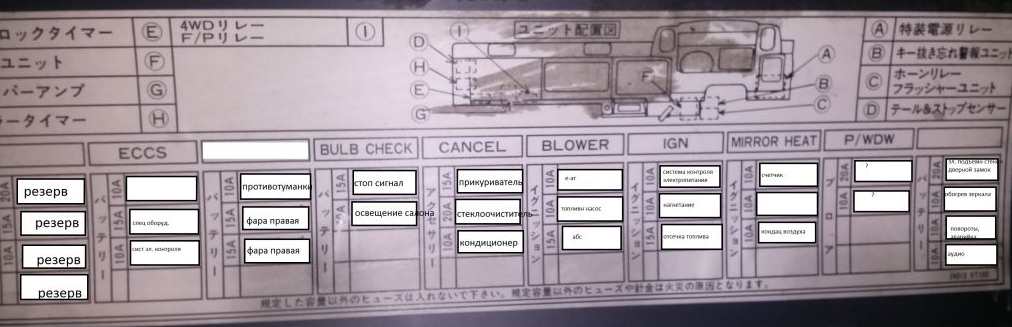

Расшифровка схемы
Полная таблица расшифровки японских иероглифов для Nissan Atlas: скачать.
Если маркировка на английском языке, используйте следующую таблицу для схемы предохранителей и реле Nissan Atlas.
| HEATER | Отопитель |
| AIRCON | Кондиционер |
| ABS | АБС |
| HSA | Система трогания на подъеме |
| STARTER | Стартер |
| RADIO, CIGAR | Магнитола, прикуриватель |
| HEAD LAMP (RH) | Правая фара |
| HEAD LAMP (LH) | Левая фара |
| ROOM LAMP, CLOCK | Лампа освещения салона, Часы |
| HAZARD, HORN | Аварийная сигнализация, звуковой сигнал |
| TAIL | Габаритные огни |
| FOG LAMP | Противотуманные фары |
| STOP LAMP | Стоп-сигналы |
| WIPER, WASHER | Стеклоочиститель и омыватель |
| GAUGE, BACK | Комбинация приборов, фонарь заднего хода |
| FUEL HEATER | Подогрев топлива |
| SEAT HEATER | Обогреватель сидений |
| EXH. BREAKE | Горный тормоз |
| FOG LAMP | Противотуманные фары |
| TURN S/LAMP | Указатели поворота |
| GENERATOR | Генератор |
| ENG. STOP | Остановка двигателя |
| POWER WINDOW | Электропривод стекло подъемников |
Блок реле и предохранителей Nissan Atlas

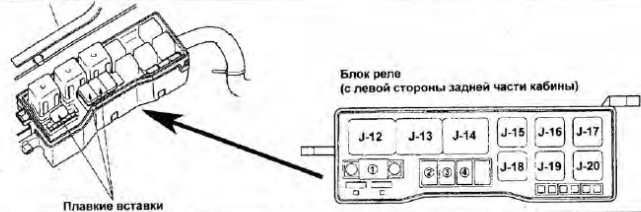

Этот блок расположен слева в задней зоне кабины или за левым брызговиком. Здесь размещаются мощные предохранители Nissan Atlas, плавкие предохранители и отдельные реле для различных систем.
Подробное назначение реле в блоке предохранителей и реле Nissan Atlas указано в таблице ниже.
Блок реле в салоне Nissan Atlas

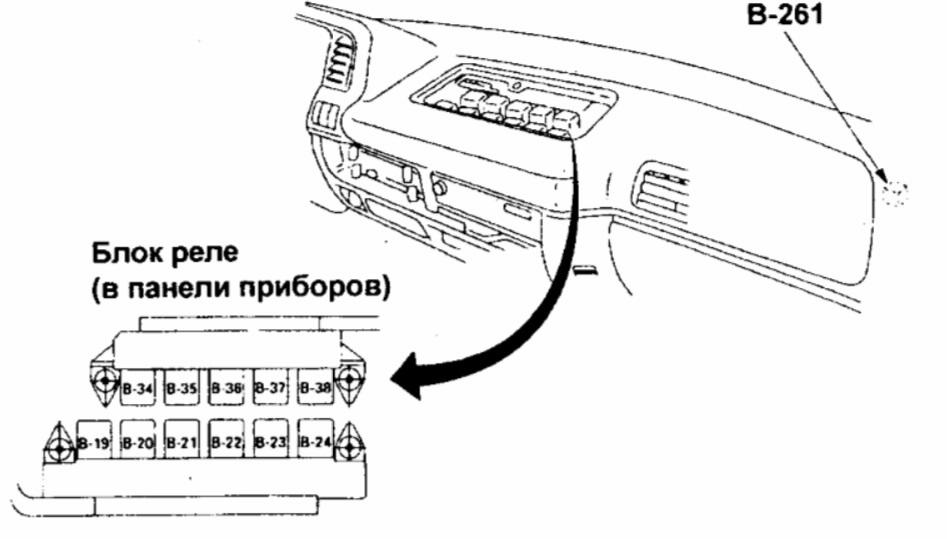

Схема блока реле
Некоторые реле Nissan Atlas могут быть установлены отдельно от основного блока. Например, реле B-261 расположено над блоком предохранителей.
Расшифровка реле Nissan Atlas
| В-9 | Реле системы изменения интервала работы стеклоочистителей (INTERMITTENT) |
| В-19 | Реле системы зарядки |
| В-19 | (CHARGE) |
| В-20 | Реле фар |
| В-20 | (HEAD) |
| В-21 | Реле системы кондиционирования, отопления и вентиляции (HEATER & AIR CON.) |
| В-22 | Реле габаритов (TAIL) |
| В-23 | Реле комбинированного переключателя |
| В-23 | (DIMMER) |
| В-24 | Реле звукового сигнала |
| В-24 | (HORN) |
| В-34 | Реле задних противотуманных фонарей |
| В-34 | (REAR FOG) |
| В-35 | Реле ламп освещения при повороте |
| В-35 | (CORNERING LIGHT) |
| В-35 | Реле задних противотуманных фонарей |
| В-35 | (RR FOG) |
| В-36 | Реле электропривода стеклоподъемников |
| В-36 | (POWER WINDOW) |
| В-37 | Реле выключателя по давлению |
| В-37 | (А/С THERMO) |
| В-38 | Реле горного тормоза |
| В-38 | (EXH. BRAKE) |
| J-12 | Реле стартера |
| J-12 | (STARTER) |
| J-13 | Реле свечей накаливания |
| J-14 | Реле свечей накаливания |
| J-16 | Реле автомата управления прогревом конденсатора (CDS) |
| J-18 | Реле управления горным тормозом |
| J-18 | (EXH. BRAKE CONTROL) |
| J-19 | Реле системы 4WD |
| J-19 | Реле отключения кондиционера |
| J-19 | (А/С CUT) . |
| J-20 | Реле повторителей указателей поворота (MARKER LIGHT) |
