Первое поколение Nissan Armada производилось с 2004 по 2015 год, включая модели 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов. За этот период автомобиль претерпел несколько обновлений. В данной статье мы разберем предохранители и реле Nissan Armada, включая схемы блоков предохранителей, их размещение, иллюстрации и примеры фото. Особое внимание уделим предохранителю для прикуривателя и розетки 12В, а также ключевым элементам системы электрики Nissan Armada первого поколения.
Положение блоков и функции предохранителей внутри них могут варьироваться в зависимости от года выпуска Nissan Armada, уровня комплектации и региона поставки. Всегда проверяйте схему для вашей модели.
Блок предохранителей в салоне Nissan Armada
Салонный блок предохранителей Nissan Armada размещен за пластиковой крышкой в перчаточном ящике. Чтобы открыть доступ, снимите крышку бардачка и отсоедините защитную панель блока.

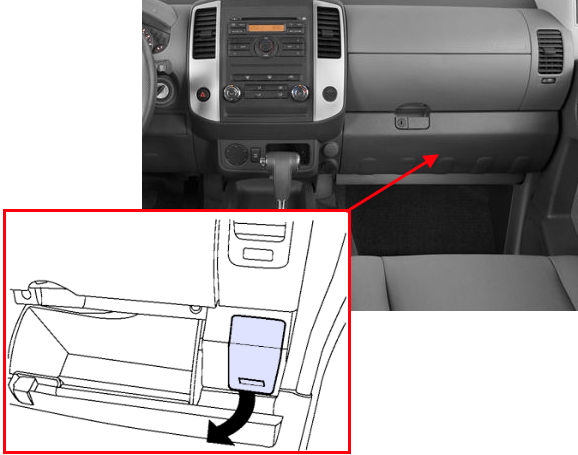

Иллюстрация расположения

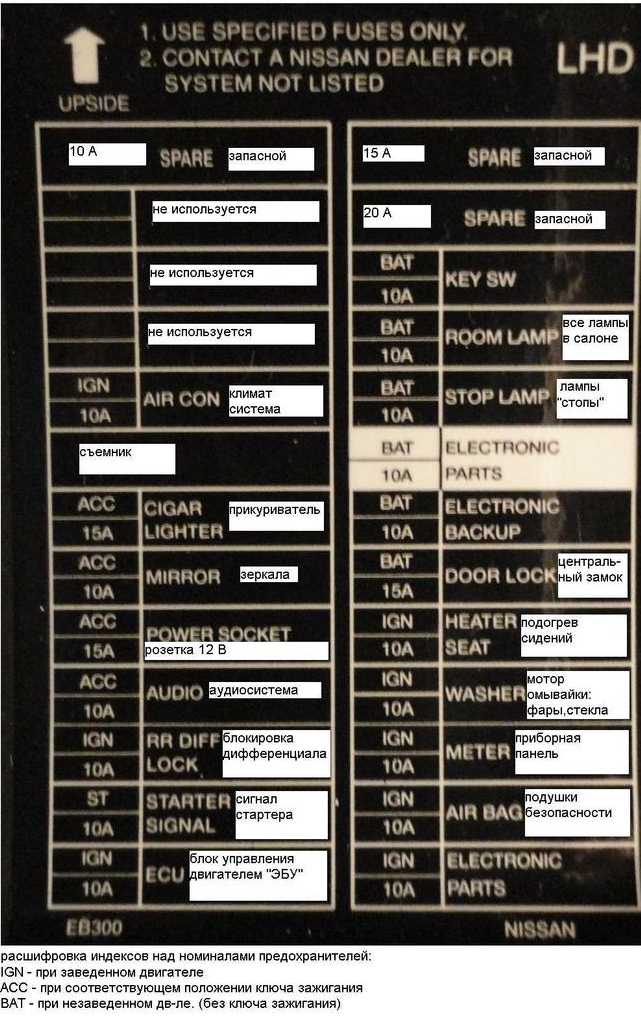

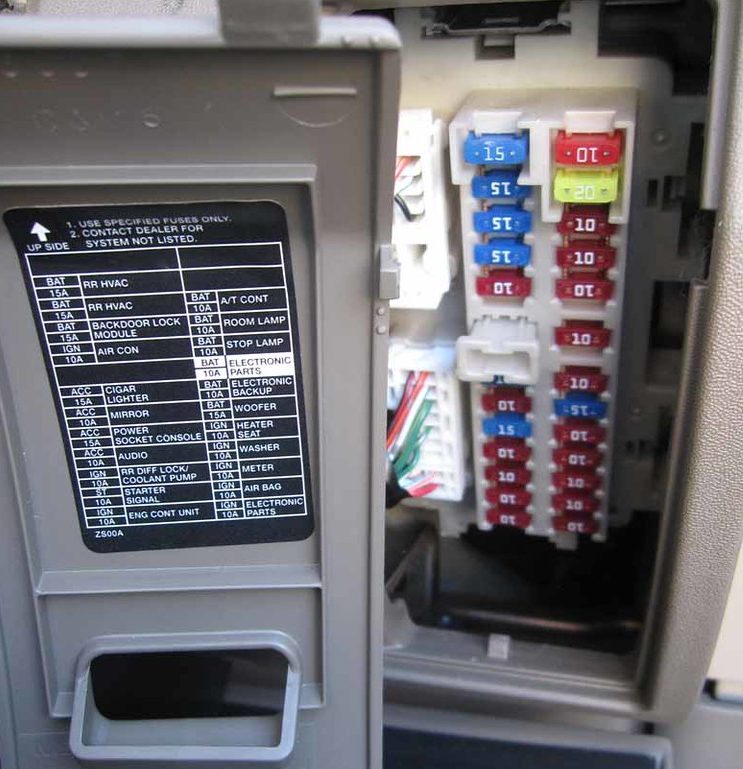

Проверяйте функции предохранителей по схеме на внутренней стороне крышки блока салонных предохранителей Nissan Armada.

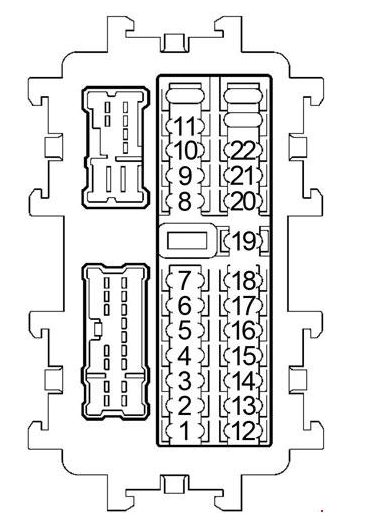

Диаграмма блока
Расшифровка предохранителей
| 1 | 10A BCM (модуль управления кузовным оборудованием), ECM (модуль управления двигателем) |
| 2 | — |
| 3 | 10A Блок управления блокировкой дифференциала, переключатель режима блокировки дифференциала |
| 4 | 10A Аудиосистема, BCM (модуль управления кузовным оборудованием), тюнер спутникового радио |
| 5 | 20A ’10-’15: Розетка питания |
| 15A ’04-’09: Розетка питания на консоли | |
| 6 | 10A Переключатель дистанционного управления зеркалом |
| 7 | 15A ’04-’09: Розетка питания в верхней передней части |
| 8 | 10A ’10-’15 Управление передним воздухом, реле электродвигателя вентилятора переднего блока |
| 9 | 15A Модуль блокировки двери багажного отделения |
| 10 | 15A ’10-’15 Блок управления электронным кондиционером, электропривод заслонки изменения направления воздушного потока |
| 11 | 15A ’10-’15 Блок управления электронным кондиционером, электропривод заслонки изменения направления воздушного потока |
| 12 | 10A Выключатель тормоза ASCD, реле подогрева сидений, разъем передачи данных, выключатель стоп-сигнала, система гидролокации Система управления автоматической коробкой передач, аудиосистема |
| 13 | 10A Датчик диагностики подушек безопасности, блок управления системой классификации пассажиров |
| 14 | 10A Комбинация приборов, автоматическое затемнение салонного зеркала |
| 15 | 10A Комбинация переключателей |
| 16 | 10A Реле подогрева сидений |
| 17 | 15A Аудио усилитель, тюнер спутникового радио |
| 18 | 10A Блок управления кузовом (BCM), реле плафона освещения багажного отделения, передний плафон освещения салона/карты, подсветка замочной скважины зажигания, плафон освещения салона второго ряда сидений, система управления тормозами, полный привод |
| 19 | 10A Автоматическое затемнение салонного зеркала, комбинация приборов, разъем передачи данных, блок управления блокировкой дифференциала, управление передним воздухом, система контроля давления в шинах |
| 20 | 10A Реле стоп-сигнала, выключатель стоп-сигнала |
| 21 | 10A Датчик угла поворота рулевого колеса, блок управления раздаточной коробкой, BCM (Блок управления кузовом), плафон освещения салона, система блокировки дверей с электроприводом, система ночного видения (NVIS), охранная система автомобиля |
| 22 | 10A Блок автоматической коробки передач |
Предохранители для прикуривателя и розетки 12В в Nissan Armada — это элементы под номерами 5 и 7 номиналом 15A. Они обеспечивают питание вспомогательных устройств.
Блоки предохранителей и реле под капотом Nissan Armada

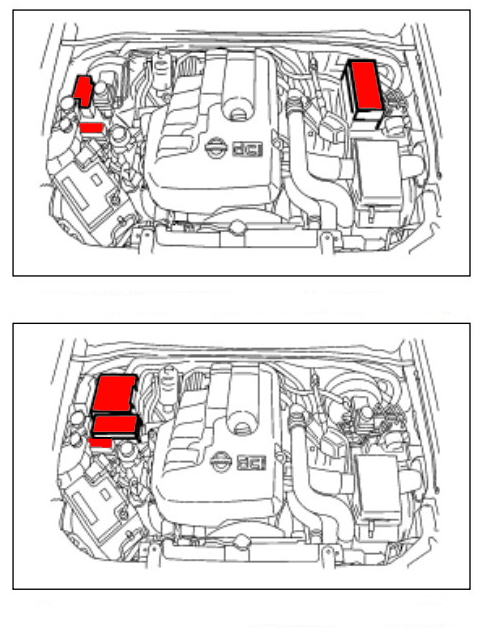

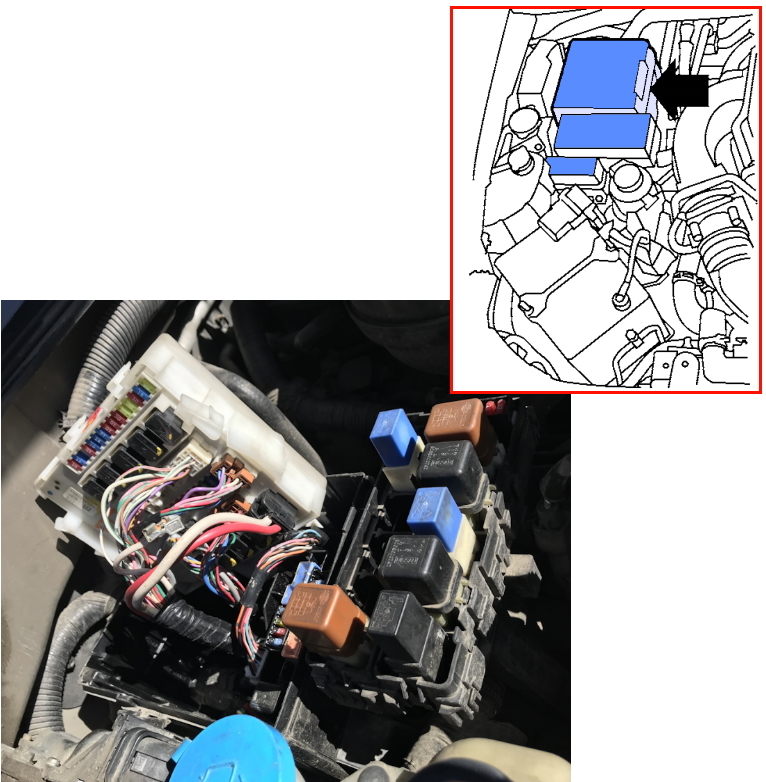

Положение блоков в моторном отсеке
В двигательном отсеке Nissan Armada, поблизости от аккумулятора, установлено три блока с предохранителями и реле для защиты электрических цепей автомобиля, включая систему зажигания, освещение и двигатель.
Основной блок предохранителей и реле под капотом
Вариант №1

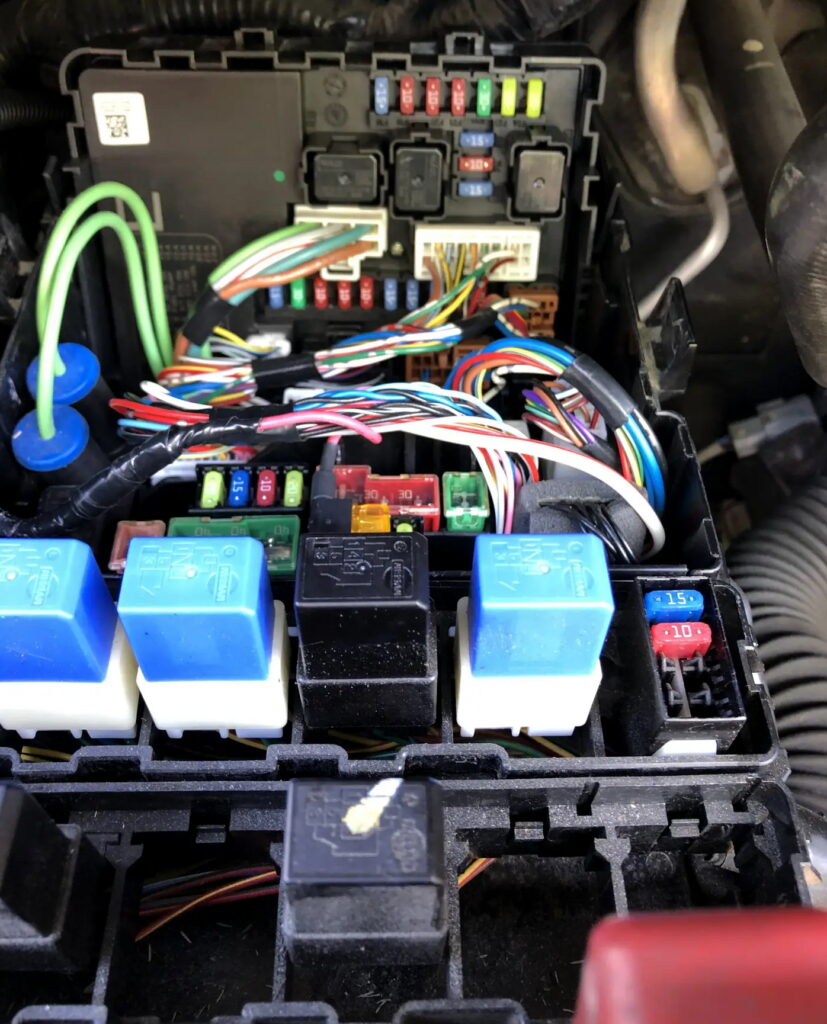

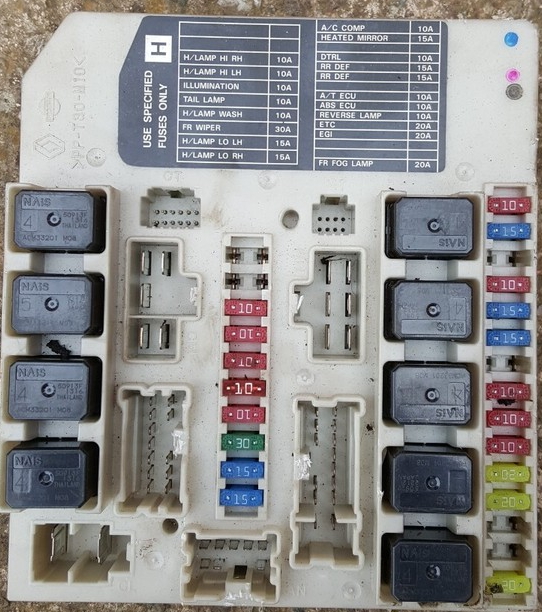

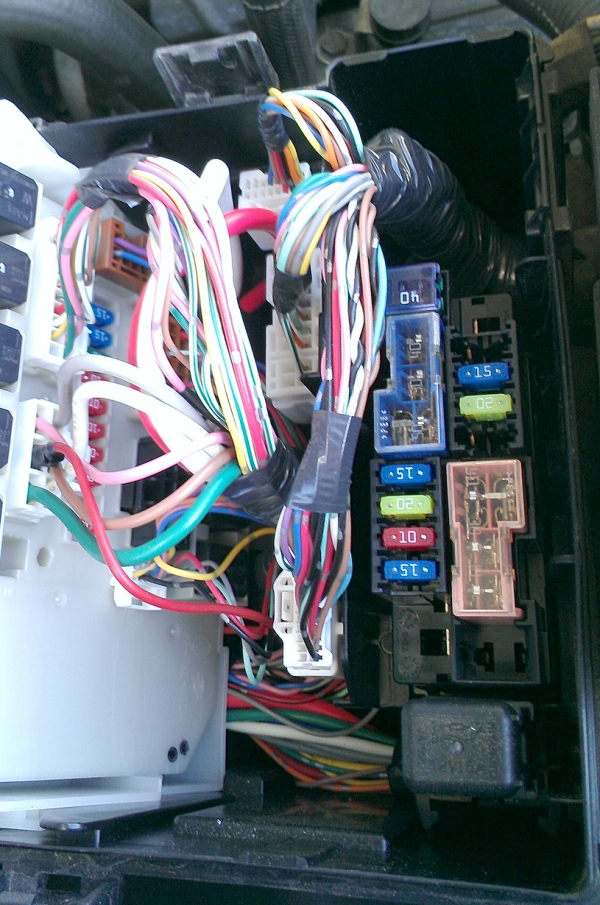

Пример фото блока

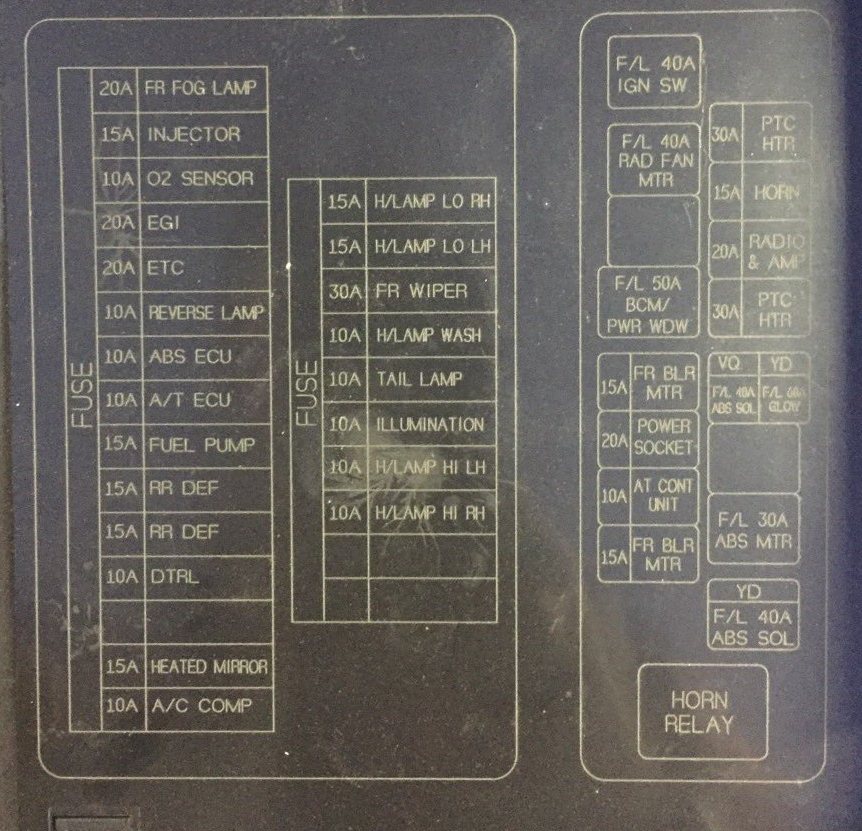

Пример диаграммы с крышки блока предохранителей под капотом Nissan Armada
Функции предохранителей на русском языке для Nissan Armada
- 20A FR FOG LAMP — передний противотуманный фонарь
- 10A ABC ECU — электронный блок управления АБС
- 10A A/T ECU — электронный блок управления АКПП
- 15A FUEL PUMP — топливный насос
- 15A RR DEF — обогрев заднего стекла
- 15A RR DEF — обогрев заднего стекла
- 10A DTRL — дневные ходовые огни
- 15A HEATED MIRROR — обогрев зеркала
- 10A A/C COMP — компрессор кондиционера (включение электромуфты кондиционера)
- 15A H/LAMP LO RH — ближний свет, правая фара
- 15A H/LAMP LO LH — ближний свет, левая фара
- 30A FR WIPER — дворники лобового стекла
- 10A H/LAMP WASH — омыватель фар
- 10A TAIL LAMP — задние габариты
- 10A ILLUMINATION — освещение салона
- 10A H/LAMP HI LH — дальний свет, левая фара
- 10A H/LAMP HI RH — дальний свет, правая фара
- 15A FR BLR MTR — электродвигатель передней печки.
- 20A POWER SOCKET — доп.розетка 12 Вольт
- 10A AT CONT UNIT — блок управления
- 15A FR BLR MTR — электродвигатель передней печки
- 30A. PTC HTR — электронагреватель в печке (дизель медленно прогревается, для комфорта делают электроподогрев в печке)
- 15A HORN — сигнал
- 20A RADIO AMP — питание магнитолы / звукового усилителя

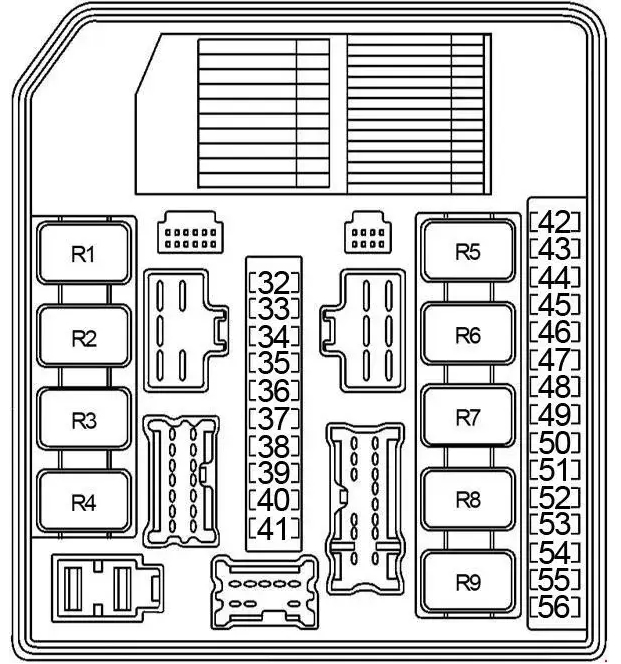

Диаграмма блока
Описание элементов
| 32 | 10A Реле буксировки прицепа 2 |
| 33 | — |
| 34 | 10A Правая фара (дальний свет) |
| 35 | 10A Левая фара (дальний свет) |
| 36 | 10A Передние комбинированные фонари |
| 37 | 10A Задние комбинированные фонари, фонари освещения номерного знака, подсветка переключателей, реле буксировки прицепа 1 |
| 38 | 10A Реле фонарей заднего хода (автоматическая коробка передач), реле буксировки прицепа 2 |
| 39 | 30A Реле переднего стеклоочистителя |
| 40 | 15A Левая фара (ближний свет), реле дневного света 2 |
| 41 | 15A Правая фара (ближний свет) |
| 42 | 10A Реле кондиционера |
| 43 | 15A Реле обогрева зеркал |
| 44 | — |
| 45 | 10A Реле дневного света 1 |
| 46 | 15A Реле обогрева заднего стекла |
| 47 | 15A Реле обогрева заднего стекла |
| 48 | 15A Реле топливного насоса |
| 49 | 10A Блок автоматической коробки передач, выключатель блокировки сцепления, выключатель отмены блокировки, реле отмены блокировки сцепления 2 |
| 50 | 10 А АБС, датчик угла поворота рулевого колеса |
| 51 | 10 А реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач) |
| 52 | 20 А реле электродвигателя привода дроссельной заслонки |
| 53 | 20 А блок управления двигателем (ЭБУ), реле ЭБУ, антенный усилитель NATS |
| 54 | 10 А датчик расхода воздуха, подогреваемый кислородный датчик |
| 55 | 15 А форсунки |
| 56 | 20 А Противотуманные фары |
| Реле в блоке | |
| R1 | Обогрев заднего стекла |
| R2 | Блок управления двигателем (ЭБУ) |
| R3 | Ближний свет фар |
| R4 | Противотуманные фары |
| R5 | Стартер |
| R6 | Обогрев зеркал |
| R7 | Вентилятор охлаждения (высокая скорость) |
| R8 | Вентилятор охлаждения (низкая скорость) |
| R9 | Зажигание |

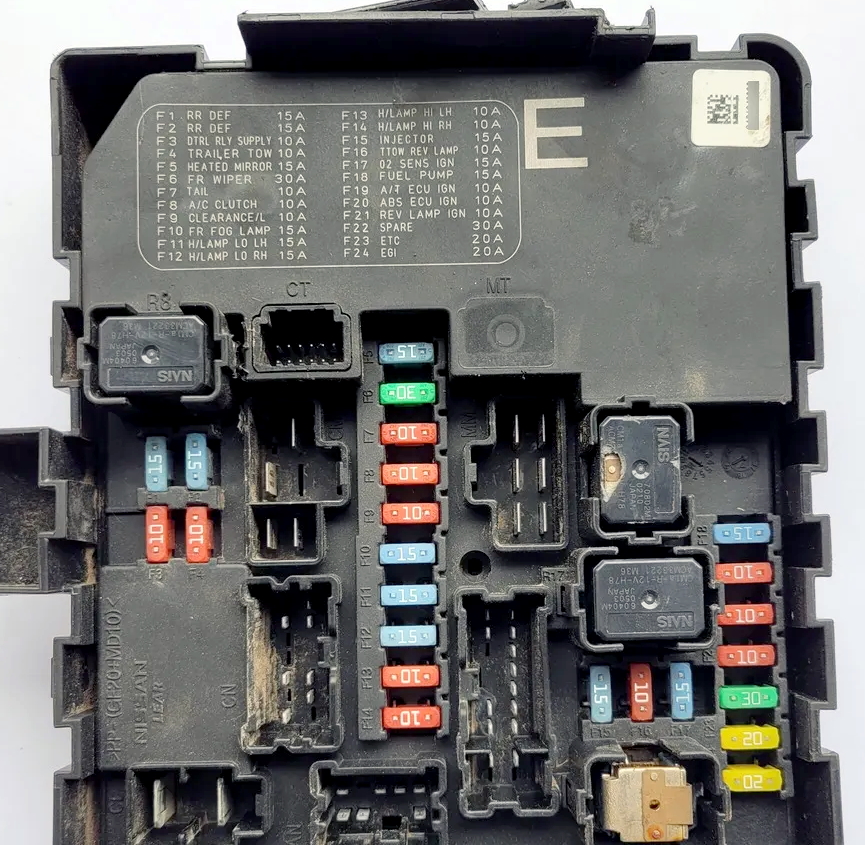

Вариант №2

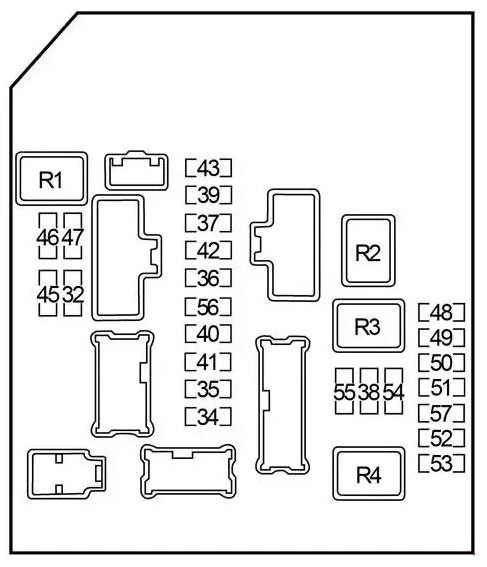

Диаграмма
Расшифровка элементов
| 32 | 10A Буксировка прицепа |
| 33 | — |
| 34 | 10A Правая фара (дальний свет), система автоматического освещения, охранная система автомобиля |
| 35 | 10A Левая фара (дальний свет), система автоматического освещения, охранная система автомобиля |
| 36 | 10A Передние комбинированные фонари |
| 37 | 10A Задние комбинированные фонари, фонари освещения номерного знака, подсветка переключателей |
| 38 | 10A Реле фонарей заднего хода (автоматическая коробка передач), буксировка прицепа |
| 39 | 30A Реле переднего стеклоочистителя |
| 40 | 15A Левая фара (ближний свет), реле дневного света 2, система автоматического освещения, охранная система автомобиля |
| 41 | 15A Правая фара (ближний свет), система автоматического освещения, охранная система автомобиля |
| 42 | 10A Реле кондиционера |
| 43 | 15A Реле обогрева зеркал |
| 44 | — |
| 45 | 10A Реле дневного света 1 |
| 46 | 15A Реле обогрева заднего стекла |
| 47 | 15A Реле обогрева заднего стекла |
| 48 | 15A Реле топливного насоса |
| 49 | 10A Блок автоматической коробки передач, выключатель блокировки сцепления, блокировка Выключатель отмены, реле отмены блокировки сцепления 2 |
| 50 | 10A ABS |
| 51 | 10A Реле фонарей заднего хода (автоматическая коробка передач), выключатель фонарей заднего хода (механическая коробка передач), система гидролокации, аудиосистема |
| 52 | 20A Реле электродвигателя привода дроссельной заслонки |
| 53 | 20A Блок управления двигателем (ЭБУ), реле ЭБУ, система ночного видения (NVIS) |
| 54 | 15A Датчик расхода воздуха, подогреваемый кислородный датчик |
| 55 | 15A Форсунки |
| 56 | 20A Передние противотуманные фары |
| 57 | — |
| Реле | |
| R1 | Обогрев заднего стекла |
| R2 | Вентилятор охлаждения (низкая скорость) |
| R3 | Вентилятор охлаждения (высокая скорость) |
| R4 | Зажигание |
Дополнительный блок предохранителей под капотом

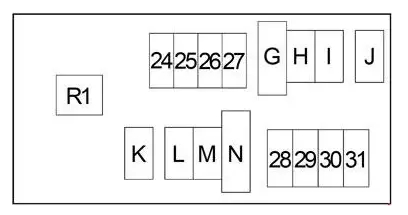

Диаграмма блока
Описание
| 24 | (FR BLWR) Электродвигатель вентилятора кондиционера |
| 25 | (HORN) Звуковой сигнал |
| 26 | (T/F RLY) Переключение раздаточной коробки 4WD |
| 27 | (FR BLWR) Электродвигатель вентилятора кондиционера |
| 28 | (ARR SOCKET) Дополнительная розетка |
| 29 | (RR LEVEL SUS) Задняя подвеска |
| 30 | (ALT) Аккумулятор и система зарядки |
| 31 | (RADIO) Радио и аудиосистема |
| G | (F/L BCM/PWR WDW) Электро стеклоподъемники |
| H | (F/L RR SUSP) Предохранительная вставка задней подвески |
| I | (F/L ABS MTR) Антиблокировочная система тормозов |
| J | (F/L ABS SOL) Соленоид антиблокировочной системы тормозов |
| J | (F/L ABS SOL) Соленоид антиблокировочной системы тормозов |
| K | (F/L TRAILER TOW) Фонари прицепа |
| L | (F/L ELEG BRAKE) Антиблокировочная система тормозов |
| M | (F/L RAD FAN) Вентилятор радиатора |
| N | (F/L IGN SW) Замок зажигания |
| R1 | (HORN RELAY) |
Блок реле в моторном отсеке Nissan Armada

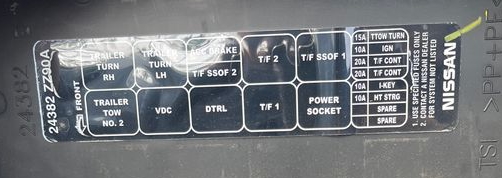

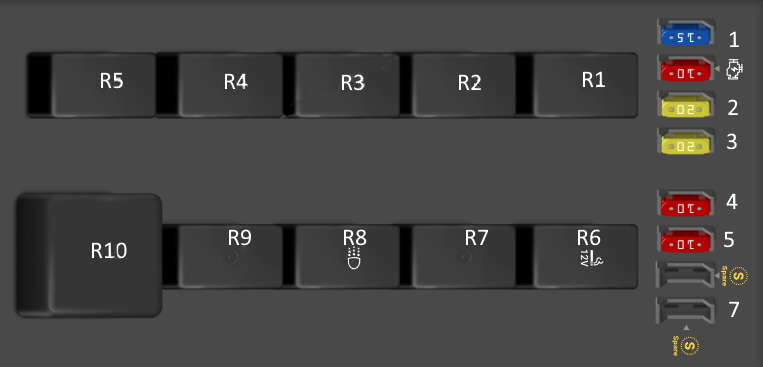

Диаграмма реле
Описание реле и предохранителей
| 1 | (TTOW TURN) Огни прицепа |
| 2 | (IGN) Зажигание |
| 3 | (T/F CONT) Переключение раздаточной коробки 4WD |
| 4 | (T/F CONT) Переключение раздаточной коробки 4WD |
| 5 | I-KEY |
| 6 | (HT STRG) Подогрев руля (колеса) |
| 7 | (SPARE) Запасной предохранитель |
| 8 | (SPARE) Запасной предохранитель |
| R1 | (T/F SSOF 1) Отключение раздаточной коробки 4WD |
| R2 | (T/F 2) Переключение раздаточной коробки 4WD |
| R3 | ACC BRAKE |
| R3 | (T/F SSOF 2) Отключение раздаточной коробки 4WD |
| R4 | (TRAILER TURN LH) Левые огни прицепа |
| R5 | (TRAILER TURN RH) Правые огни прицепа |
| R6 | (POWER SOCKET) Прикуриватель / розетка |
| R7 | (T/F 1) Переключение раздаточной коробки 4WD |
| R8 | (DTRL) Дневные ходовые огни |
| R9 | (VDC) Соленоид управления динамикой автомобиля |
| R10 | (TRAILER TOW NO. 2) Прицеп |
Силовой блок предохранителей Nissan Armada
Силовой блок мощных предохранителей расположен на положительном клемме аккумулятора под красной пластиковой крышкой, обеспечивая защиту высокотоковых цепей, таких как двигатель и освещение.

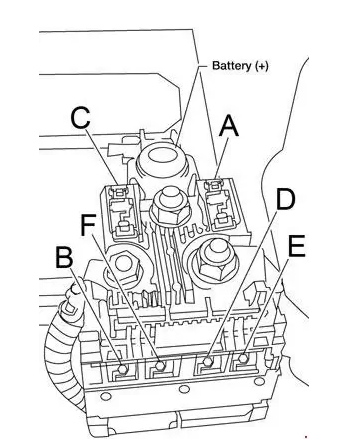

Диаграмма силового блока
Функции силовых предохранителей
- A — Генератор 140 А, предохранители: «D», «E», «F»
- B — Вспомогательное реле 60 А (’04- (предохранители: «4», «5», «6», «7»)), предохранители: «17», «18», «19», «20», «21», «22»
- C — 80 А ’04: Реле зажигания (предохранители: «38», «48», «49», «50», «51», «54», «55»), предохранители: «46», «47», «52», «53», 80 А ’13: предохранители: «52», «53»
- D — 80 А реле дальнего света фар (предохранители: «34», «35»), реле ближнего света фар (предохранители: «40», «41»), реле противотуманных фар (предохранитель: «56»), реле задних фонарей (предохранитель: «36», «37»), предохранители: «32», «39», «42», «43», «45»
- E — Реле высокой скорости вентилятора охлаждения 100 А, реле низкой скорости вентилятора охлаждения, реле обогрева зеркал, предохранители: «24», «25», «26», «27», «G», «H», «I»
- F — Предохранители 80 А: «J», «L», «M», «N», «29», «30»
Если у вас есть дополнения по предохранителям и реле Nissan Armada, поделитесь в комментариях.
