Электрический кроссовер Nissan Ariya начал продаваться в 2022 году и выпускается до сих пор. В этой статье мы подробно разберем расположение предохранителей и реле для Nissan Ariya, включая схемы блоков предохранителей, их фото и точные места установки. Особое внимание уделим предохранителю прикуривателя, чтобы облегчить замену предохранителей Nissan Ariya.
Конфигурация блоков предохранителей может варьироваться в зависимости от года производства и комплектации электрической системы вашего Nissan Ariya.
Расположение блока в пассажирском отсеке

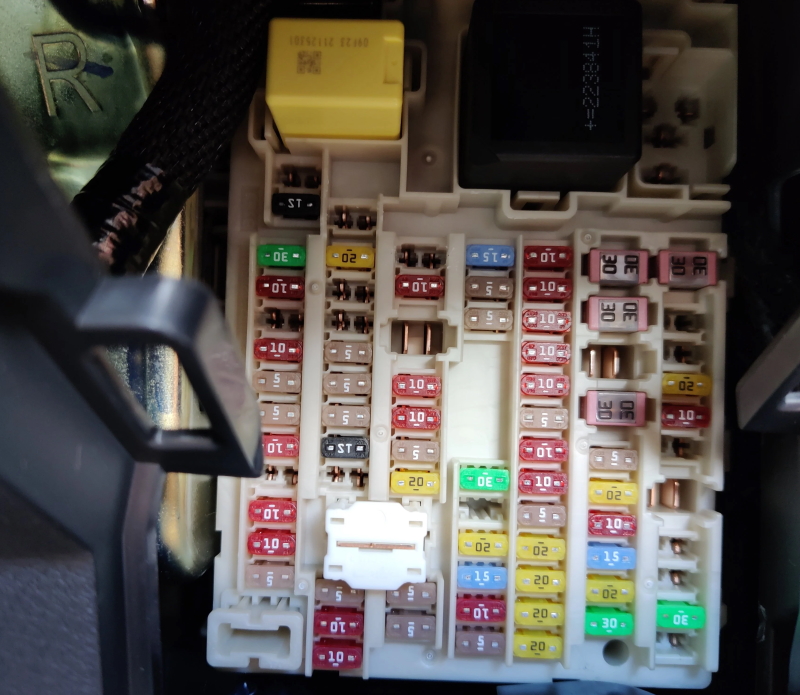

Блок предохранителей и реле в интерьере автомобиля Nissan Ariya скрыт за перчаточным ящиком на стороне переднего пассажира. Чтобы получить доступ к блоку предохранителям Nissan Ariya, откройте бардачок и снимите защитную панель справа.

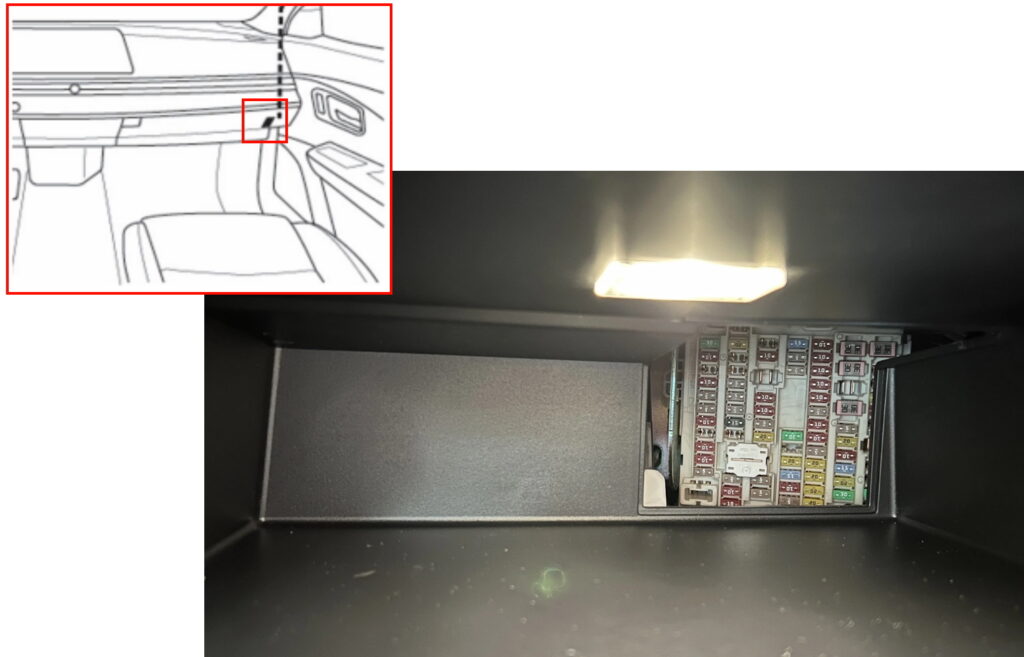

Иллюстрация доступа к блоку

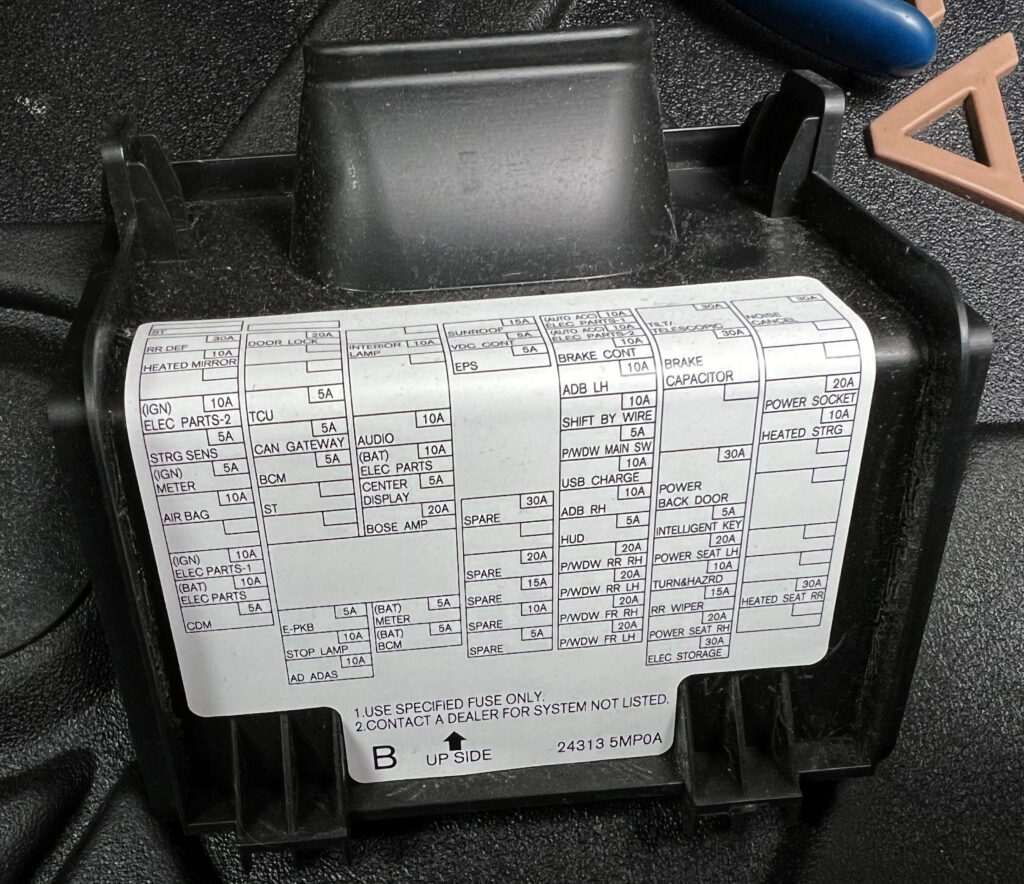

Проверяйте функции предохранителей и реле по схеме на внутренней стороне крышки блока для точной распиновки Nissan Ariya.

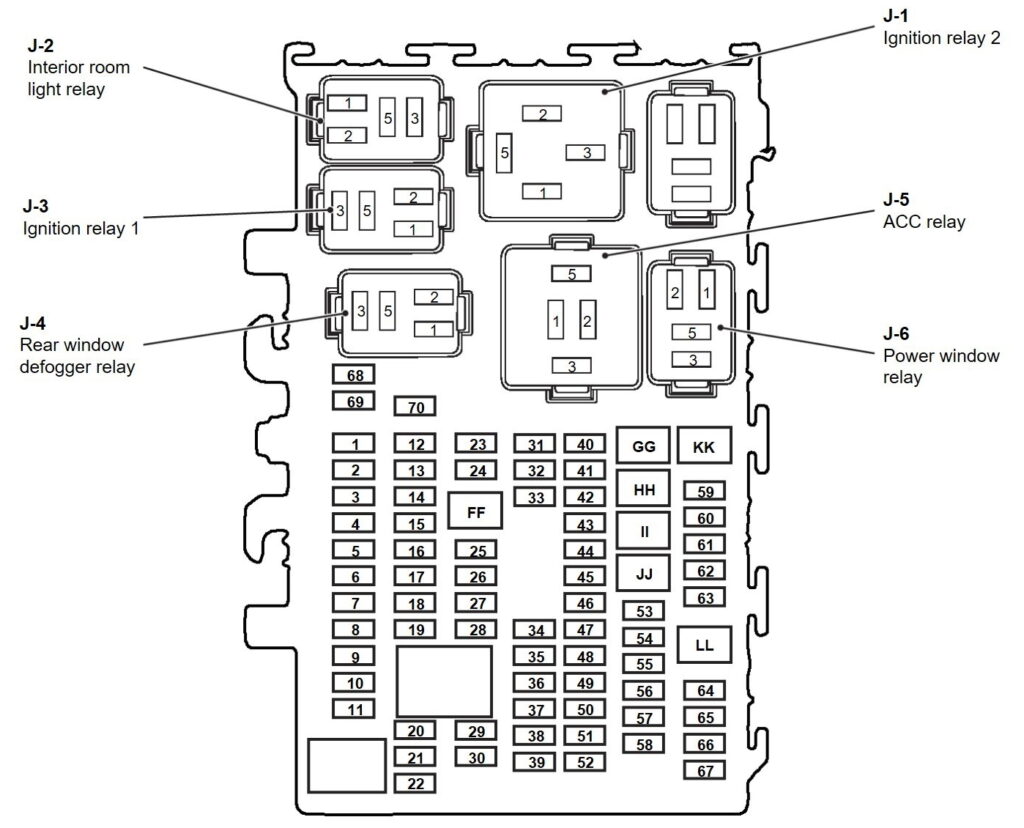

Распиновка блока
Расшифровка предохранителей
| 1 | Реле нагрева заднего стекла Nissan Ariya |
| 2 | Электрорегулировка наружных зеркал (левого и правого) |
| 3 | – |
| 4 | Беспроводная зарядка для смартфонов |
| 5 | Сенсор угла рулевого управления |
| 6 | Приборная панель и комбинация приборов |
| 7 | Контрольный модуль подушек безопасности и детектор пассажира |
| 8 | – |
| 9 | CAN-шлюз 8 каналов, авто затемнение зеркал, AVAS-модуль, селектор режимов езды, сенсор расстояния, фронтальная камера и боковой радар (левый, правый) |
| 10 | Интерфейс передачи данных OBD |
| 11 | Контроллер шасси |
| 12 | Центральный замок передних дверей |
| 13 | – |
| 14 | Центральный замок задних дверей |
| 15 | Модуль связи для зарядки и телекоммуникационный блок |
| 16 | CAN-шлюз 8 каналов для электроники Nissan Ariya |
| 17 | Блок управления кузовом (BCM) |
| 18 | Система пуска двигателя и реле стартера |
| 19 | — |
| 20 | Датчик ручника |
| 21 | BCM и акселератор стоп-сигналов |
| 22 | Системы интеллектуальной помощи водителю |
| 23 | – |
| 24 | Освещение багажника, салонные лампы, ambient-подсветка (левая, правая), вспомогательные разъемы (MDL, MDR, MFL, MFR), индивидуальное освещение, задний потолочный свет, общий салонный свет (без люка) и зеркала с подсветкой (левое, правое) |
| 25 | Аудио-видео контроллер |
| 26 | Громкая связь, сенсорный блок, память сидений без опций (водительское, пассажирское) |
| 27 | Основной мультимедийный экран |
| 28 | Усилитель BOSE для аудиосистемы |
| 29 | Электронная приборная панель |
| 30 | Блок управления кузовом (BCM) |
| 31 | Фары, датчик дождя, люк и шторка |
| 32 | ABS-актуатор, электрический блок и стоп-сигналы |
| 33 | Рулевое управление EPS и его контроллер |
| 34 | Резервный |
| 35 | Резервный |
| 36 | Резервный |
| 37 | Резервный |
| 38 | Резервный |
| 39 | Резервный |
| 40 | CAN-шлюз 8 каналов, ADAS 2, камеры 360°, шасси-модуль, сонар и спиральный кабель |
| 41 | Фары ближнего/дальнего света (левая, правая) |
| 42 | Электрогидравлический тормоз |
| 43 | Адаптивные фары (левая сторона) |
| 44 | Селектор передач |
| 45 | Пассажирское зеркало и главный стеклоподъемник |
| 46 | USB-порт для зарядки |
| 47 | Адаптивные фары (правая сторона) |
| 48 | Проектор HUD-дисплея |
| 49 | Правый задний стеклоподъемник |
| 50 | Левый задний стеклоподъемник |
| 51 | Пассажирский передний стеклоподъемник |
| 52 | Водительский передний стеклоподъемник |
| 53 | Иммобилайзер и бесключевой доступ |
| 54 | Левое переднее сиденье с подогревом |
| 55 | Аварийка и указатели поворотов |
| 56 | Задний дворник |
| 57 | Правое переднее сиденье |
| 58 | Батарейная система хранения энергии |
| 59 | — |
| 60 | — |
| 61 | Разъем прикуривателя и питания на центральной консоли |
| 62 | Реле подогрева руля |
| 63 | — |
| 64 | – |
| 65 | — |
| 66 | Подогрев задних сидений (левый, правый) |
| 67 | Подогрев передних сидений (левый, правый) |
| 68 | – |
| 69 | Система запуска и реле стартера |
| 70 | – |
| FF | – |
| GG | Электрорегулировка рулевой колонки |
| HH | Регенеративный тормозной конденсатор |
| II | – |
| J1 | Реле зажигания №2 |
| J2 | Реле салонного освещения |
| J3 | Основное реле зажигания |
| J4 | Реле заднего стеклоочистителя |
| J5 | Реле аксессуаров |
| J6 | Реле стеклоподъемников |
| JJ | Электропривод багажника |
| KK | Фильтр шумоподавления |
| LL | Вентилятор охлаждения |
Предохранитель прикуривателя в передней части (номер 61, 20А) отвечает за питание разъема на центральной консоли Nissan Ariya.
Блок в моторном отсеке

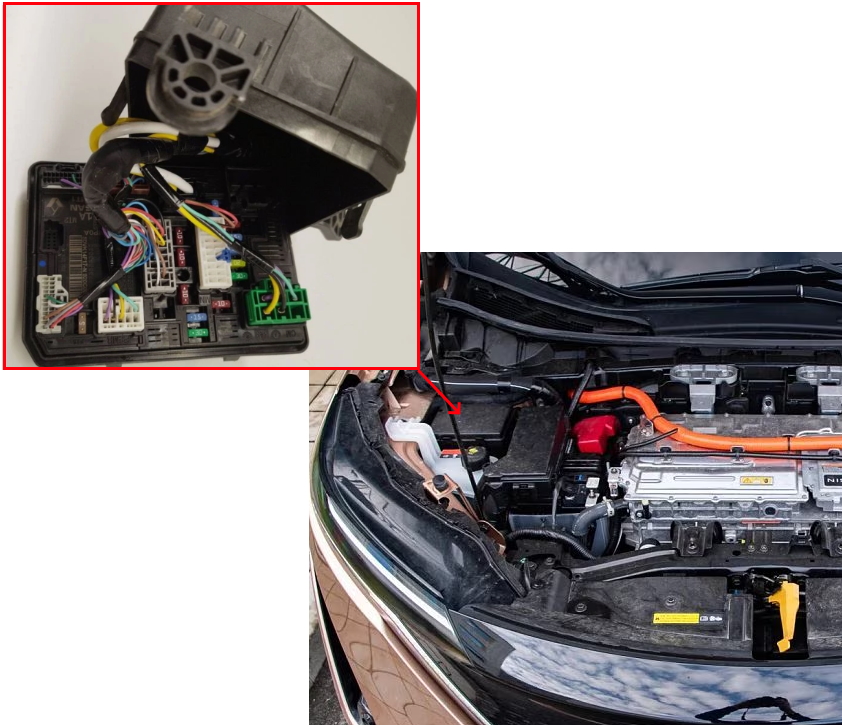

Дополнительный блок предохранителей Nissan Ariya под капотом размещен на правой стороне отсека.

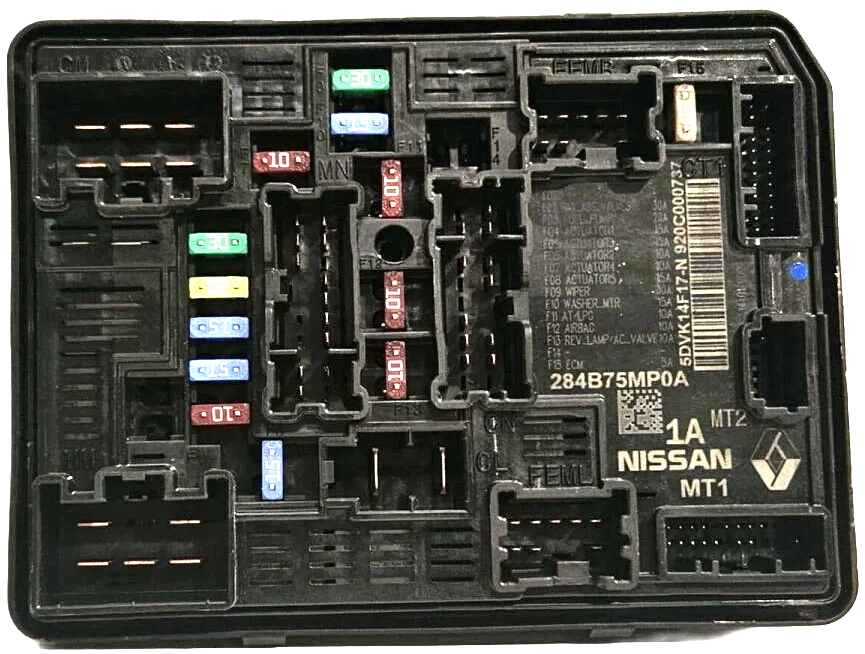

Фото и схема расположения
Расшифровка элементов
- F01 –
- F02 BAT ABS VALVES — Предохранитель клапанов ABS
- F03 FUEL PUMP — Электрический топливный насос
- F04 ACTUATOR1 — Актуатор 1 (дроссель, турбина и другие механизмы по комплектации)
- F05 ACTUATOR3 — Актуатор 3
- F06 ACTUATOR2 — Актуатор 2
- F07 ACTUATOR4 — Актуатор 4
- F08 ACTUATOR5 — Актуатор 5
- F09 WIPER — Система дворников Nissan Ariya
- F10 WASHER MTR — Мотор насоса омывателя
- F11 AT/PG — Контроллер автоматической трансмиссии
- F12 AIRBAG — Система подушек безопасности
- F13 REV. LAMP / AC VALVE — Задний ход и клапан кондиционера
- F14 —
- F15 ECM — Электронный блок управления двигателем
Высокотоковые предохранители также могут быть установлены непосредственно на положительном клемме аккумулятора для защиты основных цепей.
Если у вас есть дополнения по предохранителям и реле Nissan Ariya — делитесь в комментариях.
