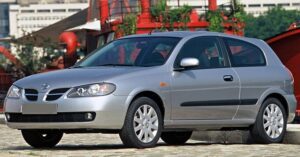

Второе поколение автомобиля Nissan Almera N16 производилось в период с 2000 по 2006 год, включая модели 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годов выпуска. Доступны варианты кузова хэтчбек и седан. Обновление дизайна в 2003 году в основном коснулось экстерьера машины. В этой статье мы подробно разберем схемы предохранителей и реле для Nissan Almera N16, их расположение в автомобиле, назначение каждого элемента, а также инструкции по замене и диагностике. Это поможет владельцам Nissan Almera N16 самостоятельно разобраться с электрикой.
Расположение блоков предохранителей и реле в Nissan Almera N16
В Nissan Almera N16 предусмотрено три ключевых блока предохранителей и реле: один установлен внутри салона, а два других — в моторном отсеке. Подробную схему расположения блоков предохранителей Nissan Almera N16 вы можете увидеть ниже для удобной навигации.

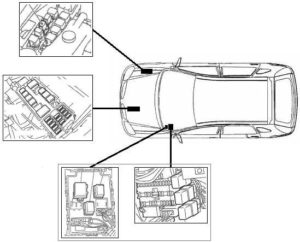

Схема расположения
Блок предохранителей в салоне Nissan Almera N16
Этот блок размещен в торпедо слева от водителя, за бардачком. Доступ к блоку предохранителей в салоне Nissan Almera N16 прост и не требует специальных инструментов.

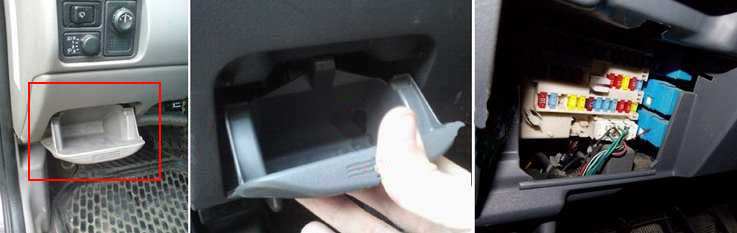

Фото доступа

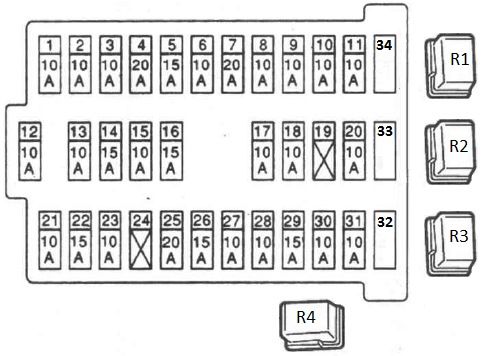

Схема блока в салоне
Описание предохранителей в салоне Nissan Almera N16
Список предохранителей с номерами и назначением:
- 10А Зеркала
- 10А Лампы стоп-сигналов
- 15А Электророзетка
- 7,5А Под дополнительную электрику
- 15А Аварийная сигнализация и поворотники
- 10А Под дополнительную электрику
- 20А Обогрев заднего стекла
- 10А Кислородный датчик
- 10А Дополнительный электропакет
- 10А Электропакет
- 10А Контроллер АКПП
- 10А ЭБУ (управление поворотниками, подсветка приборной панели, освещение панели климат-контроля)
- 10А Лампа салона
- 15А Электромотор вентилятора салона (обогреватель/кондиционер)
- 10А Кондиционер
- 15А Электромотор вентилятора салона (обогреватель/кондиционер)
- 10А Система впрыска топлива
- 10А Подушки безопасности
- 20А Дополнительный электропакет
- 10А Контроллер двигателя
- 10А Сигнал запуска
- 15А Прикуриватель
- Не используется
- 20А Дополнительный электропакет
- 20А Очиститель ветрового стекла
- 7,5А Под дополнительную электрику
- 15А Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
- 15А Омыватель заднего стекла
- 15А Бензонасос
- 10А Спидометр, тахометр, указатели температуры и уровня топлива
- 10А ABS
- 10А Резерв
- 15А Резерв
- 20А Резерв
Предохранитель прикуривателя — номер 22 на 15А в блоке салона Nissan Almera N16.

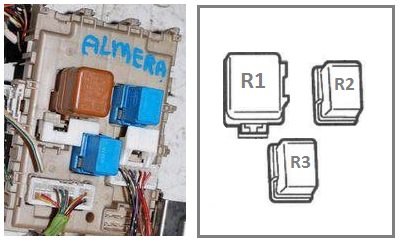

Реле на лицевой стороне
- R1 Реле фар головного света
- R2 Реле управления дроссельной заслонкой
- R3 Реле стеклоподъемников
- R4 Реле задних противотуманных фар
Реле на тыльной стороне
- R1 Реле зажигания
- R2 Реле двигателя нагнетателя
- R3 Реле дополнительного оборудования (электро-аксессуаров)
Блоки предохранителей и реле в моторном отсеке Nissan Almera N16
Основной блок предохранителей под капотом

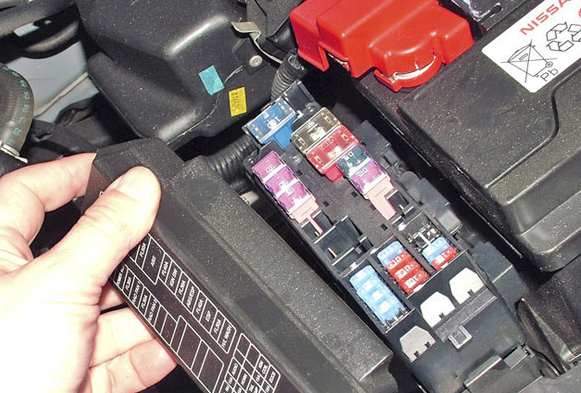

Расположен непосредственно рядом с аккумуляторной батареей. На крышке блока предохранителей Nissan Almera N16 под капотом указана актуальная схема с расшифровкой для удобства.

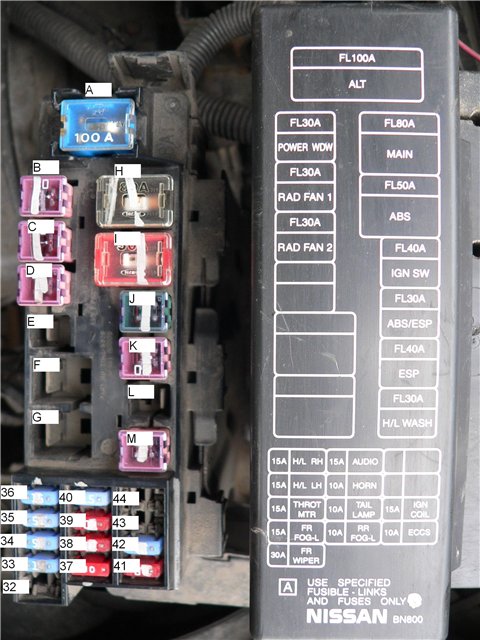

Схема блока под капотом
Расшифровка предохранителей в моторном отсеке
- А 100А Генератор (зарядка аккумулятора)
- В 40А Электростеклоподъемники
- С 40А Регулятор охлаждающих вентиляторов
- D 40А Регулятор охлаждающих вентиляторов
- E 30А Для дизельных двигателей
- F 60А Для дизельных двигателей
- G 80А Для дизельных двигателей
- H 80А Главный источник питания, цепь заземления
- I 50А ABS
- J 30А К выключателю зажигания от аккумулятора
- К 30А ABS/ESP
- L 30А ESP
- М 30А Омыватель фар
- 32 20А Омыватель заднего стекла
- 33 15А Противотуманные фары
- 34 15А Электропривод и реле электропривода дроссельной заслонки
- 35 15А Фары, система включения ближнего света в дневное время
- 36 15А Фары, система включения ближнего света в дневное время
- 37 10А Задний противотуманный фонарь
- 38 10А Габариты, освещение номерного знака
- 39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор)
- 40 15А Аудиосистема, навигация, ЖК-дисплей
- 41 10А Система управления двигателем
- 42 10А Катушка зажигания
- 43 10А ЕГР
- 44 20А ЭБУ двигателя
Отдельный блок реле под капотом
Этот блок реле в Nissan Almera N16 установлен у правого крыла, сбоку от бачка с омывающей жидкостью.

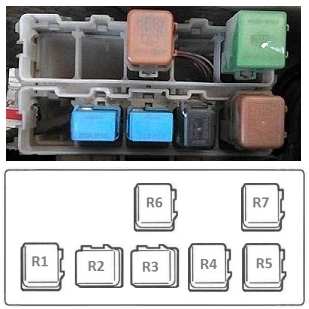

Фото-схема блока реле
Расшифровка реле в моторном отсеке
- R1 3-е реле вентилятора радиатора (25221E)
- R2 Передние туманки ПТФ (25224QA)
- R3 Реле кондиционера Е6 (25224D)
- R4 Реле звукового сигнала (25620)
- R5 Реле вентилятора радиатора (25224J)
- R6 Фары, свет (25224А)
- R7 Стартер (25224G)
