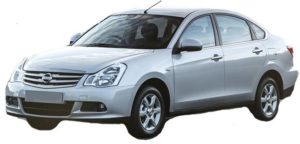

Nissan Almera G15 производилась в период с 2013 по 2021 год в России на мощностях завода АВТОВАЗ. Эта популярная модель создана альянсом Renault-Nissan и построена на проверенной платформе Renault Logan. В нашей статье мы подробно разберем расположение и устройство блоков предохранителей и реле Nissan Almera G15, включая детальные схемы, расшифровку всех компонентов и ключевых элементов. Особо остановимся на предохранителе прикуривателя Nissan Almera G15, объясним его функцию и покажем, как самостоятельно провести замену предохранителя прикуривателя.
В конструкции Nissan Almera G15 предусмотрено два ключевых блока предохранителей и реле: один размещен внутри салона, второй — в подкапотном пространстве. Общее количество элементов в блоках может варьироваться в зависимости от конкретной комплектации автомобиля и года выпуска.
Блок предохранителей в моторном отсеке
Этот блок расположен в моторном компарте слева, непосредственно за аккумуляторной батареей Nissan Almera G15.

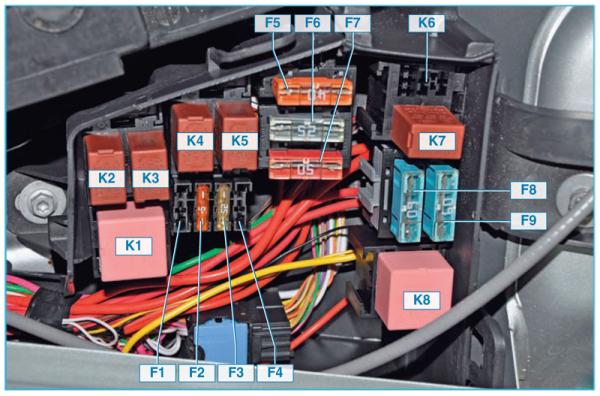

Фото — схема блока предохранителей под капотом Nissan Almera G15
Расшифровка схемы блока предохранителей под капотом
Предохранители и их назначение
| F1 | Не используется |
| F2 | 5А Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле системы управления двигателем |
| F3 | 25А Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем |
| F4 | 30А Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F5 | 40А Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F6 | 25А цепи блока управления ABS |
| F5 | 50А цепи блока управления ABS |
| F8 | 60A Цепи: электропитания всех потребителей, запитываемых от выключателя зажигания; левого под-рулевого переключателя |
| F9 | 60A Цепь электропитания блока предохранителей в салоне |
Реле в блоке под капотом Nissan Almera G15
- К1 — Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)
- К2 — Реле кондиционера
- К3 — Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Реле прикуривателя
- К7 — Реле противотуманных фар
- К8 — Реле вентилятора отопителя
Блок предохранителей в салоне Nissan Almera G15

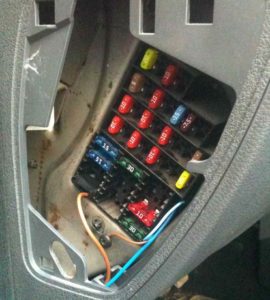

Салонный блок предохранителей расположен на торце приборной панели, скрыт за специальной защитной крышкой для удобного доступа.

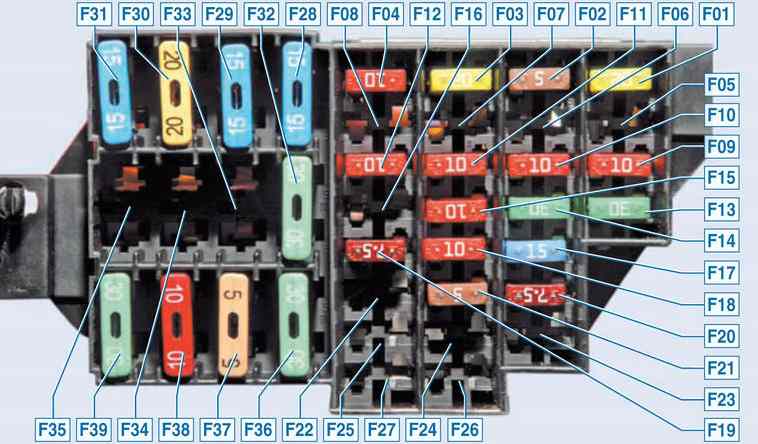

Схема салонного блока предохранителей
Расшифровка предохранителей салонного блока
| F01 | 20А Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла; коммутационного блока |
| F02 | 5А Цепи: электропитания комбинации приборов; обмотки реле топливного насоса и катушек зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 | 10А Лампы сигналов торможения |
| F04 | 10А Цепи: указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзеа; коммутационного блока |
| F06 | 5А Блок управления автоматической коробкой передач |
| F07 | 10А Лампы света заднего хода |
| F09 | 10А Цепи: лампы ближнего света левой блок-фары; сигнализатора включения ближнего света фар в комбинации приборов |
| F10 | 10А Лампы ближнего света правой блок-фары |
| F11 | 10А Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 | 10А Лампы дальнего света правой блок-фары |
| F13 | 30А Цепи электро стеклоподъемников передних дверей |
| F14 | 30А Цепи электро стеклоподъемников задних дверей |
| F15 | 10А Блок управления ABS |
| F16 | 15А Обогрев сидений водителя и переднего пассажира |
| F17 | 15А Звуковой сигнала |
| F18 | 10А Цепи: лампы габаритного света левой блок-фары; ламп габаритного света левого заднего фонаря; ламп освещения номерного знака |
| F19 | 10А Цепи: лампы габаритного света правой блок-фары; ламп габаритного света правого заднего фонаря; лампы освещения вещевого ящика; подсветки комбинации приборов и органов управления; зуммера коммутационного блока |
| F20 | 7,5А Лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 | 10А Обогрева наружных зеркал |
| F23 | 20А Электро оборудование прицепа |
| F26 | 5А Блок управления подушками безопасности |
| F27 | 20А Омыватель ветрового стекла |
| F28 | 15А Обогрев заднего стекла и наружных зеркал заднего вида |
| F32 | 30А Цепи: ламп плафона освещения салона; лампы освещения багажника; постоянного питания головного устройства звуковоспроизведения; комбинации приборов |
| F33 | 15А Цепи: аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем; коммутационного блока |
| F34 | 20А Цепи: центрального замка; коммутационного блока |
| F35 | 15А Противотуманные фары |
| F36 | 30А Силовая цепь реле вентилятора отопителя |
| F37 | 5А Электроприводов наружных зеркал |
| F38 | 15А Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания |
| F39 | 10А Реле вентилятора отопителя |
За работу прикуривателя в Nissan Almera G15 отвечает предохранитель F38 номиналом 10А. Подробный пример замены предохранителя прикуривателя смотрите в нашем видео-руководстве.
