Автомобили Москвич — это популярное семейство легковых машин, выпускавшихся на заводе АЗЛК (Автомобильный завод имени Ленинского комсомола) в Москве на протяжении нескольких поколений с различными вариантами исполнения. В этой статье вы получите подробное описание предохранителей и реле для Москвич 412 и 2141, включая схемы блоков предохранителей, их расположение и функции. Мы также выделим предохранитель, отвечающий за работу прикуривателя в этих моделях Москвич.
Москвич 412
Это руководство по предохранителям и реле актуально для всех авто третьего поколения Москвич, включая модели 408, 412, 2140 и аналогичные варианты с блоком предохранителей Москвич 412.
Блок в салоне

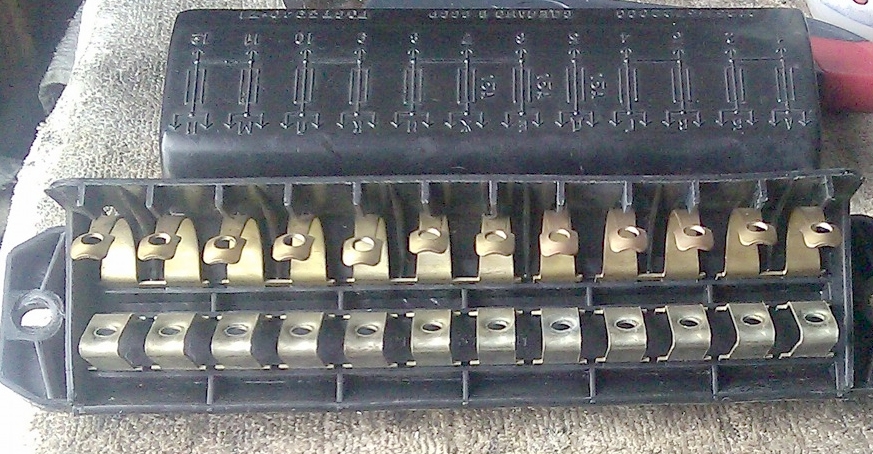

Главный блок предохранителей расположен внутри салона, у левой ноги водителя, и прикрыт пластиковой крышкой для защиты. Номера предохранителей указаны слева направо, а схема размещена прямо на внутренней стороне крышки блока предохранителей Москвич.
Фото-пример
Обозначение
| 1 | 8А Дальний свет – левая фара. |
| 2 | 8А Дальний свет – правая фара. |
| 3 | 8А Ближний свет – левая фара. |
| 4 | 8А Ближний свет – правая фара. |
| 5 | 16А Стоп-сигналы. |
| 6 | 16А Освещение салона – правая сторона. Освещение моторного отсека. Реле звукового сигнала и сам сигнал. |
| 7 | 16А Реле указателей поворотов. |
| 8 | 8А Освещение салона – левая сторона. Прикуриватель. Розетка 12В. |
| 9 | 8А Вентилятор отопителя. Фонари заднего хода. |
| 10 | 8А Стеклоочиститель и омыватель. Лампы указателей поворотов. Комбинация приборов. |
| 11 | 8А Габаритные огни – левая сторона. Подсветка приборов. Реле ближнего и дальнего света фар. Освещение номерного знака – левая сторона. |
| 12 | 8А Габаритные огни – правая сторона. Освещение багажника. Освещение номерного знака – правая сторона. |
За прикуриватель в блоке предохранителей Москвич 412 отвечает элемент под номером 8.
Блоки под капотом

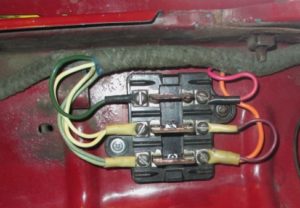

В моторном отсеке могут устанавливаться два дополнительных блока предохранителей на брызговиках. Один на правой стороне, другой на левой, каждый с тремя предохранителями. Такая конфигурация типична для более поздних версий, например, Москвич 2140, и помогает в ремонте электрики авто.
На обратной поверхности крышки блока часто размещена соответствующая схема предохранителей под капотом Москвич.
Назначение
Левый блок
- 10А Мотор отопителя. Фонарь заднего хода. Лампа разряда батареи и реле её включения (для SL).
- 10А Реле поворотов, лампы указателей поворотов, контрольная лампа указателя поворотов. Лампа ручного тормоза/ сигнального устройства неисправности тормозной системы. Контрольно-измерительные приборы. Питание ЭПХХ. Лампа аварийного давления масла (для SL). Реле обогрева заднего стекла.
- 10А Сигнал, реле сигнала. Подкапотная лампа. Лампы фар (для SL). Электронные часы (для SL).
Правый блок
- 20А Прикуриватель. Обогрев заднего стекла и его контрольная лампа.
- 10А Электродвигатель омывателя фар и ветрового стекла. Электродвигатель стеклоочистителя. Реле сигнала (для SL).
- 10А Реле включения ближнего/ дальнего света фар. Плафоны салонного света. Лампы стоп-сигнала. Лампы габаритов. Контрольные лампы фар и габаритов. Лампы подсветки шкал приборов, освещения багажника и номерного знака.
Предохранитель прикуривателя в правом блоке — номер 1 на 20А.
Некоторые реле также монтируются на брызговике. Для детального изучения рекомендуем ознакомиться с полной электросхемой Москвич 412.
Электросхема 412
Детальная электрическая схема Москвич 412 с описанием доступна по специальной ссылке, где вы найдете все соединения и элементы электрики.
Москвич 2141
Данное руководство по блокам предохранителей и реле подходит для моделей четвертого поколения Москвич, таких как 2141, 2142, 2335 и подобные варианты.
Главный блок

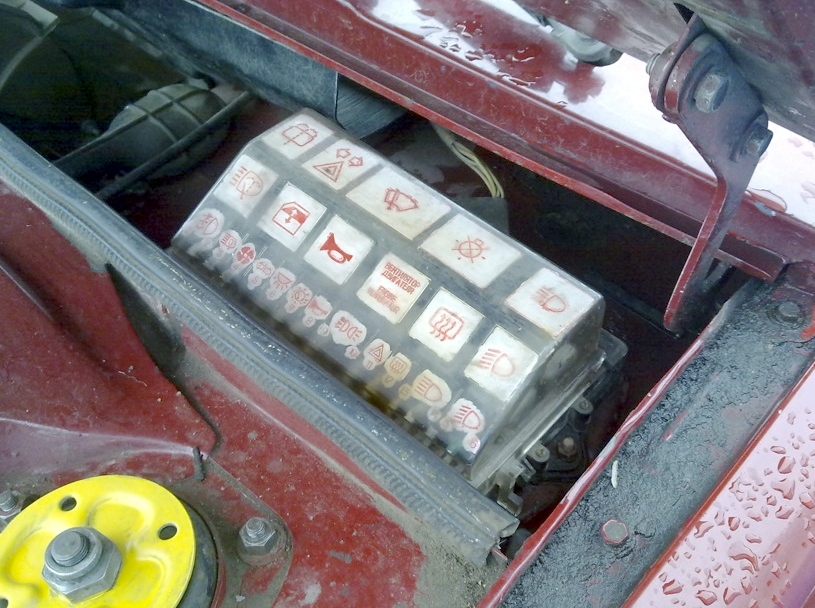

Основной блок предохранителей Москвич 2141 установлен под капотом, в задней части моторного отсека для удобного доступа.
Фото — пример
Схема
Обозначение предохранителей
| 1 | 8А Резервный |
| 2 | 8А Резервный |
| 3 | 8А Резервный |
| 4 | 16А Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Обмотка реле включения электродвигателя вентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла |
| 5 | 8А Электродвигатель и реле очистителя ветрового стекла Лампы указателей поворотов Лампы фонарей заднего хода Лампы освещения вещевого ящика Контрольно-измерительные приборы Контрольные лампы (включения указателей поворотов, аварийного состояния тормозной системы, резервного остатка топлива, аварийного давления масла) |
| 6 | 8А Противотуманные фары Плафоны освещения салона Лампы стоп-сигнала |
| 7 | 8А Подкапотная лампа Контрольная лампа включения габаритного света Лампы подсветки приборов Лампа подсветки рычагов отопителя, прикуривателя Обмотка реле противотуманных фар |
| 8 | 16А Звуковой сигнал Обмотка реле звукового сигнала Электродвигатель вентилятора системы охлаждения |
| 9 | 8А Лампы габаритного света в левой фаре, левом заднем фонаре Плафон освещения багажника |
| 10 | 8А Лампы габаритного света в правой фаре, в правом заднем фонаре Освещение номерного знака |
| 11 | 8А Система аварийной сигнализации |
| 12 | 16А Нагревательный элемент заднего стекла Прикуриватель |
| 13 | 8А Дальний свет правой фары |
| 14 | 8А Дальний свет левой фары Контрольная лампа включения дальнего света фар |
| 15 | 8А Ближний свет левой фары Лампы противотуманных фонарей Контрольная лампа включения противотуманных фонарей |
| 16 | 8А Ближний свет правой фары |
Предохранитель прикуривателя в Москвич 2141 — это номер 12 с номиналом 16А.
Назначение реле
| К1 | Реле времени омывателя заднего стекла | |
| К2 | Реле — прерыватель указателей поворота и аварийной сигнализации | |
| К3 | Реле — прерыватель стеклоочистителя | |
| К4 | Контактные перемычки на месте реле контроля исправности ламп | |
| К5 | Реле включения дальнего света фар | |
| К6 | Реле очистителя фар | |
| К7 | Реле противотуманных фар | |
| К8 | Реле включения звуковых сигналов | |
| К9 | Реле включения электро вентилятора охлаждения | |
| К10 | Реле включения обогрева заднего стекла | |
| К11 | Реле включения ближнего света фар | |
Если у вас есть вопросы по предохранителям Москвич или идеи для дополнения статьи, оставляйте комментарии ниже.
