Современный Москвич 3 разработан на базе платформы JAC JS4 и выпускается с 2022 по 2026 год, включая текущий период. В этой статье мы подробно разберём систему предохранителей и реле для Москвич 3: монтажные блоки, их схемы, точные места установки, иллюстрации и фото. Особо отметим предохранитель, отвечающий за работу прикуривателя в Москвич 3.
Функции предохранителей и реле в Москвич 3 могут варьироваться в зависимости от года выпуска и комплектации электрической системы вашего автомобиля.
Блок предохранителей в салоне

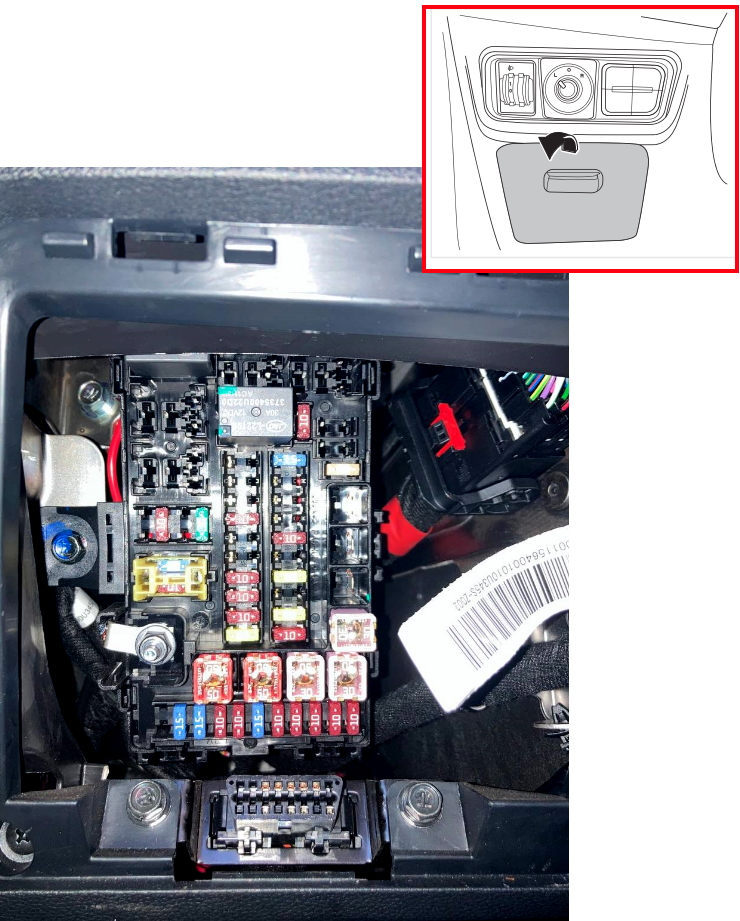

В интерьере Москвич 3 основной блок с предохранителями и реле установлен под торпедо, за съёмной защитной панелью.

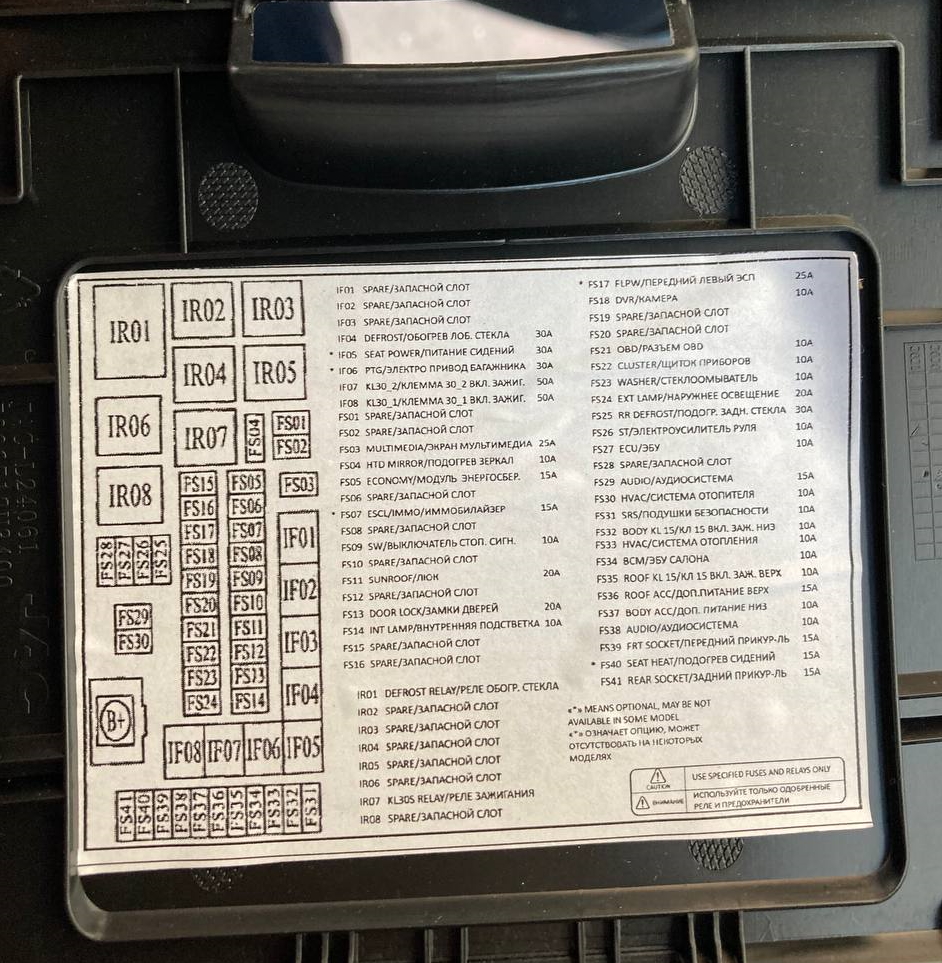

На внутренней стороне крышки блока обычно нанесена схема расположения элементов предохранителей Москвич 3.

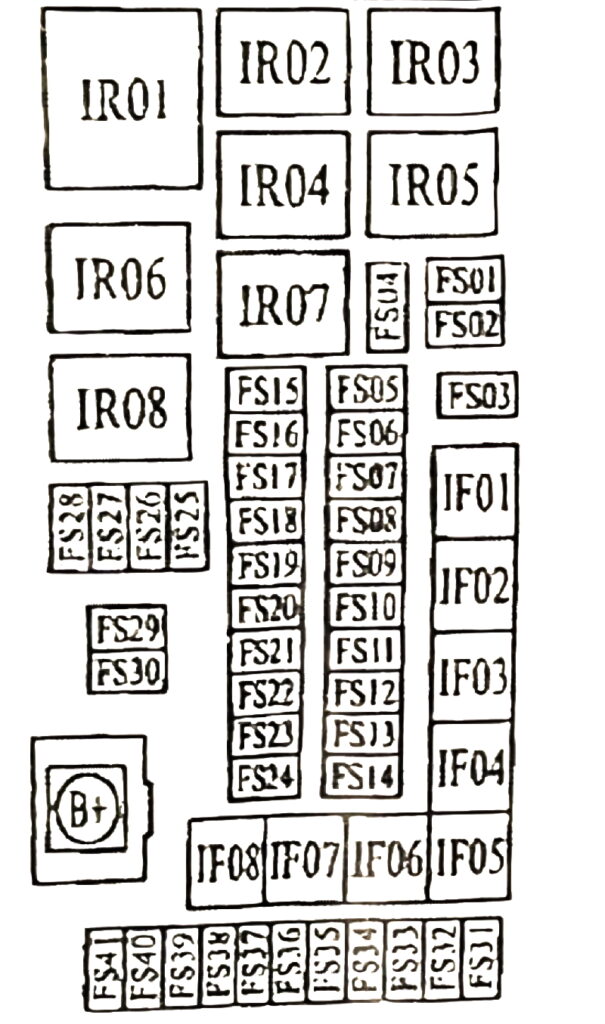

Схема блока предохранителей в салоне Москвич 3
Расшифровка предохранителей блока в салоне
| IF01 | Запасной слот |
| IF02 | Запасной слот |
| IF03 | Запасной слот |
| IF04 | 30А Обогрев лобового стекла |
| IF05 | 30А Питание сидений |
| IF06 | 30А Электро привод багажника |
| IF07 | 50А Клемма 30_2 вкл. Зажигания |
| IF08 | 50А Клемма 30_1 вкл. Зажигания |
| FS01 | Запасной слот |
| FS02 | Запасной слот |
| FS03 | 25А Экран мультимедиа |
| FS04 | 10А Подогрев зеркал |
| FS05 | 15А Модуль энергосбер. |
| FS06 | Запасной слот |
| FS07 | 15А Иммобилайзер |
| FS08 | Запасной слот |
| FS09 | 10А Выключатель стоп сигналов |
| FS10 | Запасной слот |
| FS11 | 20А Люк |
| FS12 | Запасной слот |
| FS13 | 20А Замки дверей |
| FS14 | 10А Внутренняя подсветка |
| FS15 | Запасной слот |
| FS16 | Запасной слот |
| FS17 | 25А Передний левый ЭСП |
| FS18 | 10А Камера |
| FS19 | Запасной слот |
| FS20 | Запасной слот |
| FS21 | 10А Разъем OBD |
| FS22 | 10А Щиток приборов |
| FS23 | 10А Стеклоомыватель |
| FS24 | 20А Наружное освещение |
| FS25 | 30А Подогрев заднего стекла |
| FS26 | 10А Электроусилитель руля |
| FS27 | 10А ЭБУ |
| FS28 | Запасной слот |
| FS29 | 15А Аудиосистема |
| FS30 | 10А Система отопителя |
| FS31 | 10А Подушки безопасности |
| FS32 | 10А Кл 15 вкл. заж. низ |
| FS33 | 10А Система отопления |
| FS34 | 10А ЭБУ салона |
| FS35 | 10А Кл 15 вкл. заж. Верх |
| FS36 | 15А Дополнительное питание верх |
| FS37 | 10А Дополнительное питание низ |
| FS38 | 10А Аудиосистема |
| FS39 | 15А Передний прикуриватель |
| FS40 | 15А Подогрев сидений |
| FS41 | 15А Задний прикуриватель |
Предохранители FS39 и FS41 на 15А обеспечивают питание прикуривателя в Москвич 3, включая передний и задний разъёмы.
Расшифровка реле в салонном блоке Москвич 3
| IR01 | Реле обогрева стекла | |
| IR02 | Запасной слот | |
| IR03 | Запасной слот | |
| IR04 | Запасной слот | |
| IR05 | Запасной слот | |
| IR06 | Запасной слот | |
| IR07 | Реле зажигания | |
| IR08 | Запасной слот | |
Блок предохранителей под капотом

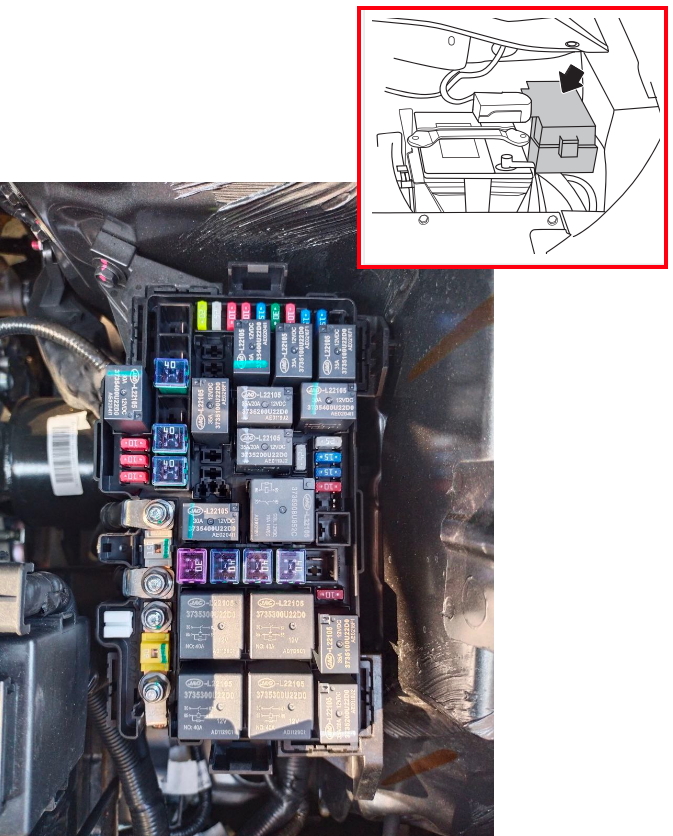

В двигательном отсеке Москвич 3 дополнительный блок с предохранителями и реле находится слева от аккумулятора. Для доступа снимите верхнюю защитную крышку блока.

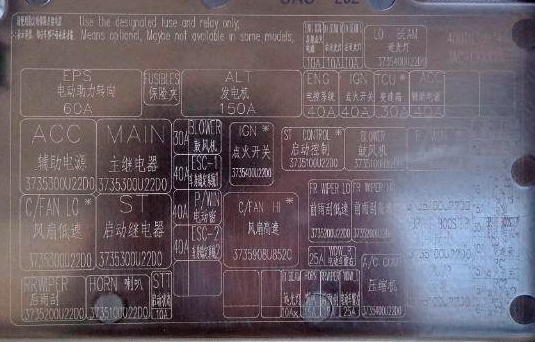

Всегда проверяйте назначения элементов по схеме на внутренней стороне крышки блока предохранителей под капотом Москвич 3.
Обозначения реле блока под капотом
- HORN — Сигнал
- ST — Стартер
- FAN — Вентилятор (LO — низкая скорость / Hi — высокая)
- С/FAN — Вентилятор кондиционера
- WIPER — Очиститель стекал (RR — задний / FR — передний)
- FUEL PUMP — Топливный насос
- MAIN — Главный
Подробное видео по доступу к блоку предохранителей под капотом Москвич 3 доступно на нашем канале.
Если у вас есть идеи, как улучшить эту схему предохранителей и реле Москвич 3, делитесь в комментариях.
