Предохранители и реле Mitsubishi Pajero Sport 2-го поколения производились в период с 2008 по 2016 год, включая модели 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. В различных странах этот внедорожник также известен как Montero Sport 2 или Challenger (KG / KH / PB). В этой статье мы подробно разберем расположение блоков предохранителей и реле для Mitsubishi Pajero Sport второго поколения, предоставим схемы и опишем назначение каждого элемента. Особое внимание уделим предохранителю прикуривателя и розеток.
В зависимости от года выпуска, региона поставки и уровня оснащения возможно отличие в представленном материале и Вашем Mitsubishi Pajero Sport 2. Сверяйте назначение со своей технической документацией.
Блок предохранителей в салоне Mitsubishi Pajero Sport 2
Этот блок расположен в нижней части приборной панели на стороне водителя, за защитной крышкой. Он отвечает за электрику салона, включая освещение, прикуриватель и другие системы.

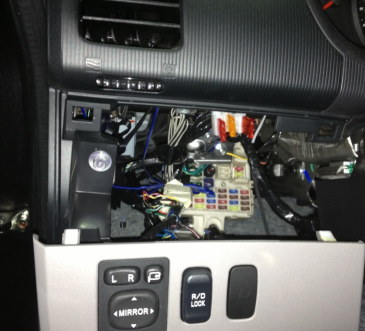

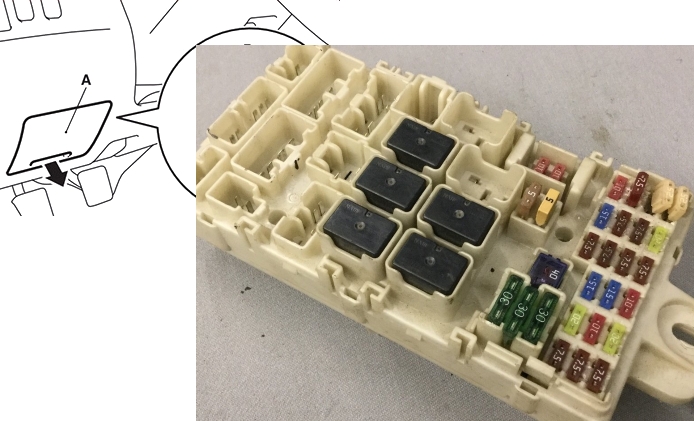

Расположение блока предохранителей в салоне

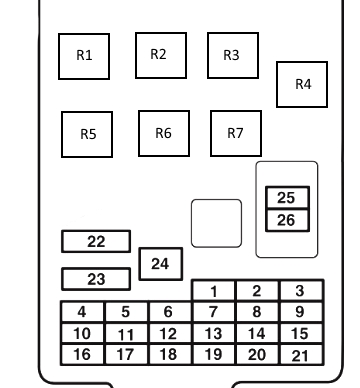

Схема предохранителей блока в салоне Pajero Sport 2
Описание и назначение предохранителей в салоне Mitsubishi Pajero Sport 2
| 1 | 7,5А Габаритные огни (слева) |
| 2 | 15А Прикуриватель |
| 3 | 10А Катушка зажигания |
| 4 | 7,5А Стартер |
| 5 | 20А Люк на крыше |
| 6 | 15А Розетка |
| 7 | 7,5А Габаритные огни (правые) |
| 8 | 7,5А Наружные зеркала |
| 9 | 7,5А Блок управления двигателем |
| 10 | 7,5А Блок управления |
| 11 | 10А Задний противотуманный фонарь |
| 12 | 15А Центральный замок |
| 13 | 10А Внутренний свет |
| 14 | 15А Стеклоочиститель заднего стекла |
| 15 | 7,5А Приборная панель |
| 16 | 7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла |
| 17 | 20А Подогрев сиденья |
| 18 | 10А питание аксессуаров |
| 19 | 7,5А Наружные зеркала с подогревом |
| 20 | 20А Дворники |
| 21 | 7,5А Фонари заднего хода |
| 22 | 30А Обогрев заднего стекла |
| 23 | 30А Подогреватель |
| 24 | 40А Сиденья с электроприводом |
| 25 | 10А Аудио система |
| 26 | 15А Электронный блок управления |
За работу прикуривателя и розеток питания в Mitsubishi Pajero Sport 2 отвечают предохранители под номерами 2 и 6, а также реле под номером 2.
Обозначение реле в блоке салона Pajero Sport 2
- R1 — Реле обогрева сидений
- R2 — Реле питания розеток дополнительного оборудования
- R3 — Реле задних противотуманных фар
- R4 — Резерв
- R5 — Реле вентилятора
- R6 — Реле обогрева заднего стекла
- R7 — Резерв

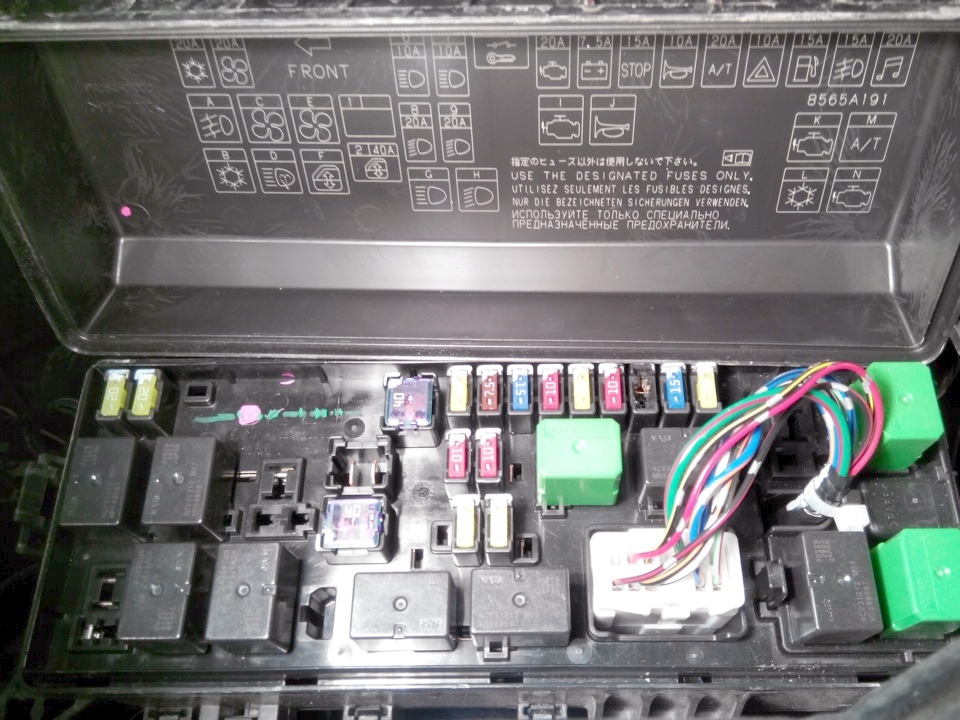

Блок предохранителей и реле под капотом Mitsubishi Pajero Sport 2
Этот основной блок размещен в левой части моторного отсека, поблизости от аккумуляторной батареи. Он управляет двигателем, освещением и другими внешними системами автомобиля.

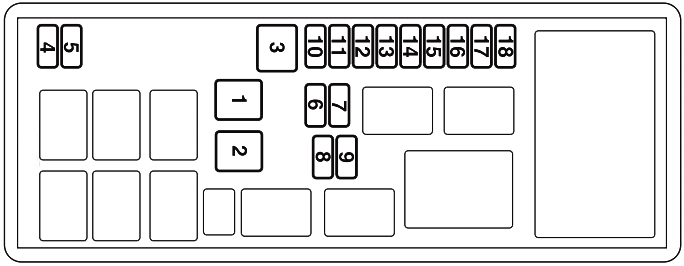

Схема предохранителей блока под капотом Pajero Sport 2
Назначение предохранителей под капотом Mitsubishi Pajero Sport 2
| 1 | Резерв |
| 2 | 40А Электрические стеклоподъемники |
| 3 | 40А Замок зажигания |
| 4 | 20А Компрессор кондиционера |
| 5 | 20А Двигатель вентилятора конденсатора |
| 6 | 10А Фара дальнего света (левая) |
| 7 | 10А Фара дальнего света (правая) |
| 8 | 10/20А Фара ближнего света (левая) |
| 9 | 10/20А Фара ближнего света (правая) |
| 10 | 20А ЭБУ двигателя |
| 11 | 7,5А Генератор |
| 12 | 15А Стоп-сигналы |
| 13 | 10А Сигнал |
| 14 | 20А Автоматическая коробка передач |
| 15 | 10А Аварийная световая сигнализация |
| 16 | 15А Топливный насос |
| 17 | 15А Противотуманные огни |
| 18 | 20А Аудио |

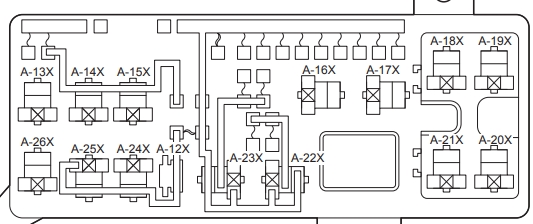

Схема реле блока под капотом Pajero Sport 2
Расшифровка реле под капотом
| A-12X | Комбинация переднего жгута проводов и блока реле |
| A-13X | Реле передних противотуманных фар |
| A-14X | Реле вентилятора конденсатора кондиционера |
| A-15X | Резерв |
| A-16X | Реле стартера |
| A-17X | Реле звукового сигнала |
| A-18X | Реле отопителя |
| A-19X | Реле управления АКП |
| A-20X | Реле управления двигателем |
| A-21X | Реле компрессора кондиционера |
| A-22X | Реле фар (LO) |
| A-23X | Реле фар (HI) |
| A-24X | Реле стекло подъемника |
| A-25X | Резерв |
| A-26X | Реле заднего вентилятора |
В дизельных моделях Mitsubishi Pajero Sport 2 дополнительно крепится блок с реле дополнительного отопителя / нагревателя.
