Предохранители и реле Mitsubishi Pajero Sport 1

Mitsubishi Pajero Sport первого поколения создана на платформе Mitsubishi L200 и производилась в период с 1996 по 2008 год, включая 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 годы. За эти годы внедорожник подвергался рестайлингу и мелким модификациям. В этой статье мы подробно разберем расположение предохранителей и реле в Mitsubishi Pajero Sport 1, предоставим схемы блоков предохранителей, иллюстрации с примерами установки и точные места их размещения. Особое внимание уделим предохранителю прикуривателя в Pajero Sport первого поколения, включая фото и схемы для ремонта и диагностики.

Конфигурация блоков предохранителей и реле может варьироваться в зависимости от года выпуска автомобиля, комплектации и рынка сбыта. Всегда проверяйте назначение элементов по схемам на крышках блоков для точной идентификации.

Расположение блоков в салоне

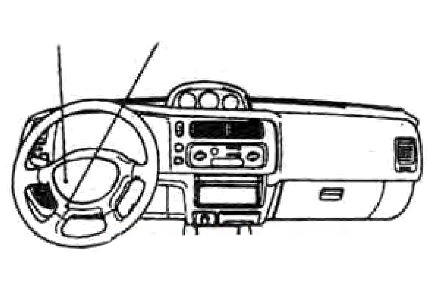

В области под приборной панелью со стороны водителя размещены два ключевых блока: основной блок предохранителей Mitsubishi Pajero Sport и блок реле, обеспечивающие работу электрики внедорожника.

Блок предохранителей в салоне

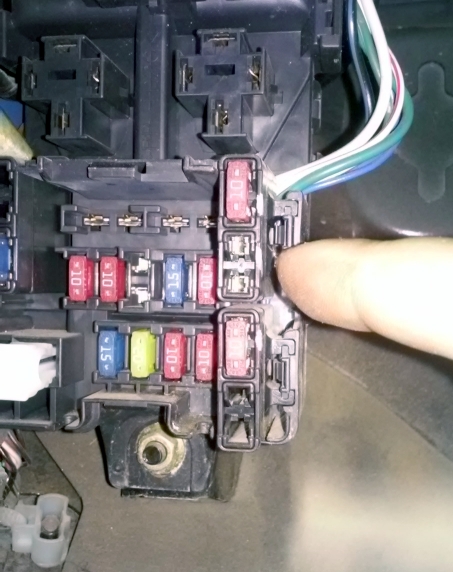

Фото — пример установки блока предохранителей Pajero Sport 1

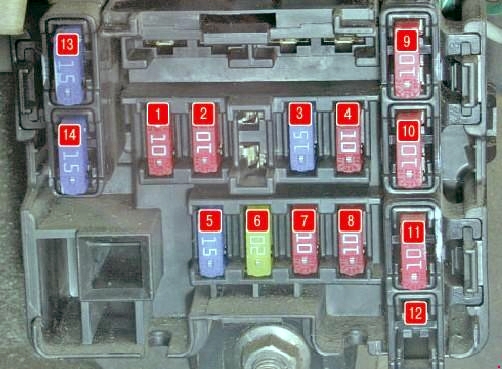

Схема блока предохранителей салон Pajero Sport 1

Расшифровка предохранителей

1	10А Указатели поворота
2	10А Аудиосистема
3	15А Централизованная блокировка замков дверей
4	10А Реле электро вентилятора климатического блока
5	15А Прикуриватель и розетка 12В
6	20А Стеклоочиститель ветрового окна
7	10А Фонари света заднего хода
8	10А Комбинация приборов
9	10А Стоп-сигналы
10	10А Звуковые сигналы
11	10А Электро стеклоподъемники
12	10А АКПП
13	15А Топливный насос высокого давления (ТНВД)
14	15А Привод люка в крыше

Предохранитель прикуривателя в Mitsubishi Pajero Sport 1 — это элемент №5 номиналом 15А, расположенный в салонном блоке. Если прикуриватель не работает, проверьте его первым.

В верхней секции блока предохранителей Pajero Sport 1 могут монтироваться дополнительные реле для ключевых систем.

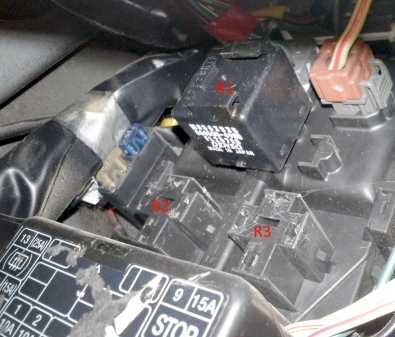

Схема реле в верхней части

R1 — реле указателей поворотов
R2 — реле обогрева заднего стекла и боковых зеркал
R3 — реле электро двигателя вентилятора отопителя (для L200)

Отдельный блок реле в салоне

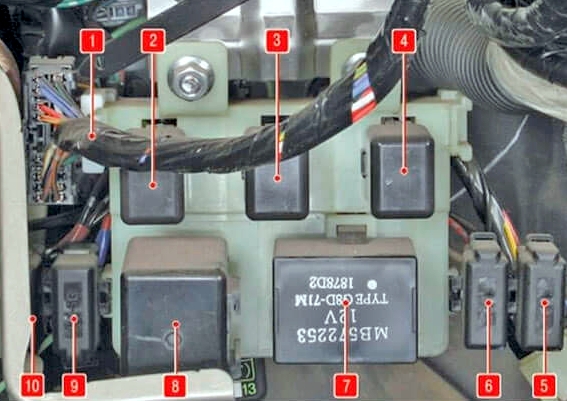

Схема блока реле Pajero Sport 1

Расшифровка элементов блока реле

Жгут проводов выключателя (замка) зажигания;
Реле розетки для подключения дополнительного оборудования;
Реле электродвигателя заднего отопителя;
Реле электро стеклоподъемников;
Предохранитель (30 А) обогревателя окна двери задка;
Предохранитель (15 А) заднего отопителя;
Реле-таймер обогревателя окна двери задка и наружных зеркал;
Реле-прерыватель стеклоочистителя окна двери задка;
Предохранитель (15 А) розетки для подключения дополнительного оборудования;
Предохранитель (10 А) обогрева наружных зеркал.

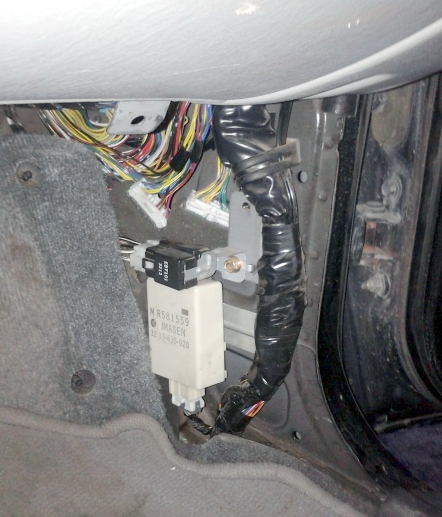

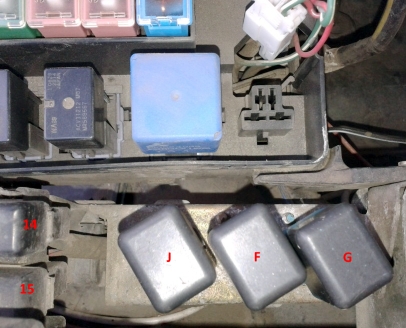

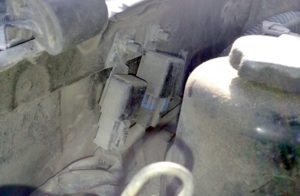

В зависимости от года выпуска Mitsubishi Pajero Sport, уровня комплектации и региона, дополнительные реле или блоки управления, такие как модуль бензонасоса, могут устанавливаться за пределами основных блоков предохранителей и реле.

Например, реле задних противотуманных фар или другие дополнительные элементы электрики Pajero Sport 1.

Блоки предохранителей и реле под капотом

Главный подкапотный блок предохранителей

Этот блок установлен в левой секции моторного отсека Mitsubishi Pajero Sport 1, поблизости от аккумулятора, и отвечает за основные электрические цепи двигателя и освещения.

Пример схемы на крышке главного блока

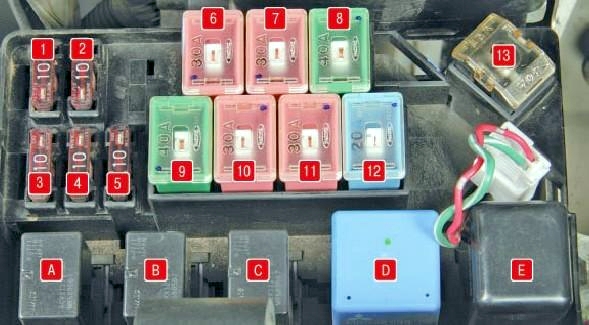

Полная схема блока под капотом

Назначение предохранителей и реле

1	10А Освещение салона
2	10А Дальний свет фар
3	10А Задние габаритные огни
4	10А Задние габаритные огни
5	10А Аварийная сигнализация
6	30А Электро вентилятор климатического блока
7	30А Кондиционер
8	40А Система пуска двигателя
9	40А Выключатель (замок) зажигания
10	30А Стеклоочистители
11	30А Ближний свет фар
12	20А Система управления двигателем
13	80А Генератор
A	Реле электро вентилятора климатического блока
B	Реле фар головного света
C	Реле противотуманных фар
D	Реле стартера
E	Реле системы пуска
